迈达斯怎么查看分析结果（midas/civil反力和弯距查询技巧）

**迈达斯软件可以通过多种方式查看分析结果，包括后处理功能、结果检查和数据导出等**。，，在MIDAS/Civil的后处理功能中，用户可以生成多种形态的图形输出结果，如反力和弯距查询技巧。通过选择不同的结果显示方式，如云图、曲线图等，可以查看结构的应力、应变、位移等计算结果。还可以根据需要对结果进行筛选和排序，以便更好地进行分析。

一、一般查看步骤

1. 转换模式（针对MIDAS/Civil）
   • 若使用的是MIDAS/Civil软件，需要注意其程序环境体系分为前处理模式(PreprocessingMode)和后处理模式(Post - processingMode)。建模输入工作在前处理模式，而分析结果的查看和整理工作则在后处理模式进行。分析顺利结束后，前处理模式可能会自动转换为后处理模式，也可使用模式菜单或在图标(IconMenu)上点击前处理模式或后处理模式来进行转换。若分析结束后回到前处理模式修改输入事项，分析结果会被删除。
2. 查找分析结果选项
   • 在软件的导航树中找到“分析结果”选项，通常命名为“Analysis Results”。
3. 展开并选择分析类型
   • 展开“Analysis Results”选项，可以看到不同的分析类型，如应力分布、位移分布等，然后选择您感兴趣的分析类型进行查看。

二、特定分析结果查看

1. 屈曲分析结果查看
   • 打开迈达斯软件并载入屈曲分析模型。
   • 输入分析中的负载类型并运行分析，等待分析结果生成（通常需要一些时间）。
   • 之后按照上述一般查看步骤中的2和3点操作，即在导航树中找到“Analysis Results”，展开并选择感兴趣的屈曲分析类型（例如屈曲模态等）进行查看。
2. 桥梁分析结果查看（以MIDAS/Civil为例）
   • 荷载组合及最大/最小值查寻
     • MIDAS/Civil可对多种分析（静力分析、移动荷载分析等）算出的结果进行任意组合，可在结果分析过程中利用激活功能对输入的荷载组合条件予以采用或排除。可查看组合结果的最大(max)、最小(min)及绝对值的最大值等。分析结果可在后处理模式以图形或文本形式输出。
   • 不同构件分析结果查看
     • 反力和弯距：可查看支点的反力和弯矩，在相应的后处理功能中选择查看所需支点的反力和弯矩。
     • 变形：包括查看模型的变形图（变形形状）、位移等高线图（位移等值线）以及查询所需节点的位移。
     • 内力：对于桁架单元、梁单元、板单元等不同单元，可查看其构件内力等高线图，梁单元还可查看剪力图和弯矩图等。
     • 应力：不同单元（桁架单元、梁单元、平面应力单元等）可查看其应力等高线图等相关应力分析结果。

三、验算结果图查看（以迈达斯截面特性计算器为例）

• 打开迈达斯截面特性计算器。
• 选择相应列右键显示图形。

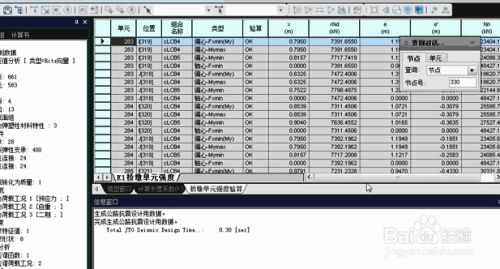

• 点击单元格即可查看验算结果图。
