房屋框架设计图

甘孜藏族自治州钢结构施工工程13秒前1阅读0评论

房屋框架设计图是建筑施工和规划中的关键文档，它详细描述了建筑物的结构布局和支撑系统。一个标准的房屋框架设计图通常包括以下要素：，，1. 平面图：展示了房屋的外观和内部空间分布，包括房间、门窗、楼梯等的位置。，2. 立面图：从不同角度展示了房屋的外观，强调了窗户、门、屋顶和其他细节。，3. 剖面图：通过切割平面图来展示房屋的内部结构和楼层关系。，4. 详图：提供了更详细的尺寸和构造信息，指导施工人员进行具体的建造工作。，5. 结构图纸：描述房屋的支撑系统，如梁、柱、楼板、屋顶等的结构细节。，6. 材料清单：列出了所有使用的材料和规格，确保施工符合设计要求。，7. 安全图纸：包括消防、电气、管道等方面的安全指南。，，房屋框架设计图对于确保建筑质量和安全至关重要，它们帮助建筑师和工程师精确地传达设计理念，并指导现场施工团队进行高效的建设工作。

房屋框架设计图

房屋框架设计图是建筑设计中的重要组成部分，它涉及到房屋的基本结构和布局。在选择和设计房屋框架时，需要考虑到建筑的功能、安全性、经济性和美观性等因素。以下是关于房屋框架设计图的一些详细信息。

房屋框架结构类型

房屋框架结构主要有以下几种类型：

类型	描述
钢筋混凝土框架	由混凝土和钢筋组成的框架结构，具有较强的稳定性和抗震性。
木框架	由木材组成的框架结构，具有较强的机械强度，但容易受到腐蚀。
混合框架	结合了钢筋混凝土框架和木框架的优点，具有较强的抗震性和稳定性。

设计图内容

设计图通常包括以下内容：

内容	描述
设计说明	包括设计意图、材料选用、构造要求等。

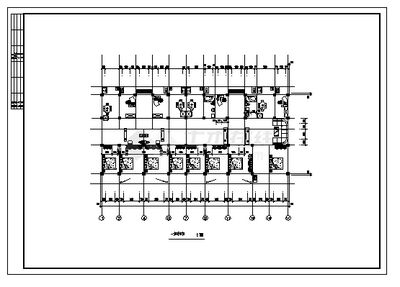

平面图	展示房屋的平面布局，包括房间的分布和尺寸。

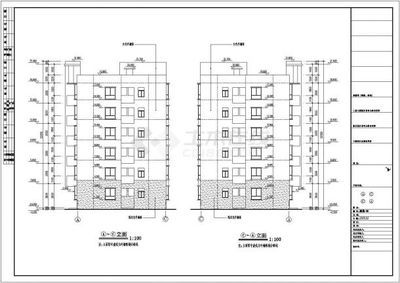

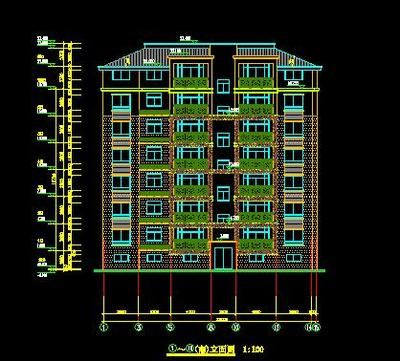

立面图	展示房屋的外观形态，包括高度、窗户和门的位置。
剖面图	展示房屋的内部结构，包括楼层的高度和材料的使用。
节点详图	展示关键部位的详细构造，如梁柱连接、基础处理等。
