本教程旨在为初学者提供关于钢筋图纸的基础知识，特别是关于如何区分梁上主筋和梁下主筋的表示方法。在建筑行业中，钢筋图纸是不可或缺的工具，它帮助工程师和施工人员了解建筑物的结构布局和材料需求。通过本教程，我们将介绍两种常见的钢筋表示方法：梁上主筋和梁下主筋。，，我们讲解梁上主筋的表示方法，它通常用数字和字母的组合来表示，如“123A”代表直径为12mm、级别为A级的钢筋。我们讨论梁下主筋的表示方法，它使用相同的数字和字母组合，但顺序相反，如“123A”代表直径为12mm、级别为A级的钢筋。，，为了确保理解清晰，我们还将通过示例和练习来加深印象，包括绘制钢筋图纸和识别不同类型的钢筋。通过本教程的学习，您将能够更好地理解和应用钢筋图纸，从而提高工作效率和准确性。

一、基本构件的钢筋表示方法

（一）梁

箍筋表示方法
- 示例一：φ10@100/200(2)表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。
- 示例二：φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

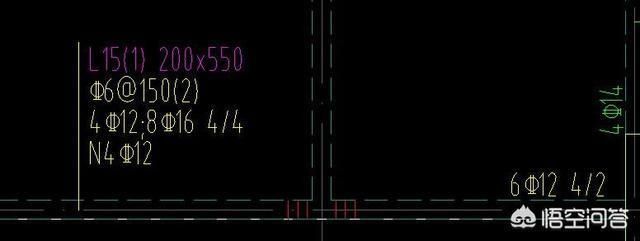

梁上主筋和梁下主筋同时表示方法
- 示例一：3Φ22，3Φ20表示上部钢筋为3Φ22，下部钢筋为3Φ20。
- 示例二：4Φ25，4Φ25表示上部钢筋为4Φ25，下部钢筋为4Φ25。
梁上部钢筋表示方法（标在梁上支座处）
- 示例一：2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。
- 示例二：6Φ254/2表示上部钢筋上排为4Φ25，下排为2Φ25。
- 示例三：2Φ22 + 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
梁腰中钢筋表示方法
- 示例一：G2φ12表示梁两侧的构造钢筋，每侧一根φ12。
- 示例二：N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。
梁下部钢筋表示方法（标在梁的下部）
- 示例一：4Φ25表示只有一排主筋，4Φ25全部伸入支座内。
- 示例二：6Φ25(-2)/4表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
- 示例三：2Φ25+3Φ22(-3)/5Φ25表示有两排筋，上排筋为5根，2Φ25伸入支座，3Φ22不伸入支座，下排筋5Φ25通长布置。

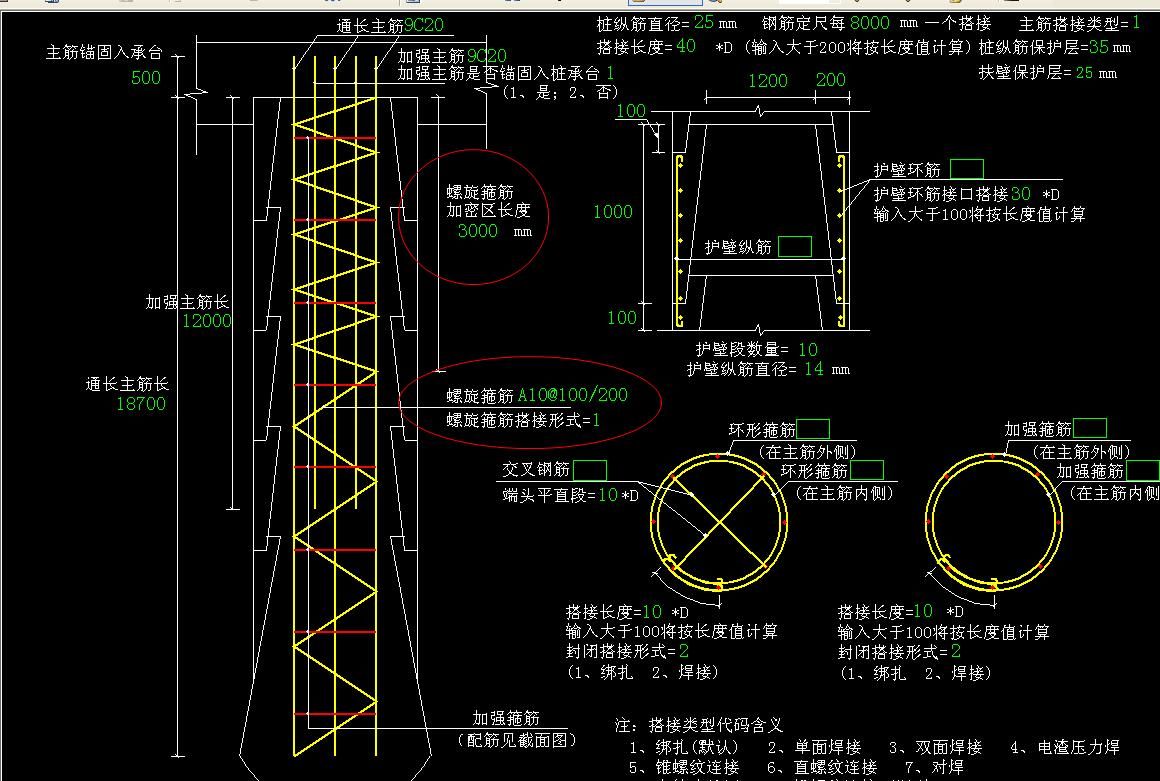

（二）柱

柱分为受力柱和构造柱，但搜索结果未详细给出其钢筋在图纸上的特殊表示入门内容，一般来说，柱的钢筋标注会涉及纵筋的数量、规格以及箍筋的相关信息等。在实际的房建钢筋图纸中，柱通常会标注其截面尺寸，例如常见的正方形或矩形柱会标注长和宽的尺寸，在截面内会标明纵筋的数量和直径，如8Φ20表示8根直径为20的纵筋。箍筋会类似梁的箍筋标注方式标注间距和肢数等信息。

（三）板

板分为单向板和双向板。在钢筋图纸中，会标明板的厚度。对于板中的钢筋，会标注钢筋的直径、间距以及钢筋的布置方向等信息。例如，φ8@150表示直径为8的钢筋，间距为150布置。双向板的钢筋是双向布置，两个方向的钢筋都会在图纸上标明相应的规格和间距。

二、钢筋算量相关知识

（一）框架梁

首跨钢筋计算
- 上部贯通筋：上部贯通筋（上通长筋1）长度 = 通跨净跨长+首尾端支座锚固值。
- 端支座负筋：
  - 第一排为Ln/3+端支座锚固值；
  - 第二排为Ln/4+端支座锚固值（Ln为净跨长）。
- 下部钢筋：下部钢筋长度 = 净跨长+左右支座锚固值，并且下部钢筋不论分排与否，计算的结果都是一样的，所以在标注梁的下部纵筋时可以不输入分排信息。
中间跨钢筋计算
- 中间支座负筋：
  - 第一排为Ln/3+中间支座值+Ln/3；
  - 第二排为Ln/4+中间支座值+Ln/4。注意当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度计算方式会有变化，第一排为该跨净跨长+(Ln/3+前中间支座值)+(Ln/3+后中间支座值)；第二排为该跨净跨长+(Ln/4+前中间支座值)+(Ln/4+后中间支座值)，其他钢筋计算同首跨钢筋计算。
腰筋
- 构造钢筋：构造钢筋长度 = 净跨长+2×15d。
- 抗扭钢筋：算法同贯通钢筋。
拉筋
- 拉筋长度=(梁宽 - 2×保护层)+2×11.9d(抗震弯钩值)+2d。拉筋根数计算分两种情况：如果没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数=(箍筋根数/2)×(构造筋根数/2)；如果给定了拉筋的布筋间距，那么拉筋的根数 = 布筋长度/布筋间距。
箍筋
- 箍筋长度=(梁宽 - 2×保护层+梁高 - 2×保护层)+2×11.9d+8d。箍筋根数=(加密区长度/加密区间距+1)×2+(非加密区长度/非加密区间距 - 1)+1，这里需要注意构件扣减保护层时，都是扣至纵筋的外皮，拉筋和箍筋在每个保护层处均被多扣掉了直径值，在预算中计算钢筋长度时按外皮计算，软件会将多扣掉的长度补充回来，所以拉筋计算时增加了2d，箍筋计算时增加了8d。

三、其他注意事项

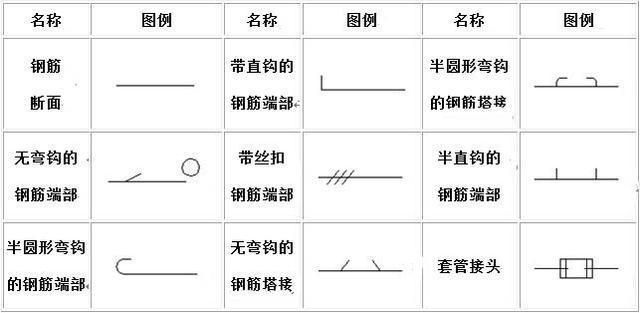

在学习房建钢筋图纸时，还需要了解施工图的分类及制图的有关规定，这是看懂图纸的基础。例如不同的线型、符号在图纸中的含义等。同时，如果想进一步对钢筋计算把握，必需要熟识钢筋101图籍。而且在学习过程中要与实际相结合，比如在钢筋工绑扎时，拿着图纸去对照，这样能学得更快。手工计算钢筋要求较高、耗时较长，在实际操作中也要了解钢筋算量基本方法的相关规则等内容。
