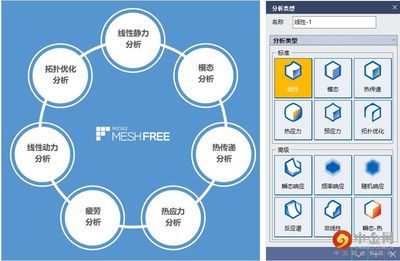

**迈达斯进行模态分析主要通过MIDAS NFX软件实现**。以下是关于迈达斯进行模态分析的具体介绍：，，1. **基本步骤与功能**， - **选择工具**：使用MIDAS NFX作为主要的模态分析工具，它允许用户对结构进行线性振动分析。， - **输入条件**：在进行分析之前，需要输入屈曲模态数量和迭代次数等基本条件，以确保计算的准确性。， - **运行结构分析**：完成所有必要的设置后，可以运行结构分析，以获取结构的固有振动频率和模态振型。， - **查看结果**：在树型菜单的工作栏中更改节点的边界条件，然后运行结构分析，查看屈曲模态形状，并计算临界荷载值。，，2. **操作细节与注意事项**， - **临界荷载计算**：为了得到准确的临界荷载值，需要在屈曲分析结果表格里查看特征值，并将其与实际的荷载进行比较。， - **边界条件的调整**：通过更改模型的边界条件，可以进一步观察屈曲模态和临界荷载的变化情况，这对于理解结构在不同条件下的反应至关重要。， - **结果对比**：在进行多轮屈曲分析后，需要将分析结果与理论解进行比较，以确保分析的准确性和可靠性。，，3. **应用范围与优势**， - **广泛适用性**：MIDAS NFX不仅适用于建筑、桥梁等土木工程领域，还广泛应用于其他工程领域，如机械设计、汽车工程等。， - **易于上手**：对于初学者而言，MIDAS Civil提供了友好的用户界面和详细的教程，使得从零开始建立全桥模型变得简单易行。， - **非线性分析支持**：除了模态分析外，MIDAS还提供非线性分析的功能，包括弹性特征值屈曲分析和添加非线性分析数据初步计算等步骤。，，4. **技术要求与准备**， - **几何非线性分析**：在进行MIDAS的模态分析时，需要了解几何非线性分析的基本步骤，这包括

一、模态分析基础理论

模态分析用于确定结构的固有振动特性，包括固有频率、振型等。在迈达斯（MIDAS）中进行模态分析也是基于这些理论基础。

基本方程
- 对于无阻尼的典型模态分析，基本方程是特征值问题。在一个有 $N$ 个自由度的系统中，运动微分方程为 $[M]\{X¨\}+[C]\{X′\}+[K]\{X\}=\{F(t)\}$ ，其中 $[M]$ 为质量矩阵， $[C]$ 为阻尼矩阵， $[K]$ 为刚度矩阵， $\{X¨\}$ 、 $\{X′\}$ 、 $\{X\}$ 分别为加速度向量、速度向量和位移向量， $\{F(t)\}$ 为外界激振力向量。当无外力作用（ $\{F(t)\} = \{0\}$ ）时，对于无阻尼自由振动，方程变为 $[M]\{X¨\}+[K]\{X\}=\{0\}$ ，对应的特征值方程为 $([K]-\omega_i[M])\{Xi\}=0$ ，这里 $\omega_i$ 为第 $i$ 阶模态的固有频率 $[4]()$ 。
固有频率和振型
- 固有频率是结构在没有外力驱动时自己本身振动的频率，振型则是结构在固有频率下的振动形状，通常通过结构的位移或者变形数据来表示 $[2]()$ 。

二、迈达斯中模态分析的一般步骤（可能因版本和具体工程类型有所差异）

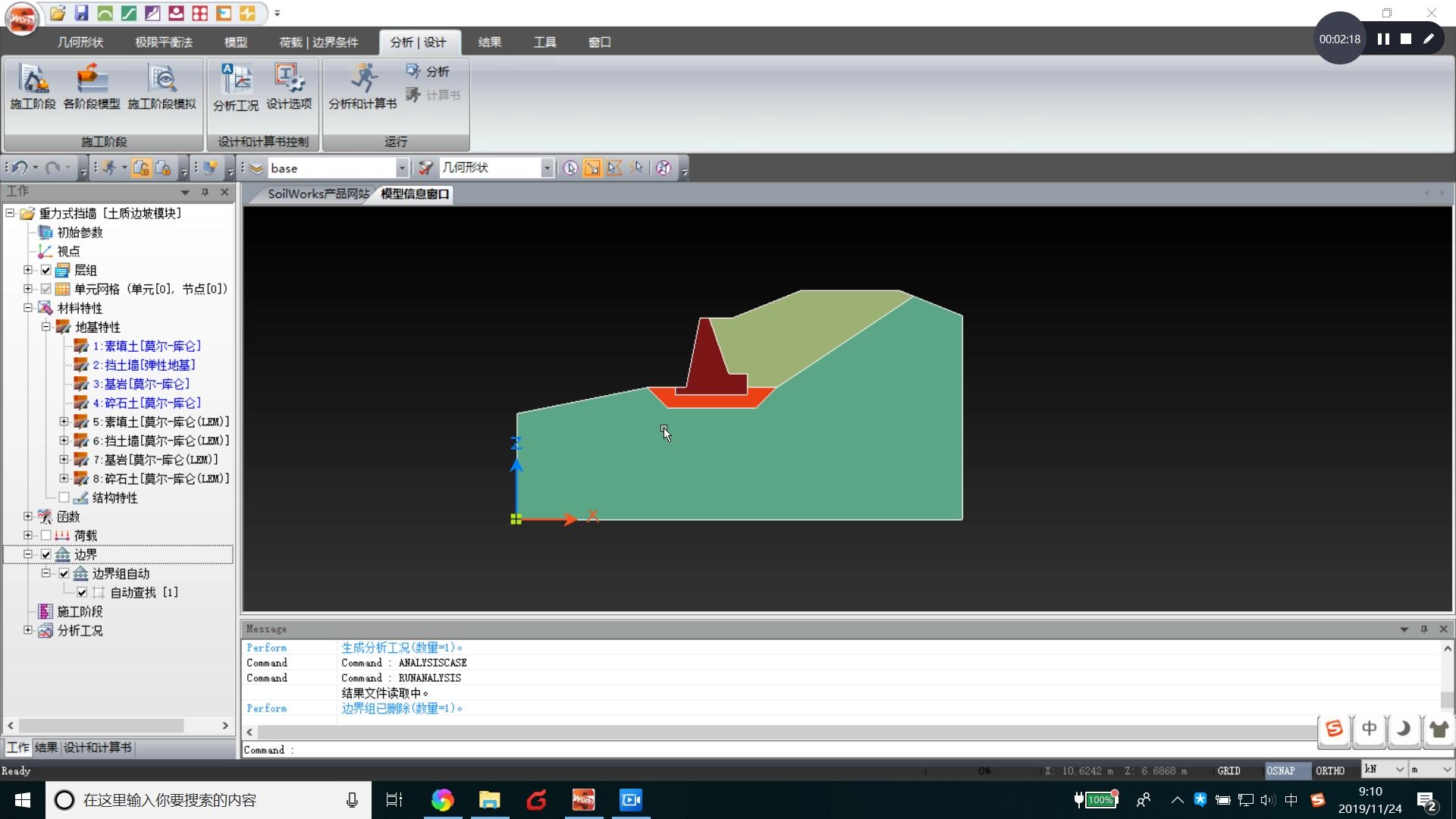

建立有限元模型
- 定义结构几何形状：根据要分析的结构，在迈达斯软件中准确构建其几何模型。这可能涉及输入结构的尺寸、形状等信息，例如如果是分析桥梁结构，需要输入桥梁的梁体长度、宽度、桥墩高度等几何参数。
- 设置材料属性：为结构中的不同部分定义材料特性，如弹性模量、泊松比、密度等。不同的材料这些属性值不同，准确的材料属性设置对于模态分析结果的准确性至关重要。
- 划分网格：将结构的几何模型划分为有限个单元，网格的疏密程度会影响计算精度和计算时间。较密的网格可能会提高精度但增加计算时间，需要根据实际需求和计算机性能进行权衡。
确定分析类型为模态分析
- 在迈达斯软件的分析选项中，明确选择模态分析类型。这一步操作告诉软件接下来要进行的是模态分析，而不是其他类型的结构分析，如静力学分析等。
设置分析参数
- 确定模态数量：根据工程需求确定要计算的模态数量。一般来说，低阶模态对结构的整体振动特性影响较大，但在某些情况下可能需要计算更多的高阶模态来全面了解结构的振动特性 $[2]()$ 。
- 边界条件设置：定义结构的边界条件，例如固定端的约束情况。如果是分析建筑结构，基础部分可能是固定约束，而对于一些可移动结构，边界条件可能更为复杂，需要准确设置才能得到合理的模态分析结果。
运行分析
- 在设置好所有的模型信息、分析类型和参数后，启动分析计算过程。迈达斯软件将根据前面的设置，基于模态分析的理论和算法进行计算，得出结构的固有频率、振型等模态分析结果。

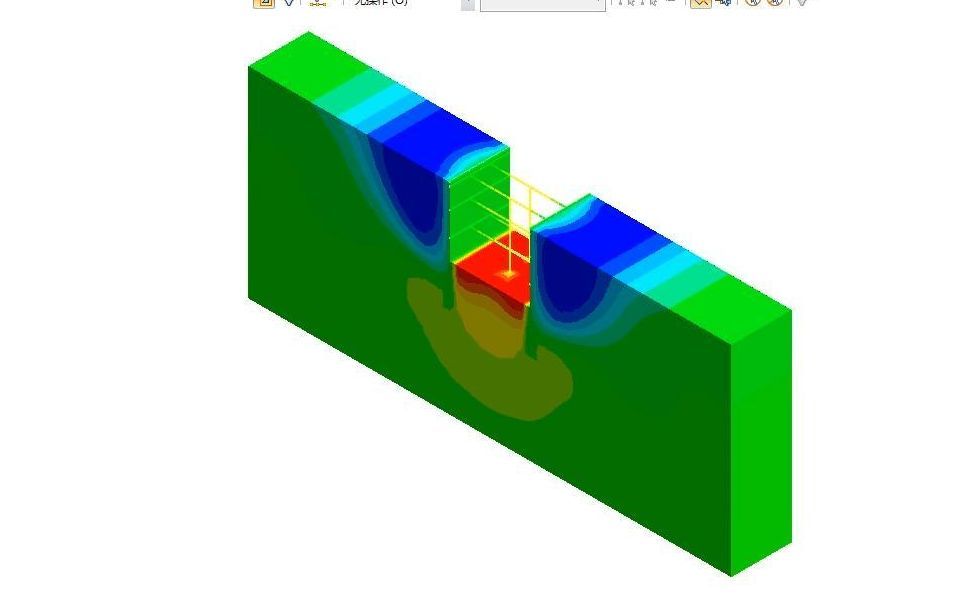

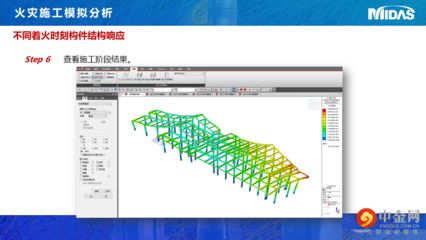

结果查看与解释
- 固有频率查看：查看计算得到的结构固有频率值。这些频率值可以帮助判断结构在不同激励频率下是否可能发生共振现象。例如，如果结构在某个固有频率附近受到外界激励频率的作用，就可能发生共振，这在工程结构设计中是需要避免的。
- 振型查看与分析：观察结构的振型结果，振型描述了结构在固有频率下的振动形状。通过分析振型，可以了解结构在振动时不同部位的相对位移情况，有助于发现结构中的薄弱部位或者对结构的动态特性进行评估。例如，在桥梁结构中，如果某个振型下桥墩部分的振动幅度较大，可能需要对桥墩的设计进行优化。
