钢结构计算题题库(钢结构计算题类型及示例)

钢结构计算题是工程力学和结构分析中的重要组成部分,旨在检验学生对钢结构理论、材料特性以及设计方法的理解和应用能力。以下是一份关于钢结构计算题的摘要:,,钢结构计算题类型及示例:,,1. 强度计算题:要求学生根据给定的荷载条件(如均布载荷、集中载荷或复杂载荷组合),应用材料的应力-应变关系,计算出构件的抗拉、抗压或其他相关强度指标。,,2. 稳定性计算题:这类题目涉及钢结构的稳定性问题,可能包括梁的弯曲稳定性、桁架的稳定性等。学生需要使用欧拉公式或能量法来求解临界荷载。,,3. 疲劳计算题:此类题目测试学生对疲劳累积损伤的认识,通常涉及到循环加载下的疲劳寿命预测。,,4. 截面强度计算题:要求学生根据截面几何参数和材料属性,通过截面模量、惯性矩等计算公式,确定构件的承载能力。,,5. 挠度和振动计算题:涉及结构的自振频率和振型分析,学生需利用振动理论和有限元分析方法进行计算。,,6. 连接与节点计算题:考查钢结构中的连接件和节点设计,包括螺栓连接、焊接连接等,以及它们在不同工况下的承载能力和变形情况。,,7. 施工图分析题:要求学生根据施工图纸,分析实际施工过程中可能出现的问题,如尺寸偏差、构造细节等,并给出相应的调整建议。,,这些题目不仅考验学生的理论知识,还要求他们能够将理论应用于实际问题,解决工程中的技术难题。
钢结构计算题题库(钢结构计算题类型及示例) 装饰家装施工 第1张

以下是一些钢结构计算题类型及示例:

一、焊缝连接强度计算

  • 对接焊缝
    • 例如两块钢板采用对接焊缝(直缝)连接,钢板宽度L=250mmL = 250mm,厚度t=10mmt = 10mm。钢材采用Q235Q235,焊条E43E43系列,手工焊,无引弧板,焊缝采用三级检验质量标准。无引弧板时,焊缝的计算长度取实际长度减去2t2t,即250?2×10mm250 - 2\times10mm,然后根据相关公式计算其能承受的最大拉力等强度指标2]()2]()
  • 角焊缝
    • 如双角钢2L125x82L125x8采用三面围焊和节点板连接,肢尖和肢背实际焊缝长度均为250mm250mm。等边角钢的内力分配系数已知,钢材为Q235Q235,手工焊,焊条为E43E43,静态荷载。设焊脚尺寸为hfh_f,焊缝有效厚度为heh_{e},将偏心力移到焊缝形心处,等效为剪力V=FV = F及弯矩M=FeM = Fe。在剪力作用下和弯矩作用下分别根据公式计算,最后代入基本公式可解得相关参数,如焊脚尺寸等2]()2]()

二、螺栓连接强度计算

  • 普通螺栓
    • 若有钢板采用CC级普通螺栓M22M22,孔径=23.5mm= 23.5mm,承受轴心拉力400kN400kN,钢材Q235Q235的情况。首先计算一个螺栓的抗剪承载力设计值(如nvπd24fvn_{v}\frac{\pi d^{2}}{4}f_{v})和一个螺栓的承压承载力设计值(如dt?fcd\sum t\cdot f_{c}),然后比较得出最小承载力,再与所受拉力比较判断连接是否可靠1]()1]()

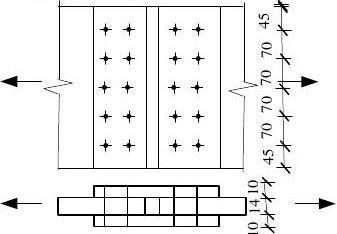

  • 高强度螺栓摩擦型连接
    • 例如高强螺栓为8.8M208.8M20,预拉力P=110KNP = 110KN,被连接板件钢材Q235?AQ235 - A,板件摩擦面间作喷砂处理(μ=0.45\mu = 0.45)的节点摩擦型高强螺栓群。需要分别进行毛截面强度、净截面强度等的验算1]()1]()

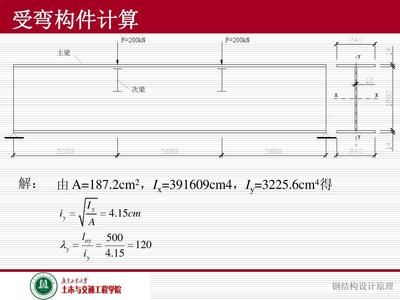

三、梁的强度和稳定性计算

  • 梁的强度验算
    • 对于一工字形截面梁绕强轴受力,当梁某一截面所受弯矩M=400kN?mM = 400kN\cdot m剪力V=580kNV = 580kN时,钢材为Q235BQ235B,要验算梁在该截面处的强度是否满足要求。需分别计算弯曲正应力、剪应力以及折算应力等与相应的强度设计值比较1]()1]()
  • 梁的整体稳定验算
    • 如焊接工字钢梁,均布荷载作用在上翼缘,Q235Q235钢。已知相关尺寸参数,根据整体稳定系数的计算方法算出整体稳定系数,然后验算整体稳定性是否满足要求1]()1]()
钢结构计算题题库(钢结构计算题类型及示例) 装饰家装施工 第2张钢结构计算题题库(钢结构计算题类型及示例) 装饰家装施工 第3张钢结构计算题题库(钢结构计算题类型及示例) 装饰家装施工 第4张钢结构计算题题库(钢结构计算题类型及示例) 装饰家装施工 第5张

钢结构焊缝连接设计规范

钢结构螺栓连接安全标准

钢结构梁的设计与验算流程

钢结构计算题解题技巧分享
