在设计彩钢瓦钢架结构时，CAD（计算机辅助设计）技巧是至关重要的。要确保理解其基本构成，包括梁、柱和支撑系统等。利用CAD软件创建精确的三维模型，并使用适当的材料属性进行模拟，以确保结构的强度和稳定性。考虑实际施工条件，如安装环境、天气影响以及安全规范，这些都需要在设计中予以体现。通过反复迭代和优化，确保设计方案既经济又实用。

彩钢瓦钢架结构设计图片

设计概述

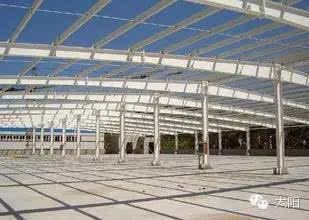

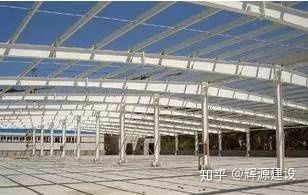

彩钢瓦钢架结构是一种常见的建筑结构，它具有轻质、高强度、施工便捷等特点，被广泛应用于工业与民用建筑的屋面和墙面。在设计彩钢瓦钢架结构时，需要考虑结构的稳定性、安全性以及经济性。以下是根据搜索结果提供的设计要点和图片信息。

结构设计要点

屋面檩条及拉条布置

在设计彩钢瓦钢架结构的屋面时，需要详细规划檩条和拉条的布置。这些构件对于保证屋面的整体稳定性和承载能力至关重要。设计时应参考相关的CAD图纸，确保结构的合理性和安全性。

屋脊、女儿墙天沟、檐口等节点详图

彩钢瓦钢架结构的节点设计是确保结构整体性能的关键。设计时需要关注屋脊、女儿墙天沟、檐口等节点的详细构造，以保证结构的防水、防风和抗雪载能力。这些细节可以在钢结构彩钢瓦节点通用施工图集中找到。

屋面支撑详图

屋面支撑的设计对于保证彩钢瓦钢架结构的稳定性至关重要。设计时需要考虑屋面支撑的布置和连接方式，以确保结构能够承受各种荷载。这些详图可以在钢结构彩钢瓦库房施工图中找到。

施工图参考

CAD施工图纸

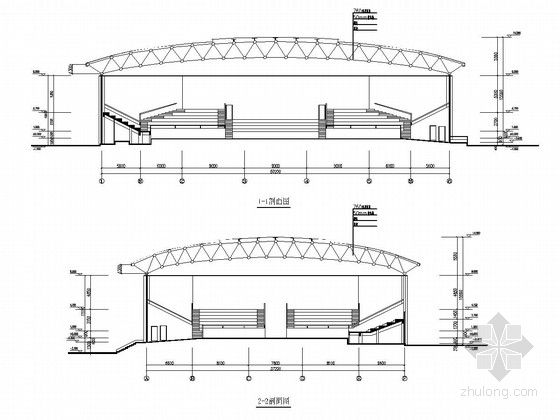

CAD施工图纸提供了详细的结构设计和施工指导。设计师可以参考这些图纸来进行彩钢瓦钢架结构的设计。图纸内容包括基础平面布置图、柱及支撑平面布置图、安装节点详图等。

钢结构设计说明

钢结构设计说明提供了关于结构设计的基本信息和技术要求。这些说明对于理解彩钢瓦钢架结构的设计理念和施工要点非常重要。设计时应参考这些说明来确保结构的安全性和功能性。

结语

综上所述，彩钢瓦钢架结构的设计需要综合考虑结构的稳定性、安全性以及经济性。通过参考相关的CAD图纸和设计说明，设计师可以更好地完成彩钢瓦钢架结构的设计工作。
