水工钢结构课程设计（SL74-95）旨在通过具体的设计实例，使学生深入理解并掌握水工钢结构的设计理念、计算方法和施工技术。本课程内容涵盖了水工钢结构的设计规范、材料选择、结构分析以及施工工艺等关键方面。学生将学习如何根据工程需求选择合适的钢材类型，运用结构力学原理和有限元分析方法对钢结构进行强度和稳定性评估，并掌握钢结构的防腐、防震和防火等关键技术。课程还强调了施工过程中的安全控制和质量控制，确保设计的合理性和施工的顺利进行。通过本课程的学习，学生能够将理论知识与实践操作相结合，为将来从事水工钢结构设计与施工工作打下坚实的基础。

水工钢结构课程设计概述

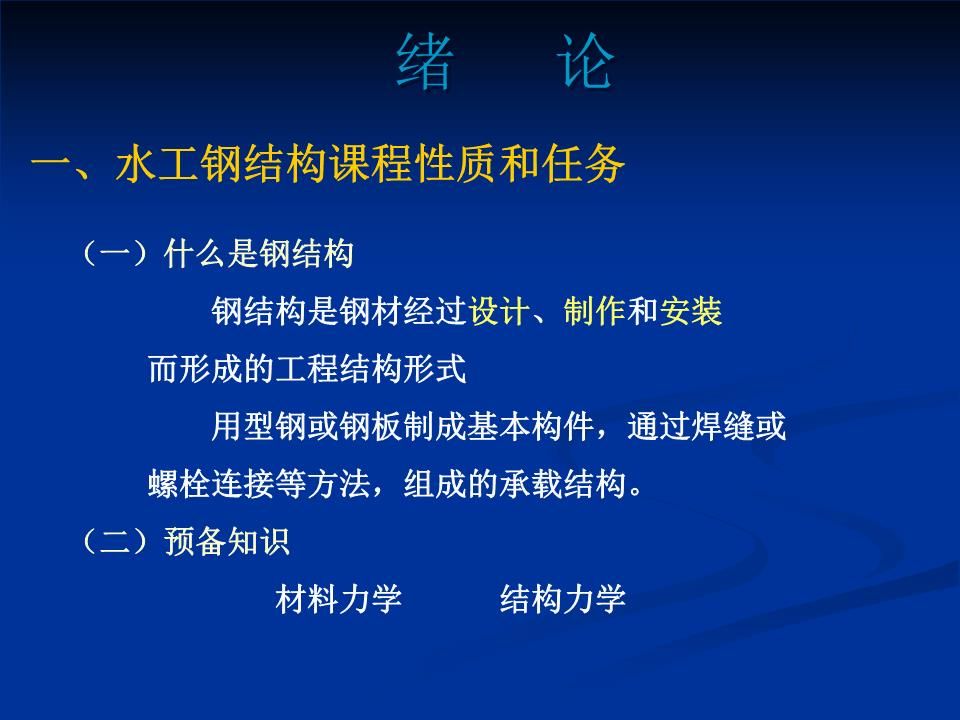

水工钢结构课程设计是港航专业的一门主要专业基础课，同时也是水利工程、海洋工程、海岸工程等水利类专业的学科基础课。这门课程旨在让学生熟悉钢结构材料特性和连接技术对结构性能、安全与施工的影响规律，掌握水工钢结构基本构件强度、刚度和稳定性计算原理，以及常用水工钢结构的基本设计方法。

设计目的

水工钢结构课程设计的主要目的是使学生更好地掌握水工钢结构的基本理论与设计方法，同时锻炼学生综合运用已经学过的专业基础知识解决工程实际问题的能力。

设计内容

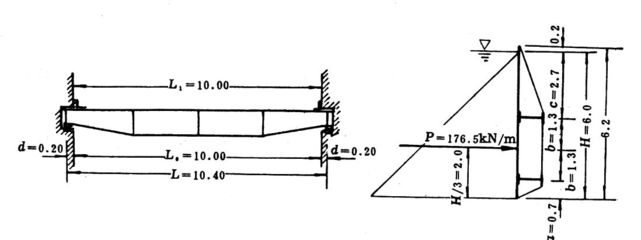

1. 闸门尺寸的确定

根据设计资料，确定闸门的高度和荷载跨度。例如，考虑风浪所产生的水位超高来确定闸门高度，荷载跨度为两侧止水的间距加上两倍的止水宽度。

2. 主梁的形式与布置

主梁的形式应根据水头和跨度大小而定。对于中等跨度的闸门，通常采用实腹式组合梁。主梁的布置需要考虑水压力的分布，确保主梁在设计水位时所受的水压力相等。

3. 梁格的布置和形式

梁格采用复式布置和等高连接，水平次梁穿过横隔板上的预留孔并被横隔板所支承。水平次梁为连续梁，其间距应上疏下密，使面板各区格需要的厚度大致相等。

4. 联结系的布置和形式

横向联结系根据主梁的跨度布置，通常布置三道横隔板，其间距为3.1m，横隔板兼作竖直次梁。纵向联结系设在两个主梁下翼缘的竖直平面内，采用斜杆式桁架。

5. 边梁与行走支承

边梁可采用单腹式，行走支承采用胶木滑道。这些设计需要考虑到闸门的操作要求和荷载情况。

6. 面板设计

面板设计需要根据《钢闸门设计规范SL74-95》进行计算，先估算面板厚度，在主梁截面选择之后再验算面板的局部弯曲与主梁整体弯曲的折算应力。

7. 水平次梁、顶梁和底梁的设计

水平次梁和顶、底梁都是支承在横隔板上的连续梁，作用在它们上面的水压力需要进行详细计算，并进行强度验算和挠度验算。

8. 主梁设计

主梁设计包括截面选择、梁高改变、翼缘焊缝、腹板局部稳定验算等。需要进行弯矩与剪力计算，确定所需的截面抵抗矩，选择腹板高度和厚度，以及翼缘截面。

设计规范

所有设计都需要遵循相关的规范，如《水利水电工程钢闸门设计规范SL74-95》。

结语

通过水工钢结构课程设计，学生不仅能够理论联系实际，还能提高解决工程实际问题的能力，为未来从事水利与海岸工程领域的建设事业打下坚实的基础。
