在21米跨度的钢结构设计中，我们采用了先进的设计理念和结构形式。我们选择了高强度钢材作为主要材料，以提高结构的承载能力和抗变形能力。我们采用了桁架结构作为主要支撑结构，以实现大跨度空间的稳定和安全。我们还考虑了风荷载、雪荷载、地震荷载等外部荷载因素，并采取了相应的措施来减轻其对结构的影响。在设计过程中，我们注重了结构的美观性和实用性，力求使钢结构与周围环境相协调，同时满足建筑的功能需求。通过合理的设计和计算，我们成功地完成了这一21米跨度的钢结构设计任务。

一、设计要求

在进行21米跨度的钢结构课程设计时，通常有以下要求：

承载能力要求：结构要能承受设计荷载，包括活荷载、自重荷载以及可能的附加荷载等。例如，在一份设计中假设活荷载为3kN/m2，自重荷载为2.5kN/m2，附加荷载为1.5kN/m2。
规范法规要求：结构需符合相关的设计规范和法规，像中国钢结构设计规范等，确保结构在安全性、耐久性等方面达标。
综合性能要求：要做到美观、实用、耐久，并且结构的强度、刚度和稳定性都要满足设计要求，同时考虑构件的施工性能和经济性。

二、结构类型选择

根据跨度大小，可选择合适的结构类型来确保稳定性和承载能力：

双层梁柱结构：具有较高的承载能力和稳定性。例如某设计中采用双层梁柱结构，梁和柱的材质为Q345B钢，梁的尺寸为400mm×800mm，截面采用H形钢，剖面系数为1.7，长度21m，承载能力为77.4kN/m；柱的尺寸为600mm×800mm，截面采用H形钢，剖面系数为2.94，长度21m，承载能力为232kN/m，能够满足设计荷载要求，结构连接采用焊接和螺栓连接，确保牢固稳定。
钢屋架结构：

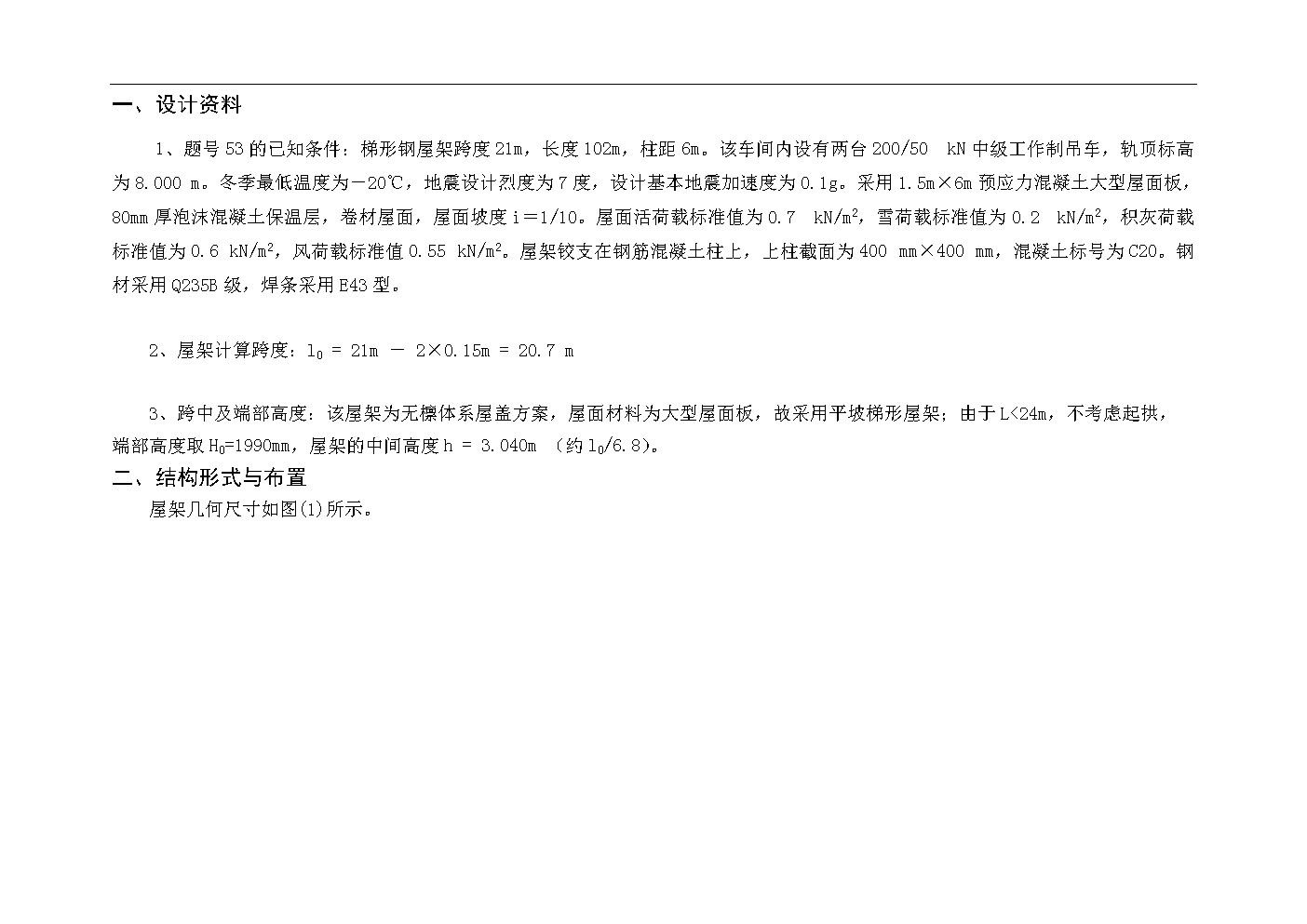

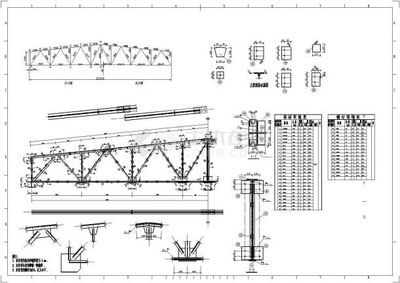

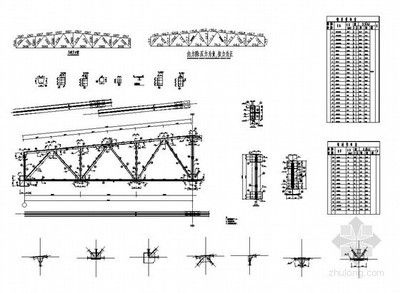

- 梯形钢屋架：适用于无檩体系屋盖方案，当屋面材料为大型屋面板时可采用。例如某梯形钢屋架跨度21m，长度102m，柱距6m的设计中，要考虑车间内吊车、温度、地震烈度等因素，还需根据屋面坡度、屋架铰支情况等确定屋架的几何尺寸、结构形式与布置，如设置上、下弦横向水平支撑，上弦平面设置刚性系杆与柔性系杆，下弦平面跨中及端部设置柔性系杆等，同时要进行荷载计算（考虑屋面活荷载与雪荷载的取值）和内力计算等步骤。
- 在另一个跨度21m，长度60m的梯形钢屋架设计中：钢材采用Q235B级，焊条采用E43型，考虑到厂房内有桥式吊车等设备，布置下弦纵向水平支撑，同样需要进行荷载计算（如永久荷载、屋面活荷载标准值的计算，不同荷载组合的考虑）、内力计算等工作。

三、荷载计算

确定荷载类型
- 永久荷载：包括屋面材料、屋架自重等。例如在钢屋架设计中，永久荷载有三毡四油防水层、找平层、泡沫混凝土保温层等，这些需要根据实际材料和厚度计算其荷载值，如三毡四油防水层根据经验取值后换算到沿水平投影面分布的荷载，80mm厚泡沫混凝土保温层也需换算计算其荷载。
- 可变荷载：
  - 屋面活荷载：一般按照设计规范取值，且屋面活荷载与雪荷载不会同时出现，取较大值进行计算。如某设计中屋面活荷载标准值取一定数值进行计算。
  - 吊车荷载：当厂房内有吊车时，要考虑吊车的工作制、起重量等因素对结构的影响，在有吊车的钢屋架设计中需要考虑吊车荷载对屋架内力等方面的影响。
荷载组合计算
- 例如全跨永久荷载 + 全跨可变荷载（按永久荷载为主控制的组合）、全跨永久荷载+半跨可变荷载、全跨桁架包括支撑 + 半跨屋面板自重+半跨屋面活荷载（按可变荷载为主控制的组合）等不同组合情况，根据不同组合计算节点荷载设计值等内容。

四、结构设计计算

杆件设计及内力计算
- 屋架计算简图绘制：确定屋架的几何形状、节点连接方式等，以此为基础进行后续计算。
- 杆件内力计算：根据荷载情况和结构力学原理，计算屋架各杆件在不同荷载组合下的内力，如通过给出的杆件内力系数，结合荷载计算各杆件的内力值，包括上弦杆、下弦杆、腹杆、竖杆等的内力计算。
- 杆件设计：
  - 上弦杆设计：根据上弦杆的内力情况、所选钢材的力学性能等，选择合适的截面尺寸和型号，要满足强度、稳定性等要求。
  - 下弦杆设计：考虑下弦杆的受力特点，如拉力作用等，确定其截面，保证在荷载作用下的安全性。
  - 腹杆和竖杆设计：同样依据内力计算结果，选择合适的截面，确保杆件在结构中的作用得以有效发挥，满足结构整体的稳定性要求。

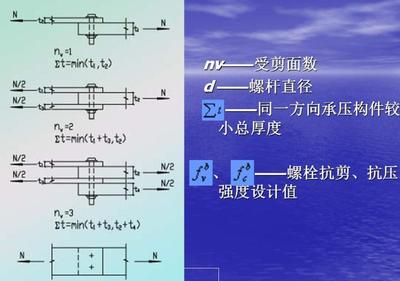

节点设计：节点连接方式（如焊接、螺栓连接等）要保证节点处力的传递可靠，根据杆件的受力大小、方向等设计节点的构造形式，确保结构的整体性和稳定性。
