楼板加固图纸怎么看图解

洛阳钢结构设计公司12秒前1阅读0评论

楼板加固图纸是建筑施工中不可或缺的一部分，它提供了关于建筑物结构加固的详细信息。阅读和理解楼板加固图纸需要一定的专业知识和技巧。以下是一些步骤和提示，帮助你快速理解和解读楼板加固图纸：，，1. 熟悉图纸格式：确保你熟悉图纸的格式，包括图纸的布局、比例尺、图例和标注。这将有助于你更快地找到所需的信息。，，2. 阅读标题栏：图纸的顶部通常包含标题栏，其中包含了图纸的名称、比例尺、设计单位等信息。这些信息将为你提供背景知识。，，3. 查看轴线和标高：图纸上通常会有轴线和标高线，它们用于确定建筑物的几何形状和位置。确保你了解这些信息，以便在施工过程中保持一致性。，，4. 观察梁、柱、墙的位置：图纸上会显示梁、柱和墙的位置和尺寸。注意这些构件之间的相对关系，以及它们与楼板的关系。，，5. 检查钢筋和混凝土：图纸上会展示钢筋和混凝土的布置情况。确保你了解这些材料的类型、规格和布置方式。，，6. 注意细节：图纸上的细部如预埋件、预留孔洞等也需要特别注意。这些细节可能会影响施工过程和最终效果。，，7. 核对图纸与现场实际情况：在施工前，务必将图纸与实际现场情况进行对比，确保所有信息准确无误。，，通过以上步骤，你应该能够快速而准确地解读楼板加固图纸，并在实际施工中发挥重要作用。

一、按顺序查看

先看设计施工说明
- 这部分能让您了解建筑的基本情况、施工材料和注意事项等基本信息，这是理解整个楼板加固工程的基础内容，比如知道加固工程采用的是哪种加固方式为主，是碳纤维加固还是粘钢加固等，是否有特殊的施工要求等内容。
再看平面图

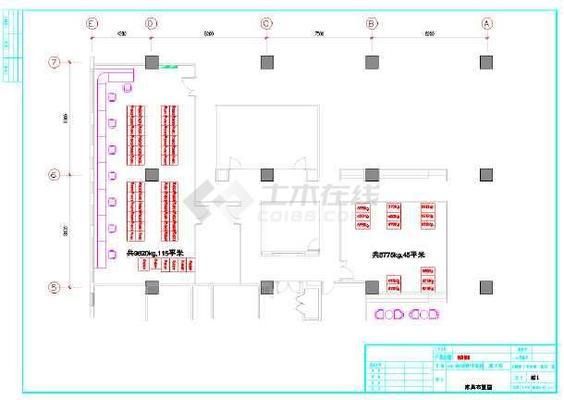

- 平面图能展示楼板在整个建筑中的位置关系，包括与其他房间、结构构件的平面布局关系。例如，可以看出楼板加固的范围，是整层楼板还是局部楼板加固，以及楼板与周围墙体、柱子等的相对位置关系，这些信息有助于对楼板加固的整体布局有个概念。
接着看立面图
- 立面图可以反映楼板在建筑物高度方向上的位置和与其他楼层的关系。如果是多层建筑，能明确楼板所在楼层的高度，以及楼板上下层结构的情况，比如上层是否有特殊设备放置对楼板加固有影响，下层的空间使用情况等信息。
然后看剖面图

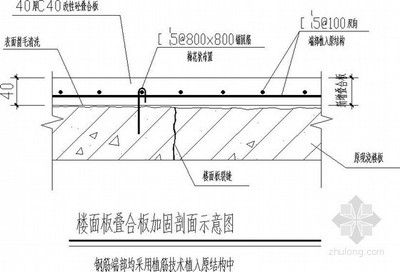

- 剖面图有助于理解楼板的内部结构关系，比如楼板的厚度，加固层与原楼板层的分层关系等。可以看到楼板内部钢筋或者加固材料的大致布置情况，是在板底、板面还是板中间进行加固等信息。
最后看结构图

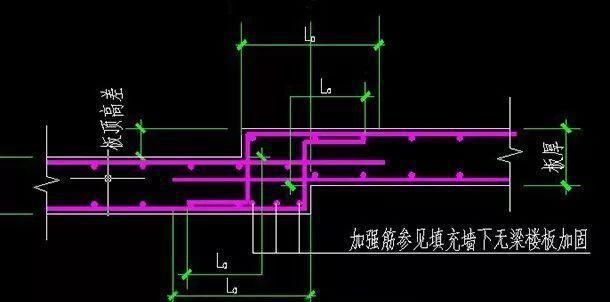

- 结构图是重点，这里会详细展示楼板加固所涉及的结构构件信息。对于钢筋混凝土加固，会标明加固钢筋的直径、间距、布置方式等；如果是碳纤维加固，会显示碳纤维布的粘贴方向、粘贴层数等；对于钢板加固，则会明确钢板的厚度、尺寸和锚固方式等重要结构信息。

二、关注关键尺寸

牢记主要尺寸
- 虽然图纸上尺寸众多，但要牢记建筑物的主要尺寸，像房屋的层高、基础尺寸、开间和进深等尺寸。对于楼板加固来说，特别要关注楼板的厚度、长宽尺寸，这些尺寸直接关系到加固材料的用量计算和加固施工的准确性。例如，知道楼板的厚度，就能确定碳纤维布粘贴的长度是否足够，或者在增大截面加固法中，知道楼板的长宽尺寸才能准确计算需要增加的混凝土量等内容。

三、弄清相互关系

图纸间的联系
- 要将施工说明中的做法和各张图纸进行对照。例如，施工说明中提到的加固工艺要求，在结构图、平面图等图纸中应该能找到对应的体现。如果施工说明中要求对楼板某个区域进行重点加固，那么在平面图和结构图中应该能找到这个区域的具体标注和加固细节的表示。

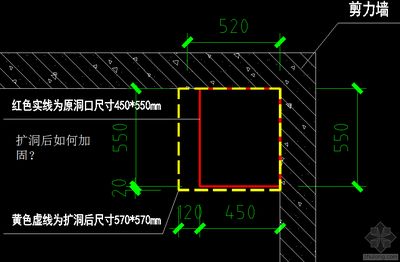

做好预留
- 注意图纸上关于洞、沟、槽等的预留信息。在楼板加固过程中，如果有需要预留的孔洞，如后期要穿过楼板的管道预留孔等，要确保加固施工不会影响这些预留部分的功能。同时，要根据其他相关图纸确定这些预留部分的准确位置和尺寸要求。
