房屋钢筋柱子结构设计图纸是建筑设计中的重要组成部分，它详细描述了钢筋混凝土柱子的构造和尺寸。在这份设计图纸中，我们首先需要确定柱子的基本参数，如尺寸、形状、位置等。根据这些参数，我们可以开始绘制柱子的截面图。，，在绘制柱子截面图时，我们需要考虑到柱子的主要承载力来源，即钢筋。我们需要在图中标注出钢筋的位置、数量和直径。我们还需要考虑到柱子的受力情况，包括轴力、弯矩、剪力等。，，在绘制柱子截面图的过程中，我们还需要注意一些细节问题，如钢筋的布置方式、混凝土的浇筑方式等。这些细节问题会影响到柱子的质量和性能。，，我们将所有的信息整理成一份完整的设计图纸，供施工人员参考和使用。

房屋钢筋柱子结构设计图纸解读指南

总说明的理解

在开始阅读房屋钢筋柱子结构设计图纸之前，首先应该了解图纸的总说明。总说明中包含了设计依据、设计原则、技术经济指标，结构特征、构件选型、采用材料施工要求、注意事项等内容。这些信息对于理解整个工程的设计理念和技术要求至关重要。在看图过程中，还应注意每张图中的附注，它们是对图中某些表达不清楚的地方或特定部位的要求加以补充和说明，是图纸中不可缺少的部分。

图纸的组成部分

房屋钢筋柱子结构设计图纸通常包括以下几个主要部分：

1. 平面图：显示了柱子和其他结构元素在地面上的布局。
2. 立面图：展示了柱子的高度和与其他结构的关系。

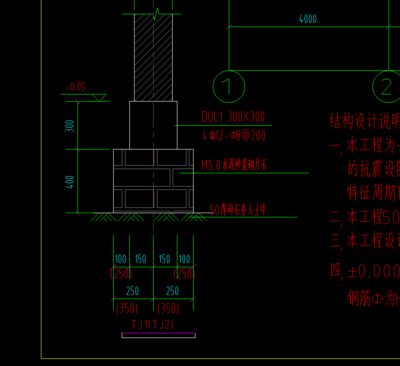

3. 剖面图：提供了柱子的横截面视图，显示了钢筋的具体配置。
4. 详图：包括柱子的配筋详图，标注了钢筋的类型、直径、间距等重要参数。

钢筋柱子的表示方法

在图纸上，钢筋柱子通常会有特定的符号和标注来表示。例如，柱子的表示符号可能是“YBZ*”，而墙的符号可能是“W***”。在柱子配筋详图中，会标注出柱子的纵筋和箍筋的信息，如“10@16”表示柱子有10根直径16号的钢筋组成，而箍筋/拉筋符号解释是:HRB400型号的钢筋，直径12mm，间距150mm一道。

钢筋类型的识别

在图纸中，钢筋的类型和直径是非常重要的信息。例如，“HRB400型号的钢筋，直径10mm”表示水平分布筋的类型和大小，而“@200”则表示钢筋之间的间距。同样，竖向分布筋也有类似的标注。拉筋的标注如“6表示直径6毫米，@600*600表示拉筋间距600毫米，方形布置”。

结构设计图纸的细节

结构设计图纸还包括了更多的细节，如基础平面布置图、柱平法施工图、梁平法施工图、楼板结构平面图、结构图、楼梯结构图等。这些图纸提供了结构设计的全面视图，包括了结构的安全等级、地基基础设计等级、抗震设防烈度等重要信息。

结论

综上所述，房屋钢筋柱子结构设计图纸是一个复杂的技术文档，包含了设计的各个方面。通过仔细阅读和理解图纸上的总说明、平面图、立面图、剖面图、详图以及钢筋的表示方法和类型，可以更好地把握设计意图和技术要求。此外，还需要注意到图纸中的附注和其他细节，以确保能够正确地进行钢筋加工和安装。
