房屋钢筋结构设计图的解读是建筑施工中的关键步骤，它涉及到复杂的钢筋布局和连接方式。以下是对如何理解房屋钢筋结构设计图的具体分析：，，1. **图纸的基本构成**， - **模板图**：描述复杂或预埋件较多的构件，是理解设计的基础。， - **配筋表**：详细列出所有钢筋的种类、规格和数量，是施工的关键依据。， - **钢筋表**：展示钢筋的具体布置情况，包括位置、角度和间距等。，，2. **识读钢筋图纸的技巧**， - **结合施工图学习**：在阅读钢筋图纸时，应结合建筑施工图进行学习，以便于理解钢筋与结构的关系。， - **熟悉CAD图纸特点**：对于CAD图纸，需要了解其特有的符号和标注方式，以便正确解读钢筋图纸。， - **平法入手**：从平法入手，先清晰理解柱、梁、板的基本信息，再将图纸信息与现实相映射。，，3. **施工前的准备工作**， - **熟悉设计意图**：在施工前，应充分理解设计图纸的意图，确保施工过程中能够准确执行。， - **核对设计变更**：如有设计变更，应及时与设计单位沟通，确保施工方案的准确性。，，4. **施工过程中的注意事项**， - **严格遵守规范**：在施工过程中，应严格遵守国家和地方的建筑规范，确保工程质量。， - **技术交底**：在施工前，应对工人进行详细的技术交底，确保每个工人都能理解设计意图并按图施工。，，5. **后期维护与检查**， - **定期检查钢筋结构**：施工完成后，应定期进行检查，确保钢筋结构的稳固性和安全性。， - **及时修复问题**：发现钢筋结构存在问题时，应及时修复，防止小问题演变成大问题。，，6. **专业培训与学习**， - **参加专业培训**：对于从事建筑施工的人员，应参加专业的培训课程，提升自己的专业技能。， - **不断学习新技术**：随着建筑技术的发展，应不断学习新的设计理念和技术手段，提高施工质量。，，7. **团队协作与沟通**， -

一、查看的基本顺序

先看设计施工说明
- 这部分内容会介绍建筑的基本情况、施工材料和注意事项等。通过阅读设计施工说明，可以对整个建筑工程有一个总体的认识，了解一些基本的设计要求和规范，这对于后续理解钢筋结构设计图中的具体内容非常重要。例如，会说明地基承载力、地震设防烈度、构造柱和圈梁的设计变化、材料的标号等信息。
再看平面图、立面图、剖面图
- 平面图
  - 可以了解到楼层各种预制构件（如果有）的名称、编号、相对位置、定位尺寸及其与墙体的关系等；对于现浇楼层结构平面图，能看到轴线号、轴线尺寸、梁的位置和编号、板的厚度和标高及配筋情况等。
- 立面图
  - 有助于从建筑物的侧面视角了解结构的外形、高度等信息，结合平面图可以对建筑的整体外观和结构布局有更直观的感受。
- 剖面图
  - 像基础详图这种剖面图，能够表明基础的细部形状、大小、材料、构造及埋置深度等；对于楼层结构，剖面图可以展示梁、板、墙、圈梁之间的关系等内部结构信息。
最后看结构图
- 结构图中包含了钢筋相关的具体信息，例如钢筋的配置情况、钢筋的直径、数量、相邻钢筋中心距等信息的标注等。

二、关于钢筋的查看要点

钢筋图示方法及识别
- 在构件结构图中，画钢筋用粗实线，画构件的外形轮廓线用细实线；在构件的断面图中，画钢筋的截面则用粗圆点。这样可以通过线条的粗细和类型来区分钢筋和构件轮廓等元素。
钢筋尺寸标注
- 钢筋的直径、数量或相邻钢筋中心距一般采用引出线方式标注，有两种常见形式：
  - 标注钢筋的根数和直径，如梁内受力筋和架立钢筋。
  - 标注钢筋的直径和相邻钢筋中心距，如梁、柱内箍筋和板内钢筋。钢筋简图中的尺寸，受力筋的尺寸按外皮尺寸标注，箍筋的尺寸按内包尺寸标注。
钢筋方向标识
- 钢筋工程图纸上的钢筋方向一般用箭头表示，箭头的指向即表示钢筋的方向，箭头的起点通常指向钢筋的起点，箭头的终点通常指向钢筋的终点。如果箭头是水平的，表示钢筋的布置方向为水平方向；如果箭头是垂直的，表示钢筋的布置方向为垂直方向。除了箭头之外，还可能会有其他表示钢筋方向的符号，比如圆圈或者斜线等，这些符号的具体含义需要根据具体的图纸和设计要求进行理解和解读。

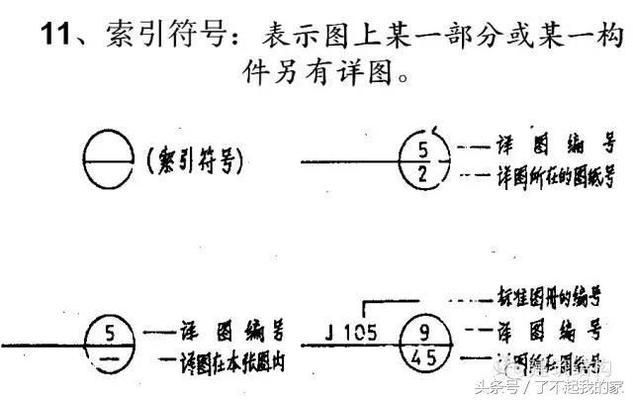

钢筋符号的理解
- 钢筋符号是指图纸上用于表示钢筋种类、数量、位置、弯曲方向、粘结长度等信息的一系列符号和标记。例如，钢筋型号中D表示直径，H表示高度，L表示长度，B表示宽度；钢筋数量可在相应位置上画出横向或纵向的线，并标明钢筋的数量和直径；粘结长度用一段带箭头的线表示钢筋与混凝土的粘结长度等。
钢筋标注（集中标注/原位标注）

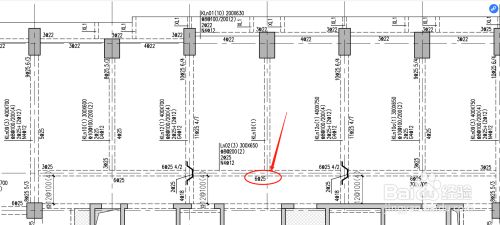

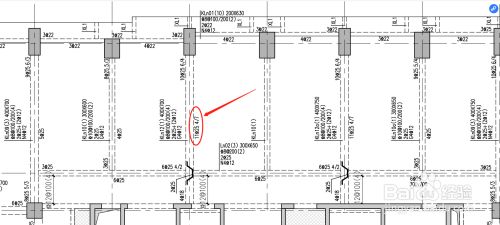

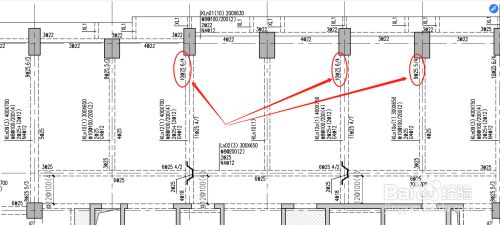

- 要了解集中标注和原位标注所代表的意思。集中标注是对梁或柱等构件的通用信息标注，原位标注则是针对构件特定位置的特殊标注，原位标注优先于集中标注。例如在梁的钢筋标注中，通过集中标注可以知道梁的通用配筋情况，而原位标注可能会针对梁的某些跨进行特殊的配筋调整。
