彩钢板屋顶施工图怎么画（彩钢板屋顶施工图）

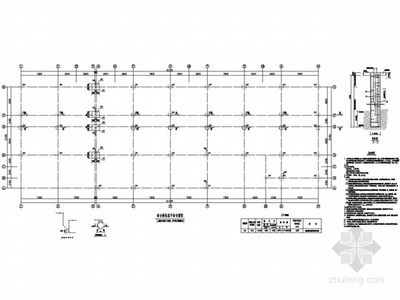

彩钢板屋顶施工图是建筑施工中的重要文件，它详细描述了屋顶的结构和安装方法。以下是绘制彩钢板屋顶施工图的基本步骤：，，1. 确定屋顶的尺寸和形状，包括长度、宽度和高度。，2. 根据屋顶的形状和大小，选择合适的彩钢板材料。，3. 画出屋顶的轮廓线，包括边缘、角落和转角。，4. 在屋顶上标注出各个部件的位置，如檩条、瓦片、通风口等。，5. 画出檩条和瓦片的连接方式，确保它们能够牢固地连接在一起。，6. 标注出通风口的位置和尺寸，以便进行通风设计。，7. 检查施工图中的所有细节，确保没有遗漏或错误。，，通过以上步骤，你可以绘制出一份详细的彩钢板屋顶施工图，为施工提供准确的指导。

彩钢板屋顶施工图绘制的一般步骤

• 基础准备
  • 了解建筑结构：在绘制彩钢板屋顶施工图之前，需要对整个建筑的结构有清晰的认识，包括建筑的类型（如住宅、厂房、仓库等）、建筑的规模（面积、层数等）以及建筑的整体风格。这有助于确定彩钢板屋顶在建筑中的位置、作用和设计要求。例如，如果是工业厂房，可能对屋顶的承载能力和通风要求较高；如果是住宅，可能更注重美观性和防水性。
  • 收集相关数据：测量屋顶的实际尺寸，包括长度、宽度、坡度等参数。同时，还需要了解当地的气候条件，如降雨量、风速等，这些因素会影响彩钢板屋顶的设计，如排水坡度和防风措施等。
  • 确定设计标准：依据国家和地方的建筑规范、标准，以及相关行业标准，确定彩钢板屋顶的设计标准，如防火等级、防水要求、保温隔热性能等。
• 绘制基本轮廓
  • 平面图绘制：
    • 绘制屋顶的平面形状，准确表示出屋顶的边界、形状（如矩形、圆形、多边形等）。
    • 标注出屋顶的尺寸，包括长度、宽度、各个角点的坐标等。
    • 确定并标注出檩条的布置位置，一般按照一定的间距（根据设计要求确定）在平面图上用线条表示檩条的走向。
  • 剖面图绘制：
    • 选择合适的剖面位置，一般选择能够展示屋顶结构和层次关系最清晰的位置，如屋脊处、檐口处等。
    • 绘制出屋顶从顶部到底部的剖面结构，包括彩钢板、檩条、支撑结构（如钢梁等）、保温层（如果有）、防水层（如果有单独设计）等各层的相对位置和厚度。
    • 标注出各层的材料名称、厚度、以及各部分之间的连接方式（如焊接、螺栓连接等）。
  • 立面图绘制：
    • 绘制屋顶的正立面和侧立面，展示屋顶在不同方向上的外观形状。
    • 在立面图上标注出屋顶的高度（从檐口到屋脊的高度）、坡度（一般用角度或比例表示，如1:5等）以及彩钢板的铺设方向。
• 详细标注与说明
  • 材料标注：在图中明确标注出彩钢板的型号、规格（如厚度、材质等），檩条的材质（如钢材型号）、尺寸（如矩形檩条的长和宽），以及其他辅助材料（如密封胶、螺丝等）的规格要求。
  • 连接节点标注：对于彩钢板之间的连接、彩钢板与檩条的连接、檩条与支撑结构的连接等重要连接节点，绘制放大的节点详图。在节点详图中，详细标注出各部件的连接方式、连接尺寸（如螺栓的直径、间距等）以及需要注意的施工细节。
  • 施工说明：在施工图的旁边或单独的说明部分，给出施工的顺序、注意事项、质量验收标准等文字说明。例如，说明彩钢板的安装顺序是从下往上逐片安装，还是从屋脊向檐口安装；在安装过程中如何保证彩钢板的平整度和密封性等。

需要注意的是，绘制彩钢板屋顶施工图需要具备一定的建筑制图知识和结构知识，如果是复杂的建筑项目，可能还需要借助专业的绘图软件（如AutoCAD等），并且由专业的结构工程师或建筑师进行审核和指导，以确保施工图的准确性和安全性。同时，还可以参考一些已有的彩钢板屋顶施工图案例进行学习和借鉴，如在土木在线等网站上可以下载到一些彩钢板房的施工图资料，这些资料能够提供丰富的参考信息。
