钢结构房屋图纸的基本识图包括了解图纸的基本组成、掌握常用的符号和术语、学习如何阅读平面图、立面图、剖面图等，以及熟悉构件的表示方法。在阅读过程中，要注意标注尺寸、材料规格和施工要求等信息。还需要了解不同国家和地区的建筑规范和标准，以便更好地理解和应用图纸。识图是钢结构房屋设计的基础，需要熟练掌握相关知识和技能。

钢结构房屋图纸基本识图

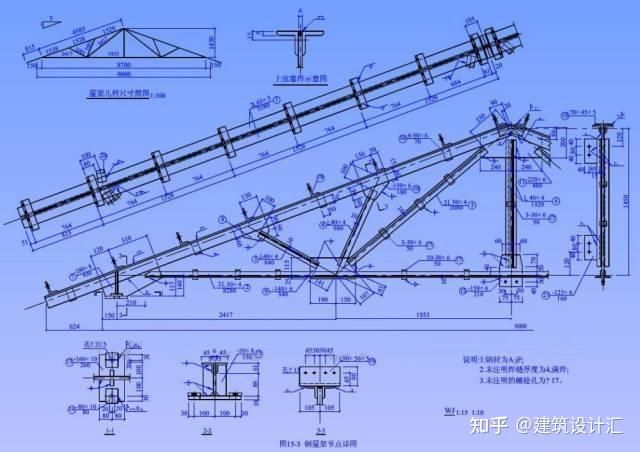

钢结构房屋图纸是用于指导钢结构房屋设计和施工的重要文件。它们包含了设计总说明、平面布置图、立面布置图、节点详图、大样图等多种类型的图纸。在学习如何识图之前，需要了解一些基本的表示方法和构件代号，例如wlt（屋面檩条）、qlt（墙面檩条）、yc（隅撑）等。此外，还需要熟悉构件尺寸的标注，如H型钢、C型檩条、圆钢等，并在脑海中形成基本的实物印象。

钢结构图纸的特点

钢结构图纸与其他类型的结构图纸相比，具有其特殊性。它们通常包含设计总说明、平面布置图、立面布置图、节点详图、大样图等五种类型的图纸。其中，立面图、节点详图、大样图等三种类型的图纸在土建图纸中较少涉及，因此容易引起混淆。构件尺寸的表示也有其特殊性，例如常规的HW30025068和非标准的(500~300~500)20068。此外，型钢构件有热轧与焊接之分，同规格的热轧与焊接型材的各项参数可能不一样。

钢结构图纸的识图方法

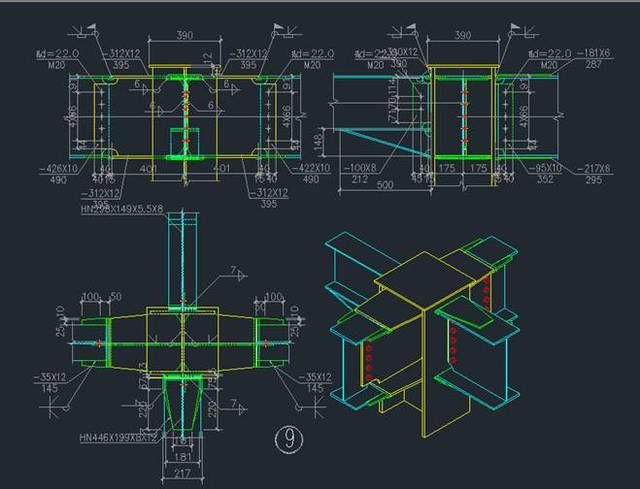

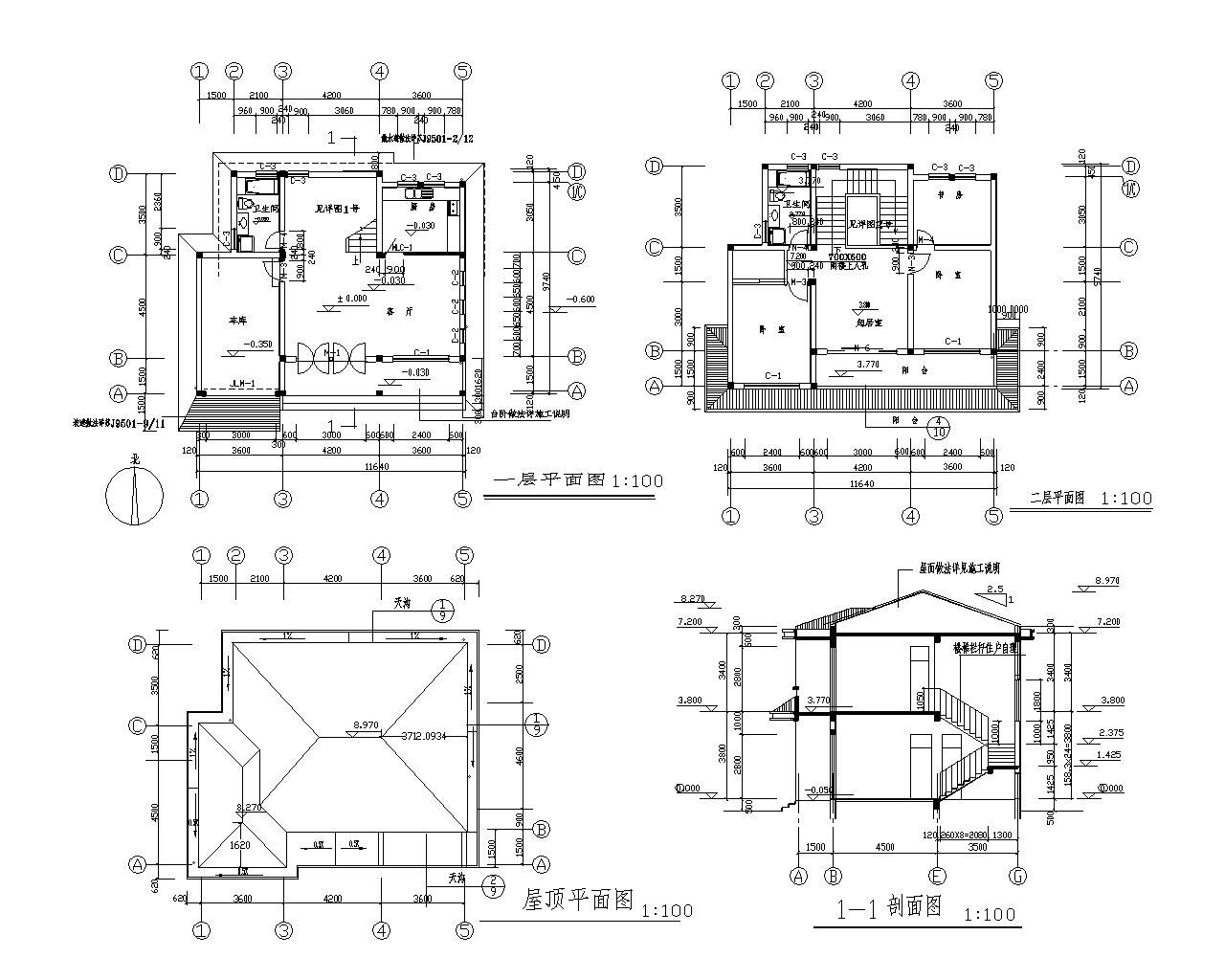

识图时，通常不按照图纸的顺序，而是按照施工或建模的顺序进行。钢结构工程主体分为四大类，每类工程的识图方式不同。例如，门式刚架工程需要从柱脚平面布置图了解轴网、柱脚布置详情，而框架工程则需要重点看懂节点的表示方法。对于桁架和网架工程，需要在脑海中建立空间图形。

钢结构图纸的基本构件代号

在钢结构图纸中，会使用一些基本的构件代号，如wlt（屋面檩条）、qlt（墙面檩条）、yc（隅撑）、xg（系杆）、sc（水平支撑）、zc（柱间支撑）、gl（钢梁）、gz（钢柱）等。了解这些代号的含义对于识图至关重要。

钢结构图纸的尺寸标注

钢结构图纸中的尺寸标注也需要特别注意。例如，对于型钢构件，需要了解热轧与焊接的区别，以及它们的价格差异。此外，还需要熟悉各种构件的材质、螺栓等级等重要信息。

结论

综上所述，识图是一个逐步深入的过程，需要耐心和实践。通过不断的学习和练习，可以逐渐建立起对钢结构图纸的理解和识别能力。
