钢屋架结构详图的零件怎么确定

钢屋架结构详图的零件确定是确保钢结构施工精确性和质量的关键步骤。这一过程涉及多个方面的细致考量,包括**屋架简图、节点图、杆件详图等**。以下是对钢屋架结构详图的零件如何确定的分析:,,1. **屋架简图**:屋架简图通常由单线条表示,直接标注出各杆件的长度和位置。它为后续的详细设计提供了基础框架。,,2. **节点图**:节点图展示了屋架上弦与下弦之间的连接方式以及上弦与腹杆的连接点。这对于理解屋架的受力特性至关重要。,,3. **杆件详图**:杆件详图进一步细化了屋架的具体构造细节,包括杆件的类型、尺寸、材料及连接方式。这些信息对于制作和安装过程中的准确执行至关重要。,,4. **预埋件详图**:预埋件详图描述了所有预埋件的位置、大小和材质,这些通常是通过在混凝土中预先植入来实现其功能的部分。,,5. **钢材用量表**:此表格列出了所需材料的规格、数量及成本估算。这是预算编制和材料采购的基础。,,6. **说明**:详细的施工说明不仅包括图纸上的技术要求,还包括了对特殊工艺或操作的指导,如焊接、涂装等。,,钢屋架结构详图的零件确定是一个系统而复杂的工程过程,涉及到从基础的屋架简图到具体的施工说明的每一个环节。每个部分都扮演着不可或缺的角色,共同确保了钢屋架结构的质量和安全性

钢屋架结构详图的零件确定方法

1. 理解钢屋架的基本概念

在确定钢屋架结构详图的零件之前,首先需要理解钢屋架的基本概念。钢屋架是一种钢结构,它由直杆在端部互相连接而组成的格构式结构,整体受弯。钢屋架的设计需要考虑其跨度、高度、荷载等因素,以及杆件的内力分布和截面设计。

2. 分析钢屋架的结构和荷载

确定钢屋架的零件需要分析其结构和荷载。这包括确定弦杆的布置形式,如三角形、梯形、拱形和折线形等,以及计算屋面上的荷载,如屋架自重、屋面恒荷载、屋面均布活荷载、雪荷载、积灰荷载等。

3. 计算杆件内力和进行内力组合

在确定零件之前,需要计算杆件的内力,并进行内力组合。这是为了找出每个杆件可能的最不利内力(拉力或压力),以便进行杆件截面设计。

4. 杆件截面设计和选择

根据计算得到的内力,进行杆件截面设计,确定杆件在各个方向的计算长度、截面的组成形式、节点板厚度等。然后进行截面选择,选择合适的轴心受拉杆件截面,确保满足强度和刚度的要求。

5. 确定节点板尺寸和厚度

节点板是连接杆件的重要部分,其尺寸和厚度需要根据所连接杆件的截面尺寸及其连接焊缝长度或螺栓数目来确定。节点板的平面尺寸应框住所有杆件的角焊缝。

6. 绘制结构安装图和构件详图

最后,根据上述设计和计算结果,绘制结构安装图和构件详图。这些图纸应包括结构布置图、安装节点图、大样图、构件统计表以及说明等。构件详图应包括桁架的正面图、上、下弦平面图、端部和中央侧视图或剖面图等。

7. 参考钢结构图纸的标准和规范

在确定钢屋架的零件时,还需要参考相关的钢结构图纸的标准和规范。例如,了解如何阅读钢结构图纸,包括角焊缝的尺寸、焊脚尺寸和焊缝长度等信息。

通过上述步骤,可以系统地确定钢屋架结构详图的零件。需要注意的是,这些步骤需要结合具体的工程要求和设计标准来进行。

钢屋架结构设计中的荷载计算

钢屋架节点板设计要点

钢结构详图绘制软件推荐

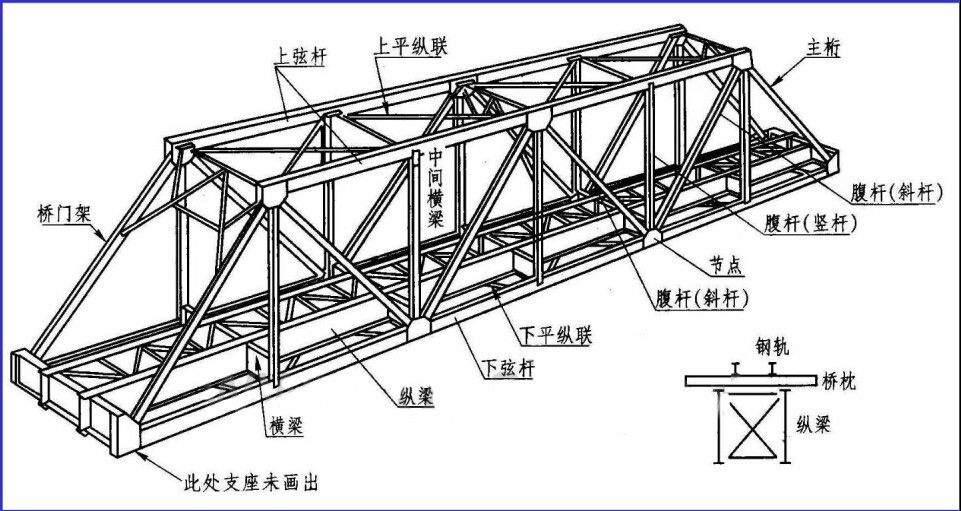

钢屋架结构详图的零件怎么确定 钢结构异形设计 第1张

钢屋架结构安装图示例

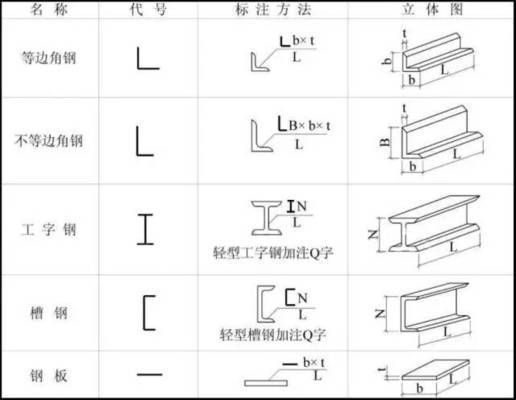

钢屋架结构详图的零件怎么确定 钢结构异形设计 第2张钢屋架结构详图的零件怎么确定 钢结构异形设计 第3张
