钢结构框架荷载计算书(钢结构框架荷载计算)

钢结构框架荷载计算是结构工程中的重要环节,它涉及到对钢结构在各种荷载作用下的响应进行评估。这些荷载可能包括自重、风载、雪载、地震力以及其他环境因素。荷载计算的目的是确保结构的强度和稳定性满足设计要求,同时避免过度的应力导致材料疲劳或损坏。,,计算过程通常包括几个步骤:首先确定结构各部分的尺寸和材料性质;然后根据荷载类型和分布情况,使用适当的公式来计算各个组件的荷载效应。对于常见的活载(如人员、设备等),可以使用简化的公式来估算其对结构的影响。对于其他类型的荷载,可能需要应用更复杂的计算方法,如有限元分析或动力分析。,,所有计算的结果需要汇总,形成一份详细的荷载计算书,这份文件将作为设计依据,指导施工和后续的使用与维护。

以下是一份钢结构框架荷载计算书的基本结构和内容:

一、工程概况

  1. 工程基本信息
    • 工程名称:[具体工程名称]
    • 工程地点:[地点]
    • 建筑功能:[如工业厂房、商业建筑等]

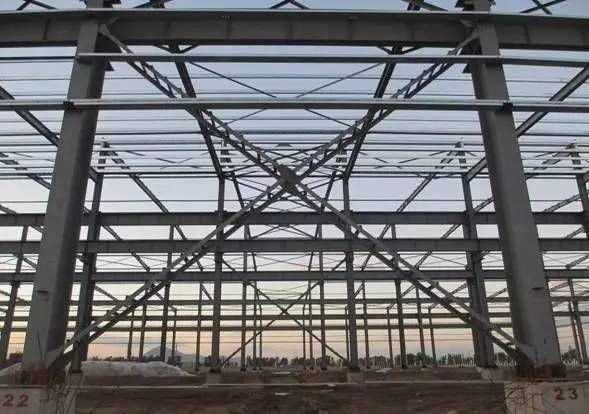

    • 结构形式:钢结构框架
    • 层数:[X]层
    • 总建筑面积:[X]㎡
  2. 设计依据
    • 《建筑结构荷载规范》(GB50009 - [相关版本])
    • 钢结构设计规范》(GB50017 - [相关版本])
    • 其他相关规范及业主特殊要求等。例如,如果是工业建筑,可能还需遵循特定的行业标准或业主对设备荷载的特殊规定 。

二、荷载分类及取值

  1. 永久荷载(恒载)

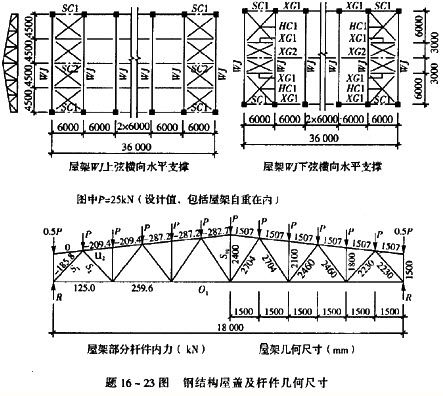

    • 结构自重

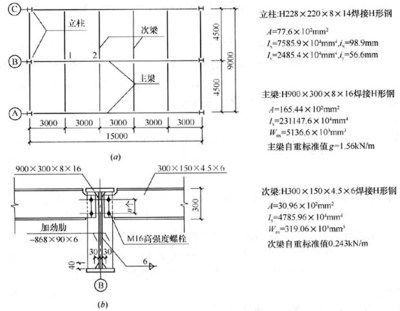

      • 钢梁自重:根据所选钢梁的型号,查型钢表得出单位长度重量,再乘以梁的长度计算。例如,对于H型钢梁,假设型号为H[具体型号],单位长度重量为q1 kN/m,梁长为L1 m,则钢梁自重G1 = q1×L1 kN。
      • 钢柱自重:同理,根据钢柱型号确定单位长度重量q2 kN/m,柱高为H1 m,钢柱自重G2 = q2×H1 kN。
      • 楼板自重(如果有钢结构组合楼板):根据楼板的做法确定面荷载。如采用压型钢板 - 混凝土组合楼板,混凝土厚度为h1 m,混凝土容重取γ1 kN/m3,压型钢板重量折合为面荷载q3 kN/㎡,则楼板自重面荷载q4 = γ1×h1+q3 kN/㎡。
    • 建筑装饰层自重
      • 屋面装饰层:如果屋面有保温、防水等构造层,根据各层材料的厚度和容重计算面荷载。例如,保温层厚度为h2 m,容重为γ2 kN/m3,防水卷材折合面荷载为q5 kN/㎡,则屋面装饰层面荷载q6 = γ2×h2+q5 kN/㎡。
      • 墙面装饰层:对于外墙或内墙的装饰材料,如外墙有保温板、饰面板等,根据材料特性计算面荷载。假设外墙保温板厚h3 m,容重γ3 kN/m3,饰面板折合面荷载q7 kN/㎡,则外墙装饰层面荷载q8 = γ3×h3+q7 kN/㎡。
  2. 可变荷载(活载)
    • 楼面活荷载
      • 根据建筑功能确定楼面活荷载标准值。如办公室一般取2.0 kN/㎡,仓库根据货物堆放情况可能取5.0 kN/㎡等。对于标准值大于4kN/㎡的工业房屋楼面结构的活荷载,在进行荷载组合计算时,可变荷载分项系数应取1.3(按照相关规范要求) 。
    • 屋面活荷载
      • 不上人屋面活荷载标准值一般取0.5 kN/㎡(根据荷载规范),如果屋面有特殊设备或偶尔有人员活动等情况,需根据实际情况取值。
    • 风荷载
      • 基本风压ω0:根据工程所在地,查《建筑结构荷载规范》确定基本风压值,例如某地基本风压ω0 = 0.5 kN/㎡。
      • 风荷载体型系数μs:根据钢结构框架的外形、体型等确定,可参考规范中的体型系数表格。
      • 风压高度变化系数μz:与建筑物高度有关,根据工程实际高度查规范确定。
      • 风荷载标准值wk = βz×μs×μz×ω0,其中βz为风振系数,对于高度较低、刚度较大的钢结构框架,在一定条件下βz可近似取1.0。
    • 雪荷载
      • 基本雪压s0:由工程所在地查荷载规范确定,如某地基本雪压s0 = 0.3 kN/㎡。
      • 屋面积雪分布系数μr:根据屋面形式(如平屋面、坡屋面等)确定,查规范表格取值。
      • 雪荷载标准值sk = μr×s0。

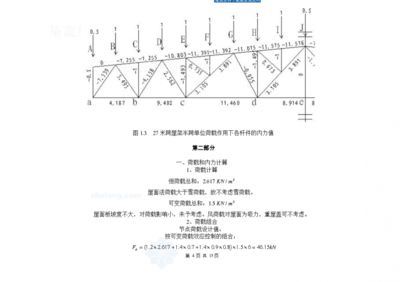

三、荷载组合

  1. 承载能力极限状态荷载组合
    • 由可变荷载效应控制的组合:
      • 对于基本组合,当永久荷载效应对结构不利时:
        • S = 1.2×SGk+1.4×SQ1k+0.8×1.4×SQ2k+…,其中SGk为永久荷载标准值效应,SQ1k为第一个可变荷载标准值效应(如楼面活荷载),SQ2k为第二个可变荷载标准值效应(如风荷载或雪荷载等)。
      • 由永久荷载效应控制的组合:
        • S = 1.35×SGk+1.4×0.7×SQ1k+1.4×0.7×SQ2k+…
  2. 正常使用极限状态荷载组合
    • 标准组合:
      • S = SGk+SQ1k+SQ2k+…
    • 频遇组合:
      • S = SGk+ψf1×SQ1k+ψf2×SQ2k+…,其中ψf1、ψf2为可变荷载的频遇值系数,根据荷载类型查规范确定。
    • 准永久组合:
      • S = SGk+ψq1×SQ1k+ψq2×SQ2k+…,其中ψq1、ψq2为可变荷载的准永久值系数,查规范取值。

四、计算结果汇总

  1. 荷载取值汇总表
    • 制作表格列出各种荷载类型(如永久荷载中的结构自重、建筑装饰层自重,可变荷载中的楼面活荷载、屋面活荷载、风荷载、雪荷载等)、荷载标准值、荷载分项系数(根据不同组合)等信息。
  2. 荷载组合计算结果汇总
    • 分别列出承载能力极限状态下不同荷载组合的计算结果(内力、应力、变形等)以及正常使用极限状态下不同组合的计算结果(如挠度等),以表格形式展示,方便查看和对比。

五、结论

  1. 安全性评估
    • 根据荷载组合计算结果,评估钢结构框架在各种荷载作用下的安全性。如应力是否满足钢材的强度设计值要求,变形是否在规范允许的范围内等。
  2. 设计建议(如有)
    • 如果计算过程中发现某些构件的应力或变形接近规范限值,可提出相应的设计建议,如调整构件截面尺寸、增加支撑等措施。
