钢屋架如何计算工程量的公式图片

钢屋架工程量的计算是一个复杂的过程，涉及多个步骤和公式。我们需要了解钢屋架的基本组成，包括梁、柱、支撑等。根据设计图纸和规范要求，确定钢屋架的尺寸、形状和材料。使用工程量计算公式，将钢屋架的各个组成部分进行拆分和计算。将所有计算结果相加，得到钢屋架的总工程量。在计算过程中，需要注意各种因素的影响，如钢材的规格、厚度、长度等，以及焊接、铆接等连接方式对工程量的影响。通过以上步骤，可以准确地计算出钢屋架的工程量，为施工提供准确的依据。

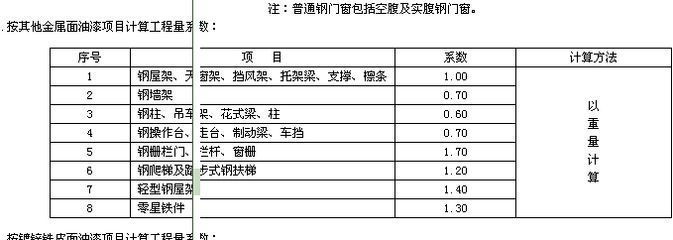

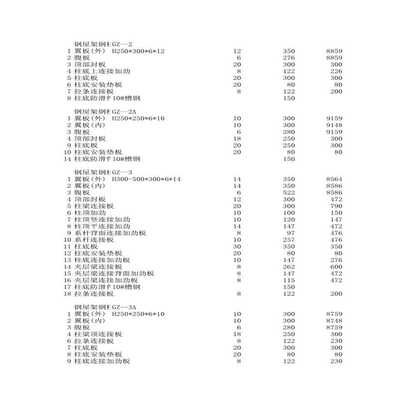

一、钢屋架工程量计算的基本公式

• 按设计图示尺寸以质量计算
  • 不扣除孔眼、切边、切肢的质量，焊条、铆钉、螺栓等不另增加质量。不规则或多边形钢板以其外接矩形面积乘以厚度乘以单位理论质量计算。
  • 计算公式：$工程量 = \sum(构件长度\times单位理论重量)$工程量=∑(构件长度×单位理论重量)，其中构件长度根据设计图示尺寸确定，单位理论重量可通过五金手册查询或者根据钢材的类型按照理论计算公式计算。例如：
    • 热轧钢丝、圆钢：$G = 0.00617\times直径^{2}$G=0.00617×直径2（式中的直径以mm做单位，$G$G单位为kg/m）。
    • 工字钢（近似）：$G = 0.00785\times腰厚\times(高 + f(腿宽 - 腰厚))$G=0.00785×腰厚×(高+f(腿宽?腰厚))（kg/m），式中$f = 3.34$f=3.34（当腿宽$\leq100$≤100mm时）；$f = 2.65$f=2.65（当腿宽$> 100$>100mm时），式中的高、腰厚、腿宽以mm做单位。
    • 槽钢（近似公式）：$G = 0.00785\times腰厚\times(高 + f(腿宽 - 腰厚))$G=0.00785×腰厚×(高+f(腿宽?腰厚))（kg/m），式中$f = 3.34$f=3.34（当腿宽$\leq100$≤100mm时）；$f = 2.65$f=2.65（当腿宽$> 100$>100mm时），式中的高、腰宽、腿宽以mm做单位。
    • 等边角钢：$G = 0.00795\times边厚\times(2\times变宽 - 边厚)$G=0.00795×边厚×(2×变宽?边厚)（kg/m），式中的边厚、变宽以mm做单位。
    • 不等边角钢：$G = 0.00795\times边厚\times(长边宽 + 短边宽 - 边厚)$G=0.00795×边厚×(长边宽+短边宽?边厚)（kg/m），式中的边厚、长边宽、短边宽以mm做单位。

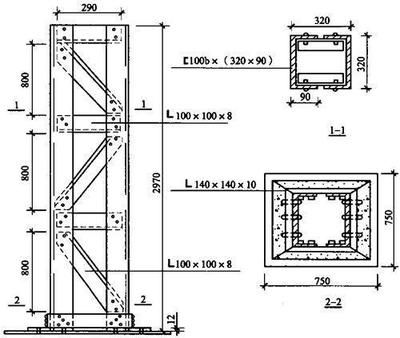

二、关于钢屋架工程量计算的示例（含部分示意图）

• 示例一
  • 某钢屋架上弦杆为$\varnothing60\times2.5$?60×2.5钢管，求其定额工程量。
  • 已知上弦杆的长度为$(0.08 + 0.8\times3 + 0.2)$(0.08+0.8×3+0.2)m，根数为2，每米杆的重量为3.54kg。
  • 计算过程：$(0.08 + 0.8\times3 + 0.2)\times2\times3.54kg = 2.68\times2\times3.54kg = 18.97kg$(0.08+0.8×3+0.2)×2×3.54kg=2.68×2×3.54kg=18.97kg，此示例有钢屋架的示意图辅助理解，但未单独给出公式图片，可根据描述自行绘制简单的屋架杆件长度计算的示意草图，如明确各段长度的标注等。

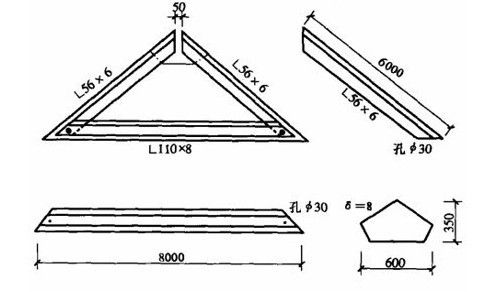

• 示例二
  • 屋架上弦采用L75×6（理论重量为6.91kg/m），求屋架上弦工程量。
  • 已知屋架上弦的布置情况（可能从示意图中获取相关布置信息，如几根等，但此处未明确提及），这里计算工程量为：$6.91\times5\times2kg = 69.1kg$6.91×5×2kg=69.1kg，同样未单独给出公式图片，需要自行根据题意想象屋架结构的简单示意图。

很抱歉，搜索结果未找到专门整理好的钢屋架工程量计算公式图片，你可以根据上述公式和示例自行绘制草图以便更好地理解计算过程。
