18m跨钢屋架平面图怎么看的

摘要：，钢屋架平面图是建筑结构设计中不可或缺的重要组成部分，它详细展示了屋架的布局和构造。在解读18米跨度的钢屋架平面图时，需关注结构的整体布局、尺寸以及梁柱与支撑点的位置，确保它们符合设计规范并满足承载力要求。平面图还应包括屋架简图、正面详图、上下弦平面图等，这些内容共同构成了屋架设计的全面视图。通过深入理解这些元素，可以确保钢屋架的安全和稳定，为后续施工提供准确的指导。，，1. 结构整体布局和尺寸，- 观察图中的梁、柱以及支撑点位置，确保符合设计规范并满足承载力要求。，- 注意单跨屋架总长度、跨度和柱距等关键参数。，，2. 屋架材料和屋面坡度，- 了解屋面材料的规格和波型，如波形石棉瓦。，- 屋面坡度i=1:3，说明屋顶倾斜角度和方向。，，3. 施工图纸细节，- 查看施工图纸中的CAD版本、CAD2007及以上版本。，- 包含施工图、钢结构CAD图纸和高清cad素材大图。，，4. 节点构造详图，- 下载或获取3D溜溜网提供的18米跨钢屋架节点构造详图CAD图纸。，，5. 施工图组成，- 施工图应包括屋架几何轴线图、材料表等。，- 对称屋架可只画左半榀，但需将屋脊节点和下弦中央拼。，，，解读18米跨度的钢屋架平面图需要综合考量结构布局、尺寸、材料和屋面坡度等因素。施工图纸的细节和节点构造详图也是理解平面图的关键。通过仔细阅读和分析这些信息，可以确保钢屋架的设计满足安全和功能要求，为后续施工奠定坚实基础。

一、整体布局查看

• 确定方向
  • 首先要明确平面图的方向标识，一般会有指北针或者坐标系统来表明方向。例如在[1]中的钢屋架设计详图，虽然未明确提及指北针，但整体布局应遵循建筑制图的常规方向设定，上北下南左西右东，这有助于理解各个构件在空间中的相对位置关系。
• 尺寸标注理解
  • 查看平面图上的尺寸标注，这是理解18m跨钢屋架平面布局的关键。尺寸标注会显示屋架的跨度（18m）以及其他相关构件的尺寸和间距。如柱距、檩条间距等。像[2]中提到的单跨屋架结构总长度为36m，跨度为18m，柱距为4m，通过这些尺寸数据就能对屋架在平面上的规模有清晰的概念。

二、构件分布查看

• 屋架主体结构

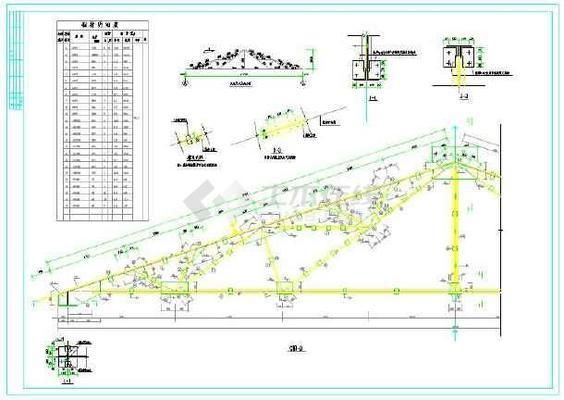

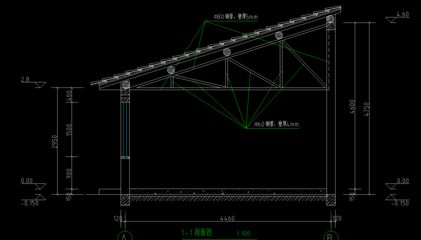

  • 识别屋架的形状，18m跨钢屋架可能是三角形、梯形等形状。例如[2]中采用芬克式三角形屋架，[3]中采用梯形钢屋架，不同形状的屋架在平面图上的杆件布置有所不同。对于三角形屋架，杆件呈三角形分布；梯形屋架则有平行的上弦杆和下弦杆等。

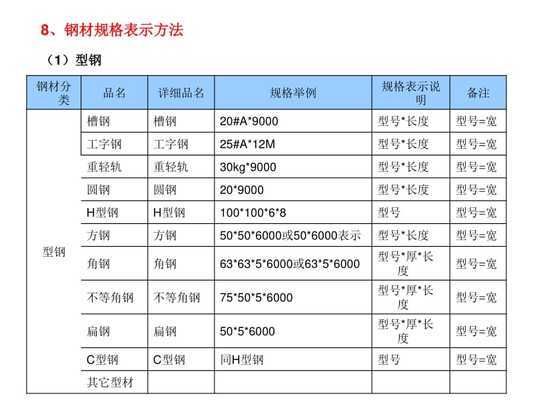

  • 查看屋架杆件的编号和连接方式。平面图上会对各个杆件进行编号，通过编号可以在设计说明或者节点详图中找到对应的杆件详细信息，包括杆件的尺寸、材料等。同时，要注意杆件之间的连接节点，节点的位置和连接方式（如焊接、螺栓连接等）会影响屋架的整体稳定性。
• 支撑结构
  • 找到屋架支撑的布置位置。屋架支撑包括上弦支撑、下弦支撑和垂直支撑等。例如在[2]中，在房屋两端第一个柱间各设置一道上弦平面横向支撑和下弦平面横向支撑，还根据厂房长度和跨度在特定柱间设置三道上弦横向水平支撑、下弦横向水平支撑及垂直支撑。这些支撑在平面图上会有明确的标识，它们的作用是增强屋架的侧向稳定性。
  • 查看支撑构件与屋架主体的连接关系。支撑构件是如何与屋架的上弦杆、下弦杆相连的，连接点的构造等细节也会在平面图或者相关详图中有体现。
• 檩条布置
  • 观察檩条的间距和排列方向。檩条是屋架上用于支撑屋面材料的构件，其间距大小取决于屋面材料的要求和屋架的承载能力。如[1]中提到檩条采用冷弯薄壁斜卷边Z形钢，檩距不大于1800mm，在平面图上可以看到檩条平行排列在屋架上弦杆上。
  • 注意檩条与其他构件（如屋架、支撑）的连接情况，确保整个屋面结构的整体性。

三、与周边结构关系查看

• 与柱的连接
  • 查看屋架与柱子的连接位置和方式。钢屋架通常简支在钢筋混凝土柱顶上，如[1]中柱顶标高9.000m，要关注屋架与柱顶的连接节点构造，是铰接还是刚接等连接形式。
  • 了解柱网的布置对屋架的影响。柱距的大小决定了屋架的跨度数量和分布，例如[3]中厂房柱距6m，总长度90m，结合屋架跨度18m，可以知道屋架在厂房中的数量和排列方式。
• 与其他附属结构的关系（如有）
  • 如果存在天窗架、吊车梁等附属结构，查看它们与钢屋架在平面上的相对位置关系。例如在某些工业厂房中，吊车梁的布置需要考虑屋架的承载能力和空间布局，在平面图上会显示吊车梁与屋架的位置关系，确保吊车运行时的安全性和屋架结构的合理性。
