钢屋架安装的工艺要点有哪些

南通钢结构设计公司18秒前1阅读0评论

钢屋架安装的工艺要点包括**准备阶段、组拼与定位、安装过程、连接固定等**。下面将详细介绍这些工艺要点：，，1. **准备阶段**， - **复验安装定位所用的轴线控制点和测量标高使用的水**：在开始安装之前，需要对安装位置的轴线控制点和测量标高的水进行复验，确保其准确性和可靠性。， - **构件安装采用焊接或螺栓连接的节点**：检查连接节点，确保其合格后才能进行焊接或紧固操作。，，2. **组拼与定位**， - **屋架组拼**：根据施工图纸和技术规范进行屋架的组拼工作，确保各部分尺寸和形状符合设计要求。， - **屋架安装**：按照既定工艺流程进行屋架的安装，包括垂直、水平和支撑系统的安装以及檩条压型板的安装。，，3. **安装过程**， - **螺栓孔不允许用气割扩孔，永久性螺栓不得垫两个以上垫圈**：安装过程中，螺栓孔不能使用气割扩孔，且永久性螺栓不得垫两个以上垫圈，以保证结构的稳定性和安全性。， - **安装定位焊缝不需承受荷载时，焊缝厚度不少于设计焊缝厚度的2/3，且不大于8mm**：对于不需要承受荷载的安装焊缝，其厚度应达到设计厚度的2/3，并且不超过8mm，以确保焊缝的强度和耐久性。，，4. **连接固定**， - **安装焊缝全数外观检查**：安装完成后，应对主要的焊缝进行外观检查，并使用超声波探伤检查焊缝的内在质量。， - **记录检查结果**：所有的检查活动都应有详细记录，以便于后期的维护和检查。，，5. **除锈与涂装**， - **除锈**：钢屋架安装完毕后，需要进行除锈处理，确保表面清洁无锈迹。， - **刷涂料**：除锈后应涂刷防锈漆或其他防腐材料，以保护钢材免受腐蚀。，，钢屋架的安装是一个复杂而细致的过程，涉及到多个工艺

一、材料与机具准备要点

钢构件要求：钢构件型号、制作质量应符合设计要求和施工规范规定，需有出厂合格证并附有技术文件。
连接材料要求：焊条、螺栓等连接材料要有质量证明书，且符合设计要求及相关国家标准，例如高强螺栓连接出厂时应分别随箱带有扭矩系数加紧固轴力（预拉力）的检验报告，并且在保管、施工过程中，要严格按批号存放、使用，不同批号不得混杂使用。
涂料要求：防锈涂料技术性能需符合设计要求和有关标准规定，并有产品质量证明书。
主要机具：吊装机械、吊装索具、电焊机、焊钳、焊把线、垫木、垫铁、扳手、撬棍、扭矩扳手、手持电砂轮、电钻等。

二、作业条件要点

构件检查
- 按构件明细表核对进场构件数量，查验出厂合格证及有关技术资料。
- 检查构件在装卸、运输及堆放中有无损坏或变形，损坏和变形的构件要矫正或重新加工，碰损的防锈涂料应补涂并再次检查验收。
- 对构件外形几何尺寸、制孔、组装、焊接、摩擦面等进行检查并记录。
构件堆放
- 钢结构构件应按安装顺序成套供应，现场堆放场地要满足现场拼装及顺序安装需求。屋架分片出厂时，现场组拼需准备拼装工作台。
- 构件分类堆放，刚度较大的构件可铺垫木水平堆放，多层叠放时垫木应在一条垂线上，屋架宜立放且紧靠立柱绑扎牢固。
施工组织
- 编制钢结构安装施工组织设计并审批后向队组交底。
- 检查安装支座及预埋件，取得经总包确认合格的验收资料。

三、安装流程要点

（一）安装准备要点

控制点复验：复验安装定位所用的轴线控制点和测量标高使用的水准点。

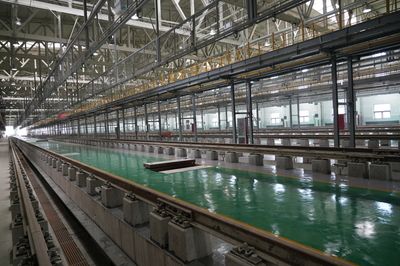

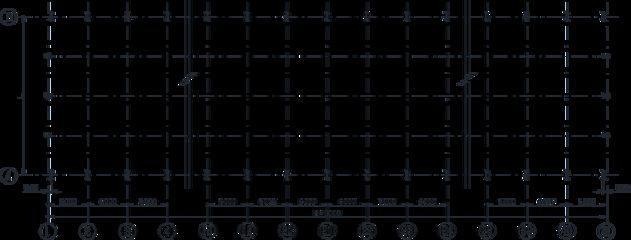

线的放出：放出标高控制线和屋架轴线的吊装辅助线。
预埋件复验：复验屋架支座及支撑系统的预埋件，其轴线、标高、水平度、预埋螺栓位置及露出长度等超出允许偏差时，应做好技术处理。
吊装相关检查
- 检查吊装机械及吊具，按照施工组织设计要求搭设脚手架或操作平台。
- 屋架腹杆设计为拉杆但吊装时受力改变为压杆时，为防止构件变形、失稳，必要时应采取加固措施，如在平行于屋架上、下弦方向采用钢管、方木或其它临时加固措施。
- 测量用钢尺应与钢结构制造用的钢尺校对，并取得计量法定单位检定证明。

（二）屋架组拼要点

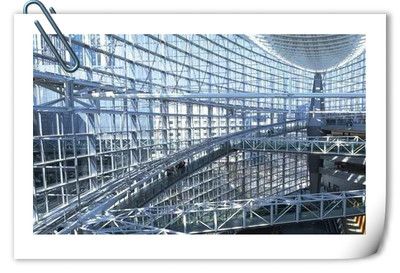

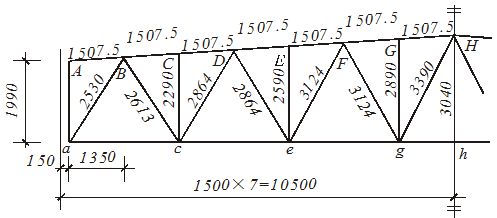

屋架分片运至现场组装时，拼装平台应平整。组拼要保证屋架总长及起拱尺寸要求。焊接时焊完一面检查合格后再翻身焊另一面，并做好施工记录，经验收后方准吊装。屋架及天窗架也可在地面上组装好一次吊装，但要临时加固以保证吊装刚度。

（三）屋架安装要点

吊点设置与起吊：吊点必须设在屋架三汇交节点上，屋架起吊时离地50cm时暂停，检查无误后再继续起吊。
第一榀屋架安装：安装第一榀屋架时，松开吊钩前初步校正，对准屋架支座中心线或定位轴线就位，调整屋架垂直度，检查屋架侧向弯曲并将屋架临时固定。
第二榀屋架安装：第二榀屋架同样方法吊装就位后，不要松钩，用杉篙或方木临时与第一榀屋架固定，接着安装支撑系统及部分檩条，最后校正固定，使第一榀与第二榀屋架形成稳定整体。

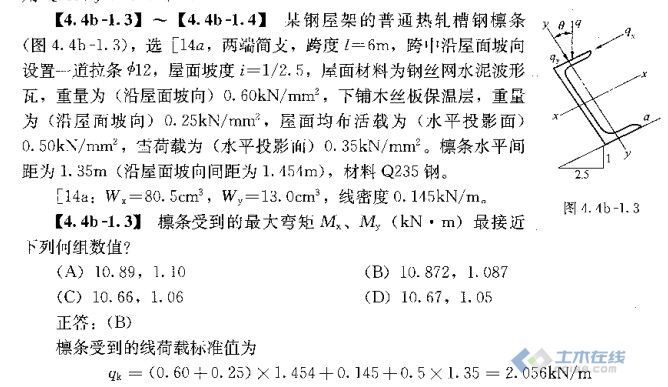

后续屋架安装：从第三榀屋架开始，在屋脊点及上弦中点装上檩条即可将屋架固定，同时将屋架校正好。

（四）构件连接与固定要点

连接节点检查：构件安装采用焊接或螺栓连接的节点，需检查连接节点，合格后方能进行焊接或紧固。
螺栓相关要求
- 安装螺栓孔不允许用气割扩孔，永久性螺栓不得垫两个以上垫圈，螺栓外露丝扣长度不少于2 - 3扣。
- 安装定位焊缝不需承受荷载时，焊缝厚度不少于设计焊缝厚度的2/3且不大于8mm，焊缝长度不宜小于25mm，位置应在焊道内。安装焊缝要全数外观检查，主要焊缝按设计要求用超声波探伤检查内在质量，检查均需做记录。
特殊构造检查：屋架支座、支撑系统的构造做法需认真检查，必须符合设计要求，零配件不得遗漏。
