梯形钢屋架设计施工图纸大全（关于梯形钢屋架设计施工图纸的一些详细信息）

拉萨钢结构施工工程10秒前1阅读0评论

梯形钢屋架设计施工图纸是建筑行业中不可或缺的一部分，它为设计师和施工团队提供了精确的指导。这些图纸详细描述了梯形钢屋架的尺寸、形状、材料以及组装方式，确保了建筑的稳定性和安全性。梯形钢屋架因其独特的结构特点而受到广泛应用，它能够承受较大的荷载，并且具有较高的强度和稳定性。在设计施工图纸时，设计师需要考虑到各种因素，如荷载、风载、雪载等，以确保梯形钢屋架能够适应不同的环境和条件。施工图纸还应包括详细的安装指南和检验标准，以便于施工人员正确地安装和检查梯形钢屋架。梯形钢屋架设计施工图纸是确保建筑安全和质量的关键，它们为设计师和施工团队提供了重要的参考和指导。

梯形钢屋架是一种常见的钢结构形式，广泛应用于工业与民用建筑中。以下是关于梯形钢屋架设计施工图纸的一些详细信息：

24米梯形钢屋架设计图及计算书：题号18，屋面坡度1：16，跨度24m，长度96m，地点：郑州，基本风压：0.20kN/m2，基本雪压：0.4kN/m2。

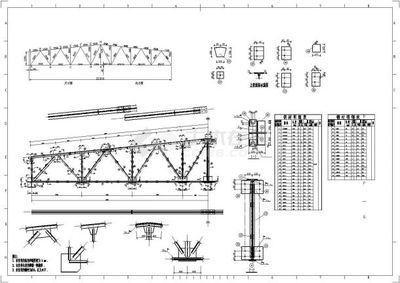

某27m梯形钢屋架结构设计图：图纸包括：梯形钢屋架施工图、节点详图共三张图纸。可供学习参考。

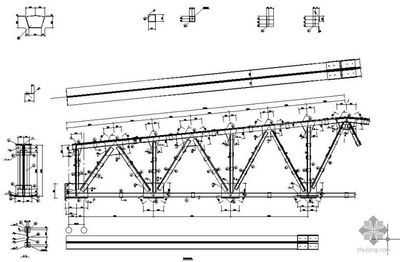

30m跨梯形钢屋架详图设计：内含完整结构设计图纸，相同跨度可以直接参考，图纸完整。
某梯形钢屋架设计：某厂房跨度为21m/24m，总长90m，柱距6m，屋架下弦标高为18m。屋架铰支于钢筋混凝土柱顶，上柱截面400×400，混凝土强度等级为C30。屋面采用1.5×6m的预应力钢筋混凝土大型屋面板（屋面板不考虑作为支撑用）。该车间所属地区分别为南京市、北京市和哈尔滨市（注意其雪荷载的取值不同）。采用梯形钢屋架。
18米梯形钢屋架设计施工图：本建筑总长为18000，上宽为1500，下宽为2400，未注明的贴角焊缝厚度为6mm，未注明长度的焊缝一律满焊，未注明的螺栓为M16，孔为φ17。
27米梯形钢结构屋架设计图：附件为某27米梯形钢屋架结构施工图，包含几何尺寸图，上弦塞焊示意图，设计详图，材料表等，角焊缝最小焊脚尺寸为5mm，材料表中未特别注明的零件钢号为Q345。
某市（室外最低计算温度–29℃）某车间（或厂房）：厂房跨度21米，长度120m，柱距6m，采用梯形钢屋架，屋面板采用1.5×6.0m的预应力砼大型屋面板，屋面坡度i=1/10，卷材屋面，屋架简支于钢筋砼柱上，上柱截面400mm×400mm，砼强度等级C25，试布置屋盖支撑并设计钢屋架。
24m梯形钢屋架课程设计施工图纸：包括了钢屋架施工图、屋架几何尺寸及内力图、上弦塞焊示意、构件材料表、钢屋架施工图等图。钢材采用Q235C，焊条采用E43型，可供大家学习参考使用。屋面采用0.426厚760型高波峰彩色压型钢板，墙面采用砖墙，收边采用0.476厚钢板，檩条为C型冷弯薄壁型钢，钢构件之间为螺栓或高强度螺栓连接，钢梁与RC柱连接均为铰接。
某服装工厂24米梯形钢屋架设计：某服装工厂屋面坡度1：16，跨度24m，长度96m，地点：郑州市某区，基本风压：0.20kN/m2，基本雪压：0.4kN/m2。该车间内设有两台200/50kN中级工作制吊车，轨顶标高为8.5m。采用1.5m×6m预应力混凝土大型屋面板，60mm厚泡沫混凝土保护层，卷材屋面，屋面坡度i=1/16。屋面活荷载标准值0.7kPa，雪荷载标准值为0.4kN/m2，积灰荷载标准值为0.5kN/m2。
梯形钢屋架cad设计施工图：图纸包括：构件详图、几何尺寸图、内力图，设计精准，内容详实，可供设计师下载参考。
某工业厂房24米梯形钢屋架设计施工图：包含屋架几何尺寸及内力图，构件材料表，上弦塞焊示意，及剖面图等。钢材采用Q235C，焊条为E43型，手工焊，未注明的角焊缝焊脚尺寸为5mm。

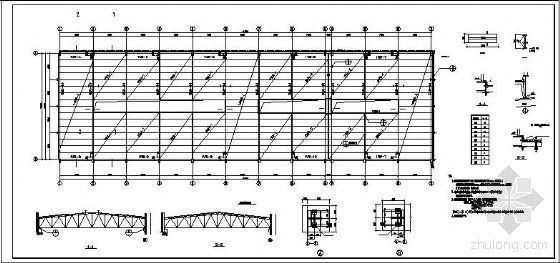

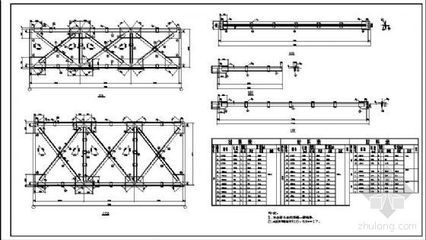

某梯形钢屋架设计：某厂房跨度为21m/24m，总长90m，柱距6m，屋架下弦标高为18m。内容包括：图纸：屋面结构布置图、屋架上弦支撑布置图、屋架下弦支撑布置图、屋脊节点图、下弦拼接节点、支座节点。计算书：课程设计任务书、课程设计指导书、荷载表、屋架杆件截面选择表。
24米梯形钢屋架厂房施工设计：梯形屋架总长为24000，上宽为1990，下宽为3190，本图未注明的角焊缝最小焊脚尺寸为5mm。表中未注明的零件钢号为Q355B，未注明的螺栓为M16，孔为φ17。
30m梯形钢屋架结构设计：1.1车间平面尺寸为144m×30m，柱距9m，跨度为30m，柱网采用封闭结合。车间内有两台15t/3t中级工作制软钩桥式吊车。1.2屋面采用长尺复合屋面板，板厚50mm，檩距不大于1800mm。檩条采用冷弯薄壁斜卷边Z形钢Z250×75×20×2.5，屋面坡度i=l/20～l/8。1.3钢屋架简支在钢筋混凝土柱顶上，柱顶标高9.000m，柱上端铰接。
21m梯形钢结构屋架设计施工图：本建筑总长24000，材料采用Q245号钢，要求附加保证屈服点和碳的极限含量未注明焊缝厚度为5mm；未注明焊缝长度一律满焊。
