钢结构雨棚构造做法

南京钢结构设计公司18秒前1阅读0评论

钢结构雨棚是一种常见的建筑结构，它通常由钢材制成，并采用各种构造方法来保证其稳定性和耐久性。以下是钢结构雨棚的主要构造方法：，，1. 焊接：这是最常见的构造方法之一，通过将多个钢构件焊接在一起，形成一个整体的结构。这种方法可以提供很高的强度和刚度，但需要专业的焊接技术和设备。，，2. 螺栓连接：这种方法使用螺栓将钢构件连接在一起，形成一种柔性的连接方式。这种方法适用于需要一定活动空间的建筑，因为它允许钢构件在一定范围内移动。，，3. 铆接：这种方法使用铆钉将钢构件连接在一起，形成一种刚性的连接方式。这种方法适用于需要较高强度和刚度的建筑，因为它提供了很好的抗拉和抗压性能。，，4. 组合构造：这种方法结合了上述几种构造方法，根据具体需求选择最合适的构造方式。这种方法可以根据需要调整钢构件的刚度、强度和活动范围，以满足不同的建筑要求。

钢结构雨棚构造做法

前期准备
- 型材选用需符合国家规范。
- 安装用的施工机具在使用前必须进行严格检验。
基础处理（以预埋件为例）
- 埋板安装流程
  1. 作业准备。
  2. 测量放线，根据土建标高基准线测预埋件标高中心线，检查预埋件标高偏差、左右偏差，整理结果确定预埋件分隔的调整处理方案，沿楼板外沿弹出墨线定出预埋件顶标高线。
  3. 埋板加工与栓眼打孔。
  4. 胀栓安装，然后进行验收。
钢结构制作与安装
- 加工准备及下料
  1. 按照施工图放样，放样和号料时要预留焊接收缩量和加工余量，并根据放样作样板。
  2. 钢材矫正，钢材下料前必须先进行矫正，矫正后的偏差值不应超过规范规定的允许偏差值，以保证下料的质量。热加工的型钢先热加工，待冷却后再号孔。
  3. 钢板预埋件及其他零件切割钻孔及喷防腐漆处理。
- 悬挂臂安装
  1. 采用焊接方式，需检查焊接节点，调节悬挂臂设计坡度，准确无误方能进行焊接。
  2. 先安装靠边一条悬挂臂，准确无误后，安装另一边一条悬挂臂，就位准确后点焊。然后以此两条悬挂臂为基准拉出悬挂臂的标高线，一一焊接剩余悬挂臂，并焊接无缝钢管。
  3. 型钢需接长时，先焊接头并矫直。对接焊缝应在焊缝的两端焊上引弧板，其材质和波口型式与焊件相同，焊后气割切除并磨平。
- 校准检验悬挂臂
  1. 检查现场连接部位的质量。
  2. 主要检查悬挂臂竖向面的不垂直度、受压对悬挂臂竖向面的侧面下垂、悬挂臂坡度，保证悬挂臂符合设计受力状态及整体稳定要求。
- 连接受力拉索（如有）
  1. 定位拉杆基准线、标高线，按要求安装预埋件，焊接栏杆。
  2. 按设计尺寸弹出纵横线及设计标高，用夹具夹紧，进行定位点焊，装配完毕，焊接玻璃爪底座。清除熔渣及飞溅物，不锈钢件表面喷白漆多遍防锈喷漆处理，以肢型钢内侧的油漆不得漏涂。
表面处理与防护
- 生锈钢材处理
  1. 打磨，把表面的锈点和不平整的地方打磨掉，要求平整。
  2. 用铁红色的醇酸防锈漆做第一道防锈，待干后再用环氧富锌底漆做第二道防锈，这两道防锈只能采用喷涂。
- 不生锈钢材处理
  1. 打磨，把表面不平整的地方打磨掉，平整度要求高。
  2. 喷涂一至两遍环氧富锌底漆。
  3. 用滚筒薄涂一道，然后马上用专用工具拉出木纹（如果有木纹需求）。如果钢管比较长，则需要进行分段施工。
  4. 木纹效果完成后需要进行防尘防水罩光面。漆施工建议采用喷涂，以表面均匀无遗漏。若需要焊接管材，则先安装后施工，在焊点验收通过后再进行施工；若是上镙丝的管材，则可以先施工后安装（最好在现场钢结构施工，因表面还未完全固化，二次搬运会损坏表面）。
顶部材料安装（根据不同顶部材料）

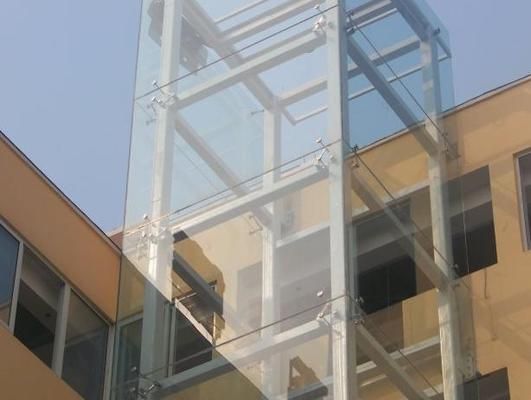

- 钢结构玻璃雨棚
  - 顶部为钢化玻璃或夹胶安全玻璃，在钢结构框架完成后安装玻璃。先进行氟碳底漆、焊爪点连接件、氟碳面漆等工序，再把制作好的玻璃安装好然后打密封胶。
- 钢结构铝板雨棚
  - 主龙骨架以钢结构为主，顶部选用铝板。安装铝板于钢结构框架之上即可，铝板雨棚的优点是铝合金不生锈、不变形，不必担心高空有掉落物掉下砸坏铝板雨棚，适用于飞机场、银行、大型超市、工程、校园、酒店、别墅等场所。
- 钢结构PC板雨棚（耐力板雨棚、阳光板雨棚）
  - 可分耐力板雨棚和阳光板雨棚，重量轻，有质保可以到达十年以上，但下雨时声音可能较吵。将PC板安装在钢结构框架上，具体安装方式根据板材特性进行操作（如预留伸缩缝等）。
安全与维护措施
- 现场焊接时，应在焊件下方加设接火斗。
- 施工人员配备必要的劳动保护用品，防止人员及物件坠落。防止密封材料在工程使用中溶剂中毒，且要保管好溶剂，以防发生火灾。
- 设专职安全员进行监督和巡回检查。
