钢结构箱型柱图纸教学（钢结构箱型柱施工流程图解钢结构箱型柱施工流程图解）

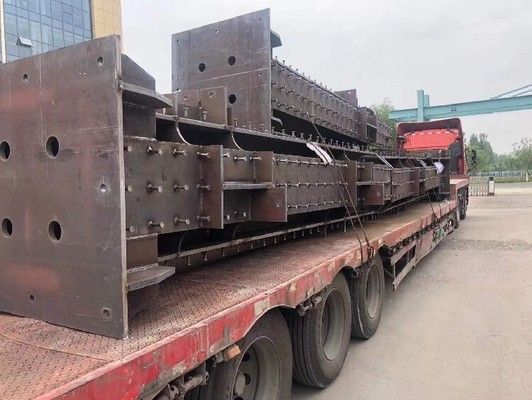

钢结构箱型柱施工流程图解，，本教学旨在指导学生了解并掌握钢结构箱型柱的施工流程。钢结构箱型柱是一种广泛应用于建筑中的结构形式，具有优良的抗震性能和承载能力。，，我们需要了解钢结构箱型柱的基本构造和特点。它由多个钢梁、钢板和连接件组成，通过螺栓连接形成一个完整的箱体结构。这种结构不仅具有很高的强度和稳定性，而且具有良好的抗风性能和耐久性。，，我们将详细介绍钢结构箱型柱的施工流程。施工流程包括以下几个步骤：，1. 设计阶段：根据建筑设计要求，确定钢结构箱型柱的尺寸、形状和材料等参数。，2. 制作阶段：根据设计图纸，进行钢材的切割、成型和焊接等工艺处理，制作出钢结构箱型柱的各个部件。，3. 安装阶段：将制作好的钢结构箱型柱部件运输到施工现场，按照设计要求进行组装和固定。，4. 检查与验收：对安装完成的钢结构箱型柱进行检查，确保其符合设计要求和质量标准。，5. 防腐处理：对钢结构箱型柱进行防腐处理，提高其使用寿命和耐久性。，，通过学习本教学，学生可以掌握钢结构箱型柱的施工流程，为今后从事相关工程工作打下坚实的基础。

钢结构箱型柱是一种常见的钢结构构件，具有高强度、轻质、易于加工等特点。在钢结构建筑中，箱型柱通常作为主要的承重构件，承担着重要的结构作用。以下是关于钢结构箱型柱图纸的教学内容：

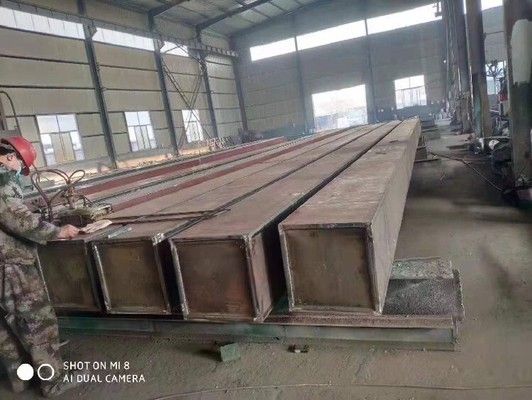

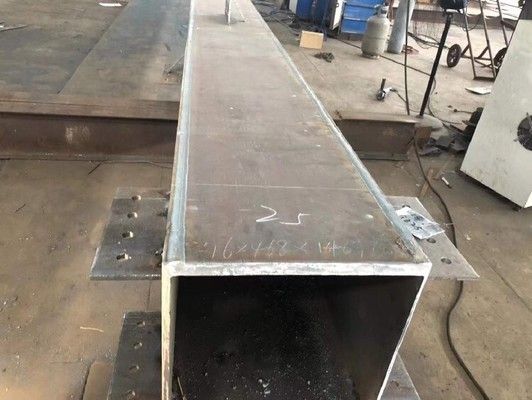

钢结构箱型柱是由四块钢板焊接而成的，它的制作工艺和焊接H型钢大体相同。钢结构箱型柱的设计图纸应该包括详细的尺寸标注、材料说明、焊接要求等内容。在实际制作过程中，还需要考虑到焊接收缩余量及后道工序中的端面铣的机加工余量。

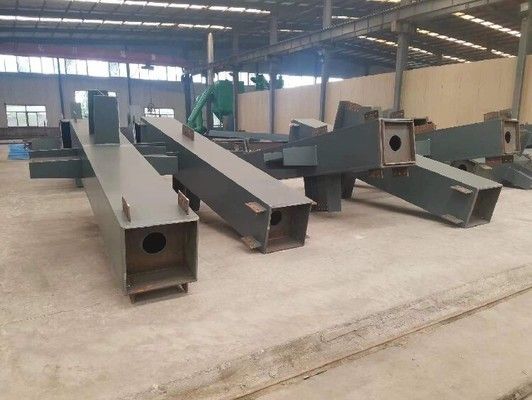

钢结构箱型柱的制作工艺主要包括以下几个步骤：首先，进行下料，需要使用数控火焰切割机进行柱板切割，开坡口方法为碳弧气刨切割K型坡口。然后进行调直校正，为柱身板拼装准确，需制备拼装胎膜。拼装顺序为：以上盖板为基准，然后放出横隔板与侧腹板的装配线，进行U型组立，后拼装下盖拼装完成后进行焊接。柱身主体焊接采用埋弧自动焊，加劲板焊接采用电焊机手工焊接，后一面隔板焊接电渣压力焊接的方法进行。最后进行调直矫正，后用端头铣床进行端头切割。

在钢结构箱型柱的制作过程中，需要注意的是，对于箱型柱钢结构来说，有两种检验方法：要求焊缝外观平整光洁，表面无裂痕，未焊透，未熔合、夹渣、飞溅等缺陷。对于构件的焊接接接头采用射线探伤和磁粉探伤，确认焊缝的宽度足够（即熔合良好）。

总的来说，钢结构箱型柱的设计图纸是钢结构箱型柱制作的重要依据，需要详细标注各项参数和技术要求。在制作过程中，需要严格按照图纸和技术要求进行操作，以确保钢结构箱型柱的质量和性能。
