摘要：，本文档提供了一份20米跨度钢结构大梁的设计与施工图纸，旨在指导相关专业人士进行钢结构大梁的设计与施工。该设计图纸详细描述了大梁的结构组成、尺寸、材料选择以及连接方式，确保了结构的稳定性和安全性。本文档还提供了相关的技术指导，包括大梁的安装、焊接、防腐处理等方面的具体操作方法，以帮助施工人员顺利完成工程。通过遵循这些设计和施工要求，可以确保大梁的质量和性能达到预期目标，为后续的使用和维护提供有力保障。

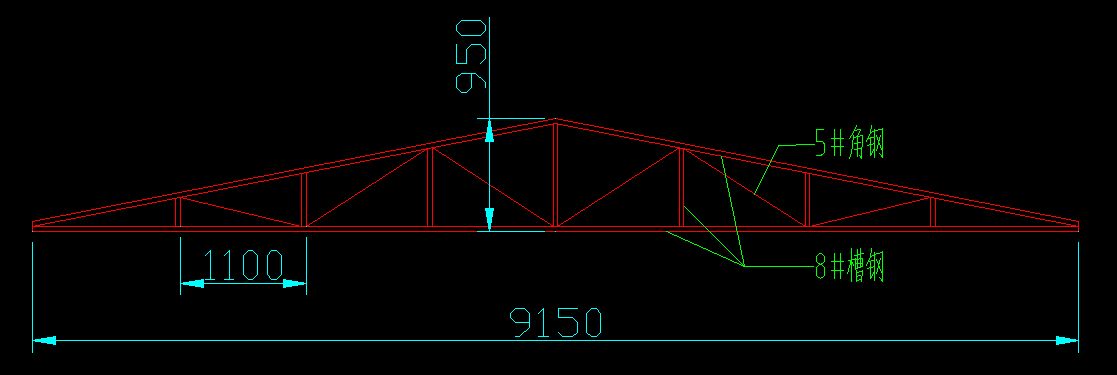

20米跨度钢结构大梁图

对于20米跨度的钢结构大梁，设计和施工都需要精确的图纸和技术指导。以下是关于20米跨度钢结构大梁的设计和施工的相关信息。

设计细节

在设计20米跨度的钢结构大梁时，需要考虑使用高强度钢材，并采用分段制作、焊接拼接的方法。具体的设计步骤包括设计图纸、分段制作、焊接拼接和检验验收。需要注意的是，受力均匀和稳定性是关键因素。

施工图资源

如果您需要具体的施工图，可以参考一些专业的建筑资料网站。例如，造价通建设行业大数据服务平台提供了轻钢20米跨度大梁设计的知识分享及心得交流，您可以了解更多相关信息并下载相关精品资料。此外，还有一些网站提供了20米跨度钢结构厂房的施工图下载，这些图纸包含了详细的结构设计和施工说明，可供参考。

结构选型

对于20米跨度的钢结构，通常会选用Q345型号的钢材，这是一种常见的结构用钢，具有良好的强度和可塑性。梁的截面高度一般可以取到梁跨的1/20到1/30之间，具体尺寸需要根据计算得出。例如，中间段梁高可以取500或550毫米，而两端变截面可以取750/800到500/550毫米之间。

优点概述

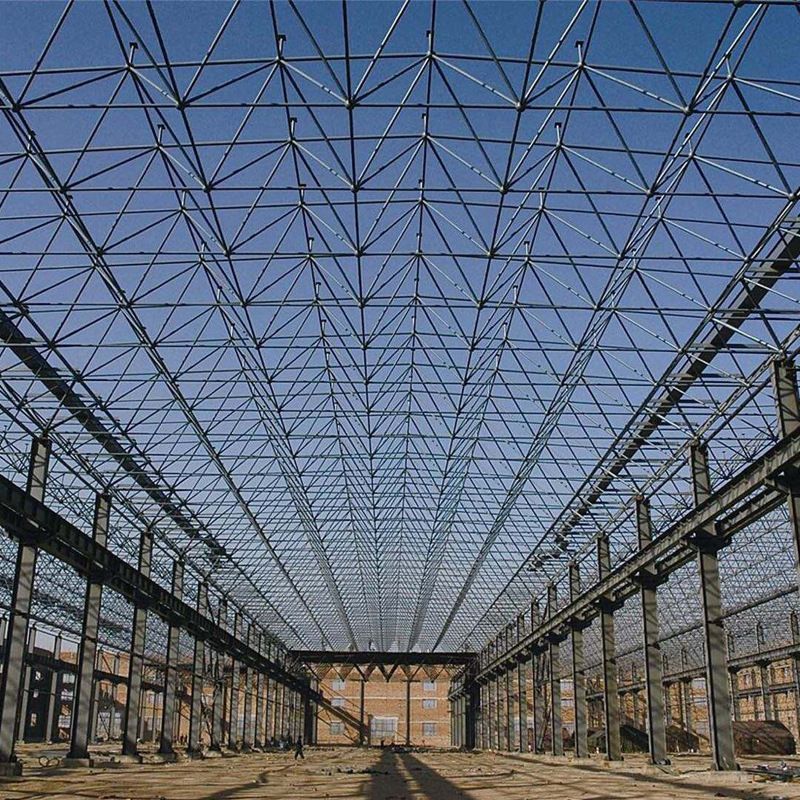

钢结构建筑具有广泛的适用范围，可以用于工厂、仓库、办公楼等多种建筑类型。它们的施工周期短，经久耐用，易于维修，并且具有现代感的美观实用性。此外，钢结构建筑的造价合理，自重轻，可以减少基础造价，并且建造速度快，能够早日建成投产。

结论

综上所述，20米跨度的钢结构大梁设计需要考虑材料的选择、结构的稳定性以及详细的施工图纸。通过参考专业的设计知识和施工图资源，可以确保钢结构大梁的安全性和功能性。
