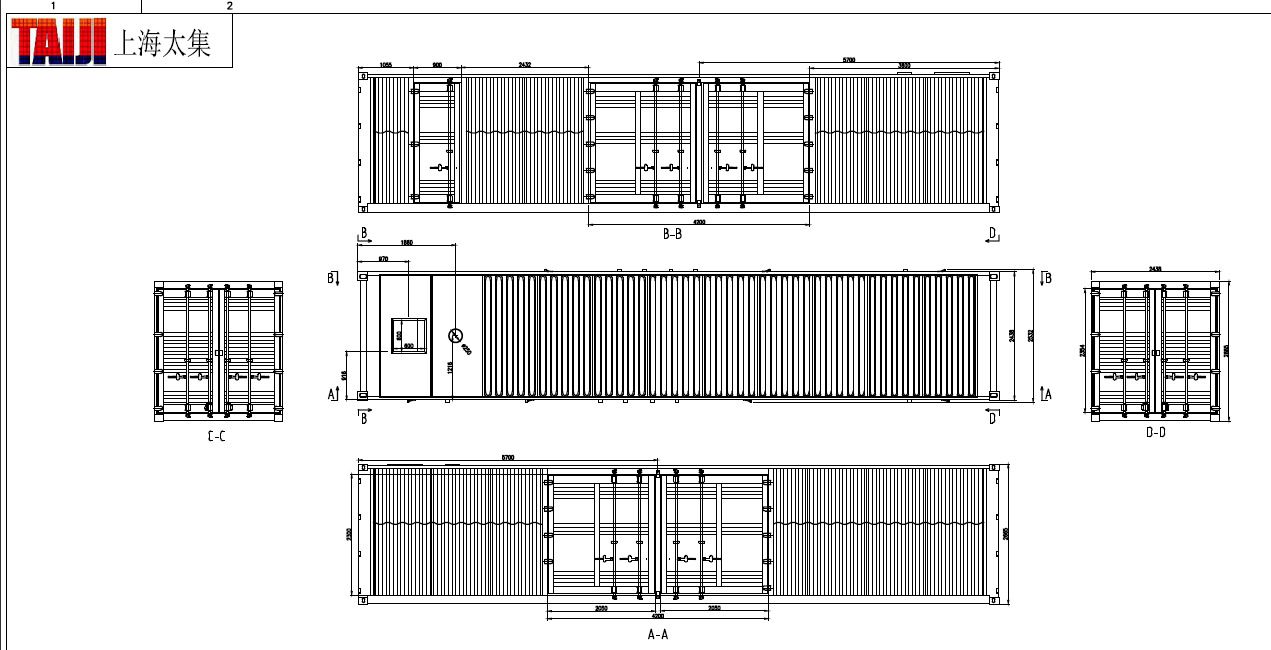

集装箱结构图部件图纸展示了集装箱的详细构造。图中包括了集装箱的正面、侧面和背面，以及各个部分的名称和尺寸。正面上标注有“门”字，侧面上有“侧壁”、“顶板”、“底板”等字样，背面则标有“后壁”、“前壁”等。每个部件的尺寸都以毫米为单位标注在图纸上，方便读者了解集装箱的实际尺寸。还有一些特殊的标记，如“铰链”、“锁扣”等，用于指示集装箱的开合方式和锁紧机制。整体来看，这份集装箱结构图部件图纸为设计、制造和维修集装箱提供了详细的参考依据。

集装箱结构图部件图纸

集装箱主要部件结构图解

冷藏集装箱的主要部件结构图解包括整体结构、角件、底架、前后框、门板、侧板和顶板。这些部件共同构成了冷藏集装箱的基本结构，其中底架是冷藏集装箱特有的，而干货箱则没有底架。各侧箱体采用夹心结构，中间为保温层，两侧为金属层。

集装箱基本构造图

钢制集装箱的基本构造图展示了集装箱的关键部件，如角件（corner casting）和角柱（corner post）。角件位于集装箱的八个角上，用于支撑、堆码、装卸和栓固集装箱，通常配有扭锁。角柱是连接顶角件与底角件的立柱，是集装箱的主要承重部件。此外，大多数ISO钢制集装箱都配有通风口，允许空气进出箱体，有助于调节箱内温度和湿气。

集装箱CAD图纸

对于需要更详细设计的用户，可以参考集装箱的CAD图纸。CAD图纸提供了集装箱的精确尺寸和结构细节，包括基础平面布置图、一层梁配筋图、负一层梁配筋图等。这些图纸内容完整，表达清晰，制图严谨，可供设计师下载使用。例如，某多层框架结构配筋图包含了基础平面布置图、一层梁配筋图、负一层梁配筋图等。

集装箱结构分类及图纸

集装箱的结构分类及图纸还包括集装箱的分类及图纸尺寸。例如，20尺货柜的外尺寸为20英尺×8英尺×8英尺6吋，40尺货柜的外尺寸为40英尺×8英尺×8英尺6吋，而另一个40尺货柜的外尺寸为40英尺×8英尺×9英尺6吋。

综上所述，集装箱的结构图部件图纸包括整体结构图、基本构造图和详细的CAD图纸。这些图纸可以帮助设计师和制造商更好地理解和应用集装箱的设计和技术规范。
