集装箱结构设计图怎么画（集装箱结构设计）

泸州钢结构设计公司13秒前1阅读0评论

集装箱结构设计图的绘制是确保集装箱在运输过程中安全、稳定和高效的关键步骤。以下是绘制集装箱结构设计图的一般步骤：，，1. 确定设计目标：明确集装箱的设计要求，包括其尺寸、载重能力、耐久性和安全性等。，，2. 选择材料：根据设计要求选择合适的材料，如钢材、铝合金或复合材料等，并确定材料的规格和性能参数。，，3. 设计集装箱的基本结构：根据集装箱的使用环境和功能需求，设计集装箱的基本结构，包括底板、侧壁、顶板、门和盖等部分。，，4. 计算载荷和稳定性：根据集装箱的用途和重量，计算所需的载荷和稳定性，以确保集装箱在运输过程中的安全。，，5. 绘制集装箱结构图：使用绘图软件或手绘方法，将集装箱的基本结构和计算结果绘制出来，形成集装箱结构设计图。，，6. 验证和优化：对集装箱结构设计图进行验证和优化，确保其满足设计要求和安全标准。，，通过以上步骤，可以绘制出符合要求的集装箱结构设计图，为集装箱的制造和使用提供指导。

一、使用装柜软件绘制

选择装柜软件
- 可以选择如悠闲装箱这类装柜软件，注册可免费试用30天，体验打托计算、装柜计算服务，无需任何费用，能够一键生成集装箱装箱图、装柜方案、装柜动画等。
输入货物信息
- 在软件中输入货物的尺寸、重量、数量等相关信息。
选择集装箱规格
- 挑选适合的集装箱规格，包括集装箱的类型、尺寸和容量等信息。
生成装箱方案
- 软件会自动生成最佳的装柜指导图、方案、动画，并以图文表格形式呈现。
查看和保存
- 查看生成的装箱图，可以根据需求保存、打印或导出，以备参考和分享。

二、手动绘制

（一）绘制集装箱轮廓

选择工具

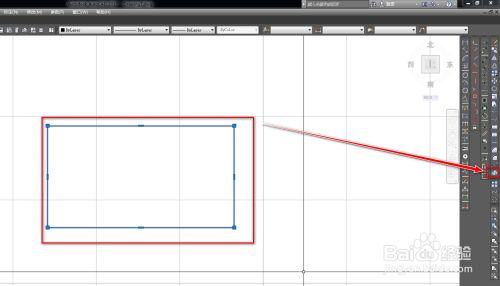

- 如果是手绘，可以使用尺子和铅笔在纸上绘制；如果使用软件绘制（如CAD等）则利用软件中的绘图工具，如在CAD中可以利用直线、偏移、修剪工具等进行绘制，例如绘制一个集装箱平面图，在CAD2008软件中按照尺寸用这些工具来画轮廓，窗可以用青色显示（颜色也可自行设定），其他窗也可改为青色，利用h+空格键的快捷键等操作辅助绘图。
确定尺寸
- 按照实际集装箱尺寸绘制轮廓，无论是手绘还是软件绘制都要保证尺寸的准确性，比例失调可能会影响后续结构设计的合理性。

（二）绘制货物（若有涉及货物布局与结构关系）

确定货物尺寸
- 根据货物的实际尺寸来绘制货物的轮廓，在集装箱内合理安排位置。如果是手绘需要用比例来确保准确性；若是软件绘制则可以精确输入尺寸数值。
考虑摆放方式
- 货物的摆放要考虑空间利用、稳定性等因素，例如较重的货物放在底部，形状规则的货物可以紧密排列等。

（三）绘制集装箱结构细节

箱壁结构

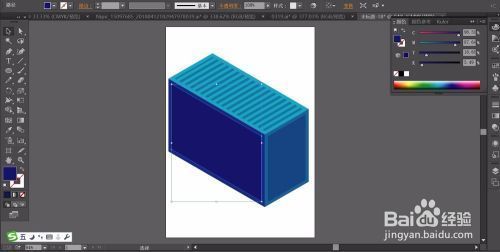

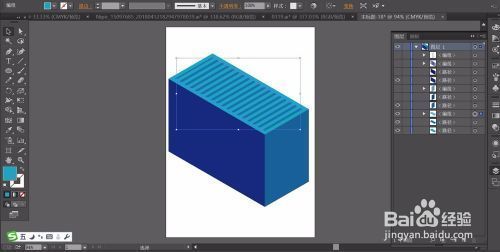

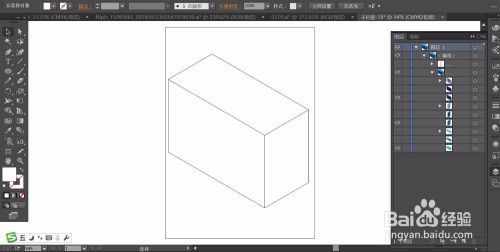

- 如果使用类似钢笔工具（如在绘制集装箱图片设计时），绘制出集装箱的顶部、左侧面与右侧面，让三个面交集在一起，构成整个集装箱的路径，然后分别填充不同颜色来区分不同面，如淡蓝色、蓝色、深蓝色分别填充顶部、右侧面、左侧面等路径，还可以进一步绘制侧面的矩形路径并复制排列填充淡蓝色来体现纹理效果等操作，也可以通过画多个面然后拉伸等方式构建（如在3DMax画集装箱时，画好一个面，线画好后拉伸即可，其他几个面同理）。
钢结构（如果有）
- 用钢笔画出集装箱右侧的钢结构，在每一根钢结构上面画出左侧面、右侧面、顶部等，并用不同明度的灰白色来填充这些结构件，从而让钢结构呈现出来。
