混凝土植筋深度如何计算（抗震楼板植筋深度标准）

防城港钢结构设计11秒前1阅读0评论

在抗震设计中，混凝土植筋深度的计算至关重要。根据《建筑抗震设计规范》GB 50011-2010的规定，抗震楼板植筋深度标准如下：，，1. 当采用预应力钢筋时，植筋深度应为混凝土层厚度的1/4至1/3，且不应小于60mm。，2. 当采用普通钢筋时，植筋深度应为混凝土层厚度的1/5至1/3，且不应小于60mm。，3. 对于抗震墙，植筋深度应根据结构构件的承载力和抗震性能要求确定。，，在抗震设计中，混凝土植筋深度的计算需要综合考虑多种因素，以确保结构的安全性和可靠性。

混凝土植筋深度计算相关因素

基本倍数关系
- 在一些情况下，常见的植筋深度有10D、12D、15D（这里的D指的是钢筋的规格）。例如工程要求使用直径为6毫米的钢筋，植筋深度为10D时，施工时植筋的深度至少要达到60毫米，只能更深，不能更浅。
不同楼板类型
- 一般钢筋混凝土楼板（A级）：大部分情况下，深度不少于50mm。
- 抗震规范设计的钢筋混凝土楼板（B级）：深度一般不少于100mm。
- 内墙和外墙楼板（C级）：深度一般不少于150mm。这些深度是根据搭建钢筋混凝土楼板所用材料的质量、型号、抗拉强度等来确定的。
基于规范公式计算
- 公式原理：规范对植筋钢筋受拉承载力设计值的计算公式为N = fyAs，植筋深度的计算是按照钢筋和植筋胶的结合发生破坏来考虑的。其中，植筋承载力是完全取决钢筋的强度来决定的，简单来说，植筋合不合格，测试屈服时植筋不应被拔出来。
- 示例计算：例如在c30混凝土基材上植入20的三级钢筋，在混凝土保护层、箍筋规格、植筋间距都按较有利的前提下，植筋的基本锚固长度计算出来应该为Ls = 16d。但这只是较有利的情况，且只是基本锚固长度。考虑了构件类别、重要性、湿度、温度、延性等一系列修正系数后，植筋的锚固深度设计值很容易就达到或者超过20d。对于纯悬梁、悬挑板、受力较重要的构件，植筋深度应该还要深。
根据相关系数和表格计算（按《混凝土结构加固设计规范》GB50367 - 2013）
- 涉及系数
  - ψN：考虑各种因素对植筋受拉承载力影响而需加大锚固深度的修正系数，ψN = ψbrψwψT。
  - ψbr：考虑结构构件受力状态对承载力影响的系数，当为悬臂结构构件时，ψbr = 1.5；当为非悬挑的重要构件接长时，ψbr = 1.15；当为其他构件时，ψbr = 1.0。
  - ψw：混凝土孔壁潮湿影响系数，对耐潮湿型胶粘剂，按产品说明书的规定值采用，但不得低于1.1。
  - ψT：使用环境的温度（T）影响系数，当≤600C时，取ψT = 1.0；当600C < T≤800C时，应采用耐中温胶粘剂，并应按产品说明书规定的ψT值采用；当T > 800C时，应采用耐高温胶粘剂，并应采取有效的隔热措施。
  - ψae：考虑植筋位移延性要求的修正系数，当混凝土强度等级低于C30时，对6度区及7度区一、二类场地，取ψae = 1.1；对7度区三、四类场地及8度区，取ψae = 1.25；当混凝土强度高于C30时，取ψae = 1.0。

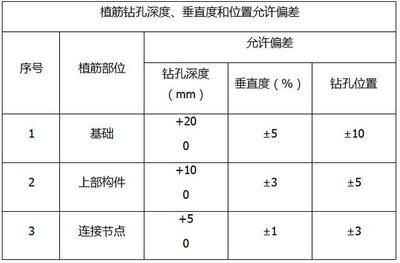

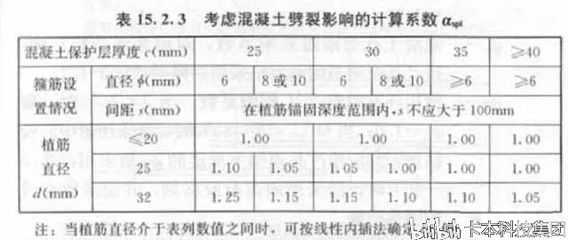

  - aspt：考虑混凝土劈裂影响的计算系数。
  - fy：植筋用钢筋的抗拉强度设计值，fyHRB335 = 300N/mm，fyHRB400 = 360N/mm。

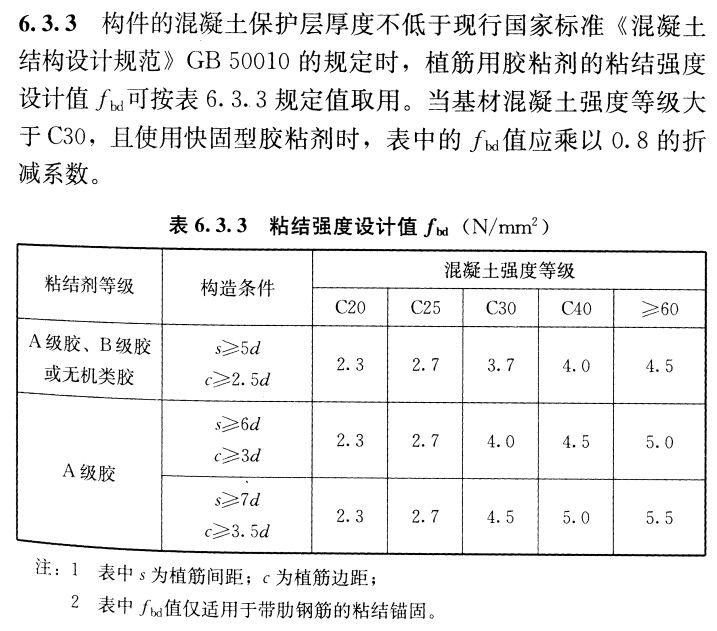

  - fbd：植筋用胶粘剂的粘结强度设计值（可查相关表格确定）。
- 计算步骤示例
  - 首先确定植筋的基本锚固深度：Ls = 0.2asptd*fy/fbd。（d为植筋钢筋直径）
  - 然后计算植筋锚固深度设计值：Ld≥ψNψaeLs。
  - 例如当d取值1时，ls项数值表示n倍d植锚深度；当使用表中的fbd值时，其构件的混凝土保护层厚度，应不低于现行国家标准《混凝土结构设计规范》GB50010的规定值。同时，在植筋锚固深度范围内，s（间距）不应大于100mm，且植筋间距s1≥5d，s2≥2.5d（s1为植筋间距，s2为植筋边距），当植筋直径介于表列数值之间时，可按线性内插法确定aspt等相关数值。
