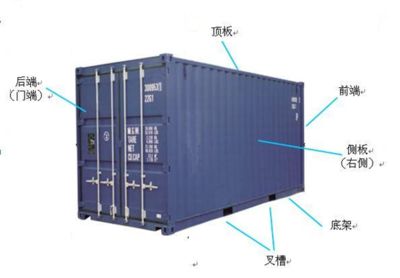

干货集装箱结构图的绘制步骤包括**确定基础框架、添加侧板和顶板、设计前端和后端以及考虑锁杆支架和锁杆凸轮锁头等**。下面详细分析如何绘制干货集装箱的结构图：，，1. **确定基础框架**， - **底架**：作为干货集装箱的基础，通常由坚固的材料制成，如钢板或木材。底架的设计要保证足够的强度和稳定性，以支撑整个集装箱的重量。， - **侧板**：侧面板通常由较薄的板材组成，用来提供集装箱的侧向保护和支持。它们需要有足够的厚度来承受运输过程中可能遇到的撞击和压力。， - **顶板**：顶部板覆盖在集装箱的顶部，起到防水和保护内部货物的作用。它通常由轻质材料制成，以减轻整体重量并方便堆叠。，，2. **添加侧板和顶板**， - **侧板**：侧板位于底架的两侧，为集装箱提供侧面的保护和结构支持。它们通常与底架固定在一起，确保集装箱的稳定性和安全性。， - **顶板**：顶板位于集装箱的顶部，不仅保护内部货物免受外界环境的影响，还有助于保持货物的干燥和防止雨水侵入。顶板通常设有通风口和排水系统，以适应不同气候条件下的使用需求。，，3. **设计前端和后端**， - **前端**：前端是集装箱的前部开口，用于装卸货物。它通常设有门和窗，以便进行货物的进出操作。， - **后端**：后端是指集装箱的后部，没有门，主要用于堆放货物。后端的设计要确保货物的稳定堆放，避免因重心偏移导致倾倒的风险。，，4. **考虑锁杆支架和锁杆凸轮锁头**， - **锁杆支架**：锁杆支架安装在集装箱的一端，用于连接锁杆和凸轮锁头，确保集装箱在运输过程中的安全锁定。， - **锁杆凸轮锁头**：锁杆凸轮锁头是一种机械装置，安装在集装箱的另一端，通过旋转锁杆凸轮来锁定集装箱，确保其在整个运输过程中的稳定性

干货集装箱结构图的绘制方法

干货集装箱是一种常见的集装箱类型，用于装载干散货。绘制干货集装箱结构图可以帮助我们更好地理解和规划集装箱内部空间的利用。以下是根据搜索结果提供的绘制干货集装箱结构图的步骤和注意事项。

1. 准备工作

在开始绘制之前，需要准备好必要的工具和资料。你可以选择使用专业的装箱计算软件，如悠闲装箱，这些软件可以自动生成集装箱装箱图、方案和动画。如果你更倾向于手动绘制，那么尺子和铅笔是必不可少的工具。

2. 绘制集装箱轮廓

使用尺子和铅笔在纸上绘制集装箱的外部轮廓。确保按照实际集装箱的尺寸进行绘制，这样才能保证图纸的准确性。如果你使用的是CAD软件，可以通过输入坐标点来确定直线和圆弧的位置，从而绘制出集装箱的二维或三维图形。

3. 绘制内部结构

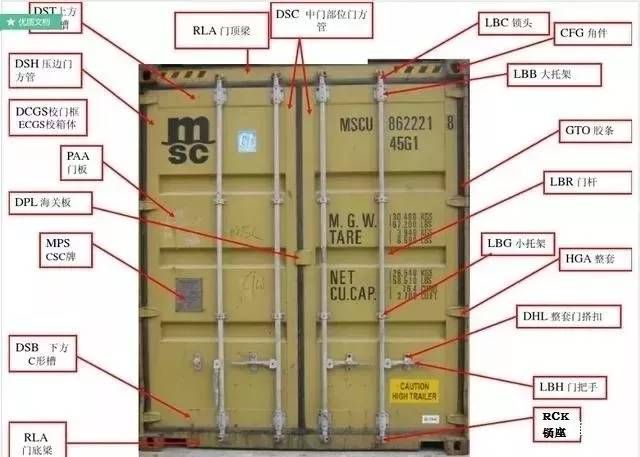

在集装箱的外部轮廓内，根据干货集装箱的基本构造图，绘制出内部的关键结构，如角件（corner casting）、角柱（corner post）、通风口等。这些结构是集装箱的主要承重部件，对于集装箱的耐用性和安全性至关重要。

4. 标注详细信息

在图纸上标注出集装箱的各项详细信息，包括但不限于箱主代号及顺序号、尺寸类型代码、重量标志牌等。这些信息对于集装箱的识别和管理非常重要。

5. 检查和调整

完成初步绘制后，仔细检查图纸上的每一个细节，确保所有结构和信息都准确无误。如果有任何疑问或错误，及时进行修正。使用装柜计算软件可以更快速准确地生成集装箱装箱图，尤其对于复杂的装箱问题非常有帮助。

6. 生成最终图纸

如果你使用的是装箱计算软件，软件会自动生成集装箱装箱图、方案和动画。你可以保存、打印或导出这些文件以便于参考和分享。如果手动绘制，确保图纸清晰可见，并且所有重要信息都得到体现。

结论

通过上述步骤，你可以绘制出一张详细的干货集装箱结构图。无论是使用专业软件还是手动绘制，关键在于确保图纸的准确性和完整性。希望这些信息能够帮助你顺利完成图纸的绘制。
