室内钢管架子搭设方案设计旨在为建筑施工提供一种高效、安全且经济的解决方案，以支撑和固定各种建筑材料和设备。该方案采用高强度的钢管作为主要材料，通过精心设计的结构和布局，确保架子的稳定性、承载力和安全性。在搭建过程中，考虑到现场环境、空间限制以及操作便利性，方案还提供了灵活多变的设计选择，以满足不同施工阶段的需求。该方案还强调了对工人的安全保护措施，包括定期检查、安全防护装置的使用以及紧急情况下的应急预案。通过这些综合措施的实施，室内钢管架子搭设方案旨在为建筑施工提供一个可靠、可靠的平台，促进项目的顺利进行。

以下是一份室内钢管架子搭设方案设计：

一、工程概况

• 本室内钢管架子搭设工程位于[具体地点]，用于[说明室内钢管架子的用途，如室内装修、设备安装等]。室内空间尺寸为[长×宽×高]，根据具体工程需求确定相关尺寸。

二、施工准备

（一）技术准备

1. 仔细研读室内施工图纸，明确各区域的功能要求、空间布局以及与钢管架子搭设相关的结构特点等内容，确保架子搭设符合整体施工规划 。
2. 编制详细的室内钢管架子搭设专项施工方案，方案内容涵盖搭设标准、工艺流程、安全防护措施等关键要素。
3. 对参与施工的人员进行全面的技术交底，使其清楚了解搭设方案的各项要求、操作流程以及质量和安全控制要点 。
4. 准备齐全相关的施工验收规范标准资料，以便在施工过程中随时查阅，确保施工质量符合要求。

（二）物资准备

1. 材料计划
   • 根据室内架子搭设的规模和设计要求，精确计算钢管、扣件、脚手板、安全网等主要材料的用量。例如，按照架子的高度、跨度以及承载要求确定钢管的长度和数量。
   • 钢管应选用符合国家标准的直缝电焊钢管，其质量应满足相关规范要求，如外径、壁厚等参数。扣件需采用可锻铸铁或铸钢制作，质量可靠，具有足够的强度和韧性。脚手板可选用木脚手板或钢脚手板，木脚手板厚度应不小于50mm，宽度不小于200mm，且无腐朽、扭曲等缺陷；钢脚手板应符合相应的钢材质量标准。安全网应具有足够的强度和耐冲击性，能有效防止人员和物体坠落。
2. 材料采购与验收
   • 从正规的供应商处采购材料，确保材料质量合格，要求供应商提供产品质量合格证、检测报告等相关资料。
   • 对进场的材料进行严格验收，检查钢管的外观是否有裂缝、变形，扣件的活动部位是否灵活，脚手板的规格是否符合要求，安全网的网目尺寸、强度等是否达标。对于不合格的材料坚决予以退回，防止其进入施工环节。
3. 施工机具设备及工具准备
   • 储备足够的施工机具设备，如电动扳手用于拧紧扣件，提高搭设效率；手推车用于搬运钢管、扣件等材料。
   • 准备常用的施工工具，如扳手、螺丝刀、锤子等，确保施工人员在搭设过程中能够方便地进行操作。
4. 劳保用品配备
   • 为施工人员配备齐全的劳保用品，包括安全帽、防护手套、防护眼镜等，保障施工人员的人身安全。
   • 建立材料管理制度，对材料的存放、发放、使用等环节进行规范管理，确保材料供应及时、合理，减少材料的损耗和浪费。

三、钢管架子搭设

（一）基础处理

1. 由于是室内搭设，首先要确保地面平整、坚实。如果地面为混凝土结构且表面较为光滑，可直接在上面搭设钢管架子；若地面不平整，需进行找平处理，如采用水泥砂浆进行局部修补。
2. 对于一些特殊地面（如地毯、木地板等），需要采取保护措施，如铺设木板或橡胶垫，防止钢管对地面造成损坏。

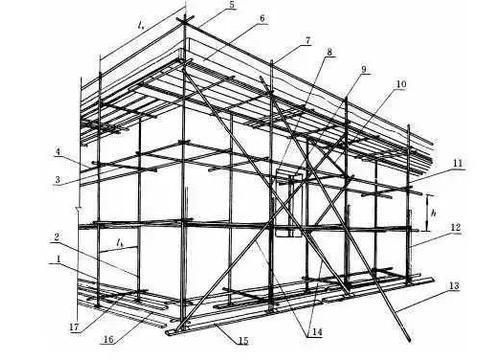

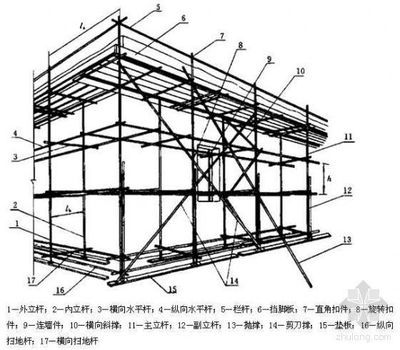

（二）立杆设置

1. 根据室内空间和使用要求确定立杆的间距。一般在纵向和横向的立杆间距不宜大于1.5m，以保证架子的稳定性。
2. 立杆底部应设置垫板，垫板可采用厚度不小于50mm的木板或钢板，以分散立杆的压力，防止立杆下沉。
3. 立杆应垂直于地面，其垂直度偏差不得大于架高的1/300，且全高偏差不大于100mm。在搭设过程中可使用经纬仪或吊线锤进行检查校正。

（三）横杆设置

1. 横杆包括大横杆和小横杆。大横杆应设置在立杆内侧，其步距（上下大横杆之间的距离）一般为1.2 - 1.8m。
2. 小横杆应贴近立杆布置，用扣件与大横杆扣紧，小横杆在墙上的搁置长度不应小于100mm，并且小横杆应每隔1 - 2根立杆设置一道，以增强架子的整体性。

（四）剪刀撑设置

1. 剪刀撑应沿架子高度连续设置，与地面的夹角宜在45° - 60°之间。
2. 剪刀撑的宽度不应小于4跨，且不应小于6m。剪刀撑斜杆的接长应采用搭接或对接，采用搭接时，搭接长度不应小于1m，且应不少于3个扣件固定。

（五）脚手板铺设

1. 脚手板应铺满、铺稳，不得有探头板。如果采用木脚手板，其两端应采用直径为4mm的镀锌铁丝箍两道。
2. 脚手板可采用对接平铺或搭接铺设。对接平铺时，接头处必须设两根小横杆，脚手板外伸长度应取130 - 150mm；搭接铺设时，接头必须支在小横杆上，搭接长度应大于200mm，其伸出小横杆的长度不应小于100mm。

（六）安全防护设施

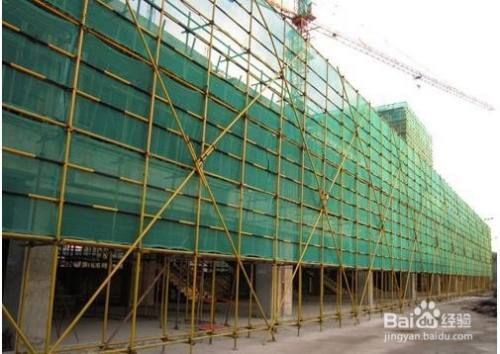

1. 在钢管架子的外侧应满挂安全网，安全网应采用符合国家标准的密目式安全网，其目数应不低于2000目/100cm2。安全网的连接应牢固，不得有破损、漏洞等情况。
2. 在架子的操作层，应设置高度不低于1.2m的防护栏杆，并在防护栏杆内侧设置高度不低于180mm的挡脚板，防止人员和物体坠落。

四、质量控制

1. 钢管、扣件等材料必须符合质量标准，材料进场时要严格检查验收，对不符合要求的材料坚决退场。
2. 架子搭设过程中，严格按照设计方案和施工规范进行操作，每搭设一步都要进行检查，如立杆的垂直度、横杆的水平度、扣件的拧紧力矩等。扣件的拧紧力矩应控制在40 - 65N·m之间。
3. 搭设完成后，由项目技术负责人组织相关人员进行验收，验收内容包括架子的整体稳定性、杆件的连接牢固性、安全防护设施的完整性等，验收合格后方可投入使用。

五、安全管理

1. 施工前对所有施工人员进行安全教育培训，使其熟悉钢管架子搭设过程中的安全注意事项，如高处作业安全要求、防止物体打击等。
2. 施工过程中，严禁施工人员酒后上岗作业，严禁在架子上嬉戏打闹。
3. 定期对钢管架子进行检查，特别是在恶劣天气（如大风、暴雨等）后，检查架子的稳定性、杆件是否有变形、安全防护设施是否完好等，发现问题及时整改。
4. 当室内钢管架子需要拆除时，应按照由上而下、先搭后拆的原则进行，拆除过程中要有专人进行监护，防止发生意外事故。
