引弧板在钢结构焊接过程中扮演着核心角色，其设计和使用对确保焊缝质量和焊接效率至关重要。引弧板的主要功能是引导和稳定电弧，从而减少焊接过程中的飞溅和氧化，提高焊缝质量。它通常由导电性能良好的材料制成，如铜或铝，并设计有特定的形状以适应不同的焊接环境和需求。，，在实际应用中，引弧板的位置和角度需要根据焊接工艺的要求进行精确调整。在对接焊时，引弧板应位于两焊件之间，以确保电弧能够顺利通过焊缝区域；而在角焊时，引弧板则需放置在焊件的角落处，以便形成稳定的焊接接头。正确的引弧板位置不仅有助于减少热输入，还能有效控制熔池流动，避免焊缝缺陷的产生。，，引弧板的设计和应用是钢结构焊接技术中的关键要素，对于保证焊接质量和效率具有显著影响。

钢结构引弧板详解

引弧板的重要性

引弧板在钢结构焊接中扮演着至关重要的角色。其主要作用是确保焊接过程的稳定性和焊接质量，避免焊缝引弧和收弧处产生未熔合、夹渣、气孔、裂纹等缺陷。特别是在多层焊时，这些缺陷会在焊缝两端堆积，问题更加突出。

引弧板的使用条件

• 焊缝类型：是否为直接传力焊缝。
• 荷载情况：是否承受动力荷载。
• 板件厚度：板件是否很厚，焊缝尺寸是否很大。

引弧板的设计要求

• 材质选择：引弧板和引出板的材质应与被焊母材材质相近，一般不能使用大于被焊钢材的强度的材料。
• 坡口设计：引出板、引弧板上应该具有母材焊缝相近的坡口。
• 引出长度：焊缝引出长度应大于80mm。其引弧板和引出板宽度应大于80mm，长度宜为板厚的2倍且不小于100mm，厚度应不小于10mm。

引弧板的正确使用方法

安装步骤

1. 选择合适的引弧板：根据焊接要求和母材材质选择合适的引弧板。

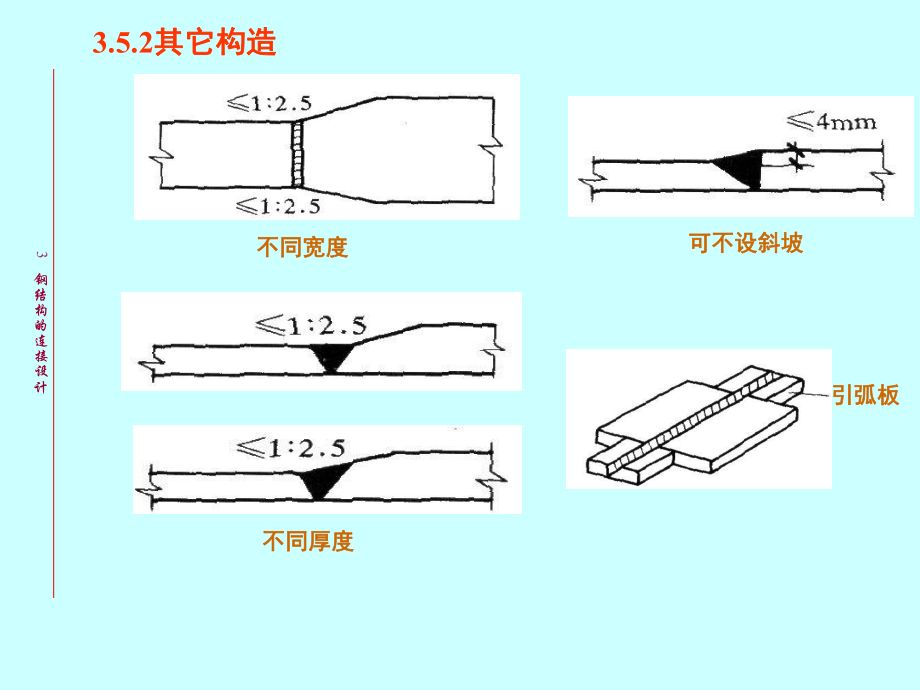

2. 安装位置：在焊缝两端安装引弧板，确保其位置准确无误。
3. 焊接过程：在焊接过程中，注意观察引弧板的熔化情况，确保焊接质量。

焊接完成后的处理

• 去除引弧板：焊接完成后，应用火焰切割去除引弧板和引出板，并修磨平整。
• 避免损伤母材：切除引弧板和引出板时，禁止用锤击落，以避免撕裂母材，造成局部应力集中。

特殊情况下引弧板的使用

不使用引弧板的情况

• 低强度钢：对Q235b等低强度钢，可以不装引弧板。
• 轻小簿构件：厚度8mm以下的轻小簿构件可以不装引弧板。
• 非承载重载荷构件：对于普通的焊接H形构件，如果腹板与翼缘之间仅是构造焊缝，非承载重载荷、无交变载荷的构件，应力极小，其端部可以不用引弧板。

自动化生产线中的引弧板

在自动化、智能化生产线中，引弧板和引出板的使用是必要的。尽管可以利用边角料制作标准规格的引弧板，但这会增加成本，并且安装后实现良好的过渡连接较为困难。

引弧板的设计创新

新型引弧板的设计

近年来，出现了新型引弧板的设计，如带有弹簧和底座的转动板，这种设计使得焊接前不需要手工电弧焊固定引弧板，焊接后也不用切割引弧板，操作方便，省时省力。

引弧板的材料选择

在选择引弧板的材料时，不仅要考虑其与被焊母材的相容性，还要考虑其焊接性能和耐久性。合适的材料可以提高焊接质量和效率。

综上所述，引弧板在钢结构焊接中起着至关重要的作用。正确使用和维护引弧板，不仅可以提高焊接质量，还可以延长结构的使用寿命。
