钢架结构的内力图是一种用于分析钢架结构在受力状态下内部应力分布的图表。它通过将钢架结构划分为不同的单元，并计算每个单元的应力值，然后将这些应力值绘制在同一张图上，以便于观察和比较不同位置、不同方向上的应力分布情况。，，钢架结构的内力图可以帮助工程师和设计师了解钢架结构在实际受力情况下的内部应力状态，从而评估其安全性和稳定性。通过对内力图的分析，可以发现潜在的安全隐患，如应力集中、裂缝产生等，并采取相应的措施进行改进和优化。，，钢架结构的内力图还可以为材料选择、截面设计和施工工艺提供依据。根据内力图的结果，可以选择适合的钢材类型和规格，以满足结构强度和刚度的要求；设计时可以参考内力图的分布规律，合理安排截面尺寸和形状，以提高结构的承载能力和抗变形能力；施工过程中可以根据内力图的指示，选择合适的施工方法和工艺，以确保结构的稳定性和安全性。

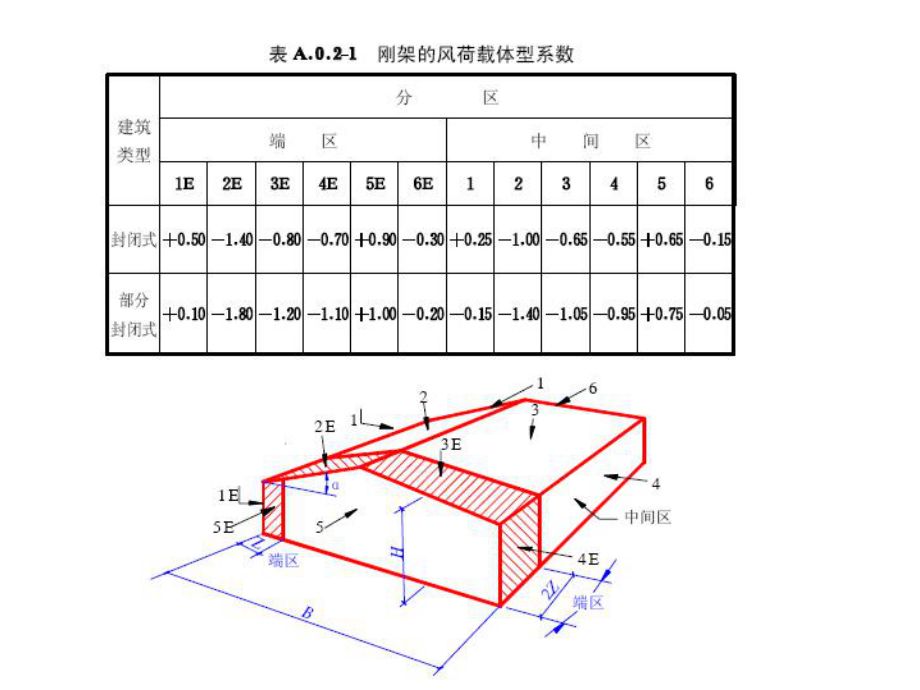

钢架结构的内力图

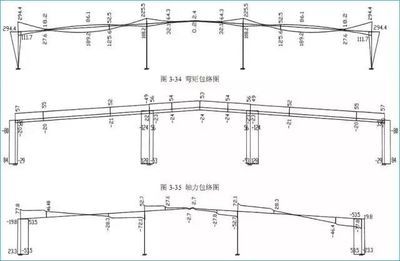

钢架结构的内力图是表示结构内部各截面上内力分布情况的图形，对于分析和设计结构至关重要。以下是关于钢架结构内力图的一些关键点：

内力图的特征

1. 无荷载区段：在没有外荷载作用的区段，剪力图（V图）为平直线，弯矩图（M图）为斜直线。当剪力为正时，弯矩图线相对于基线为顺时针转（锐角方向）；当剪力为负时，弯矩图线为逆时针转；当剪力为零时，弯矩图为平直线。

2. 均布荷载区段：在均布荷载作用的区段，剪力图（V图）为斜直线，弯矩图（M图）为二次抛物线，抛物线的凸出方向与荷载指向一致，剪力为零处弯矩有极值。

3. 集中荷载作用处：在集中荷载作用处，剪力图（V图）有突变，突变值等于该集中荷载值，弯矩图（M图）为一尖角，尖角方向与荷载指向一致；若剪力发生变号，则弯矩有极值。

4. 集中力偶作用处：在集中力偶作用处，弯矩图（M图）有突变，突变值等于该集中力偶值，剪力图（V图）无变化。

5. 铰节点一侧截面上：若无集中力偶作用，则弯矩等于零；若有集中力偶作用，则弯矩等于该集中力偶值。

6. 自由端截面上：若无集中力（力偶）作用，则剪力（弯矩）等于零；若有集中力（力偶）作用，则剪力（弯矩）值等于该集中力（力偶）值。

绘制步骤

绘制钢架结构的内力图通常包括以下几个步骤：

1. 计算支座反力：首先需要通过静力平衡条件计算出结构的支座反力。
2. 截面法求内力：选择适当的截面，利用截面法求出截面上的内力，包括轴力、剪力和弯矩。
3. 绘制内力图：根据求得的内力值，按照上述特征绘制内力图。

实例分析

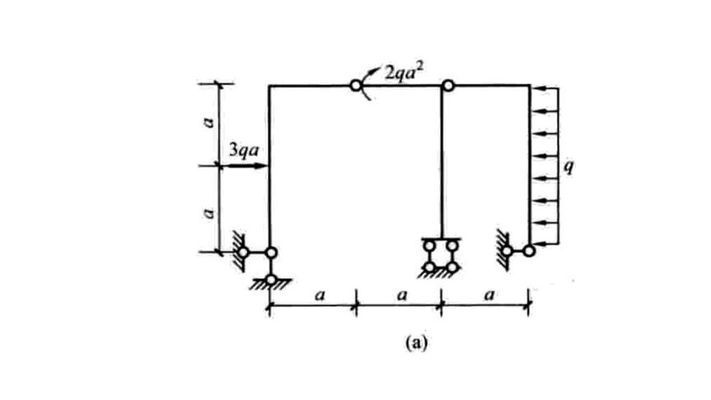

以一个简单的刚架为例，假设刚架受均布荷载q作用，长度为l，可以按照以下步骤绘制弯矩图：

1. 计算支座反力。
2. 在均布荷载作用区段，弯矩图为二次抛物线，凸出方向向下。
3. 在无荷载区段，弯矩图为斜直线。
4. 绘制完整的弯矩图，确保在集中力偶作用处弯矩图有突变。

通过以上步骤，可以准确地绘制出钢架结构的内力图，从而为结构的安全性和稳定性提供重要依据。
