梯形钢屋架施工图绘制要求主要包括以下几个方面：，，1. 设计参数：根据工程需求和现场实际情况，确定屋架的跨度、柱距、高度等参数。，，2. 结构计算：根据设计参数，进行结构力学分析，包括荷载计算、强度计算、稳定性计算等，确保结构安全可靠。，，3. 材料选择：根据荷载计算结果，选择合适的钢材规格、型号和数量，满足结构性能要求。，，4. 制作工艺：根据设计图纸和技术规范，制定屋架制作工艺流程，包括切割、焊接、成型等工序。，，5. 质量控制：在施工过程中，严格执行质量标准和检验制度，对关键部位进行重点检查，确保施工质量符合要求。，，6. 安全措施：在施工过程中，采取相应的安全防护措施，如设置警示标志、配备防护设备等，确保施工人员的安全。，，7. 验收标准：在施工完成后，按照相关标准和规范进行验收，确保屋架结构性能和外观质量达到设计要求。

梯形钢屋架施工图绘制要求

梯形钢屋架的施工图绘制是一个细致且技术含量较高的过程，它不仅需要精确的尺寸和比例，还要考虑到结构的稳定性和安全性。以下是根据提供的搜索结果总结的梯形钢屋架施工图绘制的主要要求：

图纸布局和内容

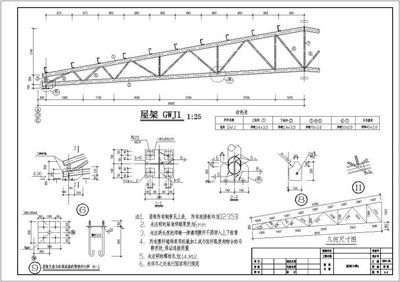

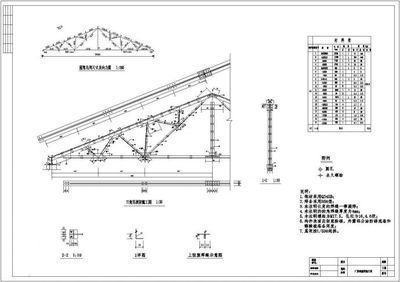

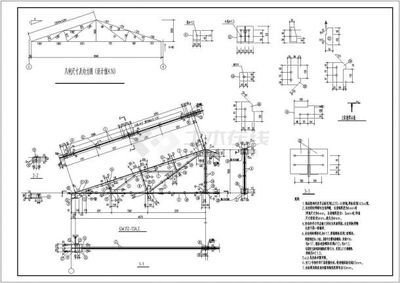

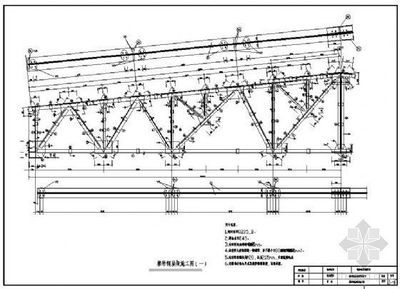

施工图的布局应该包括简图、屋架图（上下弦平面图）、端部侧视图、断面图，节点详图，以及材料表等内容。这些内容共同构成了施工图的完整信息，为施工提供了详细的技术指导。

绘制比例和说明

施工图的绘制比例通常有两种，一种是杆件轴线的比例，另一种是杆件截面和节点的比例。轴线比例一般是截面和节点比例的1/2。这样的比例设置有助于在图纸上清晰地展示结构的各个部分，同时也方便了施工人员的理解和操作。

图线和标注

在施工图中，图线的宽度和类型有着严格的规定。例如，细实线通常用于尺寸界线，而中粗斜短线则用于表示起止符号。此外，尺寸的注写要求正确、完整、清晰、合理，包括尺寸界线、尺寸线、起止符号和尺寸数字等要素。这些细节的准确性和规范性对于保证施工质量至关重要。

结构设计和计算

施工图不仅要展示结构的外观，还需要包括结构设计的计算和分析。这包括承载能力极限状态和正常使用极限状态的计算，以及静力分析、动力分析和稳定性分析等。这些计算和分析的结果将直接影响到结构的安全性和稳定性。

细节处理和沟通协调

在绘制施工图的过程中，需要注意细节处理，确保图纸的清晰度和完整性。同时，与相关人员进行充分的沟通和协调，确保图纸能够满足各方的需求。此外，遵守相关规范和标准，确保图纸的合规性和合法性也是不可忽视的一环。

综上所述，梯形钢屋架的施工图绘制要求涵盖了从图纸布局、绘制比例、图线标注到结构设计计算等多个方面。这些要求旨在确保施工图的准确性和实用性，从而为梯形钢屋架的顺利施工提供坚实的基础。
