钢结构基础梁平面布置图通常包括以下要素：，，1. 梁的尺寸和位置：明确地标出每根梁的长度、宽度以及它们在平面图中的位置。，2. 支撑结构：列出所有支持梁的结构，如柱、墙或其他支撑点。，3. 连接件和固定点：标注梁与柱、梁与墙以及其他连接点的连接方式和固定点。，4. 预埋件：如果需要，提供预埋件的详细描述，包括其位置、大小和材料。，5. 荷载分布：展示梁上可能承受的荷载类型和分布情况，例如集中荷载、均布荷载等。，6. 施工图说明：对图纸进行简短解释，说明如何执行施工。，7. 材料清单：列出所有用于制作该平面图的材料，包括钢材、连接件、固定件等。，8. 其他相关信息：根据需要添加任何其他相关数据或注释。，，钢结构基础梁平面布置图是工程师设计钢结构时的重要参考资料，它确保了结构的稳固性和安全性。

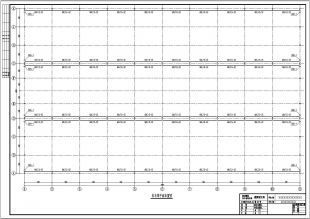

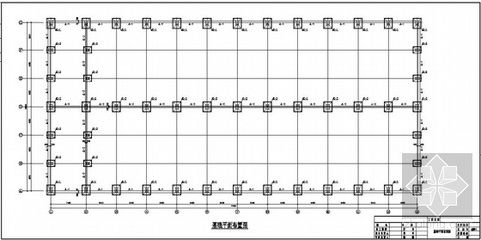

钢结构基础梁平面布置图

钢结构基础梁平面布置图是钢结构设计中的一个重要组成部分，它详细展示了基础梁的位置、尺寸以及其他相关参数。以下是关于钢结构基础梁平面布置图的一些详细信息。

基本概念

基础梁平面图是假想用一个水平面沿房屋底层室内地面附近将整幢建筑物剖开后，移去上层的房屋和基础周围的泥土向下投影所得到的水平剖面图。在基础平面图中，只画出基础墙、柱及基础底面的轮廓线，基础的细部轮廓（如大放脚）可省略不画。凡被剖切到的基础墙、柱轮廓线，应画成中实线，基础底面的轮廓线应画成细实线。

绘制内容

基础梁平面布置图应包括以下内容：

1. 基础平面图的形成：基础平面图是假想用一个水平面沿房屋底层室内地面附近将整幢建筑物剖开后，移去上层的房屋和基础周围的泥土向下投影所得到的水平剖面图。
2. 基础平面图的表示方法：在基础平面图中，只画出基础墙、柱及基础底面的轮廓线，基础的细部轮廓（如大放脚）可省略不画。凡被剖切到的基础墙、柱轮廓线，应画成中实线，基础底面的轮廓线应画成细实线。
3. 基础平面图的尺寸标注：基础平面图的尺寸标注分内部尺寸和外部尺寸两部。外部尺寸只标注定位轴线的间距和总尺寸。内部尺寸应标注各道墙的厚度、柱的断面尺寸和基础底面的宽度等。

绘制方法

绘制基础梁平面布置图需要遵循以下步骤：

1. 收集资料：收集施工现场的地形地貌、气候条件、周边环境等相关资料。
2. 确定功能区域：根据施工需要，确定各功能区域的位置和范围。
3. 绘制基础设施：根据需要，绘制出临时设施、施工机械和材料等基础设施。
4. 标注安全措施：在图纸上标注出安全措施的位置和类型。
5. 标注其他信息：根据需要，标注出施工进度计划、施工方法、质量要求等信息。
6. 审核和修改：对图纸进行审核和修改，确保图纸的准确性和实用性。
7. 实施和监督：根据图纸实施现场布置，并对现场进行监督和管理，确保施工现场的安全和秩序。

注意事项

在绘制钢结构基础梁平面布置图时，需要注意以下几点：

• 整体规划原则：总平面布置图应全面考虑施工场地、施工道路、施工设备、施工材料以及人员活动等各个方面，使它们协调一致。
• 因地制宜原则：总平面布置图的设计应根据施工场地的实际情况进行规划，充分利用场地的自然条件和现有条件。
• 安全第一原则：总平面布置图的设计应考虑到施工过程的安全，采取必要的安全措施。
• 经济合理原则：总平面布置图的设计应考虑到成本效益，在满足使用要求的前提下，尽量降低成本。

综上所述，钢结构基础梁平面布置图是钢结构设计中的重要工具，它不仅展示了基础梁的位置和尺寸，还包括了详细的标注和设计原则。在实际操作中，需要遵循一定的绘制步骤和注意事项，以确保图纸的准确性和实用性。
