集装箱部件结构图怎么画（草图大师集装箱外结构图的绘制方法）

在草图大师中绘制集装箱部件结构图，需要遵循以下步骤：，，1. 打开草图大师软件，新建一个项目。，2. 选择“创建新图层”选项，为每个部分设置不同的颜色和线型。，3. 绘制集装箱的外部轮廓，使用矩形工具绘制一个长方体，然后调整其大小以适应集装箱的实际尺寸。，4. 添加集装箱的内部结构，包括隔板、地板、墙壁等。同样地，使用矩形工具绘制相应的形状，并调整大小。，5. 为各个部分添加细节，例如门、窗、通风口等。这可以通过在相应的位置添加圆形或多边形来实现。，6. 检查整体比例和对称性，确保所有部分都正确放置。，7. 保存草图大师文件，以便后续编辑和修改。

没有找到关于“集装箱部件结构图怎么画”的直接答案，以下是草图大师集装箱外结构的绘制方法可供参考：

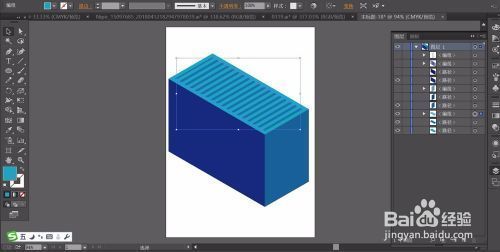

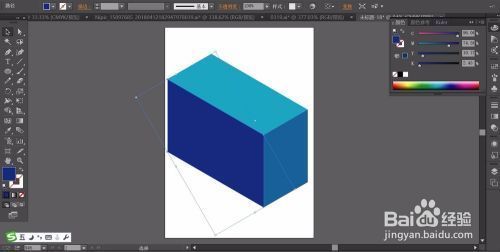

1. 画一个长方形的盒子，如果你想做细，在底面先画好类似凹凸的折线，直接推拉一个高度就行了。

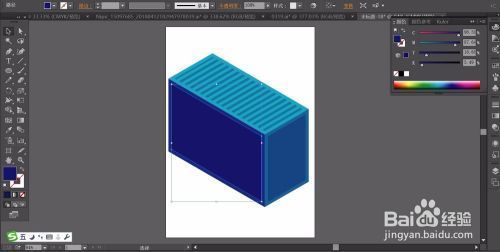

2. 如果还想在细，贴上贴图或者喷颜色。
3. 既然做剖面，那前提你是想要表现出里面的哪个部位来。剖面图也就是把你的柜子外面的一块割下去，露出里面的东西来。

以上就是草图大师集装箱外结构的绘制方法，但具体的集装箱部件结构图的绘制可能需要更专业的知识和技能。建议咨询专业人士或机构进行学习和实践。
