钢结构箱型柱图纸

在设计钢结构箱型柱时，首先需要确定其尺寸和形状。箱型柱通常具有矩形或正方形的横截面，并带有四个角点。这些角点通常是直角或钝角，以确保结构的稳定性和承载能力。，，需要选择合适的材料来制造箱型柱。钢材是一种常用的材料，因为它具有良好的强度和韧性。钢材还具有较好的可塑性和加工性，使得制造过程更加简单和高效。，，在制作箱型柱的过程中，需要进行焊接或螺栓连接以将多个钢构件连接在一起。焊接是最常用的连接方式，因为它可以提供较高的强度和稳定性。焊接过程中可能会产生一些热应力和变形，因此需要采取适当的措施来减少这些问题。，，对箱型柱进行测试和检查以确保其安全性和可靠性。这包括对其强度、刚度和稳定性的评估，以及对焊接和连接质量的检查。只有通过这些测试和检查，才能确保箱型柱在实际使用中能够安全地承载负荷。

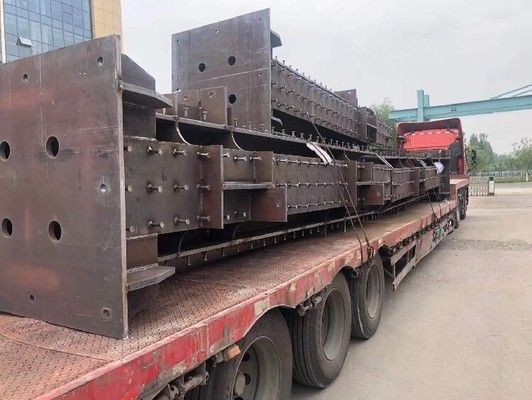

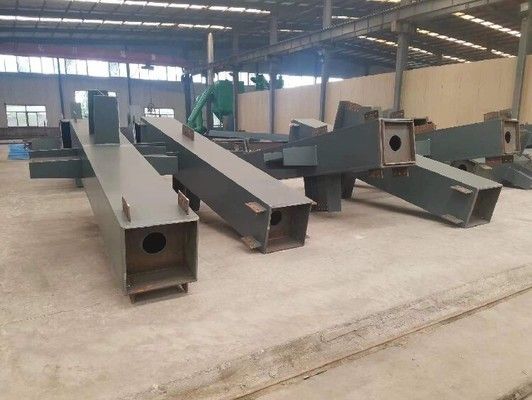

钢结构箱型柱是一种常见的钢结构构件，广泛应用于高层钢框架和钢结构重型厂房中。以下是关于钢结构箱型柱图纸的相关信息：

• 箱型柱具有抗扭和抗翘曲刚度大、整体性优、稳定性好、受力均匀、安装方便等特点。
• 箱型柱是由四块钢板焊接而成，制作工艺与焊接H型钢大体相同。
• 箱型柱下料采用数控火焰切割机进行柱板切割，开坡口方法为碳弧气刨切割K型坡口。
• 箱型柱拼装工艺方法包括：以上盖板作为拼装基准，在其拼装面上按施工图要求分别放出隔板及侧腹板装配线，并用样冲标志；先拼装上盖板与隔板，拼装在胎模上进行，装配好后，须施焊完毕方可进行下道工序；腹板装配前须检查腹板的平直度，装配时采用一个方向装配，先定位中部加劲板，后定位腹板；箱体结构整体拼装在U型结构全部完成后进行，先将U型结构腹板边缘矫正好，使其不平度〈L/1000，然后在下盖板上放出腹板装配定位线，翻转与U型结构拼装，采用一个方向装配，定位点焊采用对称施焊法；隔板后一面焊接采用电渣压力焊接，采用设备电渣压力焊焊接。

这些信息提供了关于钢结构箱型柱图纸的基本概念和技术细节，但请注意，具体的图纸设计可能会根据不同的项目需求和标准有所变化。如果您需要获取具体的图纸，建议联系专业的钢结构设计单位或制造商。
