梯形钢屋架课程设计日志

一、设计初期（规划与资料收集）

• 确定设计目标：
  • 在课程设计开始时，首先明确了本次梯形钢屋架设计的基本要求，例如要满足特定的建筑功能需求，包括面积、使用功能（如商业综合体中的商场、酒店、办公室等不同区域），同时还要考虑建筑的整体性、美观性、安全性等多方面因素。这是整个设计的大方向，为后续工作奠定了基础。参考[1]。
• 收集设计资料：
  • 收集与梯形钢屋架相关的各种资料，包括不同地区的荷载标准值（如基本风压、基本雪压、屋面活荷载、积灰荷载等）、建筑材料的性能参数（如钢材的型号Q345、Q235B等，混凝土的强度等级如C20等），以及相关的设计规范和标准。例如，了解到在哈尔滨地区的基本风压和基本雪压等数据，这些数据对于后续的荷载计算至关重要。参考[2]。

二、结构选型与分析

• 屋架结构形式选择：
  • 对梯形钢屋架的结构形式进行深入分析和比较。梯形钢屋架具有轻质、高强、易安装等优势，而且其结构形式能够较好地适应大跨度建筑的需求，同时还能满足不同功能区域的特殊要求。例如，对于商场区域可以在上部设计透明玻璃幕墙来增加采光；酒店区域可在内部加入隔音材料；办公室区域设置屋顶通风口来改善通风。在对比了三角形、抛物线形等其他结构形式后，最终确定采用梯形钢屋架。参考[1][3]。
• 计算分析方法确定：
  • 确定了梯形钢屋架的计算方法，包括承载能力极限状态和正常使用极限状态的计算。承载能力极限状态计算需要构建各种工况下的受力模型，以算出各个杆件的内力和变形；正常使用极限状态计算则要根据实际使用需求对屋架的挠度、振动等进行控制。在分析方法上，考虑到设计的复杂程度，计划手算与计算机辅助设计软件相结合，简单模型采用手算，复杂模型则借助软件进行计算和分析。参考[3]。

三、详细设计阶段

• 杆件设计：
  • 根据荷载计算结果和结构分析，开始设计梯形钢屋架的杆件，包括上弦杆、下弦杆和腹杆。上弦杆和下弦杆作为主要的承载构件，其材料的选择、截面尺寸的确定需要综合考虑荷载大小、跨度等因素。例如，在选择梁柱结构材料时，考虑到设计的可行性和经济性，采用Q345钢材。腹杆的设计要能有效地传递荷载，确定其合理的布置方式和连接节点。参考[1][3]。
• 节点设计：
  • 节点设计是保证梯形钢屋架整体稳定性的关键环节。确定节点的连接方式，如梁柱结构采用焊接连接方式，以保证连接的稳定性和安全性。同时，要考虑节点的受力情况，避免出现应力集中现象，对节点的构造进行优化，确保各个杆件之间的力能够有效地传递。
• 支撑设计：
  • 设计屋架的支撑系统，包括水平支撑和垂直支撑等。支撑系统能够增强屋架的整体稳定性，抵抗侧向力的作用。根据建筑的布局和受力特点，合理布置支撑的位置和数量，例如在屋架底部增加钢板连接，以增强钢架的整体稳定性。参考[1]。

四、安全性与稳定性考虑

• 自然灾害防护：
  • 考虑地震和风灾等自然灾害对梯形钢屋架的影响。针对风灾，采取在屋架上通过钢丝绳等材料进行固定的措施，防止风灾对建筑的影响；对于地震作用，在结构选型和杆件设计中，按照抗震设计规范，保证结构具有足够的抗震能力，如合理选择钢材的强度和杆件的截面尺寸等。参考[1]。
• 荷载组合与验算：

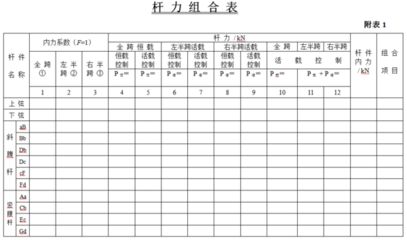

  • 进行荷载组合计算，考虑各种可能同时出现的荷载情况（如自重、活荷载、雪荷载、风荷载等），按照最不利的荷载组合对梯形钢屋架进行承载能力和正常使用极限状态的验算。确保在各种工况下，屋架的杆件内力、变形、挠度等都满足设计要求。

五、设计优化与完善

• 功能优化：
  • 根据不同功能区域的特殊要求对设计进行优化。如商场区域的采光问题，除了采用透明玻璃幕墙外，还可以优化玻璃的类型和安装角度，以提高采光效果；酒店区域进一步优化隔音材料的选择和安装方式，提高隔音效果；办公室区域调整通风口的大小和位置，以改善通风效果。
• 经济性优化：
  • 在保证结构安全性和建筑功能要求的前提下，对设计进行经济性优化。例如，重新评估钢材的用量，避免不必要的浪费，选择性价比高的建筑材料，优化杆件的截面尺寸，使其既能满足受力要求又能减少材料用量。

六、设计成果整理

• 设计说明书编写：
  • 详细编写设计说明书，包括设计计算过程、采用的设计规范和标准、结构选型的依据、杆件和节点的设计计算、支撑系统的设计、荷载计算与组合、安全性验算等内容。确保设计说明书内容完整、逻辑清晰，能够准确地反映整个设计过程。
• 图纸绘制：
  • 绘制梯形钢屋架的施工图，包括屋架的平面图、立面图、剖面图、节点详图等。图纸绘制要符合相关的制图标准，准确地表达出结构的尺寸、形状、连接方式等信息，以便于施工人员进行施工。
• 材料清单整理：
  • 整理梯形钢屋架所需的材料清单，包括钢材的型号、规格、数量，连接件的类型、数量，以及其他辅助材料的用量等。材料清单要准确无误，为材料采购提供依据。
