钢屋架结构详图是设计中的关键文件，它详细描述了屋架的尺寸、型钢规格和杆件组合。这些详图对于金属结构制作和施工至关重要，因为它们确保了结构的精确性和功能性。钢结构屋架作为建筑结构中常见的形式之一，其节点受力性能直接影响整体结构的稳定性和安全性。有限元法在分析钢结构屋架节点受力中发挥着重要作用，通过将连续体离散化为有限个单元，对每个单元进行分析，再组合得到整体结构的性能。，，研究旨在基于有限元法，对钢结构屋架节点的受力性能进行深入分析，包括节点类型、受力特点、破坏机理等方面。研究内容采用有限元软件建立钢结构屋架节点的精细化模型，考虑材料非线性、几何非线性和接触非线性等因素的影响，通过数值模拟和实验验证相结合的方法，对节点的受力性能进行全面评估。对不同类型的节点进行比较分析，探讨其受力性能和破坏机理的异同点。研究方法采用有限元法基本原理，通过将连续体离散化为有限个单元，对每个单元进行分析，再组合得到整体结构的性能。，，钢结构屋架的设计和分析需要综合考虑多种因素，如材料的力学性能、构件的尺寸和连接方式、以及环境条件等。设计过程中还需要考虑到施工的可行性和维护的方便性。钢结构屋架的维护工作同样重要，因为定期检查和维护可以延长其使用寿命并减少潜在的安全隐患。，，钢屋架结构详图的受力分析是确保建筑安全和功能的关键步骤。通过使用有限元法和其他先进的分析技术，可以有效地预测和评估结构在实际使用中的表现。随着技术的不断进步，未来的钢结构屋架设计将更加智能化和精确化，为建筑行业带来更高的效率和更好的性能。

钢屋架结构详图受力分析

钢屋架结构概述

钢屋架是一种由钢材为主要材料制成的屋面承重结构，具有强度高、自重轻、施工速度快等特点。它广泛应用于工业厂房、仓库、展览馆、体育场馆等大型建筑和设施中。

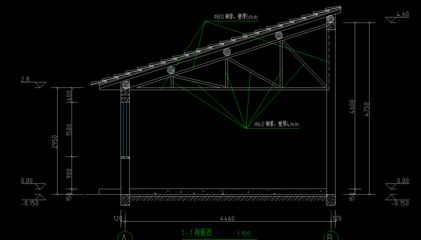

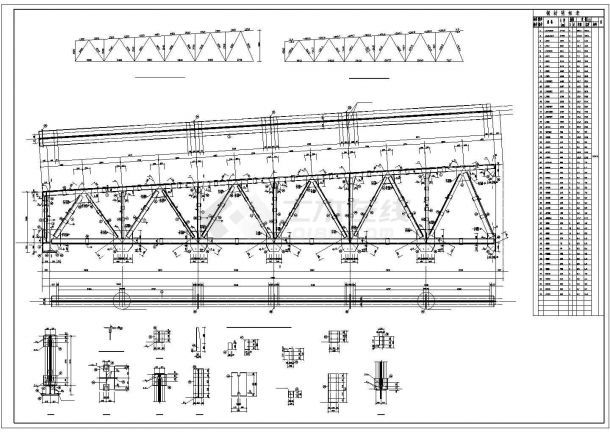

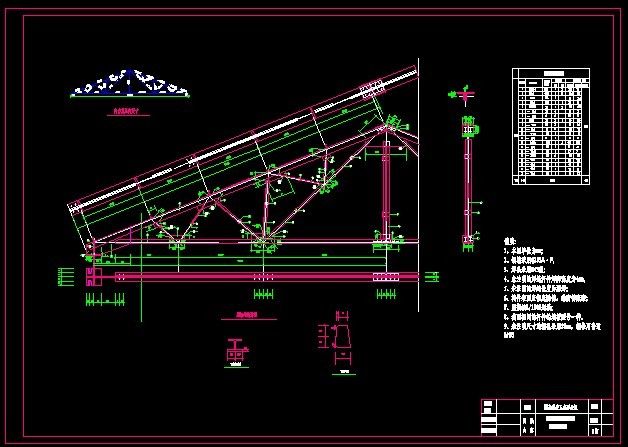

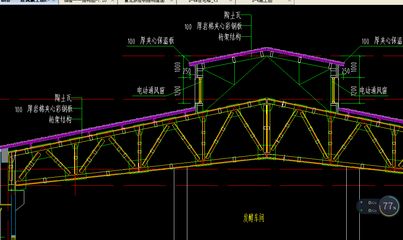

钢屋架结构详图

钢屋架的结构详图通常包括以下几个方面：

1. 构件尺寸：包括上弦、下弦、腹杆等构件的尺寸。
2. 节点详图：展示构件之间的连接方式，如焊接、铆接等。
3. 荷载分布：标明屋架承受的各种荷载，如恒载、活载等。
4. 内力分析：显示各构件的内力情况，如轴力、弯矩、剪力等。
5. 施工详图：包括焊接点、连接板等施工细节。

钢屋架结构受力分析

荷载统计和荷载组合

在钢屋架设计中，首先需要进行荷载统计和荷载组合。荷载包括恒载（如屋架自重）、活载（如积雪、风荷载等）以及其他可能的特殊荷载。荷载组合则是根据不同的设计规范，将这些荷载进行合理的组合，以确保结构的安全性。

内力计算

内力计算是钢屋架设计的重要环节。通过结构力学求解器或其他方式，可以算出各杆件的内力，包括轴力、弯矩和剪力。这些内力数据对于后续的截面设计和节点设计至关重要。

截面设计

根据内力计算结果，选择合适的截面形式。通常情况下，上弦和下弦的截面保持不变，而腹杆的截面可以根据具体受力情况进行调整。轴心受力构件、受压构件和受拉构件的截面设计需分别考虑，以满足强度和稳定性要求。

节点设计

节点设计涉及焊缝计算和连接板设计。节点是钢屋架的关键部位，其设计直接影响到整个结构的承载能力和安全性。通过详细的节点设计，可以确保各构件在节点处的有效连接和传递内力。

有限元分析

为了更精确地分析钢屋架的受力情况，可以利用有限元分析软件（如ANSYS、MIDAS/GEN等）建立结构模型，进行静力分析、动力分析等。有限元分析可以帮助识别结构中的薄弱环节，优化设计，提高结构的整体性能。

结论

通过对钢屋架结构详图的分析，结合详细的受力分析，可以确保钢屋架的设计既满足功能需求，又具备良好的安全性和经济性。在实际工程中，应综合考虑各种因素，进行科学合理的设计和施工。
