钢屋架图纸中中FGWJ(“fgwj”在钢结构施工图中代表钢屋架与轻钢结构区别)
FGWJ在钢结构施工图中代表钢屋架与轻钢结构的区别。它通常用于区分两种不同的建筑结构系统。在轻钢结构中,钢构件被用来建造房屋和建筑结构。而钢屋架则是由钢材制成的一种框架结构,用于支撑屋顶和其他建筑元素。这种区别主要在于它们的材料、设计和应用领域。轻钢结构通常使用轻质的钢材,如铝合金或镁合金,以减轻建筑物的重量并提高其抗震性能。相比之下,钢屋架则使用更重的钢材,以提供更大的承载能力和更强的结构稳定性。
钢屋架图纸中“FGWJ”的含义

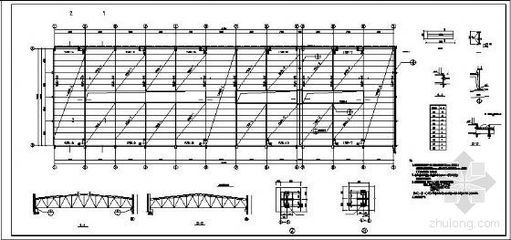

在钢结构施工图中,“FGWJ”通常代表钢屋架(Frame Girder)。钢屋架是钢结构建筑中重要的组成部分,主要用于支撑屋顶结构,承受并传递屋面荷载到建筑的其他部分。钢屋架的设计和施工需要详细的图纸,包括屋盖平面布置图、安装节点图、屋架详图、檩条详图、支撑详图等。
钢屋架图纸的内容

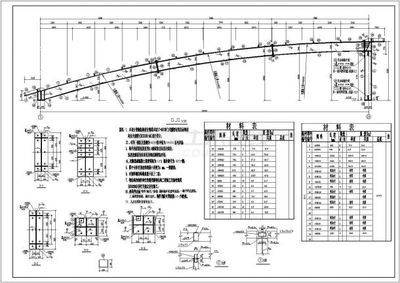

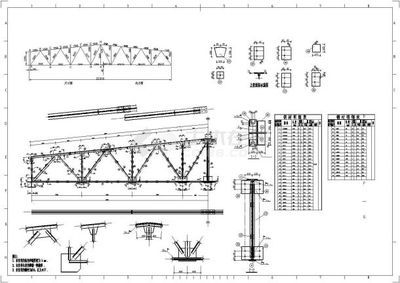

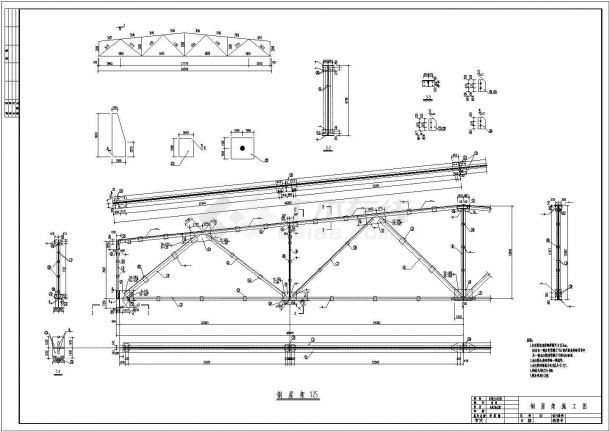

钢屋架图纸包含了钢屋架的设计细节,如几何尺寸、内力分布、杆件编号、材料表等。这些图纸是进行钢屋架施工的依据,施工人员需要根据这些图纸来制作样板、号料、加工或装配等。
钢结构图纸符号
在钢结构图纸中,除了“FGWJ”之外,还会使用其他的符号来表示不同的构件和连接方式。例如,GJ表示钢架,GL表示钢架梁或GJL,GZ表示钢架柱或GJZ,XG表示系杆,SC表示水平支撑,YC表示隅撑,ZC表示柱间支撑,LT表示檩条,TL表示托梁,QL表示墙梁等。
钢结构图纸的编制
钢结构设计图由设计单位提供,施工详图通常由钢结构制造公司根据设计图编制。这些图纸包括了钢结构的每个零件的放大图,标准细部尺寸、材质要求、加工精度、工艺流程要求、焊缝质量等级等。
结论
综上所述,“FGWJ”在钢屋架图纸中代表的是钢屋架,它是钢结构建筑中用于支撑屋顶的重要结构组件。钢屋架图纸包含了设计和施工所需的所有详细信息,是施工人员进行施工的依据。
