随着城市化进程的加快，地基沉降问题日益凸显，成为影响城市安全和居民生活的重要因素。为此，研发了地基沉降监测与预警系统，通过实时监控地面沉降情况，及时发现异常并发出预警，确保城市基础设施的安全运行。在极端天气条件下，该系统能够准确评估地基沉降变化，为决策提供科学依据，保障城市安全。

地基沉降监测与预警系统

地基沉降监测与预警系统是一种重要的技术手段，用于实时监测地基沉降情况，并在发现异常时及时发出预警，以保障建筑物和基础设施的安全。以下是关于地基沉降监测与预警系统的一些详细信息。

监测技术原理

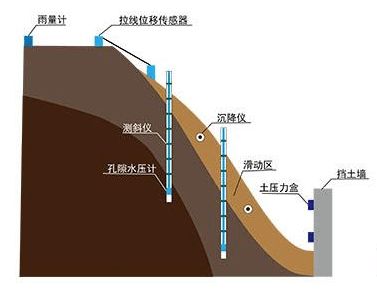

地基沉降监测技术主要是通过安装在地面或地下监测点上的传感器，如压力传感器、倾斜度传感器和水平位移传感器，来采集地基沉降数据。这些传感器可以实时将数据传输到监测中心，进行数据分析和趋势预测。例如，压力传感器用于监测土壤和岩石的压缩变形情况，倾斜度传感器用于监测土层倾斜角度的变化，水平位移传感器则用于监测建筑物或基础在水平方向的位移变化。

应用领域

地基沉降监测技术广泛应用于各种大型工程建设中，如高速公路、地铁、桥梁等。这些技术能够实时获取土体变形的监测数据，为科学地监测和提前预警地基沉降提供了有力的保证。

系统组成

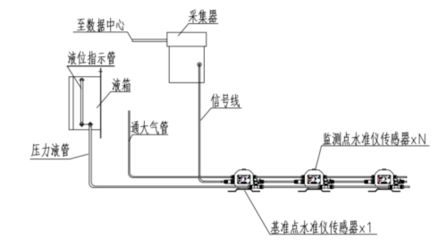

地基沉降监测与预警系统通常包括分布设置的监测站、基准站和监控预警中心。监测站中的GPS接收机和静力水准系统中的基准点安装在同一观测墩上，GPS接收机将接收到的卫星观测数据传送至监控预警中心，数据采集单元采集静力水准仪的监测数据，并将数据传送至监控预警中心。基准站中的GPS接收机接收基准站所在稳定区域点的卫星观测数据，并将该数据传送至监控预警中心。监控预警中心接收监测站和基准站传送的信息，并对数据进行处理、分析。

功能特点

地基沉降监测与预警系统具有多种功能特点，如物联网传感技术、远程设置、太阳能供电、高品质结构、高低温适应性、实时分析预警等。这些特点使得系统能够在各种复杂环境中稳定运行，持续为城市安全保驾护航。

预警等级

一些高级的地基沉降监测与预警系统还设置了四级预警等级，从低到高依次为蓝色、黄色、橙色和红色预警。每一级预警都对应着不同的位移距离和可能造成的风险程度，为相关部门提供了明确的行动指南。这种分级预警机制，既保证了预警的及时性，又提高了应急响应的针对性和有效性，有助于减少地面沉降带来的损失。

结论

地基沉降监测与预警系统是现代城市建设和发展中不可或缺的一部分。它通过先进的技术手段，如GPS定位、静力水准测量和物联网传感技术，实现了对地基沉降的实时监测和精准预警，为保障建筑物和基础设施的安全提供了强有力的支持。随着技术的不断进步，这些系统将会变得更加智能化和高效化，为未来的城市建设带来更多便利和安全保障。

地基沉降预警系统的成本分析

沉降监测技术在地震区的应用

地基沉降监测数据的实时处理方法

预警系统在极端天气下的表现

地面沉降安全预警系统的功能分析|卫星

注册免费邮箱注册VIP邮箱(特权邮箱，付费) 9.9专区 一卡通购买 地面沉降，作为地质环境恶化的一种表现形式，不仅威胁着建筑物的安全，还可能对城市的基础设施、地下管网乃至居民生活造成严重影响。 地面沉降安全预警系统以先进的技术手段，成为了守护城市安全的重要设备。 一、卫星定位，准确监测 地面沉降往往是一个缓慢而隐蔽的过程，传统监测手段难以捕捉其细微变化。 而地面沉降安全预警系统借助卫星定位技术，能够实现对监测区域的高精度、全天候监测。 通过对卫星数据的持续收集与分析，系统能够准确测量地表微小形变，即便是毫米级的沉降也能被及时捕捉。 这种高精度监测不仅为科学研究提供了宝贵数据，更为城市规划、建设及灾害防控提供了有力支撑，使相关人员能够基于数据做出更加准确的判断和决策。 二、野外防护等级高 为了确保监测数据的连续性和稳定性，地面沉降安全预警系统采用了直径114mm的加强型立杆作为支撑结构，材质坚固，能够承受恶劣天气和地质条件的挑战，此外，加装天线盖和避雷针等设计，进一步提升了设备的防护等级。 这些精心设计的防护措施，让系统能够在各种复杂环境中稳定运行，持续为城市安全保驾护航。 三、设置四级预警等级 地面沉降安全预警系统具有科学的预警机制。 系统根据监测到的数据变化，设置了四级预警等级，从低到高依次为蓝色、黄色、橙色和红色预警。 每一级预警都对应着不同的位移距离和可能造成的风险程度，为相关部门提供了明确的行动指南。 这种分级预警机制，既保证了预警的及时性，又提高了应急响应的针对性和有效性，有助于减少地面沉降带来的损失。 地面沉降安全预警系统，作为现代城市防灾减灾体系的重要组成部分，以其卫星定位的准确监测、野外高防护等级以及科学的四级预警等级设置，构建了一道坚实的防线，守护着城市的每一寸土地和每一位居民的安全。

智能监测,精准预警:特力康杆塔地基沉降监测设备守护电网安全

智能监测，精准预警:特力康杆塔地基沉降监测设备守护电网安全 产品别称:输电线路杆塔沉降在线监测装置、输电线路北斗杆塔沉降在线监测装置、杆塔地基沉降监测设备、输电杆塔沉降智能监测系统、 一、产品概述 杆塔地基沉降监测设备 电力杆塔作为电力输送的关键设施，其稳定性直接关乎电网的供电可靠性。 然而，自然因素及人为破坏等因素都可能对杆塔造成损害，导致塔基受损、变形甚至倒塌，严重威胁电网安全。 为了精准掌握杆塔沉降状况，TLKS-PMG-BDS杆塔地基沉降监测设备应运而生。 它利用北斗高精度定位技术，实时监测杆塔沉降情况，为输电线路杆塔管理带来革命性提升。 二、工作原理 TLKS-PMG-BDS杆塔地基沉降监测设备采用北斗相对定位原理，通过两台或多台接收机同步观测相同的北斗卫星，确定基线端点的相对位置或基线向量。 装置实时接收卫星信号，结合国家北斗地基增强站数据，通过通信传输网络将数据发送至数据中心。 数据中心利用北斗数据处理引擎进行基线解算，获取杆塔高精度的实时三维坐标，从而精准监测杆塔沉降情况。 三、功能特点 1.物联网传感技术:实时监测杆塔沉降、变形情况，适应不同天气和环境。 2.远程设置:灵活调整采集方式、时间、密度等，满足多样化需求。 3.太阳能供电:高性能锂电池辅助，确保设备在恶劣天气下正常运行≥30天。 4.高品质结构:双层金属不锈钢密封设计，抗电磁干扰、防雷、防雨、防尘。 5.高低温适应:系统支持在高低温条件下正常工作，适用范围广。 6.实时分析预警:根据位移、倾斜数据实时分析，提供决策依据，实现短消息、E-MAIL或声响预警、报警功能。 四、技术参数 1.精准度指标:水平精准度:±2.5mm+0.5ppm;垂直精准度:±5，mm+0.5ppm 2.信号跟踪:冷启动时间50s;温启动时间30s;热启动时间15s;信号重捕获1s 3.撞击和震动:抗2m跌落 4.指示:5个LED指示灯 5.数据输出:RTCM3.2MSM4 6.接口方式:RJ45，RS232 7.接头形式:TNC阴头 8.美国NGS认证:是

地面沉降安全在线监测预警系统解决方案

实时监测:地面沉降安全在线监测预警系统解决方案能够实时监测地面的沉降变化，并把监测数据及时传输到环境监控平台，平台对接收到的数据进行分析处理，获得地面沉降的具体情况。 数据处理:地面沉降安全在线监测预警系统解决方案采用自动化数据处理技术，能够快速、准确地处理大量监测数据，并自动生成沉降报告。 预警功能:基于实时监测数据和数据处理分析结果，当发现有沉降异常情况时，地面沉降安全在线监测预警系统解决方案会自动发出预警信号，以提醒相关部门及时采取应对措施。 可视化界面:地面沉降安全在线监测预警系统解决方案提供可视化界面，用户可以通过界面直观地查看各个监测点的沉降数据和趋势图。界面操作简单方便，用户可以轻松地查看沉降数据和报警信息。

基于GPS和静力水准测量的地面沉降监测预警系统

本发明公开了一种基于GPS和静力水准测量的地面沉降监测预警系统，属于地质灾害监测预警领域;该系统包括:分布设置的监测站;基准站和监控预警中心;监测站中的GPS接收机和静力水准系统中的基准点安装在同一观测墩上，GPS接收机将接收到的卫星观测数据传送至监控预警中心，数据采集单元采集静力水准仪的监测数据，并将数据传送至监控预警中心;基准站中的GPS接收机接收基准站所在稳定区域点的卫星观测数据，并将该数据传送至监控预警中心;监控预警中心接收监测站和基准站传送的信息，并对数据进行处理、分析;该系统能够解决静力水准系统测量时，无稳定基准点或基准点发生沉降后监测点沉降量测量不准确的问题，实时获取高精度的地面沉降值。

地基沉降监测系统

地基沉降监测系统是结构健康监测(SHM)子系统，用于基础沉降检测，该地基沉降监测系统是基于混凝土应变仪KM100A和KDC-500kPa土压力计(将置于基础)，这是连接到ZET7010，ZET7110数字模块。 否则，系统运行可基于ZET7012土壤压力表。 位于建筑结构基础上的土体是一个复杂的动力系统(这种系统的参数具有很高的变化动力学)。 这正是在建筑设计过程中，地基土的岩土工程研究和分析模型开发受到重视的原因。 分析模型中的微小错误或岩土工程研究质量的低下可能导致破坏危险、裂缝发生和其他变形。 在这些错误的影响下，zui著名的建筑杰作是意大利比萨斜塔。 它位于松软、易压缩的土壤上。 塔架的倾斜度逐渐增大，导致整个结构失去平衡。 ZET 7010 + KM-100A ZET 7110 + soil pressure gauge KDC-500KPA ZET 7010 + soil pressure gauge KDC-500KPA ZET 7010 SP Measuring unit μm /m kPa mPa Measuring range -5000…+5000 1…500 (UMR) 6 mPa Minimal registered value 2 5 0，1 ALARM: bottom threshold level 100 20 0，4 我们建议在该地区的岩土工程研究中使用数字多通道地震拖缆，这将用于进一步的施工工程。 岩土工程研究完成后，我们将获得对进一步设计工作至关重要的广泛信息:。 地面特性 地下水深度位置 地质剖面数据 地基沉降监测系统将从数字传感器接收到的值与设定的警告和警报阈值进行比较。 如果检测到阈值水平超过，则形成警告和危险信号。 一个完整的结构健康监测系统应该包括多个子系统用于各种参数控制(建筑物和地基基础)。 因此，如果您想获得准确和全面的数据，强烈建议您使用地基沉降控制结构健康监测系统以及其他几个具有类似用途的系统。 地基沉降监测系统$title

沉降监测技术的原理、应用及其优缺点

监测技术在建设大型工程时，常常会面临地基 沉降问题。 随着建筑物重量负荷的加大，地基土壤会承受更大的压力，导致地面沉降。 地基沉降 不仅会影响建筑稳定性和使用寿命，还会导致管道、道路等基础设施的损坏。 因此，对于地基沉降 的监测和控制十分重要。 监测技术是一种可以实现对地基沉降 情况进行实时监测和预警的技术。 通过这种技术，可以将地基沉降 的数据实时传输到监测中心，以便及时查看 沉降情况、分析数据趋势，并做出相应的控制和预警措施。 现在，沉降监测技术已经广泛应用于各种大型工程建设中，如高速公路、地铁、桥梁等。 下面我们将详细介绍沉降监测技术的原理、应用及其优缺点。 一、沉降监测技术的原理 进行实时监测和数据分析。 具体而言，沉降监测技术主要是通过安装传感器在地面或地下监测点上，采集地基沉降数据。 传感器可以通过无线或有线方式将数据传输到监测中心，并实时显示监测数据和趋势分析。 沉降监测的传感器主要分为以下类型: 1.压力传感器压力传感器可用于监测土壤和岩石的压缩变形情况。 通过在监测点下方的孔隙中安装压力传感器，可以实现对地面或地下沉降变形的实时监测。 2.倾斜度传感器倾斜度传感器通常用于监测土层倾斜角度的变化。 通过倾斜度传感器的测量数据，可以分析土层的变形情况，如土层破坏、滑动等。 3.水平位移传感器 水平位移传感器主要用于监测建筑物或基础在水平方向的位移变化情况。 水平位移传感器不仅可以实时监测建筑物的位置变化，还可以在建筑物发生水平位移时做出及时的预警措施。 基于这些传感器的监测，现代沉降监测技术可以实时获取的土体变形的监测数据，实时分析和处理这些数据以特定的方法，反映出地基的沉降情况，为科学地监测和提前预警 地基沉降 提供了有力的保证。 二、沉降监测技术的应用 沉降监测技术已经在许多领域得到了广泛的应用。 以下是一些常见的应用领域: 1.高速公路工程 在高速公路工程中，地基沉降是一个非常重要的问题。 采用沉降监测技术可以实时监测交通运输工具的行驶情况和重量，以便及时观察 地基沉降 情况，从而及时采取控制措施，保障高速公路的安全性和畅通性。 2.桥梁工程 在桥梁工程中，地基沉降也是一个非常重要的问题。 由于桥梁通常跨越的距离很长，因此桥梁的承载能力和稳定性非常关键。 通过实时监测桥梁的沉降情况，可以及时对桥梁的承载能力和稳定性进行评估和控制。 3.地铁工程 在地铁工程中，由于其复杂的地形和建筑结构，地基沉降也是非常重要的问题。 地铁工程的应用涉及到许多关键因素，如地下水位、建筑物设施等。 通过沉降监测技术，可以实时监测地铁工程的运行情况，提前预警地基沉降 的情况，并采取相应的控制措施。 三、沉降监测技术的优缺点 沉降监测技术的优点: 1.实时性强沉降监测技术可以及时地对地基沉降情况进行监测和控制。 通过实时采集和传输数据，可以在第一时间掌握地基沉降情况，并采取相应的控制措施。 2.数据可靠性高沉降监测技术采用高精度传感器进行数据采集和传输，数据可靠性高，可以准确地反映地基沉降情况。 3.系统性强 沉降监测技术将数据采集、传输、处理、显示等功能集成在一起，形成一个完整的监测系统，从而保证了整个监测过程的系统性和完整性。 沉降监测技术的缺点: 1.高投资成本沉降监测技术的实施需要投资大量的人力、物力、财力等资源，因此成本较高。 2.运维难度大沉降监测系统需要对传感器进行定期的校准和维护，这对于技术人员的技术水平和工作质量要求较高，因此运维难度较大。 3.误差和漂移问题 沉降监测技术的数据采集需要对传感器进行时刻监测和修正，然而在实践中，往往会存在误差和漂移问题，这对于数据的准确性和可靠性构成了一定的挑战。 综上所述，沉降监测技术是一个非常重要的监测和控制技术，已经广泛应用于各大工程建设中。

一种土木工程地基沉降监测系统2024.pdf专利下载

本发明涉及地基沉降检测技术领域，特别是涉及一种土木工程地基沉降监测系统，包括固定壳和锚杆;固定壳内设有导向槽，导向槽包括水平部，水平部沿磁环径向方向延伸，锚杆包括多个连接块，多个连接块依次滑动设置于导向槽中，每个连接块包括首端、尾端和锁止组件，两个相邻的连接块首端和尾端转动连接，连接块的尾端开设有第一凹槽，锁止组件设置于第一凹槽中。设置多个可首尾转动连接的连接块，能够延长锚杆的长度，同时降低工作环境对锚杆长度限制的影响，使得锚杆能够与土层之间的接触面积增加，磁环能够更好地跟随周围土层地沉降而移动，设置锁止组件，相邻的两个连接块之间能够相对固定，使得锚杆能够成为一个整体，提高锚杆整体的硬度。

一种建筑物/构筑物基础沉降监测预警系统及预警方法

(19)国家知识产权局(12)发明专利(10)授权公告号(45)授权公告日(21)申请号202210608683.3(22)申请日2022.05.31(65)同一申请的已公布的文献号申请公布号CN115096260(43)申请公布日2022.09.23(73)专利权人中国矿业大学地址221000江苏省徐州市铜山区.. 一种建筑物/构筑物基础沉降监测预警系统及预警方法.pdf (19)国家知识产权局(12)发明专利(10)授权公告号(45)授权公告日(21)申请号202210608683.3(22)申请日2022.05.31(65)同一申请的已公布的文献号申请公布号CN115096260(43)申请公布日2022.09.23(73)专利权人中国矿业大学地址221000江苏省徐州市铜山区大学路1专利权人江苏建筑职业技术学院扬州中矿建筑新材料科技有限公江苏博厦矿山科技有限公司(72)发明人王晓明顾吉鑫(74)专利代理机构南京经纬专利商标代理有限公司32200专利代理师(51)Int.Cl.G01C5/06(2006.01)审查员(54)发明名称一种建筑物/构筑物基础沉降监测预警系统及预警方法(57)摘要本发明公开了一种建筑物/构筑物基础沉降监测预警系统及预警方法，包括连接件、气体腔、信号发射单元和信号接受单元;气体腔为密闭结构，内部空腔内存储有气体，用于压缩/膨胀气体，将地表变形引起的基础沉降转化成气体压强变化;连接件安装在所述气体腔上、下表面，用于将该系统安装于建筑物/构筑物基础下表面与地基上表面土层之间;信号发射单元用于将气体压强变化转化为电信号;信号接受单元安装在远端，接收所述信号发射器的电信号，对信号值量化校正，实现对地表变形的监测与预警。 该系统解决了现有技术，需布置多个基准点形成沉降观测网、监测程序复杂、无法完成实时监测等问题，可以实时监测、无线传输，实现变形的智能评价和安全预警。 权利要求书1页说明书6页附图2页CN1150962601.一种建筑物/构筑物基础沉降监测预警系统，其特征在于，包括连接件、气体腔、信号发射单元和信号接收单元;所述气体腔为密闭结构，内部空腔内存储有气体，用于压缩/膨胀气体，将地表变形引起的基础沉降转化成气体压强变化;所述气体腔包括两端开口的容器，所述容器内部安装有活塞，底部安装有底座，上部安装有活塞限位盖;所述连接件包括上、下连接件，两个连接件分别安装在活塞顶端和底座底端，所述连接件驱动活塞压缩/膨胀所述气体腔中的气体，所述活塞在所述容器内相对滑所述连接件安装在所述气体腔上、下表面，用于将该系统安装于建筑物/构筑物基础下表面与地基上表面土层之间;所述上、下连接件为上扩体锚杆和钢花管，所述上扩体锚杆固定安装在活塞上表面，所述钢花管安装在底座底部，钢花管对气体腔下方的土体注入水泥浆，上扩体锚杆和钢花管均位于容器中心位置，以使得该系统不易因基础沉降而发生移动，并起加固作用;气体腔上表面的连接件与容器中间设有横向或竖向保护杆，起到支撑作用，确保安装完成前活塞不产生压缩;所述信号发射单元安装在所述气体腔底部，包括压敏电阻、电池和信号发射器，三者之间通过电线相连构成闭合回路，用于将所述气体腔内气体压强变化转化为电信号;所述信号发射单元安装在所述气体腔底座内，所述底座设有孔洞，所述压敏电阻通过孔洞和容器内惰性气体接触并密封住孔洞，保证容器的密闭;所述信号接受单元安装在远端，包括信号接收器和警报器，用于接收所述信号发射器的电信号，对信号值进行量化校正，实现对地表变形的监测与预警。 2.根据权利要求1所述的一种建筑物/构筑物基础沉降监测预警系统，其特征在于，上连接件设有圆台，用于增大连接件与建筑物/构筑物基础的接触面积。 3.根据权利要求1所述的一种建筑物/构筑物基础沉降监测预警系统，其特征在于，该系统气体腔内填充的气体为惰性气体，其性质稳定，用于保证系统安全。 CN115096260一种建筑物/构筑物基础沉降监测预警系统及预警方法技术领域[0001]本发明涉及地基沉降智能监测技术领域，具体涉及一种建筑物/构筑物基础沉降监测预警系统及预警方法。 背景技术[0002]地下资源的开采和地下工程的建设的扰动以及巨大地壳运动对土体都产生挤压扰动，使地表产生变形，对地表上建筑物及构筑物的安全造成隐患。 我国拥有巨大的地下矿产资源和地下空间资源，建筑物(构筑物)所在地表变形普遍存在。 地表沉降往往使建筑物/构筑物基础及上部结构产生较大剪力，会导致建筑物/构筑物发生倾斜、下沉、墙体开裂或基础断裂甚至倒塌，而地表变形并不是瞬时变形，因此是可防可控的。 [0003]在监测过程中，需要工作人员使用工具多次对地基基础相对于地面的高度进行测量，并记录每次测量的数据，通过对每次测量的数值的对比，以此来实现对地基基础的沉降的实时监测。
