碳纤维加固技术在桥梁中的应用（桥梁碳纤维加固技术在桥梁中的应用）

三明钢结构设计公司02-252阅读0评论

碳纤维加固技术在桥梁中的应用是近年来桥梁工程领域的一个重要发展方向。这项技术利用高性能的碳纤维材料来增强桥梁的结构强度和耐用性，尤其是在提高桥梁承载能力、减少维护成本以及延长使用寿命方面表现出显著效果。，，碳纤维加固技术通过将碳纤维布或板粘贴于桥梁的关键部位，如梁、柱、桥墩等，以实现对桥梁结构的局部或整体加固。这种加固方法能够显著提高桥梁的承载能力，特别是在承受重载或疲劳载荷时。由于碳纤维材料具有轻质高强的特点，使用碳纤维加固后的桥梁可以减轻自重，降低能源消耗，并减少维护成本。，，碳纤维加固技术也存在一些挑战，例如施工难度大、成本较高以及环境影响等。在应用该技术时需要综合考虑桥梁的实际情况、经济预算和技术可行性等因素，以确保加固效果和经济合理性。

碳纤维加固技术在桥梁中的应用

引言

随着城市化进程的加快和交通运输需求的增加，桥梁作为重要的交通基础设施，面临着越来越大的使用压力。传统的桥梁加固方法往往需要大量的时间和人力，并且可能对交通造成长时间的中断。近年来，桥梁碳纤维加固技术作为一种新兴的加固手段，因其独特的优势，逐渐在桥梁维修和加固领域得到广泛应用。

碳纤维加固技术的原理

碳纤维加固技术主要通过以下几个步骤实现：

桥梁评估：在进行碳纤维加固之前，需要对桥梁进行全面评估，包括结构强度、损坏程度等方面的检查，以确定碳纤维加固的具体方案。
碳纤维制作：根据桥梁的具体情况，制作出适合的碳纤维加固材料。碳纤维材料具有高强度、轻质、耐腐蚀等优点，可以有效增强桥梁的承载能力。
加固施工：将碳纤维材料粘贴在桥梁的受力部位，形成一个新的加固层。这个加固层能够分担原有结构的负荷，提高桥梁的承载能力。
加固效果检测：在完成碳纤维加固施工后，需要对加固效果进行检测。这可以通过各种测试方法来实现，例如结构监测、载荷试验等。

碳纤维加固技术的优势

碳纤维加固技术相比传统的加固方法具有以下几个优势：

高强度：碳纤维材料具有高强度和刚度，可以显著增加桥梁的承载能力。
轻质：碳纤维材料相对轻量化，不会给桥梁增加额外的负荷。
耐腐蚀：碳纤维材料具有良好的耐腐蚀性能，可以应对桥梁在潮湿环境下的腐蚀问题。
施工简便：碳纤维加固施工相对简单，不需要对桥梁进行大规模的改造，可以快速完成。
经济效益：相对于传统的加固方法，碳纤维加固技术的成本更低，且可以减少桥梁停用时间，对交通影响较小。

碳纤维加固技术的施工方法

碳纤维加固技术的施工方法主要包括以下几个步骤：

基底处理：根据加固施工的要求，需要对粘贴碳纤维范围的基底进行处理。将混凝土构件表面的残缺、破损以及碳化的部位全部清除，同时对外露钢筋的锈蚀部位进行处理，然后对凿除、清理、露筋的构件残缺部位进行修补使其恢复原来的完整度；对裂缝进行修补时，如果裂缝的宽度较小，低于0.2mm，可采用环氧树脂对其进行涂刷，然后密封。如果裂缝的宽度大于0.2mm，则需要利用环氧树脂进行灌缝填补；将构件表面突出的部分打磨平，尽量保证修复后的段差平顺，采用磨光机将混凝土结构的棱角磨成圆角，圆角的半径应该大于30mm；对打磨过的构件表面进行冲洗，然后使其干燥到理想状态。
涂刷底层：对施工底层进行涂刷是为了使涂料渗入到桥体中，强化粘结效果。在混合后，应充分搅拌，使两者均匀混合。由于涂料比较易固化。因此，在涂料调配完成后，应尽快施工，以避免涂料固化，造成浪费。在涂刷时，应使用滚涂的方式进行均匀涂刷。在涂料硬结固化后，应对涂刷表面进行打磨处理，使表面顺滑。
对构件表面进行修补：采用环氧腻子对构件的表面残缺部位进行修补时，如果构件表面存在坑陷破坏，应该填平至表面平整；将内角的段差、起拱等用环氧腻子填补平顺。

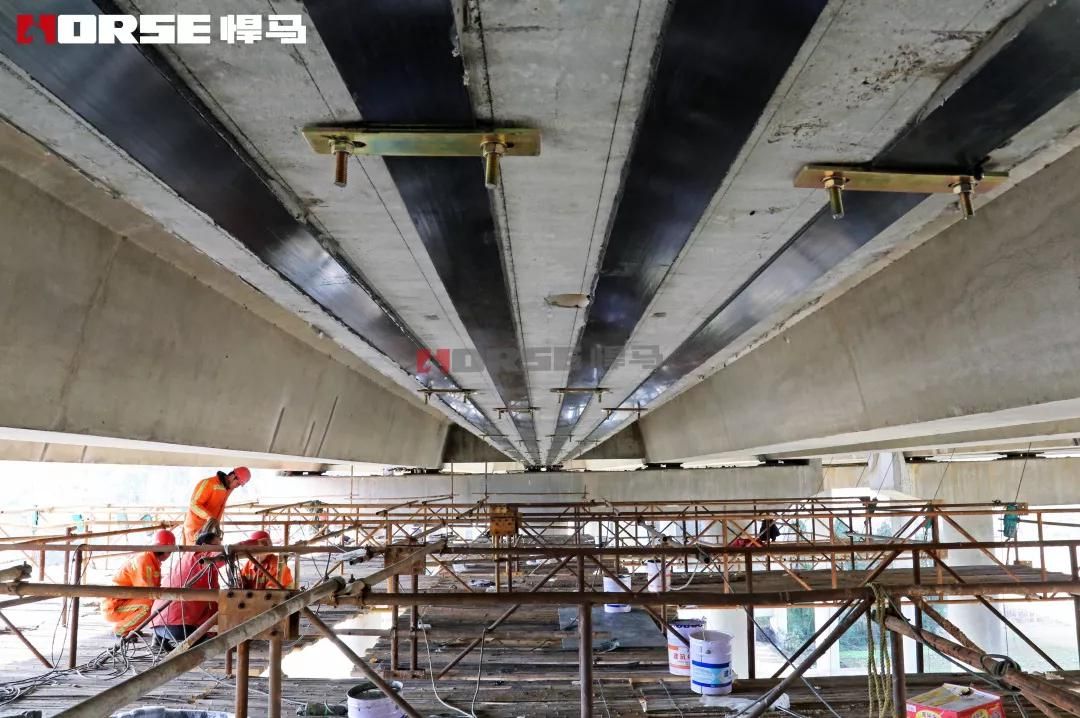

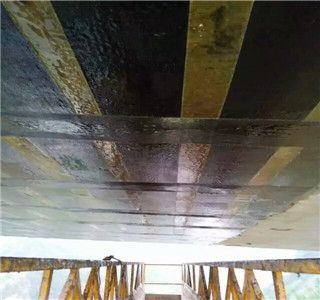

碳纤维布的粘贴：根据施工面的大小对碳纤维布的形状、尺寸进行设计、裁剪。一般来说，碳纤维布的施工长度应小于2m；在确认自然条件满足施工要求后，用滚筒在施工表面涂刷胶水。胶水的使用量应依施工表面的平整度来决定，在转角的位置应多涂一些胶水，胶水涂好后静置一会，便可将碳纤维布粘贴到施工面上。在粘贴时，碳纤维布的粘贴方向应严格按照规程操作，在粘贴时，应用滚刷不断施加压力，滚筒的碾压力度和速度要尽量保持不变，使碳纤维布与胶水充分接触。此外，在对碳纤维材料进行运输、裁剪时，应避免将其弯折，在粘贴前用直尺和刀具进行规范裁剪，以避免材料浪费。
养护：碳纤维片粘贴完成以后，需要进行自然养护，养护时间为24小时左右，以碳纤维加固面达到初期固化状态为标准。在碳纤维加固面固化养护期间不能受到干扰。
涂装：在树脂硬结固化后，对桥梁加固的施工表面，可按需要涂耐火涂料或是其他颜色的涂料。
