在设计地下室防水混凝土时，选择合适的材料至关重要。需要了解不同环境对混凝土性能的影响，包括温度、湿度、化学腐蚀等。高温或高湿环境可能要求使用具有更高抗渗性的高性能混凝土，而化学腐蚀则可能影响混凝土的耐久性。混凝土的选择还应考虑其与周围环境的相容性，以及是否满足特定的力学性能要求。还应考虑成本效益，因为高性能混凝土通常价格较高。应遵循相关标准和规范，确保混凝土的质量和安全。在选择地下室防水混凝土时，需要综合考虑多个因素，以确保混凝土的长期稳定性和可靠性。

不同环境下混凝土的选择

在选择混凝土时，需要考虑多种因素，包括混凝土的强度等级、抗渗透性、耐久性、施工条件以及成本和效益。以下是根据不同环境特点选择混凝土的一些详细信息：

强度等级

混凝土的强度等级是根据工程需求和应力情况来选择的。常见的强度等级包括C15、C20、C30、C40、C50等，这些等级代表了混凝土的抗压强度。在选择时，需要根据具体的使用需求和条件来进行考虑，例如是用于建筑、道路还是基础等。不同的用途可能需要具备不同的强度和耐久性等特性。

抗渗透性

为了增强混凝土的抗渗透性，可以添加适当的添加剂。这对于防止水渗漏问题特别重要，尤其是在沿海地区或地下室等防水工程中。

耐久性

对于长期使用的工程，需要考虑混凝土的耐久性，如抗冻性、抗碱性、耐腐蚀性等。这些性能对于确保混凝土在特定环境下的长期稳定性至关重要。

施工条件

施工条件也是选择合适混凝土的重要因素之一。例如，如果施工环境温度较高或较低，可以选择适合该温度范围的混凝土。此外，还需要根据施工环境、设备和工艺选取适合的混凝土材料，如机械制备的混凝土、自流平混凝土、流动性混凝土等。

成本和效益

选择混凝土时还需要考虑成本和效益。需要根据实际需要，选择经济、实用且符合要求的混凝土材料。

高性能混凝土

高性能混凝土是一种新型高技术混凝土，它是在大幅度提高普通混凝土性能的基础上采用现代混凝土技术制作的。高性能混凝土的设计主要指标是耐久性，针对不同用途的要求，对耐久性、施工性、适用性、强度、体积稳定性和经济性有重点的加以保证。

结论

综上所述，在不同环境下选择混凝土时，需要综合考虑强度等级、抗渗透性、耐久性、施工条件以及成本和效益等因素。通过合理的选择，可以确保混凝土能够在特定环境中发挥最佳性能。

混凝土抗冻性提升方法

地下室防水混凝土选材

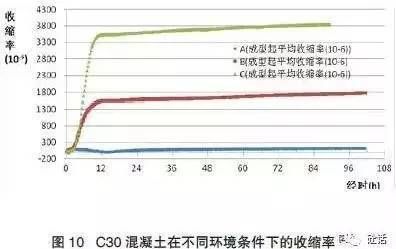

高温环境下混凝土性能

高性能混凝土成本效益分析

如何选择混凝土

选择混凝土的过程需要根据具体的使用需求和条件来进行考虑。 以下是一些关键因素，可以帮助您做出选择: 1.用途和载荷要求:首先需要确定混凝土的用途，比如是用于建筑、道路还是基础等。 不同的用途可能需要具备不同的强度和耐久性等特性。 另外，还需要考虑混凝土所需承受的载荷，比如车辆的重量或建筑物的荷载等。 2.混凝土等级:根据项目需求，混凝土等级可以根据国际或国内标准进行选择。 一般而言，混凝土等级越高，强度和耐久性也相应提高，但成本也会增加。 3.混凝土配比:混凝土的配比可以根据任务需求来确定，需要权衡所需强度、流动性以及便捷性等因素。 根据具体工程要求，可以选择不同的水胶比、用砂石的比例或添加剂等。 4.材料选择:混凝土是由水泥、砂、石子和水等原料混合而成的。 选择合适的材料可以影响混凝土的性能。 例如，选择合适的水泥类型和砂石品种，可以提高混凝土的强度和耐久性。 5.混凝土施工条件:施工条件也是选择合适混凝土的重要因素之一。 例如，如果施工环境温度较高或较低，可以选择适合该温度范围的混凝土。 6.精细检测和质量控制:最后，进行混凝土质量的精细检测和质量控制非常重要。 通过对混凝土抗压强度、抗渗性、收缩性等性能进行检测，确保其符合需求。 总的来说，选择混凝土应该综合考虑项目的需求和环境条件，以及混凝土的性能及成本因素。 最好咨询专业工程师或混凝土供应商，以获取更具体的建议和选择。

混凝土材料选择

混凝土材料是根据不同用途和要求来选择的。一般选择混凝土时考虑以下因素: 1.强度等级:根据工程需求和应力情况选择适当的强度等级，一般有C15、C20、C30、C40、C50等不同强度等级的混凝土。 2.配料比例:根据设计配合比选择隔离的骨料和砂、水泥等原材料，以实现所要求的混凝土性能和工艺性能。 3.抗渗透性:适当的添加剂可以增强混凝土的抗渗透性，防止水渗漏问题，尤其适用于沿海地区或地下室等防水工程。 4.耐久性:对于长期使用的工程，需要考虑混凝土的耐久性，如抗冻性、抗碱性、耐腐蚀性等。 5.施工条件:需要根据施工环境、设备和工艺选取适合的混凝土材料，如机械制备的混凝土、自流平混凝土、流动性混凝土等。 6.成本和效益:需要根据实际需要，选择经济、实用且符合要求的混凝土材料。 总之，混凝土材料的选择需要根据具体情况考虑，以满足工程要求。

选择适应于环境的混凝土材料课件

《选择适应于环境的混凝土材料课件》由会员分享，可在线阅读，更多相关《选择适应于环境的混凝土材料课件(14页珍藏版)》请在金锄头文库上搜索。 1、http:/http:/何谓高性能混凝土?何谓高性能混凝土?2020世纪世纪8080年代，美国国家材料委员会提出:年代，美国国家材料委员会提出:要为新世纪的基础设施建设开发高性能的建筑材要为新世纪的基础设施建设开发高性能的建筑材料，包括钢材、混凝土、塑料等。 料，包括钢材、混凝土、塑料等。 19901990年年55月，在美国马里兰州月，在美国马里兰州Gaithers-burgGaithers-burg城由城由NISTNIST和和ACIACI主办了第一次关于主办了第一次关于HPCHPC的国际的国际研讨会，会议首次提出关于高性能混凝土的定义。 研讨会，会议首次提出关于高性能混凝土。 2、的定义。 选择适应于环境的混凝土材料课件http:/http:/何谓高性能混凝土?何谓高性能混凝土?术语:高性能混凝土术语:高性能混凝土HighPerformanceconcrete表演、执行、性能表演、执行、性能性质、特性性质、特性PerformanceProperties选择适应于环境的混凝土材料课件http:/http:/何谓高性能混凝土?何谓高性能混凝土?高性能混凝土为一种新型高技术混凝土，高性能混凝土为一种新型高技术混凝土，是在大幅度提高普通混凝土性能的基础上采用是在大幅度提高普通混凝土性能的基础上采用现代混凝土技术制作的混凝土，是以耐久性作现代混凝土技术制作的混凝土，是以。 3、耐久性作为设计的主要指标，针对不同用途的要求，对为设计的主要指标，针对不同用途的要求，对下列性能有重点的加以保证:耐久性、施工性、下列性能有重点的加以保证:耐久性、施工性、适用性、强度、体积稳定性和经济性。 适用性、强度、体积稳定性和经济性。 吴中伟吴中伟选择适应于环境的混凝土材料课件http:/http:/何谓高性能混凝土?何谓高性能混凝土?高工作度高工作度高强度高强度高耐久性高耐久性可泵送、有掺合料的高强混凝土可泵送、有掺合料的高强混凝土高性能混凝土高性能混凝土选择适应于环境的混凝土材料课件铁路混凝土结构所处环境类别分为铁路混凝土结构所处环境类别分为:碳化环境、氯盐环境、化学侵。 4、蚀环境、冻融破坏碳化环境、氯盐环境、化学侵蚀环境、冻融破坏环境和磨蚀环境。 环境和磨蚀环境。 http:/http:/选择适应于环境的混凝土材料课件http:/http:/碳化环境碳化环境环境作用等级环境作用等级环境条件特征环境条件特征T1年平均相对湿度年平均相对湿度60%的室内环境的室内环境长期在水下(不包括海水)或土中长期在水下(不包括海水)或土中T2年平均相对湿度年平均相对湿度60%的室外环境的室外环境T3水位变动区水位变动区干湿交替干湿交替选择适应于环境的混凝土材料课件氯盐环境氯盐环境环境作用等级环境作用等级环境条件特征环境条件特征L1长期在海水水下区长期在海水水下区离平均水位离平均水。 5、位15m以上的海上大气区以上的海上大气区离涨潮岸线离涨潮岸线100m300m的陆上近海区的陆上近海区L2离平均水位离平均水位15m以内的海上大气区以内的海上大气区离涨潮岸线离涨潮岸线100m以以内的陆上近海区内的陆上近海区海水潮汐区或浪溅区(非炎热地区)海水潮汐区或浪溅区(非炎热地区)L3海水潮汐区或浪溅区(南方炎热地区)海水潮汐区或浪溅区(南方炎热地区)盐渍土地区露出地表的毛细吸附区盐渍土地区露出地表的毛细吸附区遭受氯盐冷冻液和氯盐化冰盐侵蚀部位遭受氯盐冷冻液和氯盐化冰盐侵蚀部位http:/http:/选择适应于环境的混凝土材料课件化学侵蚀环境化学侵蚀环境化学侵蚀类型环境作用等级H1H2H3 6、H4硫酸盐侵蚀环境水中SO42-含量，mg/L2006006003000300060006000强透水性环境土中SO42-含量，mg/kg20003000300012000120002400024000弱透水性环境土中SO42-含量，mg/kg300012000120002400024000盐类结晶侵蚀环境土中SO42-含量，mg/kg2000300030001200012000酸性侵蚀环境水中pH值6.55.55.54.54.54.0二氧化碳侵蚀环境水中侵蚀性CO2含量，mg/L154040100100镁盐侵蚀环境水中Mg2+含量，mg/L3001000100030003000http:/h

选择适应于环境的混凝土材料课件

http，http，何谓高性能混凝土，何谓高性能混凝土，2020世纪世纪8080年代，美国国家材料委员会提出，年代，美国国家材料委员会提出，要为新世纪的基础设施建设开发高性能的建筑材要为新世纪的基础设施建设开发高性能的建筑材料，包括钢材，混 食品饮料化学工业展会/博览会您所在位置:网站首页办公文档教学/培训选择适应于环境的混凝土材料课件选择适应于环境的混凝土材料课件卖家[上传人]:cn****1文档加载中……请稍候! 15金贝 /14举报版权申诉马上下载1、http:/http:/何谓高性能混凝土?何谓高性能混凝土?2020世纪世纪8080年代，美国国家材料委员会提出:年代，美国国家材料委员会提出:要为新世纪的基础设施建设开发高性能的建筑材要为新世纪的基础设施建设开发高性能的建筑材料，包括钢材、混凝土、塑料等。 料，包括钢材、混凝土、塑料等。 19901990年年55月，在美国马里兰州月，在美国马里兰州Gaithers-burgGaithers-burg城由城由NISTNIST和和ACIACI主办了第一次关于主办了第一次关于HPCHPC的国际的国际研讨会，会议首次提出关于高性能混凝土的定义。 研讨会，会议首次提出关于高性能混凝土的定义。 选择适应于环境的混凝土材料课件http:/http:/何谓高性能混凝土?何谓高性能混凝土?术语:高性能混凝土术语:高性能混凝土HighPerformanceconcrete表演、执行、性能表演、执行、性能性质、特性性质、特性PerformanceProperties选择适应于环境的混凝土材料课件http:/http:/何谓高性能混凝土?何谓高性能混凝土?高性能混凝土为一种新型高。 2、技术混凝土，高性能混凝土为一种新型高技术混凝土，是在大幅度提高普通混凝土性能的基础上采用是在大幅度提高普通混凝土性能的基础上采用现代混凝土技术制作的混凝土，是以耐久性作现代混凝土技术制作的混凝土，是以耐久性作为设计的主要指标，针对不同用途的要求，对为设计的主要指标，针对不同用途的要求，对下列性能有重点的加以保证:耐久性、施工性、下列性能有重点的加以保证:耐久性、施工性、适用性、强度、体积稳定性和经济性。 适用性、强度、体积稳定性和经济性。 吴中伟吴中伟选择适应于环境的混凝土材料课件http:/http:/何谓高性能混凝土?何谓高性能混凝土?高工作度高工作度高强度高强度高耐久性高耐久性可泵送、有掺合料的高强混凝土可泵送、有掺合料的高强混凝土高性能混凝土高性能混凝土选择适应于环境的混凝土材料课件铁路混凝土结构所处环境类别分为铁路混凝土结构所处环境类别分为:碳化环境、氯盐环境、化学侵蚀环境、冻融破坏碳化环境、氯盐环境、化学侵蚀环境、冻融破坏环境和磨蚀环境。 环境和磨蚀环境。 http:/http:/选择适应于环境的混凝土材料课件http:/http:/碳化环境碳化环境环境作用等级环境。 3、作用等级环境条件特征环境条件特征T1年平均相对湿度年平均相对湿度60%的室内环境的室内环境长期在水下(不包括海水)或土中长期在水下(不包括海水)或土中T2年平均相对湿度年平均相对湿度60%的室外环境的室外环境T3水位变动区水位变动区干湿交替干湿交替选择适应于环境的混凝土材料课件氯盐环境氯盐环境环境作用等级环境作用等级环境条件特征环境条件特征L1长期在海水水下区长期在海水水下区离平均水位离平均水位15m以上的海上大气区以上的海上大气区离涨潮岸线离涨潮岸线100m300m的陆上近海区的陆上近海区L2离平均水位离平均水位15m以内的海上大气区以内的海上大气区离涨潮岸线离涨潮岸线100m以以内的陆上近海区内的陆上近海区海水潮汐区或浪溅区(非炎热地区)海水潮汐区或浪溅区(非炎热地区)L3海水潮汐区或浪溅区(南方炎热地区)海水潮汐区或浪溅区(南方炎热地区)盐渍土地区露出地表的毛细吸附区盐渍土地区露出地表的毛细吸附区遭受氯盐冷冻液和氯盐化冰盐侵蚀部位遭受氯盐冷冻液和氯盐化冰盐侵蚀部位http:/http:/选择适应于环境的混凝土材料课件化学侵蚀环境化学侵蚀环境化学侵蚀类型环境作用等级H1H2H3

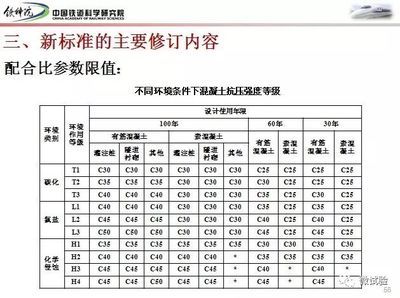

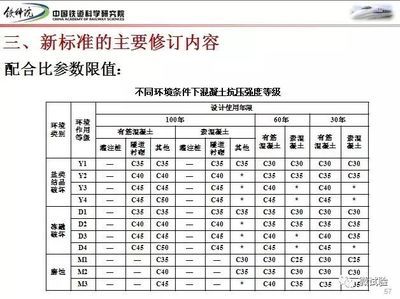

混凝土结构环境类别

《混凝土结构设计规范》GB50010-2010第3.5.2条规定:一类:室内干燥环境;永久的无侵蚀性静水浸没环境。 二类a:室内潮湿环境;非严寒和非寒冷地区的露天环境;非严寒和非寒冷地区与无侵蚀性的水或土壤直接接触的环境;寒冷和严寒地区的冰冻线以下与无侵蚀性的水或土壤直接接触的环境二类b:干湿交替环境;水位频繁变动环境，严寒和寒冷地区的露天环境;严寒和寒冷地区的冰冻线以上与无侵蚀性的水或土壤直接接触的环境三类a:严寒和寒冷地区冬季水位冰冻区环境;受除冰盐影响环境;海风环境。 三类b:盐渍土环境;受除冰盐作用环境;海岸环境。 四类:海水环境。 五类:受人为或自然的侵蚀性物质影响的环境。 注:1.室内潮湿环境是指构件表面经常处于结露或湿润状态的环境。 2.严寒和寒冷地区的划分应符合现行国家标准《民用建筑热工设计规程》GB50176的有关规定。 3.海岸环境为距海岸线100米以内;海水环境为距海岸线100米以外、300米以内，但应考虑主导风向及结构所处迎风、背风部位等因素的影响。 4.受除冰盐影响环境为受除冰盐盐雾影响的环境;受除冰盐作用环境指被除冰盐溶液溅射的环境以及使用除冰盐地区的洗车房、停车楼等建筑。 严寒和寒冷地区的划分应符合国家现行标准《民用建筑热工设计规程》GB50176的有关规定。 中文名称混凝土结构环境类别 搜狗百科词条内容由用户共同创建和维护，不代表搜狗百科立场。 如果您需要医学、法律、投资理财等专业领域的建议，我们强烈建议您独自对内容的可信性进行评估，并咨询相关专业人士。

混凝土结构环境类别的选择有哪些方法技巧?

严谨地说，应是混凝土结构环境类别的识别确定，而不是选择。 结构和构件所处环境是客观现实，是不以人的意志转移的。 所以，只能识别，不能选择。 二。 严谨地说，混凝土结构和构件所处环境，既以类别分型，亦以强度分级。 表示为环境类别和作用等级。 三。 识别环境类别，关键看腐蚀机理和腐蚀要素。 1。 暴露于大气环境中，以空气中二氧化碳和水与混凝土中氢氧化钙反应，生成碳酸钙，进而导致维持钢筋表面钝化保护膜的混凝土碱性环境丧失，钢筋发生锈蚀，即碳化腐蚀机理。 2。 在反复冻融下，由混凝土孔中的水结冰膨胀，导致混凝土破坏的冻融腐蚀机理。 3。 氯离子渗入混凝土达钢筋表面，破坏钢筋表面钝化保护膜，导致钢筋锈蚀的腐蚀机理。 分海洋氯化物环境和除冰盐氯化物环境。 4。 硫酸盐在混凝土中结晶膨胀导致混凝土破坏的盐结晶腐蚀机理。 四。 混凝土工程不仅是为当前设计建造，而是为当前至未来一定时期内(设计使用年限内)正常使用设计建造。 因此，环境类别和作用等级的识别确定不应仅仅依据现状，应尽可能对设计使用年限内各种因素的最恶劣情形予以预测，预见。 完全基于过去，现在，而不展望和预见未来进行设计，就会出类似按抵御千年一遇洪水设计建造的工程，10内遇上2次千年一遇红水的情形。

混凝土在不同环境侵蚀下的劣化探析-步鹤-中文期刊

摘要在当今时代，混凝土结构无处不在，绝大多数的建筑都离不开混凝土，例如地下工程、水利工程、海洋工程和居民建筑物等.我国东北滨海地区、华北和西北盐渍地区含有较多的氯盐和硫酸盐，在不同环境耦合作用下对混凝土产生损伤和破坏，使得混凝土结构耐久性和安全性大大降低.文章分析了混凝土在不同环境侵蚀下的损伤破坏机理，从物理和化学两个方面总结了前人的研究成果，干湿循环和冻融循环会加快氯盐和硫酸盐对混凝土损伤劣化，并且对混凝土在不同环境侵蚀下的进一步研究做了展望. 作者单位安徽理工大学土木建筑学院安徽淮南232001; 混凝土;氯盐;硫酸盐;劣化;

干湿交替环境下混凝土受硫酸盐侵蚀劣化机理共3篇.docx

干湿交替环境下混凝土受硫酸盐侵蚀劣化机理1 混凝土是一种常见的建筑材料，具有较好的耐久性和承重能力。 然而，在某些恶劣的环境下，如湿润、高温和含有硫酸盐等元素的环境下，混凝土容易受到侵蚀和劣化，导致其性能下降甚至失效。 本文将深入探讨在干湿交替环境下混凝土受硫酸盐侵蚀劣化的机理。 一、湿润、高温和硫酸盐的协同作用 混凝土在湿润、高温和含有硫酸盐的环境下容易发生脱钙反应，导致其劣化。 其中，湿润和高温环境可以加速硫酸盐的溶解和反应速度，从而加速混凝土的受损。 具体而言: 1、湿润环境会导致混凝土中的孔隙率增大，水分进入混凝土后容易引起混凝土的结构变形，同时也会增加混凝土与硫酸盐反应的表面积。 2、高温环境下可促进硫酸盐的离解，使其更易于与混凝土中的钙化合物反应，形成石膏以及其他不溶性物质。 3、硫酸盐会使水泥基质中的水化钙转化为石膏等不溶性物质，大量的石膏会引起混凝土的膨胀和开裂，导致混凝土的强度和韧性下降。 因此，湿润、高温和硫酸盐的协同作用是导致混凝土劣化的主要原因之一。 二、硫酸盐对混凝土的影响 硫酸盐对混凝土的影响主要表现为以下几个方面: 1、脱钙反应:硫酸盐可以与混凝土中的钙离子发生反应，生成硬质的石膏。 2、侵蚀性作用:硫酸盐和水反应形成酸性环境，溶解混凝土中的碱性成分。 同时，硫酸盐还会形成二氧化硫气体，在湿润的环境下发生酸化反应，导致混凝土表面粉化、剥落，严重时会导致内部破坏。 3、催化裂解作用:硫酸盐还可加速混凝土中的化学反应，分类裂解水泥砂浆等混凝土材料，导致混凝土失去原有的结构，并使混凝土的重力特性缺失，降低其承载能力和耐久性。 三、混凝土受硫酸盐侵蚀劣化的防治措施 混凝土在湿润、高温和含有硫酸盐的环境下容易受到侵蚀和劣化，因此，需要采取一定的防治措施，以防止混凝土的劣化和损坏。 1、针对结构设计，采取预防措施--正确选择及配合耐酸性更强的水泥熟料、具有耐酸性更强的混凝土配合材料，墙体、地面和防水层的有效厚度减小，底层加装防渗、防水层等。 2、加强维护和保养--按要求加强对硫酸盐侵蚀环境下的混凝土工程进行定期检测、养护和维修，及时处理出现的问题。 3、选择耐酸材料--在设计阶段就选择混凝土和构件以及防水和保护层等材料，采用具有高度酸碱耐受能力的密封材料，尽量选择硬度高、耐磨损、抗冻性强、密实性好、附着力强的材料。 总之，在湿润、高温和含有硫酸盐的环境下，混凝土的耐久性和承载能力都会下降，甚至失效，这对后期的建筑使用和维护都会造成严重的影响。 因此，深入了解混凝土受硫酸盐侵蚀劣化的机理，科学地选择材料和采取保养措施，是预防混凝土劣化的关键。 干湿交替环境下混凝土受硫酸盐侵蚀劣化机理2 混凝土是一种常见的建筑材料，用于建造建筑物和基础设施。 然而，在某些情况下，混凝土容易受到硫酸盐的侵蚀而失去其性能和寿命。 特别是在干湿交替环境下，硫酸盐对混凝土的侵蚀更为严重。 本文将介绍干湿交替环境下混凝土受硫酸盐侵蚀劣化的机理。 硫酸盐是一种含有硫和氧的化合物，广泛存在于环境中。 硫酸盐来源包括工业废水、地下水、土壤、大气降水等。 混凝土的化学反应 混凝土中的水泥是一种重要的化合物，它与水发生反应形成硅酸盐凝胶和钙酸盐凝胶，这些凝胶是混凝土结构的主要组成部分。 然而，当硫酸盐与混凝土中的水泥反应时，会形成硬硫酸钙，由于其晶体结构紧密，容易引起混凝土的开裂和剥落，导致混凝土的劣化。 干湿交替环境下，混凝土表面会形成一层水分薄膜，当空气中的水分蒸发时，混凝土表面的水分会减少，这种干湿交替的过程容易导致混凝土的劣化。 此外，硫酸盐溶解在水中，其浓度变化也可以影响混凝土的性能。 当硫酸盐浓度很高时，混凝土的pH值会下降，这种低pH值的环境对混凝土的化学反应有影响，使得混凝土的性能下降。 干湿交替环境下，硫酸盐会与混凝土中的钙化合物发生反应，产生大量的硬硫酸钙。 硬硫酸钙容易与混凝土中的水分反应，使得混凝土表面的硬度下降。 同时，硫酸盐会破坏混凝土中的钾钙石或方解石，这两种化合物可帮助混凝土维持其性能。 防治措施 为了减少干湿交替环境下混凝土受硫酸盐侵蚀的影响，可以采取以下防治措施: 1、混凝土中添加掺合料，例如硅灰、高效减水剂等，以改善混凝土的特性。 2、使用合适的混凝土设计，控制混凝土的水胶比，以减少混凝土中的孔隙率。 3、使用防水涂层保护混凝土，以延长混凝土结构的使用寿命。 4、技术措施上采用防蚀措施，对于侵蚀程度较大的混凝土做加固处理。 干湿交替环境下混凝土受硫酸盐侵蚀是影响混凝土结构寿命周期的主要因素之一，因此需要采取相应的防治措施，以延长混凝土的使用寿命。 在混凝土的设计和施工过程中，需要结合项目的特性，注重质量控制和技术细节，以确保混凝土具有较高的长期使用价值。

复杂海洋环境下的水下混凝土施工方案

39复杂海洋环境下的水下混凝土施工方案第一部分海洋环境特性分析第二部分水下混凝土材料选择第三部分复杂海洋环境影响评估10第四部分施工技术难点解析15第五部分水下混凝土配制策略20第六部分特殊施工设备与工具24第七部分安全防护与环保措施29第八部分质量控制与检验方法39第一部分海洋环境特性分析关键词关键要点海洋腐蚀环境特性海水化学成分影响:详细解析海水的盐度、pH值、溶解氧及微量元素对混凝土材料的腐蚀作用，包括氯离子渗透与钢筋锈蚀的过程。 海洋生物附着与侵蚀:分析海洋微生物、贝类和其他生物在混凝土表面的生长及其对结构耐久性的负面影响，以及相关防护措施的研究进展。 环境应力变化:探讨海浪、潮汐、风暴潮等动态环境条件导致的混凝土应力变化，以及这些因素加速腐蚀过程的机理。 海洋气候特征分析温度与湿度影响:详述海洋环境中温度的季节性和垂直分布变化对混凝土热工性能的影响，以及高湿环境下混凝土凝结干燥速率的变化规律。 风暴与极端天气事件:评估强风、台风、冰雹等极端气候事件对水下混凝土施工与结构稳定性的影响，并提出应对策全球气候变化影响:讨论全球变暖背景下，海洋酸化、海平面上升等现象对水下混凝土施工及其长期耐久性的影响趋39海底地质特性研究地基承载力与沉降特性:分析不同类型的海底地层(如沉积岩、软土、珊瑚礁等)对水下混凝土基础设计的影响，以及地基处理方法的选择依据。 海底地震活动与抗震设防:考察海底地震活动频度及震级特点，论述其对水下混凝土工程结构设计与抗震性能的需求。 海洋工程建设法规制约国际海洋法框架:阐述国际海洋法公约对于海上混凝土施工活动在海域划界、环境保护、资源开发等方面的法律法规约束。 国家海洋政策与标准:列举我国及相关国家在海洋工程建设项目审批、环境评价、技术标准等方面的具体规定与发展趋势。 生态环保合规要求:关注海洋生态保护区设立、废弃物排放限制、海洋生物多样性保护等相关法规要求对水下混凝土施工的影响与应对策略。 灾害风险评估与预警:建立水下混凝土施工过程中可能遭遇的灾害风险模型，结合海洋环境监测数据进行灾害风险预施工期环境保护措施实施:针对施工期产生的噪声、悬浮颗粒物等污染源，分析环境保护措施的科学性与可行性，并探讨未来绿色施工的发展方向。 水下混凝土材料适应性优化特殊混凝土配制技术:概述适用于海洋环境的特殊混凝土类型，如抗氯离子渗透混凝土、防腐蚀混凝土、耐高温混凝土等，及其配制原理与关键技术指标。 新型建筑材料研发:探讨具有优异耐候性、防腐蚀性、自修复性等功能的新型水下混凝土材料的研发进展与应用前材料服役寿命预测模型:构建基于海洋环境特性的水下混凝土材料服役寿命预测模型，为工程设计、施工及维护提供科学依据。 海洋环境特性分析是制定水下混凝土施工方案的重要前置研究环节，其涉及物理、化学、生物及地质等多个领域。 海洋环境的特殊性主要体现在以下几个方面:一、海水腐蚀性:海水是一种含有大量电解质(如氯离子、硫酸根离39子等)的自然溶液，其pH值一般在7.5-8.3之间，对混凝土结构具有较强的侵蚀作用。 据研究表明，海水中的氯离子能穿透混凝土表面，与内部的钢筋发生电化学反应，导致钢筋锈蚀，从而影响混凝土结构的耐久性和稳定性。 二、海洋气候条件:海洋环境受潮汐、风暴、海浪、海流以及温度变化等多种因素影响，这些气候因素会对水下混凝土施工带来挑战。 三、海洋生物和微生物的影响:海洋环境中存在各种微生物和生物群落，它们可能附着于混凝土表面形成生物膜，加速混凝土的腐蚀过程。 四、海底地质条件:海洋工程项目的选址通常位于复杂的海底地质条件下，包括软土、砂层、淤泥、礁石等各种地层类型。 五、海洋环境保护要求:在实施海洋工程项目过程中，必须遵循国家39相关法律法规和标准，加强对海洋生态环境的保护。 综上所述，针对复杂海洋环境下的水下混凝土施工，需要深入研究并综合考虑上述多方面的环境特性，制定出针对性强、科学合理的施工方案和技术措施，确保工程质量与安全，同时实现海洋资源开发与生态环境保护的和谐共生。 第二部分水下混凝土材料选择关键词关键要点耐久性混凝土材料选取抗海水侵蚀:在复杂海洋环境下，水下混凝土需具有卓越的抗海水腐蚀性能，选择低碱含量水泥、高耐久性骨料，并加入适量的防腐剂以延长使用寿命。 耐冻融循环:考虑海洋环境中的温度变化，应选用能抵抗反复冻融影响的混凝土配方及添加剂。 抗压强度与流动性优化39力，因此需要选择高强度等级水泥，配合高效减水剂提高密实度和强度。 流动性控制:为了保证在水下均匀浇筑，需选择适宜的流动性和坍落度保持性能的外加剂，确保混凝土能在水下自流平并充满模板空间。 凝结时间调整:合理调控混凝土凝结时间，使之在水中缓慢凝固，有助于消除气泡和提高浇筑质量。

混凝土材料耐久性的影响因素及提高措施_作用

母婴健康历史军事美食文化星座专题游戏搞笑动漫宠物 随着我国建筑行业的不断发展，对混凝土材料的需求也在不断增加，其在人们日常生活中的应用越来越广泛，但我国部分地区受到自然因素以及人为因素的影响，使混凝土材料的耐久性无法达到施工标准。 因此，有关人员需加强对影响混凝土材料耐久性的因素进行分析，并采取有效措施进行处理，从而提高混凝土材料的耐久性。 基于此，本文分析了影响混凝土材料耐久性的主要因素，并对提高混凝土材料耐久性的有效措施进行了探究。 1混凝土材料耐久性概述 对混凝土材料的耐久性进行评估，主要从环境、功能和经济三个方面进行。 从环境角度看，指在使用环境和自然环境两者的共同作用下，其对环境的抗力;从功能角度看，指在使用期间，混凝土材料的耐久性、安全性和适用性等性能指标的函数关系;从经济性角度看，其是指在正常运行条件下不需要进行大幅度修理所需的服务年限。 在混凝土材料中，其与水分之间的物理和化学反应是决定其耐久性的内在原因。 将混凝土材料的工作环境划分为大气环境、土壤环境、海洋环境、化学腐蚀环境、水环境和特殊作业环境，本文从结构承载力、结构受力状态等多个方面着手，对建筑混凝土材料耐久性进行全面评估。 2影响混凝土材料耐久性的主要因素 2.1钢筋锈蚀 在外界因素的影响下，混凝土中的钢筋发生了荷电化学反应，逐步生成了氢氧化铁，使其体积增大了2~4倍。 氢氧化铁能在强碱条件下起到很好的保护作用，但是在强碱条件下，如果强度降低，就会引起钢筋的锈蚀。 同时，由于肋条中裂缝的加强，使得加固后的混凝土变成了侵蚀的媒介，从而加快了破坏速度。 2.2混凝土的抗冻融性 冻融作用是混凝土指材料在有水环境中所经受的温度与湿度交替变化作用。 水是混凝土中重要组成成分之一，具有很强的渗透性和侵蚀性，同时也是引起混凝土结构破坏最直接、最严重、影响最大的外界因素之一。 当混凝土材料处于水环境中时，由于水对其中水泥石中的毛细孔隙有堵塞和渗透作用而发生体积膨胀或收缩，同时水泥水化产物也会遭受破坏而导致其体积缩小或膨胀。 2.3混凝土的碳化 由于长期接触大气环境，混凝土的碳化会对其结构、组成和性质造成一定程度的影响，从而导致其部分功能的丧失。 研究结果表明，随着碳化温度的升高，混凝土中的碱化度下降，导致原有的钝化膜发生损伤。 另外，由于碳化的影响，混凝土材料也会发生收缩，导致其内部结构发生损伤，从而形成裂缝。 同时，在高温环境下，材料中的氢氧化钙成分会使混凝土表面出现细小的裂缝，从而影响混凝土的抗拉和抗折强度。 2.4化学侵蚀 当混凝土材料受到腐蚀性介质的影响时，其内部会产生一系列的物理化学性质的改变，导致其逐渐被腐蚀，最终造成其强度下降甚至失效。 混凝土材料所受到的侵蚀主要是由外部化学因素引起的，常见的化学侵蚀有酸性侵蚀、盐类侵蚀和硫酸盐侵蚀等。 这些化学物质可以与混凝土材料中的部分成分发生化学反应，以破坏混凝土的结构。 此外，这些化学物质还会渗入到混凝土材料当中，引起其内部钢筋的锈蚀、断裂等，从而降低混凝土材料的耐久性。 2.5集料、砂石和石子质量 集料是混凝土的主要组成部分，其品质好坏直接影响着混凝土的质量。 集料和砂石对混凝土材料耐久性有较大影响，如卵石比砾石耐久性好;碎石比卵石耐久性好;粗集料比细集料耐久性好;砂石集料在天然状态下有较大孔隙率，比干燥状态下孔隙率小得多，因此用水量也要适当降低;应严格控制砂的含泥量;碎石要注意针片状含量和针片状颗粒含量，其含泥量更要严格控制;石子应注意其强度、密实度和棱角性。 2.6掺合料和外加剂质量 掺入适当的外加剂能改善混凝土性能，但掺量过大会产生副作用，使混凝土材料耐久性降低。 因此，在配制高性能混凝土时应尽量减少或不掺用外加剂;在配制普通混凝土时，应适当增加粉煤灰用量，同时控制好矿物掺合料和外加剂的用量;在配制耐腐蚀性较高的混凝土时，应选择合适的外加剂。 外加剂是在水泥和集料之间起到粘结、填充和改善作用的一种材料，主要由引气剂、减水剂、阻锈剂等组成。 引气剂能使水泥中游离气态水被分散成微小气泡或具有封闭气孔的网状结构;减水剂则能增加水泥与集料间的润滑作用;阻锈剂能防止水泥浆和集料界面附近形成水膜和提高耐久性。 引气剂、减水剂和阻锈剂的应用既要考虑它们各自所起到的作用，也要考虑它们之间的相互影响;在实际建筑工程中应综合考虑各种因素，选用合适的外加剂掺量和应用方法，以使其发挥最大功效，并降低成本。 2.7环境相对湿度 当水分渗入到混凝土表层时，会增大混凝土的渗透系数，从而导致混凝土结构中的孔隙水增多。 在高湿度条件下，混凝土中的孔隙水分含量与其周围的湿度密切相关，当其处于高湿度或多雨水时，其孔隙水饱性将显著提高，同时，其碳化速率也将受到环境湿度的影响。

谈高性能混凝土.docx

3、基本特征是按耐久性进行设计保证拌和物易于浇筑和密实成型不发生或尽量少发生由温度和收缩产生的裂缝硬化后，有足够的强度内部孔隙结构合理而有低渗透性和高抗化学侵蚀.本人认为高性能混凝土是指满足特定环境因素要求并且质量能保证整个使用年限的高工作性、高耐久性的混凝土.其中混凝土的耐久性为高性能混凝土的基本特征.二、高性能混凝土耐久性的重要指标:1、混凝土的抗裂性2/10.2、混凝土的护筋性3、混凝土的耐蚀性4、混凝土的抗冻性5、混凝土的耐磨性6、混凝土的抗碱骨料反应性三、混凝土的破坏机理和应对方案混凝土的耐久性与所处的环境因素密不可分铁路混凝土结构耐久性设计暂行规定将环境类别划分为氯盐环境、碳化 4、环境、冻融环境、化学侵蚀环境和磨蚀环境.3.1环境因素下的混凝土破坏3.1.1氯盐环境在氯盐环境下氯离子扩散系数越大，混凝土的破坏约严重.3.1.2碳化环境碳化环境下当混凝土强度50MPa时混凝土碳化非常缓慢.3.1.3冻融环境冻融环境下影响混凝土耐久性的最重要因素是含气量.当含气量4%时混凝土均具有良过冷的水发生迁移，形成各种压力，当压力达到一定程度时，导致混凝土的破坏.混凝土发生冻融破坏的最显著的特征是表面剥落，严重时可以露出石子.混凝土的抗冻性能与混凝土内部的孔结构和气泡含量多少密切相关.孔越少越小，破坏作用越小，封闭气泡越多，抗冻性越好.影响混凝土抗冻性的因素，除了 5、孔结构和含气量外，还包括:混凝土的饱和度，水灰比，混凝土的龄期，集料的孔隙率与其间的含水率等.3.1.4化学侵蚀环境3.1.4.1淡水侵蚀溶出性侵蚀淡水的冲刷，会溶解水泥石中的组分，使水泥石孔隙增加，密实度降低，从而进一步造成对水泥石的破坏.水泥石长期和软化水接触其中一些水化物按溶解度的大小依次被水溶解;研究表明，当水泥石中的氧化钙溶出5%时，强度下降7%，当溶出24%时，强度下降29%.3.1.4.2硫酸盐侵蚀3/10.硫酸盐的腐蚀则表现为SO42-离子深入混凝土内与水泥组分反应，生成物体积膨胀开裂造成损坏.然后所生成的硫酸钙与水化铝酸钙作用生成水化硫铝酸钙生成的水化硫铝 6、酸钙含有大量结晶水其体积比原体积增加1.5倍对水泥石产生巨大的破坏作用.3.1.4.3镁盐侵蚀镁盐侵蚀的作用机理是使硬化水泥石的结构组分分解.Ca2+MgSO4+2H2O=CaSO42H2O+Mg2Ca2+MgCl2=CaCl2+Mg2生成的氢氧化镁松软无胶结能力氯化钙易溶于水.3.1.4.4碳酸盐侵蚀物的稳定性，影响水泥石的致密度，造成对混凝土的侵蚀.由于水中含有较多的二氧化碳它与生成碳酸钙按下列可逆反应作用.CaCO3+CO2+H2O=Ca2当水中含有较多的二氧化碳并超过平衡浓度时上式反应向右进行水泥石中CH通过转变为易溶的重碳酸钙而溶失随着CH降低其他水化产物分解使腐蚀 7、进一步加剧.3.1.4.5一般酸性侵蚀:作用机理:破坏混凝土的碱性环境.2HCl+Ca2=CaCl2+2H2O易溶于水4/10.aSOHO二水石膏结晶膨胀环境水中的酸的氯离子浓度越大pH值越小侵蚀越严重.3.2混凝土自身因素下的破坏:除了环境因素引起的混凝土结构破坏外，混凝土本身的一些物理化学因素会引起混凝土结构的严重破坏.例如混凝土的化学收缩和干缩过大引起的开裂，水化性过热过高引起的温度裂缝以与混凝土的碱骨料反映等.因此要提高混凝土的耐久性就必须减小或消除这些结构破坏因素.限制或消除从原材料引入的碱、S03、C1-等可以引起破坏结构和侵蚀钢筋物质的含量加强施工 8、控制环节避免收缩与温度裂缝产生以提高混凝土的耐久性.3.2.1钢筋的锈蚀钢筋在混凝土内部如存在侵蚀钢筋的物质含量过高那么钢筋发生电化反应，逐步生成氢氧化铁等即铁锈，其体积比原金属增大2-4倍，造成混凝土顺筋裂缝，从而成为腐蚀介质渗入钢筋的通道，加快结构的损坏.氢氧化铁在强碱溶液中会形成稳定的保护层，阻止钢筋的锈蚀，但当混凝土产生裂纹，环境中的CO2等渗入混凝土内加速，造成酸性环境，破坏或减弱混凝土的碱性环境，继续造成造成钢筋的锈蚀.其二，氯离子对钢筋表面钝化膜有特殊的破坏作用，当混凝土中氯含量超过标准时，钢筋会锈蚀，而水和氧的存在是钢筋被腐蚀的必要条件，因此，若混凝土开裂 9、，造成水和氧的通道，则钢筋锈蚀加速，促成混凝土裂缝进一步开展，混凝土保护层剥落，最终使构件失去承载力.3.2.2混凝土的碱-集料反应混凝土的碱-集料反应，是指混凝土中的碱与集料中活性组分发生的化学反应，引起混凝土的膨胀，开裂，甚至破坏.因反应的因素在混凝土内部，其危害作用往往是不能根冶的，是混凝土工程中的一大隐患.混凝土碱-集料反应需具备三个条件，即有相当数量的碱，相应的活性集料，水份.反应通常有三种类型:碱-硅酸反应，碱-碳酸盐反应，慢膨胀型碱-硅酸盐反应，避免碱-集料反应的方法可采用:一，尽量避免采用活性集料;二，限制混凝土的碱含量;三，掺用混合材.5/10.四、耐久 10、性的试验结果对混凝土抗渗性的影响.混凝土的电通量越大环境中水侵蚀和离子侵蚀的速度就越快加速混凝土的破坏最终导致混凝土的耐久性越低.电通量是测定混凝土耐久性能的重要实验方法.4.1水胶比和电通量随龄期增加，电通量逐渐降低，早期影响显著，后期减小.，56d10002000库仑水胶比0.30.556d小于1000库仑水胶比0.30.44.2含气量和电通量电通量增加不大当电通量为1000库仑时，对应的含气量为4%左右.4.3含泥量和电通量当含泥量为4%时，电通量接近1000库仑，再大满足不了要求4.4粉煤灰掺量和电通量当掺40%时，28d、56d电通量减少当掺大于40%时，28 11、d、56d电通量增加因此可看出40%是拐点.4.5粉煤灰烧失量和电通量烧失量增加，电通量增大，28d影响大，56d影响不明显.当烧失量为19%时，56d电通量1%随掺量增加，电通量在增加.五、高性能混凝土施工5.1混凝土的浇筑:5.1.1应预先制定浇筑工艺，明确结构分段分块的间隔浇筑顺序尽量减少后浇带或连接缝和钢筋的混凝土保护层厚度控制措施;明确浇筑进行方向和入模点，尽可能实行对称入6/10.模浇筑混凝土.5.1.2基底为非粘性土或干土时，应浇筑垫层;基底为岩石时应加以润湿，并铺一层厚2030mm的水泥砂浆，然后于水泥砂浆凝结前浇筑第一层混凝土.5.1.3 12、应预先根据结构截面尺寸、环境条件等研究确定必要的降温防裂措施.混凝土或岩土介质之间的温差应不大于15.5.1.5混凝土应分层进行浇筑，不得随意留置施工缝.其分层厚度指捣实后厚度应根据搅拌机的能力、运输条件、浇筑速度、振捣能力和结构要求等条件确定，表19中的数值可供参考，但最大摊铺厚度不宜大于400mm，泵送混凝土的摊铺厚度不宜大于600mm.5.1.6自高处向模板内倾卸混凝土时，为防止混凝土离析，一般应满足下列要求:从高处直接倾卸时，混凝土自由倾落高度不宜超过2m，以不发生离析为度;

混凝土耐久性-混凝土环境类别.doc

混凝土耐久性-混凝土环境类别.doc 1/168页 2/168页 3/168页 4/168页 5/168页 版权申诉混凝土耐久性-混凝土环境类别混凝土结构的环境类别混凝土结构的环境类别:一类:室内正常环境二类a:室内潮湿环境:非严寒和非寒冷地区的露天环境，与无侵蚀性的水或土壤直接接触的环境二类b:严寒和寒冷地区的露天环境，与无侵蚀性的水或土壤直接接触的环境三类:使用除冰盐的环境;严寒和寒冷地区冬季水位变动的环境;滨海室外环境四类:海水环境五类:受人为或自然的侵蚀性物质影响的环境注:严寒和寒冷地区的划分应符合国家现行标准《民用建筑热工设计规程》JGJ24的规定。 参考资料:混凝土结构设计规范单层厂房柱及柱间支撑设计关键词:厂房支撑一、柱网布置及温度伸缩缝的设置1、当厂房的横向长度较大时，一般可将边列柱的上段柱刚度减小，使之产生塑性变形，从而避免设计纵向温度伸缩缝。 2、温度伸缩缝一般采用设置双柱的办法处理。 在非地震区也可采用设计单柱的办法处理。 3、为减少构件类型，采用双柱的伸缩缝，柱轴线与横向定位轴线的关系应与厂房端部柱的处理相同，一般采用不加插入距的方案，亦可采用加插入距的方案。 4、双柱伸缩缝处两相邻柱中心线间的距离C，由柱脚的外包尺寸确定，并留出不小于30~50MM的净空，设计时可参考下列数值选用:轻、中型厂房C=1000MM;重、特重型厂房C=1500或2000mm.在特殊情况下，当伸缩缝两相邻柱脚相碰时，按下列办法处理。 A值要与锚栓的顶部长度相协调。 二、柱的种类及其适用范围1、等截面实腹柱和等截面缀条柱，一般用于吊车起重地不超过20T，柱高不超过10M的厂房中。 2、等截面缀板柱一般在厂房中较少采用，多用于平台柱。 但当厂房无吊车时，或者吊车起重时不超过5T，厂房跨度不超过15M、轻屋面、同时柱高不超过9M时，也可采用。 3、分离式柱:具有构造简单、计算简便和施工方便等优点。 一般在下列情况下采用:A、吊车起重量较大，而吊车轨顶标高又不太高时;B、厂房设有双层吊车，而下层吊车轨顶标高又不太高时;C、厂房中列柱两侧轨顶标高相差悬殊且低跨吊车较重不宜设置牛腿而做双阶柱又较复杂时。 D、厂房横向扩建并增设吊车时。 E、吊车起重量有可能增大，需要加固时;F、其他特殊情况下，如当厂房很高，吊车垂直荷载的偏心作用对柱子的工作很不利时。 三、柱的截面形式和尺寸的选用1、实腹式柱常用于截面高度小于或等于1M的情况，其截面形式如图示。 2、格构式柱常用于截面高度大于1m的情况，其截面形式。 四、柱脚设计1、当柱脚埋在地下时，为了防止柱脚的锈蚀，应采用或C10砼将柱脚包至室内地面以上~柱脚埋置深度一般可根据车间类别参考下列数值采用:轻、中型厂房:~;重、特重型厂房为:~五、肩梁和牛腿的构造及计算1、实腹式上段柱在肩梁处的连接有两种方式:1.一般将上段柱腹板与肩梁上盖板用两条角焊缝相连，并按与腹板等强度考虑。 上段柱翼缘的连接则根据不同情况分别考虑:对于边列柱的上段柱，可将外侧翼缘直接与下段柱外侧翼缘或屋盖肢腹板对焊;而边列柱的上段柱内侧翼缘及中列柱的上段柱的翼缘与肩梁的连接，均将翼缘开槽口插入肩梁腹板上，用4条角焊缝传力。 2.亦可将实腹式上段柱直接对焊在肩梁上，此时宜将上盖板下移，变为两块加强板的形式，焊于肩梁腹板的两侧。 3.当实腹式上段柱截面较小，设计假定与肩梁为铰接连接时，也可将上段柱直接对焊在肩梁上盖板上。 4.吊车梁支承垫板的宽度一般比吊车梁支座宽80mm，其厚度一般为20~40mm混凝土结构的环境类别混凝土结构的环境类别环境类别一室内干燥环境;无侵蚀性静水浸没环境;室内潮湿环境;非严寒和非寒冷地区的露天环境;非严寒和非寒冷地区与无侵蚀性的水或土壤直接接触的环境;严寒和寒冷的冰冻线以下与无侵蚀性的水或土壤直接接触的环境;条件二a二b干湿交替环境;水位频繁变动的环境;严寒和寒冷地区的露天环境;严寒和寒冷地区冰冻线以上与无侵蚀性的水或土壤直接接触的环境;三a严寒和寒冷地区冬季水位变动区环境;受除冰盐影响的环境;海风环境;盐渍土环境;受除冰盐影响的环境;海岸环境;海水环境;受人为或自然的侵蚀性物质影响的环境;三b四五混凝土保护层的最小厚度后，应对原材料的品种、规格、数量以及质量证明书等进行验收核查，并按有关标准的规定取样和复验。 经检验合格的原材料方可使用。

海洋环境下混凝土耐久性(全文)

通常认为混凝土建筑物的无修补安全使用期可达100年，然而，海洋环境下混凝土由于受到海洋环境的冻融破坏、海水侵蚀、钢筋锈蚀、冰浪撞击、磨损等各种因素的影响使其过早被破坏，实际使用年限远远低于设计要求，使用寿命最短的不到10年，因此，海洋环境下混凝土服役寿命的过早衰减和失效已成为当今面临的世界性难题，引起国内外混凝土科学与工程界的密切关注。 海洋环境下耐久性的影响因素和作用机理 1.1冻融作用 海工混凝土抗冻耐久性方面存在的问题，一部分是混凝土材料共同的问题(如引气、孔结构和强度等)，另一些则是海洋环境中产生的特殊问题如盐结晶和海水化学腐蚀等。 试验表明，在有盐溶液存在的情况下混凝土的饱水程度很高，因此，海工混凝土的冻融破坏更为严重，应从抗裂防渗和耐海水化学腐蚀两方面来保证海工混凝土抗海水冻融耐久性。 1.2钢筋锈蚀破坏 钢筋的锈蚀在混凝土耐久性问题中的地位日益突出。 钢筋锈蚀破坏最严重是潮汐区中部上部位，我国南方海洋环境下混凝土破坏以钢筋锈蚀为主。 钢筋锈蚀属电化学反应，其产生和发展必须同时满足(1)钝化膜破坏(2)足够量的氧(3)足够量的水分，三者缺一不可。 1.2.1混凝土抗渗性对钢筋锈蚀的影响 抗渗性是影响混凝土耐久性的关键。 提高混凝土的抗渗性是在一定范围内减小水灰比、增加养护期及掺砂渣、粉煤灰、硅灰等火山灰质材料，改善水泥石的孔径分布和孔结构，增加凝胶孔，使抗渗性提高， 1.2.2混凝土碳化作用对钢筋锈蚀的影响 混凝土碳化是指混凝土中的碱性物质Ca(oH)2与空气中CO2作用生成CaCO3。 ，使结构变化、碱度下降。 混凝土碳化后引起钝化膜破坏、产生钢筋锈蚀，碳化后产生的收缩会加快钢筋锈蚀决定混凝土碳化速度的根本因素一是混凝土本身的碱性物质含量，二是混凝土的密实度
