高渗透改性环氧树脂堵漏灌浆料环氧注浆液环氧堵漏剂 高渗透改性环氧树脂灌浆料环氧树脂灌浆料树脂灌浆料 高渗透改性环氧树脂灌浆料42元12100千克可售 支付方式 支付宝微信银行转账 加入购物车 猜您想找 商品描述 价格说明 25kg/组 初期硬化(25℃) 4-6h 淡黄色 12个月 可操作时间(25度) 40分钟 施必达SPD A:B=4:1，25kg/组 ≥99% 常温(25℃)可操作时间 ≥40min 抗拉强度 抗压强度 ≥70mpa 小于等于500 销售电话 JTG-901高渗透改性环氧树脂灌浆料:为低黏度、双组份、具有良好渗透性，硬化后放热低，收缩性小，对各种结构物具有极优越之接着力，尤其对混凝土及岩石的接着更佳。 借着机械灌注(高压)或注射器注入法(低压)，可深入结构体极细微之裂缝，充分达到修补和补强的效果，使结构物恢复其整体性，和达成一体化之目的常温硬化型的注入修补用改性环氧类结构胶。 一、JTG-901产品特性: 1、粘度低、超结构补强、韧性佳、低收缩之特点。 2、与基材黏着力特强且抗化学性佳，抗老化性及耐介质(酸、碱及水等)性好，韧性及抗冲击性好。 3、适用于高压及低压灌注工法。 4、对微裂极强的渗透力，黏度很低，能注入0.5mm宽缝。 5、不含挥发性溶剂，硬化时基本不收缩。 6、独特的高性能聚合物增韧改性技术，耐冲击、抗疲劳，特别对砂浆、混凝土、砖板空鼓、缝隙;桥梁裂缝等各种状况进行灌浆加固处理。 7、固化温度范围广，环境温度5℃以上即可很好固化。 8、可操作时间长，使用方便、无毒。 JTG-901技术参数: 二、JTG-901应用范围: 城市建筑的地下室、地铁、隧道、水电大坝、石油及煤矿开采工程中，起加固补强、防渗堵水作用;(特别是堵动水、涌水工程，灌填隧道、矿石岩层、砖材、混凝土构件上干、湿之裂缝，结构修补及地层加固、防止塌落)。 低渗透性软弱基础、破碎带的固结处理;钢材的防腐处理等。 三、施工要点: 1、基材、裂缝处理:灌浆前，先把施工基面清理干净，然后固定灌浆嘴，并用S-JGN401封缝胶封闭。 对较小的混凝土构件裂缝，用钢丝刷等工具清除混凝土裂缝表面的灰尘、浮渣及松散层等污物，刷去浮灰;用酒精或丙酮沿着裂缝两侧2-3cm范围擦拭干净。 对体积较大的混凝土构件或较深的裂缝，可沿裂缝采取钻孔灌胶，以便使胶液有更广的通路进入裂缝。 2、固定高压胶管:用灌浆泵进行灌浆，浆液灌满后，保持压力一段时间，密切注意灌浆压力的变化，防止爆管。 在裂缝的交错处、裂缝较宽处及裂缝端部等位置必须设置灌胶嘴。 灌胶嘴的间距可根据裂缝大小、走向及结构形式而定，一般灌浆嘴间距为20-30cm。 在一条裂缝上必须设置有进胶、排气或出胶口。 3、封缝:封缝质量的好坏直接影响灌浆效果与质量，应特别予以重视。 裂缝的封闭可采用封缝胶，按推荐配胶比例称取并调配封缝胶。 用油灰刀沿裂缝反复涂刮后均匀涂抹一层厚约1-2mm、宽不小于30mm的胶泥，注意防止小气泡或密封不严。 封缝胶固化快、粘结牢固，需随配随用，是自动压力灌浆工艺配套使用的裂缝封闭和粘贴底座的专用胶。 封缝完好后10分钟即可进行注胶。 4、配制灌注胶液，连续注胶:注胶操作应使用专用的注胶器具。 按比例配制灌浆树脂，倒入软管中，把装有树脂的灌浆器旋紧于底座上，松开弹簧进行注胶。 根据裂缝区域大小，可采用单孔灌浆或分区群孔灌浆。 在一条裂缝上的灌浆可由浅到深，由下而上，由一端到另一端。 树脂不足可反复补充。 灌浆压力常采用0.6MPa的自动压力灌浆器注浆，在保证灌浆顺畅的情况下，采用较低的灌浆压力和较长的灌浆时间，可获得更好的灌浆效果。 当注射后一个出浆口出胶且出胶速率保持稳定后，再保持压注10分钟左右即可停止灌浆。 拆除灌浆器并用堵头旋转于底座以防止胶液溢出。 5、胶液固化:高渗透改性环氧树脂灌浆料应在5℃以上的环境中固化，固化时间视环境温度而定。 一般情况(25℃)下，完全固化2-3天即可。 浆材固化后，可将外露的灌浆嘴切去并用水泥砂浆抹平。 6、灌胶效果检验: 灌浆结束后应检验灌浆效果及质量，凡有不密实等不合格情况，应进行补注。 四、包装、运输、储存和安全: 1、本产品采用铁桶包装，包装规格20kg+5kg/组，应客户要求可另行商定。 2、本品应密封贮存在环境温度5℃-40℃的干燥、清洁的库房内，不得露天堆放或雨淋，包装开启后不得长时间存放;不同品种胶粘剂及A、B两组分应明显标识存放，避免混杂。 自生产之日起，包装完好时有效贮存期为12个月。 3、本产品不属于易燃、易爆、有毒危险品，能以一般交通工具运输，运输途中不得损坏包装、曝晒或雨淋，不得倾斜或倒置。 五、注意事项:

高渗透改性环氧树脂在混凝土漏水维修中怎么使用?

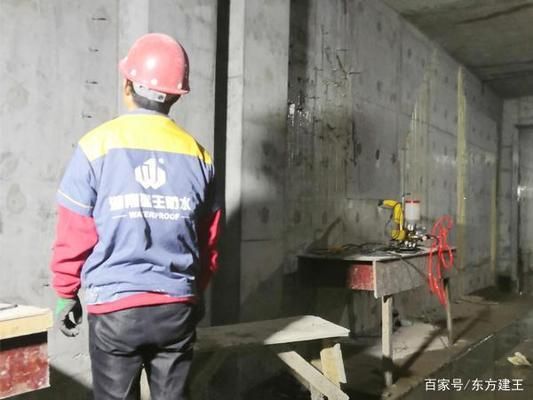

关于高渗透改性环氧树脂在漏水维修中如何使用，阿良在本文会根据一个长沙地下室剪力墙漏水维修的案例来进行大致介绍。 高渗透改性环氧树脂是什么材料，有哪些具体特性，包括其应用领域。 阿良主要是给一些在使用这款材料时，或者碰到一些漏水维修打算使用这款材料的朋友，提供一些建议。 本文主要是介绍一下，高渗透改性环氧树脂在实际维修中的使用案例进行说明。 阿良喜欢用事实说话，比较像产品说明书上面的一堆数据，大部分都是实验室出来的，而且这些理论知识很多超出阿良的学识范畴。 让一个小学差点没毕业的人，给大家讲微积分实在有点过分。 废话少说，今天阿良给大家讲一下前段时间在某小区长沙地下室剪力墙漏水维修案例，是如何使用高渗透改性树脂进行漏水维修的。 长沙地下室剪力墙漏水维修-高压灌浆补 一、为什么这次的地下室剪力墙漏水维修要使用这款材料 这个问题问得好，阿良不是卖产品的，至少目前还是纯粹的搞施工。 选择高渗透改性环氧树脂(打字有点累，下面简称:环氧树脂)说白了，还是根据其材料特性。 环氧树脂在维修固化后，具体表现是材料本身强度很硬，跟玻璃差不多。 材料强度大，除了有效愈合混凝土的漏水裂缝，还能增强混凝土的强度。 有点类似强力粘接剂，把裂缝给粘合起来。 阿良读书少，理解起来比较直白。 选择这款材料的主要原因，就是返修率低甚至没有返修，而且使用寿命长，熬过质保期基本没问题。 另外实际费用跟其他普遍使用的油性或水性聚氨酯堵漏剂，成本差不太多，性价比要高点。 说到这里，让我们进入第二个问题。 二、环氧树脂的优劣势案例分析 从长沙地下室剪力墙漏水使用环氧维修，优势上面也说了，这里就不重复。 使用环氧树脂基本跟其他油性或水性聚氨酯堵漏剂(灌浆料)的操作方法差不多，劣势就是使用很麻烦，操作不当就容易堵机子，严重影响施工进度。 另外，对于机器的后期维护也麻烦。 这个阿良都放在后面来说，强调一点的事，好事多磨。 选择这种材料，就是看到它的性能更好，更能满足来说维修的要求。 三、环氧树脂在漏水维修时是如何使用的 说了这么多，总算到敲黑板划重点的时候。 阿良写这些东西很累，主要是担心一件事没有把它讲明白，反而把人转迷糊了。 对于环氧树脂的使用，这个材料也是通过高压灌浆机这个设备，通过灌浆机将环氧树脂灌注到漏水裂缝中去。 关于高压灌浆堵漏维修，阿良在湖南建王防水网站上面有文章专门介绍，包括机器的维护也多次谈到，感兴趣的朋友可以自己去看一下，这里就不重复了。 在这次地下室剪力墙漏水维修中，阿良采取的施工方案有所不同。 环氧树脂不太适合漏水量比较大的情况，这个时候就需要采用水性堵漏剂进行辅助。 灌注完水性堵漏剂后，在1-2小时后，再使用同样的高压灌浆补漏方法，将环氧树脂灌注进裂缝。 这个时候环氧树脂能不仅能对混凝土裂缝起到补强加固作用，还能有效将裂缝内之前的水性堵漏剂封堵在里面，让反应的过程延长，等于是增加一道安全防护。 地下室剪力墙漏水维修施工前 地下室剪力墙漏水量大先使用水性堵漏剂 水性聚氨酯堵漏剂施工效果 对于一些漏水量小，或者暂时只是裂缝没有出现明显漏水的干裂缝，直接使用环氧树脂进行维修，能有效解决现在漏水或后期可能出现的漏水问题。 存在漏水隐患的干裂缝 直接使用环氧树脂补漏施工 直接使用环氧树脂的效果 在说的环氧树脂的使用时，关键是材料的调配，要按照使用要求比例，一般是1:5(固化剂:树脂)，这里环氧树脂是双组的，这个我就不用介绍了。 调配的时候，量不要太多，根据灌浆机置料筒的容量，一次半桶足够，有些维修量也就是裂缝少的时候，就要用多少调多少。 调配好的环氧树脂，要在10-15分钟内用完。 环氧树脂的调配 像水性或油性聚氨酯堵漏剂就没有这么麻烦，这个主要是环氧树脂的反应时间比较快，材料调多了没有用完，或者在规定时间内没有用完，就会产生固化，把机子堵死。 四、环氧树脂使用完机器这么维护 上面也说到，这个环氧树脂的特性就是速度。 像阿良在地下室剪力墙漏水维修时，会安排好施工节奏，先根据一天的维修工程量，把打孔埋止水针头以及灌注水性聚氨酯堵漏剂这些工作先做完，预留剩下的时间久专门灌注环氧树脂。 一旦材料灌注完成，马上使用稀释剂对高压灌浆机进行清洗，将机器内残留材料彻底清洗干净，再使用机油(汽车保养后的废机油即可)马上进行循环清洗，这个清洗过程越多越好，一定要将残留的环氧树脂彻底清洗干净。 这个网站主要以工程实战为主，把一些常见的材料应用和工程施工或维修案例拿出来讲一讲，可能会有所收获吧。
