钢结构质量检查要点（钢结构焊接质量检测方法）

摘要：本文主要探讨了钢结构焊接质量的检测方法。在钢结构工程中，焊接作为连接钢材的重要手段，其质量直接影响到整个结构的承载能力和使用寿命。对焊接质量的检测至关重要。本文首先介绍了钢结构焊接的基本概念和分类，然后详细阐述了常用的焊接质量检测方法，包括外观检查、无损检测、力学性能测试等。通过这些方法，可以有效地评估焊缝的缺陷、裂纹、气孔等，确保焊接质量符合设计要求和相关标准。本文还讨论了焊接质量控制的关键因素，如焊工技能、焊接材料、环境条件等，并提出了一些提高焊接质量的建议。

钢结构质量检查要点

一、原材料质量检查

• 钢材方面：
  • 检查钢材的品种、规格、质量是否符合设计要求，需要查看是否有出厂合格证明及进场复验报告。
  • 对于一些特殊情况的钢材要进行抽样复验，如板厚等于或大于40mm且设计有对质量有疑义的钢材，其复验结果应符合现行国家产品标准和设计要求；高层结构钢材的强屈比不应小于1.2，伸长率应大于20%；采用焊接连接的节点，当板厚等于或大于40mm，并承受沿板厚方向的拉力作用时，应进行板厚方向的材料性能试验，应符合《厚度方向性能钢板》GB5313的规定；进口钢材除须具有质量证明和商检报告外，进场后，应进行机械性能和化学成分的复验。当钢材表面有锈蚀、麻点或划痕等缺陷时，其深度不得大于该钢材厚度负偏差的1/2。
• 焊接材料方面：
  • 检查焊接材料的品种、规格、质量是否符合设计要求，是否有出厂合格证明及进场复验报告。
  • 焊接用的焊条、焊丝和焊剂，应与主体金属强度相适应，不得使用药皮脱落或焊芯生锈的焊条和受潮结块的焊剂，焊丝、焊钉在使用前应清除油污、铁锈。

二、构件制作检查

• 钢材切割：检查钢材切割是否采用数控等离子切割机或激光切割机进行，切割质量是否符合要求。
• 钢材成型：检查钢材是否采用数控机床进行成型加工，成型质量是否符合要求。
• 构件组装：
  • 检查构件组装是否按照设计要求进行，组装精度是否符合要求。
• 构件焊接：
  • 检查构件焊接是否符合设计要求，焊缝质量是否符合规范要求。焊缝表面不得有裂纹、焊瘤、烧穿、弧坑等缺陷。一、二级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷，且一级焊缝不得有咬边、末焊满等缺陷。
  • 焊工经过考试并取得合格证后方可从事焊接工作，合格证应注明施焊条件、有效期限。
  • 对接接头、T形接头、角接接头、十字接头等对接焊缝及对接和角接组合焊缝，应在焊缝的两端设置引弧和引出板，其材质和坡口形式应与焊件相同。
  • 焊成凹形的角焊缝，焊缝金属与母材问应平缓过渡；加工成凹形的角焊缝，不得在其表面留下切痕。
  • 焊接完毕，焊工应清理焊缝表面的熔渣及两侧的飞溅物。

三、构件连接检查

• 高强度螺栓连接：检查高强度螺栓的连接方式是否符合设计要求，连接质量是否符合规范要求。
• 焊接连接：
  • 检查焊接连接的焊接质量是否符合规范要求，焊缝外观质量是否符合要求。
• 栓钉连接：检查栓钉的连接方式是否符合设计要求，连接质量是否符合规范要求。

四、涂装检查

• 防腐涂装：检查钢结构构件是否按照设计要求进行防腐涂装，涂装质量是否符合规范要求。
• 防火涂装：检查钢结构构件是否按照设计要求进行防火涂装，涂装质量是否符合规范要求。

五、其他方面检查

• 结构安全性检测：定期对钢结构工程进行结构安全性检测，确保结构安全。
• 使用维护保养：对钢结构工程进行定期的使用维护保养，延长其使用寿命。
• 防雷接地检测：对钢结构工程进行防雷接地检测，确保其防雷接地系统正常运行。
• 结构变形检测：对钢结构工程进行结构变形检测，确保其结构稳定性。
• 构件疲劳损伤检测：对钢结构工程的重要构件进行疲劳损伤检测，避免因疲劳损伤引起的安全事故。
• 紧固件及连接件检测：对钢结构工程中的紧固件及连接件进行检测，确保其连接牢固可靠。
• 防腐防火涂装检测：对钢结构工程的防腐防火涂装进行检测，确保其涂装质量符合规范要求。
• 其他相关检测：根据需要进行的其它相关检测项目。

此外，还需要对钢结构的质保资料进行检查：

• 熟悉图纸相关内容：看工程中需要哪些品种的钢材，同时熟悉保温棉、夹芯板、防火涂料等图纸和合同规定的品牌、技术参数要求，注意钢材的品牌是否与合同指定的一致，在复试报告中一定要有钢材的炉批号。

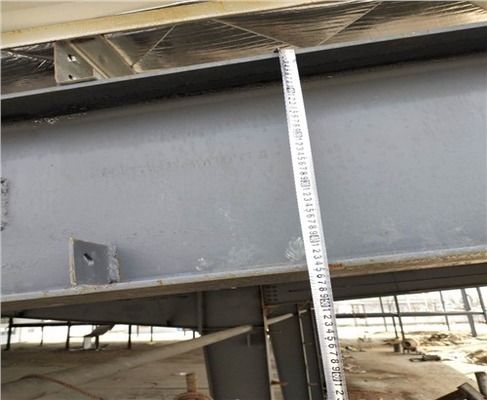

• 检查资料是否齐全对应：钢材的合格证、复试报告是否对应、齐全；对彩钢板、镀锌板或镀铝锌板进行厚度及材质检查；检查钢梁几何尺寸、上下翼缘板、腹板的钢材厚度，尤其是腹板，因其不好检查，施工方容易偷工减料；对进场的檩条、拉条、系杆、隅撑进行检查，特别是隅撑，施工方容易使用非标产品；检查钢构件出厂合格证和设计要求作强度试验的构件试验报告、钢构件进场的全数检查记录、构件预拼装检查记录、涂装检验记录及吊装记录等质量控制资料是否齐全。

同时在钢结构安装过程中要注意检查是否存在一些常见的质量问题，如钢梁底座、檩条、隅撑、钢梁上翼缘的立板等螺栓孔经常由于偏差而在现场气割；水平系杆经常由于长度不足而在现场补焊等问题。
