碳纤维布粘贴操作技巧包括**裁剪和标记、清洁处理表面、涂抹粘接剂等**步骤。这些步骤共同确保了碳纤维布能够牢固地粘贴在需要加固的结构上,从而发挥其优异的力学性能。,,以下是对碳纤维布粘贴操作技巧的详细描述:,,1. **裁剪和标记**:在进行粘贴之前,首先需要裁剪出合适尺寸的碳纤维布。裁剪时,应按照相关标记进行操作,以确保裁剪出的碳纤维布尺寸符合要求。,,2. **清洁处理表面**:在粘贴碳纤维布之前,应对待粘贴的表面进行清洁处理,去除油污、灰尘等杂质,以增强粘结效果。,,3. **涂抹粘接剂**:使用专用的粘接剂将碳纤维布粘贴到结构表面。涂抹时,应均匀涂抹,避免出现气泡或褶皱,影响粘贴质量。,,4. **滚压与固化**:粘贴完成后,使用专用的滚压工具(如橡胶滚轴)对碳纤维布进行滚压,以排出气泡和多余的树脂胶,提高粘结效果。,,5. **检查验收**:应对粘贴效果进行检查验收。检查时应注意碳纤维布是否牢固粘贴,是否有空鼓、气泡或粘贴不牢的地方,确保结构的安全性。,,碳纤维布粘贴是一项需要高度注意和专业技能的工作。正确的粘贴方法和步骤直接关系到碳纤维布的性能发挥和结构的安全性。通过遵循上述操作技巧,可以确保碳纤维布能够牢固地粘贴在需要加固的结构上,从而为结构的长期稳定提供有力保障。
碳纤维布粘贴操作技巧
- 混凝土基底处理
- 清除混凝土构件表面残缺、破损部分至结构密实部位,保证表面平整,对外露钢筋进行防锈处理,修复残缺部位,确保粘贴面平顺且干燥。
- 表面残缺修补
- 构件表面凹陷部位用环氧腻子填平修复至平整,内角(段差、起拱等)用环氧腻子填补使其平顺。
- 涂底层涂料
- 按规定比例准确称量底层涂料后放入容器,用搅拌器拌和均匀,一次调和量要在可使用时间内用完,然后用滚筒刷均匀涂抹底层涂料,施工时根据温度、湿度选择合适的底层涂料。

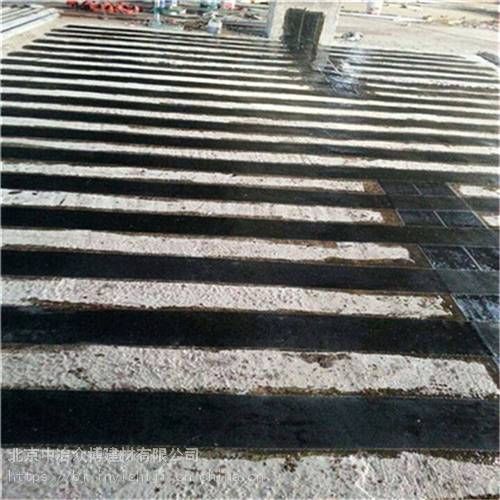

- 贴碳纤维片
- 碳纤维片准备
- 确认粘贴表面干燥,避免碳纤维片在运输、储存、裁切和粘贴过程中弯折,按规定尺寸用钢直尺与壁纸刀切断碳纤维片(每段长度一般不超6m为宜,如需更长片材,要精心防止弯折且脱泡、渗浸过程加倍谨慎操作),按当天用量裁切碳纤维片防止保管过程中损坏。
- 纤维顺长方向片材的接头必须搭接10cm以上,该部位多涂树脂,脱泡、树脂操作正常进行,在片材宽度方向不(此处文档未完整表述,推测是宽度方向无特殊要求之类的意思)。
- 胶的准备与涂抹
- 胶的主剂和固化剂按规定比例准确称量,装入容器用搅拌器均匀搅拌,一次调和量在可使用时间内用完。
- 贴片前用滚筒刷均匀涂抹粘贴用环氧树脂(下涂),贴片时尽量使纤维片和树脂间无空气,纤维片施工30分钟后,用滚筒刷均匀涂抹粘贴用环氧树脂(上涂)。
- 养护
- 粘贴碳纤维片后自然养护24小时达到固化,固化期间不受干扰,每道工序后树脂硬化前用塑料薄膜遮挡防止风沙或雨水侵袭,当树脂硬化期间可能气温降低到5℃以下时,可采用低温固化树脂或采取加温措施。
- 多层粘贴的特殊技巧与注意事项
- 优势方面
- 提高结构性能:碳纤维布轻质高强,粘贴多层可在不增加结构负荷情况下提高强度和刚度,增加承载能力。
- 增强耐腐蚀性能:本身耐腐蚀,多层粘贴可进一步提高,适用于海洋工程、化工厂等易腐蚀场所,延长使用寿命。
- 提升绝缘性能:有良好绝缘性,多层粘贴可提供更高绝缘保护。
- 改善导热性能:粘贴多层可在结构中形成导热通道,提高散热能力,对高温环境工作设备重要。
- 注意事项方面
- 胶水选择:选择合适胶水确保多层间粘合强度,不同粘合剂有各自特点和适用范围,要根据实际情况选择。
- 排布方式:碳纤维布的排布方式影响结构力学性能,应根据结构受力情况和要求合理安排,提高整体强度和稳定性。
- 层间间隔:粘贴层与粘贴层之间间隔要合理,过小会使结构刚度增大,过大可能导致结构失稳,要根据项目要求和实际情况选择合适间隔距离。
- 其他操作技巧与注意事项
- 剪裁方面
- 按设计规定尺寸剪裁碳纤维布,严禁斜切,防止拉丝,裁剪数量保证当天用完,剪裁后的碳纤维布保持洁净干燥、不受污染、不可折叠。
- 配胶方面
- 按规定配胶比例配制碳纤维胶,倒入洁净容器沿一个方向搅拌,直至颜色均匀无气泡产生,防止灰尘等杂质混入。
- 粘贴过程方面
- 粘贴碳纤维前再次擦拭混凝土表面确保无粉尘,用滚筒刷将浸渍胶均匀涂刷于被粘贴部位,在搭接、拐角部位多涂抹一些。

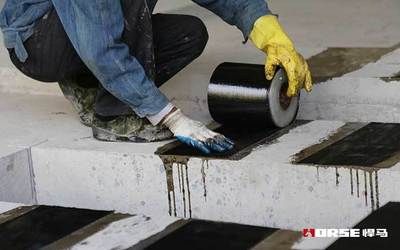

- 放卷用力适度,将碳布拉紧对齐后粘贴,从中间向两侧进行粘贴避免产生气泡。
- 用塑料刮板或滚筒在碳纤维布表面反复滚压至胶料渗出以去除气泡,滚压沿同一方向,不在一个部位反复滚压揉搓,然后在碳纤维布外表面也均匀涂抹碳纤维胶,反复滚压使胶双向充分浸润碳纤维布。
- 多层粘贴时,碳纤维布表面指触干燥后立即进行下一层粘贴,如延误时间超1h,应等12h后再涂刷碳纤维胶粘贴下一层。
- 特殊情况处理方面
- 如需加固的混凝土基面有水,应保持干燥(含水率超过6%应进行干燥处理或者采用专用的潮湿浸渍胶进行粘贴)。
- 拐角位置处理成为平滑的圆弧结构(半径大于20mm)。
- 碳纤维浸渍胶搅拌、使用时注意适用期,超过适用期不得使用。
- 尽量不在粘贴好的碳布上钻孔,以免减少受力面积影响加固质量。
碳纤维布粘贴常见问题及解决
碳纤维布与其他材料对比优势
碳纤维布粘贴后的维护保养方法
碳纤维布在极端气候下的表现





1粘贴碳纤维布的关键步骤粘贴碳纤维布的关键步骤 碳纤维粘贴关键步骤: (1)混凝土基底处理 将混凝土构件表面的残缺、破损部分清除干净达到结构密度部位,使其表面平整。 对外露钢筋进行防锈处理,修复残缺部位。 保证粘贴面的平顺及干燥。 (2)表面的残缺修补 ①构件表面凹陷部位应用环氧腻子填平,修复至表面平整。 ②内角(段差、起拱等)要用环氧腻子填补,使之平顺。 (3)涂底层涂料 把底层涂料按规定比例称量准确后放入容器内,用搅拌器拌和均匀。 一次调和量应在可使用时间内用完。 用滚筒刷均匀地涂抹底层涂料。 根据施工时的温度、湿度选择适当的底层涂料。 (4)贴碳纤维片 ①确认粘贴表面干燥。 ②防止碳纤维受损,避免碳纤维片在运输、储存、裁切和粘贴过程中,受到弯折。 因此,贴片前应用钢直尺与壁纸刀按规定尺寸切断碳纤维片,每段长度一般以不超过6m为宜。 要使用更长的片材时,除精心防止弯折外,对脱泡(即赶出气泡)、渗浸过程必须加倍谨慎操作。 为防止片材在保管过程中损坏,片材的裁切数量应按当天的用量裁切。 ③纤维顺长方向片材的接头必须搭接10cm以上。 该部位应多涂树脂,脱泡、树脂操作按正常进行。 在片材宽度方向不。 ④胶的主剂和固化剂应按规定的比例称量准确,装入容器用搅拌器均匀搅拌。一次调和量应在可使用时间内用完。 ⑤贴片前用滚筒刷均匀地涂抹粘贴用环氧树脂,称为下涂。 贴片时,在纤维片和树脂之间尽量不要有空气。 纤维片施工30分钟后,用滚筒刷均匀涂抹粘贴用环氧树脂,称为上涂。 (5)养护 ①粘贴碳纤维片后,需自然养护24小时达到固化,且应保证固化期间不受干扰。 ②在每道工序以后树脂硬化之前,宜用塑料薄膜遮挡以防止风沙或雨水侵袭。 ③当树脂硬化期间存在气温降低到5℃以下的可能时,可采用低温固化树脂,或采取有效的加温措施。 (6)涂装 ①若加固补强构件需要防火时,可在树脂固化后按业主要求涂刷需火涂层。 碳纤维布资讯516.jpg1662700859487643.jpg联系巧力二维码www.sh-qiaoli.com2022-09-092碳纤维布粘贴多层有哪些优势和注意事项?_结构碳纤维布粘贴多层的优势和注意事项一直是许多工程师和建筑师关注的焦点。 随着碳纤维布在建筑、航空航天、汽车等行业的广泛应用,人们对于碳纤维布多层粘贴的技术要求也越来越高。 本文将针对碳纤维布粘贴多层的优势和注意事项展开讨论。 首先,碳纤维布粘贴多层的优势主要体现在以下几个方面。 首先,碳纤维布具有轻质高强的特点。 与传统的钢铁材料相比,碳纤维布具有更低的密度和更高的强度。 粘贴多层碳纤维布可以在不增加结构负荷的情况下提高强度和刚度,从而增加结构的承载能力。 这对于需要提高结构性能的工程项目来说是一个重要的优势。 其次,碳纤维布具有优异的耐腐蚀性能。 由于碳纤维布不会受到腐蚀的影响,因此可以在恶劣环境下长时间使用。 这对于海洋工程、化工厂等容易受到腐蚀的场所来说是十分重要的。 通过粘贴多层碳纤维布,可以进一步提高结构的耐腐蚀性能,延长使用寿命。 另外,碳纤维布具有良好的绝缘性能。 碳纤维布能够有效隔离外部环境对结构的影响,保护结构不受到电气或化学的损害。 在需要绝缘性能的应用场合,粘贴多层碳纤维布可以提供更高的绝缘保护。 此外,碳纤维布具有优秀的导热性能。 通过粘贴多层碳纤维布,可以在结构中形成一个导热通道,提高结构的散热能力。 这对于一些需要高温环境下工作的设备来说是尤为重要的。 然而,在碳纤维布粘贴多层的过程中也需要注意以下几个事项。 首先,要选择合适的胶水或粘合剂。 选择合适的胶水可以确保多层碳纤维布之间的粘合强度,提高结构的整体性能。 不同材料的粘合剂有其各自的特点和适用范围,需要根据实际情况进行选择。 其次,要注意碳纤维布的排布方式。 碳纤维布的排布方式会直接影响到结构的力学性能。 应根据结构的受力情况和要求,合理安排碳纤维布的排布方式,以提高结构的整体强度和稳定性。 另外,要确保粘贴层与粘贴层之间的间隔合理。 粘贴层与粘贴层之间的间隔过小会使结构刚度增大,而间隔过大可能会导致结构失稳。 应根据具体项目的要求和实际情况,选择合适的间隔距离。 碳纤维布粘贴多层的施工过程需要严格按照施工规范进行,确保每一步骤都符合要求。 综上所述,碳纤维布粘贴多层具有轻质高强、耐腐蚀、绝缘和导热等优势,可以提高结构的性能。 只有全面考虑这些因素,才能确保碳纤维布多层粘贴的效果和质量,使其发挥出最大的优势。it.sohu.com2023-10-173碳纤维如何贴标签:碳纤维布加固的施工注意事项 概要:1、必须熟悉掌握图纸,认真读图,清楚了解到碳纤维布粘贴的位置,如何粘贴:井字型贴还是满贴、贴几层等都需了解到位。 2、为了防止碳纤维受损影响加固效果,运输、储存、裁切和粘贴等过程中,严禁受弯折,不得直接日晒和雨淋,胶结材料应阴凉密闭储存。 且为了确保粘贴的质量,建议不同季节、不同温度条件下使用不同型号的粘贴树脂,这样才能对树脂施工的可操作时间和固化时间进行有效控制,且碳纤维布加固的长期使用环境温度一般不能大于60C,特殊环境下采用此技术,必须采取相应的防护措施。 概要:1.按加固设计尺寸裁剪纤维板材。 裁剪时,应考虑现场检险的需要,由监理或检验机构人员指定若干块板块,每块加长150mm供粘贴钢标准块,以备检验使用。 2.用工业丙酮擦拭纤维板材的粘贴面(贴层板时为一面、贴多层板时为两面),至白布擦拭检查无碳微粒为止。 3.将配制好的胶粘剂立即涂在纤维板材上。 涂抹时,应使胶层在板宽力向星中间厚、两边薄的形状,平均厚度为1.5--2mm。 概要:现浇结构实体的混凝土保护层厚度往往出现较大的偏差,楼板负筋最严重。 负筋保护层厚度的正负偏差对结构承载力和耐久性的影响,分析造成这一质量通病的原因,板面负筋保护层厚度偏差超过规范允许范围将对楼板承载力和耐久性造成不利的影响,偏差越大,危害性越大。 板面负筋保护层厚度正偏差对楼板承载力的影响钢筋保护层厚度出现较大的正偏差,使截面有效高度减小,楼板抗弯能力降低。www.jiaguhome.com2023-06-274如何做到杜绝空鼓,粘贴碳纤维布一步到位如何做到杜绝空鼓,粘贴碳纤维布一步到位 碳纤维布加固建筑十分常见,但是施工时如若操作不当,容易出现气泡、空鼓等问题。 今天悍马和大家讲解一下怎样粘贴碳纤维布可以做到一步到位,杜绝空鼓。 1.剪裁碳纤维布:按设计规定尺寸剪裁碳纤维布,严禁斜切碳布,并防止出现拉丝的现象。 裁剪的数量应保证在当天用完,避免浪费。 剪裁成型的碳纤维布应注意保持洁净干燥、不受污染、不可折叠。 2.配制碳纤维胶:按规定的配胶比例配制碳纤维胶。 倒入洁净容器沿一个方向搅拌,直至颜色均匀,无气泡产生,并应防止灰尘等杂质混入。 3.粘贴碳纤维材料:粘贴碳纤维前应对混凝土表面再次擦拭,确保粘贴面无粉尘。 用滚筒刷将浸渍胶均匀涂刷于被粘贴部位,在搭接、拐角部位适当多涂抹一些。 4、粘贴碳纤维布时,放卷用力适度,将碳布拉紧对齐后粘贴。从中间向两侧进行粘贴,可避免产生气泡。 5、用塑料刮板或滚筒在碳纤维布表面反复滚压,直至胶料渗出,以去除气泡。 滚压时应沿同一方向,不宜在一个部位反复滚压揉搓。 然后在碳纤维布外表面也均匀涂抹碳纤维胶,反复滚压,使碳纤维胶双向充分浸润碳纤维布。 6、多层粘贴时,应在碳纤维布表面指触干燥后,立即进行下一层的粘贴。 如延误时间超过1h,应等12h后,再涂刷碳纤维胶粘贴下一层。 做碳纤维布加固施工时,做好这些细节,碳纤维布粘贴就不会出现空鼓现象。www.shhorse.com2022-04-195速看!粘贴碳纤维布的十大招式你学会了吗?碳纤维布加固施工工艺流程人人都清楚,但是粘贴碳纤维布的时候是有一定的技巧的,下面将其整理成顺口溜方便大家理解记忆。 碳纤维布一定要粘贴到结构面上,对于有裂纹的地方需要经过表面封浆和灌浆处理,如果要加固的构件有白灰需要将白灰铲除,有混凝土垫层也必须将混凝土垫层进行剔除,剔除完毕露出新鲜的混凝土,再用结构修补胶对加固的基面进行修补、找平。 招式二:基面有水不可行,保持干燥再粘贴 需要加固的混凝土基面要保持干燥,基面含水率超过6%应进行干燥处理或者采用专用的潮湿浸渍胶进行粘贴。 招式三:棱角截面不需要,磨成曲面要记牢 拐角位置要处理成为平滑的圆弧结构,半径要大于20mm 招式四:刮板刮压往哪走,必须统一方向走 碳纤维布的粘贴要指定在具体的位置上,然后应用滚筒进行表面碾压,确保其内部不会存在有气泡等问题,注意不要损坏碳纤维布表面。 另外混凝土表面如果存在不平整的现象,则要用刮刀进行整平处理,刮压方向按照同一方向进行。 招式五:碳胶注意适用期,超出时间要丢弃 碳纤维浸渍胶在搅拌、使用时应注意其适用期,若超过适用期不得再继续使用。 招式六:指触干燥立粘贴,延误超时十二时 碳纤维布多层粘贴时,应在碳布的面胶指触干燥时立即粘贴下一层。 若延误时间超过一小时应等12h后再按以上步骤进行粘贴。 注意在冬季施工时碳纤维浸渍胶会有些粘稠是正常现象,如果过于黏稠影响正常施工,应对胶体进行加热处理。 建议使用沈阳安固加固材料生产的专业碳纤维布和碳纤维浸渍胶,否则需要做适配性试验。 尽量不要在粘贴好的碳布上钻孔,这样会减少碳纤维布的受力面积,影响加固质量。 掌握这十大招式,在进行加固时你也会是一个碳纤维布加固高手哦!像桥梁、公路、隧道、地铁等是我国重要的交通基础设施,在实际使用中需要加大保养和维修力度,对其进行定期检查,如果存在任何的裂缝等病害就要采取措加固施来处理,未来碳纤维布加固空间比较大,但严格执行施工工艺是我们坚守的基本准则,也是避免发生严重交通事故的有效措施。 部分文字内容来自网络,侵删碳纤维布。www.agclgs.cn2022-03-156粘贴碳纤维布加固概要:近几年建筑加固行业不断发展,诞生了诸多的加固方式,碳纤维布加固就是其中一种。 在不断的实践中,人们发现碳纤维布加固可以运用在很多地方,像结构梁、柱、墙产生病害,一般都会考虑碳纤维布加固。 在建筑工程实际施工中得知,建筑结构在粘贴碳纤维加固法之后,其实际受弯承载力和刚度相比其他加固法有明显得提高。 下面加固之家小编为大家介绍一下碳纤维加固在房屋结构中的应用。 概要:碳纤维布加固注意事项:1、在表面处理和粘贴碳纤维布前,应按碳纤维布加固设计部位放线定位。 2、按设计要求的尺寸裁剪碳纤维布,裁剪后的织物宽度不宜小于150mm且不应小于100mm。 3、将碳纤维布表面擦拭干净至无粉尘。 如需粘贴两层时,对底层碳纤维布两面均应擦拭干净。 4、擦拭干净的碳纤维布应立即涂刷粘结树脂,胶层应呈凸起状,平均厚度不小于2mm。 5、将涂有粘结树脂的碳纤维布用手轻压贴于需粘贴的位置。 用橡胶滚筒顺纤维布方向均匀平稳压实,使树脂从两边溢出,保证密实无空洞。 当平行粘贴碳纤维布时,两片之间孔隙 概要:在建筑加固工程中,碳纤维加固是一种常见的加固方法来的,碳纤维加固施工工艺简单,工期短,效率高。 使用碳纤维加固技术是采用配套粘结树脂将碳纤维布粘贴于混凝土表面,形成一个新的复合体使增强贴片与原有钢筋混凝土共同受力。 增大结构的抗拉或抗剪能力,提高强度、抗裂性、结构的延性和抗震加固的作用。 下面加固之家就从碳纤维加固应用范围、选材、工艺、养护、验收,这个几个方面入手,给大家介绍一份全面详细的碳纤维加固资料。 碳纤维加固楼房技术!详细说明!非专业慎入! 概要:我国建国后修建的大批楼房已接近甚至超过设计基准期,而且我们从前对结构耐久性重视不够,使许多楼房虽然才几十年,却已未老先衰。 另外,由于更换楼房用途或扩建等等,需要针对结构加固和改造。 据保守估计,在我国现有的60多亿m2房屋中,40%以上需要分期分批的进行鉴定和加固。 差不多的的情况在道路桥梁和其他土木工程中也存在。 很多重要路线上的桥梁改建已列入城市建设计划中。 碳纤维加固技术施工简单,无需大型设备,场地因素不受限 查看详情如何应用碳纤维布加固混凝土结构的技术! 概要:在建筑加固工程中碳纤维的作用可以说是非常大的,相信所有加固公司在建筑施工过程中都会使用到碳纤维布或者碳纤维板进行建筑构件的加固处理特别是混凝土结构加固技术。 那么对于碳纤维的应用大家知道多少呢关于碳纤维有哪些比较好的特点大家知道有哪些呢加固之家认为目前碳纤维布加固混凝土结构技术不仅运用到建筑加固工程,还用到桥梁和工民建工程中。 下面就跟大家探讨关于如何应用碳纤维布加固混凝土结构的技术! 概要:由于我国先前建筑的房屋、桥梁等,因为年久失修或自然原因等,导致许多房屋、桥梁存在一定的安全隐患不能正常使用,所以对其进行维修加固意义重大。 粘贴碳纤维布作为一种比较成熟的新型结构加固补强技术,在土木工程领域中得到了广泛应用,但是在不同结构中碳纤维布的使用方法,你是否清楚呢在此小编经过查阅相关技术资料,在此小编用"四不同"向大家阐述不同结构粘贴碳纤维布施工有何不同。www.jiaguhome.com2023-12-217粘贴碳纤维布的注意事项摘要:碳纤维布加固施工操作要点一.混凝土表面处理1将混凝土构件表面的残缺、破损部分清除干净。 2对经过剔凿、清理和露筋的构件残缺部分,进行修补、复原。 3裂缝修补:缝宽小于0.2mm的裂缝,用环氧树脂进行表面涂刷密封;大于0.2mm的裂缝用环氧树脂灌缝。 4打磨:将构件表面凸出部分(混凝土构件交接部位、模板的接槎等)打磨平整,修复后的构件表面尽量平顺。 5清洗打磨过的构件表面,并使其充分干燥。 6.构。 碳纤维布加固施工操作要点 一.混凝土表面处理 1将混凝土构件表面的残缺、破损部分清除干净。 6.构件表面残缺面的修补 用环氧腻子对构件表面残缺面的修补是十分重要的一步,要点如下: 腻子主剂、固化催进剂、固化剂按规定比例称量准确,装入容器,用搅拌器搅拌均匀。 构件表面凹陷部位用环氧腻子填平,修复至表面平整。 在残缺修补中使用环氧腻子时,要在气温5℃以上,相对湿度小于85%的条件下施工。 7缺陷部位涂刷底胶 将配好的碳纤维胶,用涂刷均匀于缺陷部位的砼表面。 二.粘碳纤维布 粘贴碳纤维布之前,首先应确认粘贴表面干燥。 气温在5℃以上,相对湿度RH85%时,如无有效措施不得施工。 为防止碳纤维受损,在碳纤维布运输、储存、裁切和粘贴过程中,应用钢直尺与壁纸刀按规定尺寸切断碳纤维材料,每段长度一般以不超过6m为宜。 为防止材料在保管过程中损坏,材料的裁切数量应按当天的用量裁切为准。 碳纤维布纵向接头必须搭接10cm以上。 该部位应多涂树脂,碳纤维横向不需要搭接。 其要点如下:1粘贴时,在碳纤维布和碳纤维胶之间尽量不要有空气。 可用罗拉(专用工具)沿着纤维方向在碳纤维布上滚压多次,使碳纤维胶渗浸入碳纤维布中。 2碳纤维胶的主剂、固化剂应按规定的比例称量准确,装入容器,用搅拌器搅拌均匀。 一次调和量应以在可使用时间内用完为准。 3.养护粘贴碳纤维布后,需自然养护1-2小时达到初期固化,应保证固化期间不受外界干扰和碰撞。 4涂装若加固补强构件需要防火时,可在树脂固化后涂刷耐火涂层。 涂装应在树脂初期固化后进行,并应遵守所用的相关标准和施工规定。建筑网2022-07-308碳纤维布加固设计概要:碳纤维布加固注意事项:1、在表面处理和粘贴碳纤维布前,应按碳纤维布加固设计部位放线定位。 2、按设计要求的尺寸裁剪碳纤维布,裁剪后的织物宽度不宜小于150mm且不应小于100mm。 3、将碳纤维布表面擦拭干净至无粉尘。 如需粘贴两层时,对底层碳纤维布两面均应擦拭干净。 4、擦拭干净的碳纤维布应立即涂刷粘结树脂,胶层应呈凸起状,平均厚度不小于2mm。 5、将涂有粘结树脂的碳纤维布用手轻压贴于需粘贴的位置。 用橡胶滚筒顺纤维布方向均匀平稳压实,使树脂从两边溢出,保证密实无空洞。 当平行粘贴碳纤维布时,两片之间孔隙 查看详情碳纤维加固工程常见问题以及防治方法 概要:在建筑加固工程中,加固方法有很多,碳纤维加固就是其中的一种。 碳纤维加固有很多优点,具有节省空间,施工简便等优点。 很多施工单位都会优先选用碳纤维加固方法,使用碳纤维加固,可以大大提高建筑物的使用寿命,降低加固成本。 碳纤维加固的优势明显,同样也会存在一些常见的问题,下面加固之家就为大家介绍一下碳纤维加固工程常见问题以及防治方法。 查看详情200g和300g碳纤维布的区别 概要:说到碳纤维布,相信很多从事建筑加固的人都有了解,熟悉碳纤维布的人都知道碳纤维布分200g和300g,但是谈到两者在质量上和功能上有什么不同的点,很多人可能并不太清楚,下面加固之家就给大家介绍一下为什么碳纤维布会分为200g和300g。 加固之家发现对于建筑加固施工中不管是运用到哪种加固技术都少不了相应的加固材料。 例如做一个碳纤维加固施工就需要用上碳纤维布;做一个植筋加固施工就需要用的上植筋胶,做一个粘钢加固施工就需要灌注胶或者粘钢胶等。 那么大家对于每天使用的加固材料熟悉吗对于这些加固材料使用的注意事项又了解多少如果不是很了解的话,就请看下面详细介绍! 细说碳纤维加固施工技术应用实施方面 关键词:查看详情对于碳纤维布,你都懂吗深入熟悉碳纤维布。www.jiaguhome.com2024-08-1292025年度粘贴碳纤维布施工方案碳纤维布加固施工规范碳纤维材料是一种力学性能优秀的新材料,它补强的加固原理就是采用层压方式,将侵透了树脂粘胶的碳纤维布贴合到钢筋混凝土桥板的底面、梁体或墩柱的.. 碳纤维布加固施工规范碳纤维材料是一种力学性能优秀的新材料,它补强的加固原理就是采用层压方式,将侵透了树脂粘胶的碳纤维布贴合到钢筋混凝土桥板的底面、梁体或墩柱的表面,并使其与混凝土结合成为一体,从而到达加固混凝土桥梁构造的目的。 其具有如下长处:施工成本低;施工时效便利迅速;施工空间不受限制;补强物形状不受限制;抗酸、碱、腐蚀及不渗透;补强品质易检测。 1、一般规定1-1碳纤维布及配套树脂粘胶应符合国家质量原则。 1-2施工前应对桥梁进行全面检查,对施工部位进行确认和记录。 1-3施工过程中,应掌握桥址处历史气象资料和近期的天气预报资料,避开也许突发的灾害性天气,并采用必要的防止措施保证构造安全。 2、施工工艺2-1施工工艺框图施工准备表面处理截面修复和整平贴合面涂刷底胶粘贴碳纤维布养护、复原2-2各工序详细文字规定2-2-1施工准备(1)材料检查和试验材料的采购进场必须随或附带有产品出厂检查汇报,以初步判断该材料与否满足本加固工程的品质规定。 材料进场后应立既抽样送检,待检查合格后方可投入使用。 (2)搭设施工平台可以根据施工现场地形状况,采用竹木钢管支架或其他方式搭设,须注意平台的稳固性和作业高度。 (3)测量放线根据图纸规定,在混凝土表面放线标出粘贴碳纤维布的位置。 (4)准备施工机具本工程使用的机具重要有:砂轮机、搅拌器、称量器、刮刀、滚筒、油刷等。 2-2-2表面处理(1)用手提沙轮机将混凝土表面层(风化层、污物、浮浆浮块)除去,并打磨至粗骨料出现为止。 (2)打磨完后用高压气枪将粉尘及松动物质清除,并保证其充足干燥,表面平整无灰尘。 (3)若补强施工范围内存在锐利棱角,须将其磨成为1~2cm以上圆弧R角,以免导致应力集中而减少补强效果。 2-2-3截面修复和整平贴合面(1)钢筋露出部位需做防锈处理。 (2)加固施工范围若有裂缝现象产生,需根据裂缝宽度进行裂缝封闭或灌胶处理。 (3)断面面层上有剥落、孔隙、蜂窝或模板高差的部位需打磨清除或磨平,再用找平树脂进行修复。 (4)配制找平树脂,用灰刀刮抹在不平整的混凝土表面,以消除所有缝隙和不平整处。 (5)一般找平施工养生6~24h后,既可进行下一步工序施工。 环境温度越高,树脂硬化速度越快,可操作时间越短。 这一点应根据详细施工环境来掌握。 2-2-4涂刷底胶(1)确认施工环境混凝土面结露或接触到水处不得施工。 湿气太大将导致树脂与水气产生作用而干扰胶化过程。 (2)配制底层树脂按配比进行配制,同步应根据在可操作时间内的用量进行搅拌。 以免导致挥霍。 (3)有效操作时间底层树脂有效操作时间与环境温度有关,温度越高可操作时间越短,常温(20℃)时,控制操作时间应在60min内。 (4)涂刷底胶在有效操作时间内,用滚动性毛刷将底层树脂均匀涂在粘贴面上,使每一部位均涂有底胶,待指触干燥后,既可进入下一步工序。 2-2-5粘贴碳纤维布(1)确认施工环境必须干燥(2)裁剪碳纤维布将碳纤维布按设计尺寸预先裁好,纤维布在纵向须搭接时,搭接长度须在15cm以上。 切口规定整洁,接口与碳纤维布的横向编织丝重叠时,应当将切口合适平移,否则坦丝散开,影响施工质量。 (3)配制侵渍树脂配制时由专人负责,按比例进行配制。 每次配制的量应以在可用时间内用完为准。 (4)可操作时间其有效操作时间与环境温度有关,常温时约60min.(5)涂刷第一层侵渍树脂用滚筒毛刷将树脂涂布在预定的区域内,用橡胶刮板均匀抹平。 树脂用量视混凝土表面状况不一样斟酌使用,须防止树脂过量而导致碳纤维布滑移或扭曲,抑或树脂局限性导致含侵局限性。 (6)粘贴碳纤维布将预先剪好的碳纤维布铺到涂有树脂的混凝土面上,一边铺一边用脱泡滚筒或刮刀沿纤维方向用力刮平,以清除气泡,贴平贴片。 在整段碳纤维布完全贴合到混凝土表面后,再用脱泡滚筒反复碾压,以充足含侵渍树脂和除去纤维丝之间的空气。 注意不要使纤维布出现扭曲、起皱或毛刺,并要保证排除气泡,使侵渍树脂完全侵透纤维丝。 假如所贴合的碳纤维布表面展现很明显的扭曲、起皱或隆起,则必须将该纤维布揭起重铺。 (7)涂刷第二层侵渍树脂碳纤维布侵透刮平后,需再涂一层侵渍树脂,用橡胶刮板、脱泡滚筒反复以上操作,务必使碳纤维布含侵完全。 (8)需要粘贴两层以上纤维布时,反复(5)~(7)工序的操作,间隔时间应保证在12h以上。 2-2-6养护与复原(1)室外施工时为不使雨水、沙尘等附着于贴片上,须使用塑料膜养护24h以上,注意塑料膜不可碰触到施工面上。 (2)养护时间应根据室外温度来确定。 常温时许养护3d,温度低时,可合适延长养护时间。豆丁网2024-11-1710碳纤维布加固法概要:增大柱截面加固法增大柱截面加固法是根据柱子的受力情况,在混凝土柱的单侧、两侧或四周外包混凝土,增大柱截面面积和配筋量的一种加固方法,从而达到提高构件柱子承载能力、增加柱的强度和刚度的目的,以满足正常使用的要求。 查看详情碳纤维布可以加固房屋结构! 概要:近几年建筑加固行业不断发展,诞生了诸多的加固方式,碳纤维布加固就是其中一种。 在不断的实践中,人们发现碳纤维布加固可以运用在很多地方,像结构梁、柱、墙产生病害,一般都会考虑碳纤维布加固。 在建筑工程实际施工中得知,建筑结构在粘贴碳纤维加固法之后,其实际受弯承载力和刚度相比其他加固法有明显得提高。 下面加固之家小编为大家介绍一下碳纤维加固在房屋结构中的应用。 查看详情碳纤维布加固粘贴方法不同,加固的效果也不同 概要:随着加固技术的不断进步,出现一种新型的加固方法,那就是碳纤维布加固,现在碳纤维布加固得到了广泛的应用。 碳纤维布加固是利用环氧树脂粘结剂将碳纤维布直接粘贴在钢筋混凝土结构的薄弱部位,并与加固对象形成整体,共同努力提高碳纤维布的承载力。 碳纤维布加固凭借自身的优势,受到很多施工单位的欢迎,都会优先选用碳纤维布加固方法,但是同一碳纤维布的加固效果也因粘贴方法不同而不同。 下面加固之家就与大家分享一下碳纤维布加固的2种不同粘贴方法所起到不一样的效果。 概要:话说建筑加固工程已经成为近几年大热门行业,这也是因为随着时间推移,步入加固维修期的建筑逐渐增多。 很多人认识到的建筑加固可能就是地基加固、结构加固、倾斜加固纠偏这几个大问题,很少人提及到一根梁或者柱的加固。 概要:1、专业加固公司加大截面加固法该法施工工艺简单、适应性强,并具有老练的规划和施工经历;适用于梁、板、柱、墙和一般构造物的混凝土的加固;但现场施工的湿作业时间长,对出产和日子有必定的影响,且加固后的建筑物净空有必定的 楼板加固,该用的加固材料必须是碳纤维布 客服将在24小时之内与您联系!。www.jiaguhome.com2024-03-1211粘贴碳纤维布|粘贴碳纤维布注意事项粘贴碳纤维布,粘贴碳纤维布注意事项,粘贴碳纤维布时有哪些注意事项? 欢迎您来到南京曼卡特科技有限公司,曼卡特主产碳纤维布,植筋胶,预埋槽道,后扩底机械锚栓,定型化学锚栓等加固材料 首先要保持干燥,在粘贴前要确认被粘贴的混凝土基材表面保持干燥,含水率不应该超过百分之六,如果含水率太高的话,那么需要对混凝土进行人工干燥,或者选择用耐潮湿性能比较好的结构胶进行粘贴,否则会在很大程度上影响粘贴效果。 其次在粘贴时要和配套底胶一起使用。 在完成碳纤维布粘贴前的准备工作之后,需要利用配套结构胶来浸润碳纤维布。 尽可能让碳纤维布单丝之间的空隙充分渗入进结构胶,这样可以提升单丝之间的性能,进润后的碳纤维布可以用手来轻轻按压粘贴加固部位,使得结构胶从两侧溢出一部分,来保证粘贴效果达到标准要求。 然后确保在粘贴时,将结构胶在说明书所规定的时间内用完,以免影响加固质量,另外一方面就是在施工过程中要注意远离电源,因为碳纤维布是一种导电材料,如果不远离电源有一定程度会发生触电事故。 之后就是要注意碳纤维布不可以让其弯折,尤其是在碳纤维布的运输,存储和裁剪过程中,如果受到弯折的话,会让碳纤维布受损。 最后就是要做好安全防护措施,粘贴碳纤维不时,施工人员要佩戴好口罩和防护手套,穿好防护服。 施工现场还应提前准备好灭火器,以免发生火灾。 本文链接: 抗震支吊架,选曼卡特... 扫码获得优惠信息www.njmkt.net2021-10-0612粘贴碳纤维布注意事项_悍马加固粘贴碳纤维布注意事项_悍马加固 在建筑工程加固中,会经常用到碳纤维布。 要想碳纤维布粘贴效果达到最好,除了要保证产品的质量、与碳布浸渍胶的适配性等因素,严格按照施工流程粘贴也是至关重要的。 1、保持干燥 粘贴碳纤维材料部位的混凝土应保持干燥,其表层含水率不宜大于4%,且不超过6%;对含水率超限的混凝土需进行人工干燥或者选用耐潮湿的结构胶进行粘贴,以免影响碳纤维布的质量和施工的质量。 2、与配套底胶一起使用 在进行完粘贴碳纤维布的前期准备之后,粘贴碳纤维布时一定要用配套结构胶浸润(具体可查看《当碳纤维布遇上配套底胶,给你最强工艺解析!》的相关介绍),尽可能让结构胶充分渗入碳纤维单丝之间的空隙中,提高各单丝之间共同工作的性能。 浸润后的碳纤维布用手轻压贴于加固部位,用橡皮滚筒顺纤维方向均匀平稳压实,使结构胶从两边溢出,保证碳纤维布与结构之间密实无空洞。 3、规定时间内用完 粘贴施工时,所用结构胶自搅拌完成时应在说明书规定的时间内使用完,否则也会影响加固质量。 4、施工过程远离电源 碳纤维布为导电材料,施工过程中应远离电气设备及电源,或采取可靠的防护措施。以免发生触电事故。 5、避免碳纤维布的弯折 碳纤维布在运输、储存、裁切和粘贴过程中,严禁受到弯折,使碳纤维布受损。 因此,贴片前应用钢直尺与壁纸刀按规定尺寸剪切碳纤维布,每段长度一般不超过6m为宜。 要使用更长的片材时,除精心防止弯折外,对脱泡(即赶出气泡)、渗浸过程必须加倍谨慎操作。 6、做好安全防护措施 粘贴碳纤维布时,操作人员必须穿工作服,戴好防护口罩和防护手套。搜狐2020-05-2813碳纤维布粘贴,这些事项需注意!碳纤维布,植筋锚固胶,建筑植筋胶,注射式植筋胶,碳纤维布加固,定型化学锚栓,机械锚栓搜店铺搜全站 碳纤维布粘贴,这些事项需注意! 注意事项: 1、在表面处理和粘贴碳纤维片材前,应按加固设计部位放线定位。 2、按设计要求的尺寸裁剪碳纤维片材,裁剪后的织物宽度不宜小于150mm且不应小于100mm。 3、将碳纤维片材表面擦拭干净至无粉尘。如需粘贴两层时,对底层碳纤维片材两面均应擦拭干净。 4、擦拭干净的碳纤维片材应立即涂刷粘结树脂,胶层应呈凸起状,平均厚度不小于2mm。 5、将涂有粘结树脂的碳纤维片材用手轻压贴于需粘贴的位置。 用橡胶滚筒顺纤维片材方向均匀平稳压实,使树脂从两边溢出,保证密实无空洞。 当平行粘贴碳纤维时,两片之间孔隙应不小于5mm。 6、需粘贴两层碳纤维片材时,可连续粘贴。 如不能连续粘贴,则再开始前应对底层碳纤维片材重新做好清洁工作。 7、树脂配制时应按产品使用说明规定的配比称量置于容器中,用搅拌器均匀搅拌至色泽均匀。 搅拌用容器内不得有油污及杂质。 宜根据现场实际温度决定树脂的每次拌合量,并严格控制使用时间。 8、为了保证粘贴的质量,不同季节、不同温度条件下,应使用不同型号的粘贴树脂,这样才能对树脂施工的可操作时间和固化时间进行有效控制。 曼卡特碳纤维布采用进口碳丝织成,具有不错的抗震性能,高度抗拉耐腐蚀,重量轻,不改变结构形状、不增加结构自重。中国建材网2017-06-2914碳纤维胶粘贴碳纤维布加固胶1、基面处理:清理基面浮渣、油污,对阴阳角进行圆角处理,半径大于等于20mm。 2、配胶:将A、B胶按4:1的重量比例称重,然后低速搅拌,至色泽均匀。 3、涂胶:将搅拌好的胶均匀涂抹于被粘贴部位,拐角处适当多涂些 4、粘贴碳纤维布:将碳纤维布拉紧对齐后粘贴,用刮板或者滚筒沿碳纤维同一方向反复滚压,至树脂沿纤维丝间被挤出。 5、二次涂胶:在纤维布外表均匀涂抹浸渍胶,并反复滚压,使浸渍胶双向充分浸润纤维丝。 6、固化保护:待固化后进行下一道工序,以手指触干为宜,一般布少于2小时;表面宜采取抹灰或喷防火涂料保护。 期待你的来电 楼房加固补强改造粘贴碳纤维布 迅元贝力科技(武汉)有限公司BLD201LED防爆灯50W 2、跟进信息之前,请仔细核验对方资质,所有预付定金或付款至个人账户的行为,均存在诈骗风险,请提高警惕!www.51sole.com2023-03-3015多层碳纤维布|碳纤维布_多层碳纤维布如何粘贴?看完这篇文章就懂了!多层碳纤维布,碳纤维布,多层碳纤维布如何粘贴?看完这篇文章就懂了! 欢迎您来到南京曼卡特科技有限公司,曼卡特主产碳纤维布,植筋胶,预埋槽道,后扩底机械锚栓,定型化学锚栓等加固材料 那么关于这项加固技术,经常有朋友跑来问一层加固时达不到预期的加固效果,那么应该怎么办呢?是不是应该需要更换加固方式呢?今天就来和大家聊一聊这方面的内容,希望可以帮助大家解决心中的困惑,更好的达成加固效果。 首先先来了解一下碳纤维布的加固原理,其实也比较简单,就是通过结构胶把布贴在混凝土的表层,使结构复合化,从而提升整个构件的承载能力,改善建筑物的质量问题。 碳纤维布基本上如果质量是过关的话,大概有3400MPA的强度,但是如果实际操作的话,很可能会受到二次受力的影响,那么粘接的性能就会大大折扣,这个时候其实可以利用到多层碳纤维布加固。 多层加固相比于单层加固而言,操作上会稍微复杂一些。 底胶施工和贴碳纤维两个操作之间的衔接要注意如果中间的时间耽误比较长,比方说超过了一个小时,这个时候就不能粘贴了,需要重新等待12个小时再在第1层碳纤维布上来涂上结构胶,再进行后续的粘贴工作。 碳纤维布粘贴的过程需要慎之又慎,避免有灰尘或者其他杂质混进去,如果有杂质沾染进去了,那么要及时的进行清理,否则对于加固效果而言,是一个莫大的伤害。www.njmkt.net2022-03-1616碳纤维布加固施工方法操作方法011、施工必须按照下列工序进行:(1)施工准备;(2)混凝土表面处理;(3)配制并涂刷底胶;(4)对混凝土表面不平整处进行填补和找平处理;(5)配制并涂刷结构胶粘剂;(6)粘贴碳纤维片材;(... 操作方法 1、施工必须按照下列工序进行:(1)施工准备;(2)混凝土表面处理;(3)配制并涂刷底胶;(4)对混凝土表面不平整处进行填补和找平处理;(5)配制并涂刷结构胶粘剂;(6)粘贴碳纤维片材;(7)表面防护。 2、施工宜在环境温度为5℃以上的条件下进行,并应符合配套胶粘剂要求的施工温度。 当温度低于5℃时,采用低温固化型的配套胶粘剂或采取加温措施;3、施工时应考虑环境湿度对胶粘剂固化的不利影响;4、进行混凝土表面处理和粘贴碳纤维片材前,要按照设计图纸进行放线定位;5、胶粘剂配制时,要按照说明书中规定的配合比称重并置于容器中。 用搅拌器搅拌至色泽均匀。 在搅拌容器内及搅拌器上不得有油污和杂质。 应根据现场实际温度确定胶粘剂的拌合量,并按要求严格控制使用时间。 (一)施工准备1、应认真阅读设计施工图;2、应根据施工现场和施工加固构件的实际情况,拟定施工方案和施工计划;3、应对所使用的碳纤维片材、配套胶粘剂、机具等做好施工前的准备工作。 (二)表面处理1、应清除被加固构件表面的夹杂、蜂窝、麻面、起砂、腐蚀等混凝土缺陷,露出混凝土结构层,并修复平整。 转角处应进行打磨成圆弧状,圆弧半径不小于30mm;4、混凝土表面应清理干净并保持干燥。 (三)涂刷底胶1、按照胶粘剂生产厂家提供的工艺条件配制修补胶;2、采用滚筒刷将底胶均匀涂抹于混凝土表面。 (四)找平处理1、按照胶粘剂生产厂家提供的工艺条件配制修补胶;2、对混凝土表面凹陷部位用修补胶填补平整,不应有棱角;3、转角处采用修补胶修成光滑的圆弧,半径不小于30mm;4、在修补胶表面干燥后,进行下一步工序。 (五)粘贴碳纤维片材1、按照下列步骤和要求粘贴碳纤维布:(1)按照设计要求裁剪碳纤维布;(2)按照生产厂家提供的工艺条件配制结构胶粘剂,均匀涂抹于粘贴部位;(3)将碳纤维布用手轻压于需粘贴的位置,采用专用的滚筒顺纤维方向多次滚压,挤出气泡,使胶液充分浸透碳纤维布。 滚压时不得损伤碳纤维布;(4)多层粘贴时重复上述步骤,在纤维表面的结构胶干燥后进行下一层粘贴;(5)在最后一层碳纤维布的表面均匀涂抹结构胶粘剂。 2、按照下列步骤和要求粘贴碳纤维板:(1)按照设计要求裁剪碳纤维板;(2)按照生产厂家提供的工艺条件配制结构胶粘剂;(3)将碳纤维板表面擦拭干净;当粘贴两层时,底层碳纤维板的两面均应擦拭干净;(4)擦拭干净的碳纤维板应立即涂刷结构胶粘剂,胶层中央呈拱起状,平均厚度不小于2mm;(5)将涂有胶液的碳纤维板用手轻压于需粘贴的位置。 用橡皮滚筒顺纤维方向均匀平稳压实,使胶液从两边挤出,保证密实无空洞。 (六)表面防护当需要做表面防护时,按照有关标准的规定处理,并保证防护材料与碳纤维片材之间有可靠地粘接。 (七)施工安全和注意事项1、碳纤维片材为导电材料,施工碳纤维片材时应远离电气设备和电源,或采取可靠的防护措施;2、施工过程中应避免碳纤维片材弯折;3、碳纤维片材配套胶粘剂应密封储存,远离火源,避免阳光照射;4、胶粘剂的配制和使用场所应保持通风良好;5、现场施工人员应采取有效地劳动保护措施。 三三五专稿内容,转载请注明出处m.sansanwu.com2024-03-1317碳纤维布怎么施工碳纤维布施工分为以下几个步骤: 1.涂布环氧树脂:将碳纤维布放置在需要加固的位置,将环氧树脂涂布在碳纤维布的表面,并充分渗透到纤维中。 2.贴合碳纤维布:将涂好环氧树脂的碳纤维布贴合到需要加固的部位,充分按压,尤其是边缘要特别注意。 3.碳纤维布增强:环氧树脂渗透到碳纤维布中,使其增强,可在强度和承受力上提高。 4.砂光:待碳纤维布和环氧树脂充分固化后,使用砂纸磨平表面,使其更加平整。www.chinapp.com2023-04-1018粘贴碳纤维施工工艺.doc1、基面处理及修补(1)、用砂轮清除、打磨砼表面浮浆、风化层等,表面处理完毕后,将砼表面吹干净,达到手触无尘且表面干燥的程度。 (2)、基面的错位与凸出部分要磨平,转角部位要进行倒角处理,以免碳纤维布形成死弯,造成损伤。 (3)、对加固部位有裂缝的,必须进行裂缝处理,注入双组分高分子树脂类材料修补裂缝。 (4)、先用钢丝刷将表面松散浮渣刷去,然后用压缩空气除去粉尘;(5)、用***或无水酒精擦拭表面,也可用清水冲洗,但必须保证其充分干燥后才能进行下一道工序的施工。 2、粘贴碳纤维 在进行了裂缝处理("壁可"注入法进行压浆修补;。 )后,需要粘贴碳纤维布的地方,方可进行粘贴碳纤维的加固处理: 1、碳纤维施工温度不得低于5,碳纤维粘贴前应先对梁体存在的病害进行处理,包括钢筋阻锈处理、混凝土破损修补以及裂缝的封闭处理; 2、碳纤维布材料规格:,幅宽宽度25cm,带230g/m玻璃纤维贴面,抗拉强度3500Mpa,抗拉弹性模量23×104Mpa,主要力学性能指标参照现行国家标准《碳纤维片材加固混凝土结构技术规程》CECS146:2003; 3、粘结材料的性能是保证碳纤维布与混凝土共同工作的关键,也是两者之间传递途径中的薄弱环节,因此粘结材料应有足够的刚度与强度以保证碳纤维布与混凝土间剪力的传递,同时应有足够的韧性,以免因混凝土开裂导致脆性粘结破坏; 4、粘贴材料应能在一般气候条件下固化,且固化时间合适(一般保证有3小时左右),同时应对水分含量不敏感,具有适宜的流动性和粘度,固化收缩率小; 5、碳纤维布修补所用底层树脂、找平材料、浸渍树脂或粘结树脂应采用与碳纤维布相配套的材料; 6、由熟悉该技术施工工艺的专业施工队伍承担; 7、认真阅读设计图纸,根据施工现场和加固构件混凝土的实际状况,拟订施工方案和施工计划; 8、施工前应对粘贴部位混凝土的表面含水率及所处环境温度进行测量,若混凝土表层含水率,4%或环境温度,5,则应采取措施,在达到要求后方可进行施工; 9、清除被加固构件表面的剥落、疏散、蜂窝、腐蚀等劣化混凝土,漏处混凝土结构层,并按照混凝土修补的相应技术要求进行修补,平整度应达到5mm/m,并对加固区域裂缝按相应技术要求进行封闭处理; 10、被粘贴混凝土表面应打磨平整,除区表面浮尘、油污等杂质,直至完全漏出混凝土结构基面,转角粘贴处应进行导角处理并打磨成 圆弧状,圆弧半径不应小于20mm; 11、混凝土表面应清理干净并保持干燥; 12、底层涂料(涂底胶)在处理好的混凝土表面涂一层很薄的底层胶,既增强混凝土表面强度,又可以改进胶结性能,从而使得混凝土与碳纤维布之间粘贴性得以提高。 通常要求底胶必须具有很低的粘度,和混凝土良好的粘结性能,以便于涂刷在混凝土表面后,粘结剂渗入混凝土结构中。 、算出所涂面积底层树脂用量,视现场气温等实际情况,确保在使用期内一次用完,按底层树脂规定的比例把底角混合搅拌均匀;、用滚筒刷或毛刷均匀,无遗漏地底胶涂在需补强的混凝土表面,底胶涂布边面界应不小于所粘贴的碳纤维布大小;、等底胶胶指触干燥(视施工现场气温情况,一般需1小时左右)后,如发现表面有突起毛刺,应用纱布打磨光顺,但注意不能将底胶层打磨穿,如有打磨穿的局部应重复以上操作步骤。 13、整平材料(找平层)碳纤维布只有与所加固补强的混凝土表面紧密接触,才能产生良好的补强效果。 但是混凝土表面的锐利突起物、错位和转角部位等都可能使碳纤维布产生损伤,并引起强度降低,混凝土表面小的模板错位及混凝土气孔很难通过基底处理一道工序彻底清理,因此在涂敷的底层涂料指触干燥后必须用找平胶进行找平,同时将矩形断面直角打磨后补成圆弧状。 、底胶干燥后,若发现粘贴表面上有缺损、坑洼、凹陷拐角、模板接头处出现的高度差等情况,应用找平胶(用粘接胶加适量作为触变剂的矿物材料调制成的腻子)进行刮填修补,保证模板接头处无明显高度差,缺损、坑洼平缓顺畅,凹陷拐角处填补成R20mm的圆角过渡;、整平材料的调制和使用注意事项与底胶相同;、等整平材料固化至指触干燥后,如发现整平部位表面有突起毛刺,应用砂布打磨光顺。 14、浸渍树脂(粘贴主胶)粘贴碳纤维布浸渍树脂在粘贴材料中起着至关重要的作用,它连接底胶与碳纤维布,它的粘读度应控制在一定范围,有利于浸渍树脂顺利的将碳纤维布粘附于混凝土表面,经过碾压使浸渍树脂很容易浸透碳纤维布,形成一个复合整体,共同抵抗外力作用。www.taodocs.com2023-02-1319中安筑邦申请碳纤维结构加固装置及方法专利,提高碳纤维布的粘贴效果中安筑邦申请碳纤维结构加固装置及方法专利,提高碳纤维布的粘贴效果 所述转轴的外表面套设有碳纤维布筒,所述竖板的一侧通过连接板安装有清洁涂胶机构,所述清洁涂胶机构包括 U 形架,所述 U 形架的上方设置有清洁辊和涂胶辊。本发明只需要一个工人操作即可完成碳纤维布的粘贴工作,不仅减少劳动力的使用,方便工人的使用,还提高碳纤维布的粘贴效果网易2024-12-2020碳纤维布施工工艺方法和要求.docx碳纤维布施工工艺方法和要求.docx 1.该资料是网友上传的,本站提供全文预览,预览什么样,下载就什么样。 2.下载该文档所得收入归上传者、原创者。 3.下载的文档,不会出现我们的网址水印。 该【碳纤维布施工工艺方法和要求】是由【碎碎念的折木】上传分享,文档一共【8】页,该文档可以免费在线阅读,需要了解更多关于【碳纤维布施工工艺方法和要求】的内容,可以使用淘豆网的站内搜索功能,选择自己适合的文档,以下文字是截取该文章内的部分文字,如需要获得完整电子版,请下载此文档到您的设备,方便您编辑和打印。 碳纤维布施工工艺方法和要求。 一、应依据施工现场和被加固构件混凝土实际状况,拟定施工方案和施工打算。 对所使用的碳纤维片材、配套树脂、机具等做好施工前预备工作。 〔一〕外表处理: 1、应去除被加固构件外表的剥落、疏松、蜂窝、腐蚀等劣化混凝土,露出混凝土构造层,并用修复材料将外表修复平坦。 2、应按设计要求对裂缝进展灌缝或封闭处理。 3、被粘贴混凝土外表应打磨平坦,除去表层浮浆、油污等杂质,直至完全露出混凝土构造面。 转角粘贴处要进展导角处理并打磨成圆弧状,圆弧半径不应小于20㎜。 4、混凝土外表应清理干净并保持枯燥。 〔二〕涂刷底层树脂: 1、按产品供给商供给的材料配比进展配制;甲、乙两组胶按配比装入容器桶内,承受电锤及扩大头钻头,转速在600转/分,搅拌时间约8分钟;使胶无色差。 搅拌均匀前方可使用。 2、应用滚筒刷将底层树脂均匀涂抹于混凝土外表。应在树脂外表指触枯燥后马上进展下一步工序施工。 〔三〕找平处理: 1、应按产品供给商供给的工艺规定配制找平材料。 2、应对混凝土外表凹陷部位用找平材料填补平坦,且不应有楞角。 3、转角处应用找平材料修复为光滑的圆弧,半径应不小于20㎜。 4、应在找平材料外表指触枯燥后马上进展下一步工序施工。 〔四〕粘贴碳纤维片材: 1、粘贴碳纤维布应符合以下要求: 按设计要求的尺寸裁剪碳纤维布; 应按产品供给商供给的工艺规定配制浸渍树脂并均匀涂抹于所要粘贴的部位; 用专用的滚筒顺纤维方向屡次滚压,挤除气泡,使浸渍树脂充分浸透碳纤维布。滚压时不得操作碳纤维布;。 多层粘贴重复上述步骤,应在纤维外表浸渍树脂指触枯燥后马上进展下一层的粘贴; 在最终一层碳纤维布的外表均匀涂抹浸渍树脂。 2、应按以下步骤粘贴碳纤维板: 应按设计要求的尺寸裁剪碳纤维板,按产品供给商供给的工艺规定配制粘结树脂; 将碳纤维板外表擦拭干净至无粉尘。如需粘贴两层时,对底层碳纤维板两面均应擦拭干净;。 将涂有粘结树脂的碳纤维板用手轻压贴于需粘贴的位置。 用橡皮滚筒顺纤维方向均匀平稳压实,使树脂从两边溢出,保证密实无空洞。 当平行粘贴多条碳纤维板时,两板之间空隙应不小于5㎜;。 〔五〕外表防护: 当需要做外表防护时,并保证防护材料与碳纤维布片材之间有牢靠的粘结,一般承受喷、粘砂。 〔六〕施工安全及留意事项: 1、碳纤维片材为导电材料,施工碳纤维片材时应远离电气设备及电源,或实行牢靠的防护措施。 2、施工过程中应避开碳纤维片材的弯折。 3、碳纤维片材配套树脂的原料应密封储存,远离火源,避开阳光直接照耀。 4、树脂的配制和使用场所,应保持通风良好。 5、现场施工人员应实行相应的劳动保护措施。 〔七〕检验与验收: 1、在开头施工之前,应确认碳纤维片材扩配套树脂类粘结材料的产品合格证、产品质量出厂检验报告,各项性能指标应符合以下规定的要求。 材料种类及一般要求: ①本条指出粘贴碳纤维片材加固方法所承受的材料种类,特别指出粘结材料应为与碳纤维片材相配套的产品;原则上应有试验资料证明粘结材料与配套碳纤维片材的粘结效果,这是为了避开因粘结材料与碳纤维片材不配套而造成加固效果降低或加固失效。 ②本条为加固修复用材料的一般要求,碳纤维片材和配套粘结材料各自产品的性能必需符合本条的规定才能作为混凝土构造加固修复用材料。 使用不符合本条规定的产品进展构造加固修复会导致加固失效甚至造成严峻事故。 碳纤维片材: ①本规程仅针对碳纤维布和碳纤维板两种制品形式,统称为碳纤维片材。 碳纤维布的计算厚度为理论计算值,而不是碳纤维布的实测厚度,由于碳纤维布质地松软,实测厚度离散性很大;碳纤维板的截面积指含树脂板材的实测截面面积。 碳纤维板产品应当说明纤维的体积含量。 常用碳纤维布的单位面积碳纤维质量、截面面积及计算厚度见下表:常用碳纤维布的单位面积质量、截面积及计算厚度。 纤维单位面积质量 (g/mm3) 单位宽度的截 面积(mm2/m) 厚度t(mm) ×10-3 目前在混凝土构造加固中,一般状况下使用高强度型碳纤维片材,其抗拉强度是一般钢筋的10倍左右,弹性模量略高于一般钢筋的弹性模量。淘豆网2023-01-2921碳纤维布施工流程一、工艺流程 清理障碍物→放线、验线→清理粘布混凝土结构面→配制涂刷底胶→混凝土结构面找平→粘贴碳纤维布→表面防护→报验 二、施工流程 1、障碍物清理 1.1、根据现场实际情况予以清理,总的原则是方便施工为宜。 1.2、现场质检员核查清理状态,合格后进行下一步工序。 2、放线、验线 2.1、放出碳纤维布粘贴位置线点位置线。 2.2、现场技术员(工长)复核放线无误后,方可开始施工 3、清理粘碳纤维布混凝土结构面 3.1、用角磨机打磨混凝土表面。 3.2、用吹风机将混凝土表面浮尘吹掉。 3.3、请甲方、监理、总包负责人,对打磨后的混凝土表面进行验收。 4、配制并涂刷底胶 4.1、严格按照配套树脂的主剂、固化剂所规定的比例称量准确,装入容器,用搅拌器搅拌均匀,一次 调和量不应过多,以在可使用时间内用完为准。 5、混凝土结构面找平 5.1、构件表面凹陷部位用环氧腻子填平,修复至表面平整。 在残缺修补中使用环氧腻子时,要在气温-5℃以上,相对湿度小于85%的条件下施工。 腻子涂刮后,表面仍存在的凹凸糙纹,应再用砂纸打磨平整,转角处修补为半径不小于30mm圆弧。 6、粘贴碳纤维布 6.1、粘贴碳纤维材料之前,首先应确认粘贴表面干燥。 气温在-10℃以下,相对湿度RH85%时,如无有效措施不得施工。 为防止碳纤维受损,在粘贴之前应用钢直尺与壁纸刀按规定尺寸切断碳纤维材料,每段长度一般以不超过6m为宜。 为防止材料在保管过程中损坏,材料的裁切数量应按当天的用量裁切为准。 碳纤维纵向接头搭接长度不得小于100mm。 该部位应多涂树脂,碳纤维横向不需要搭接。 6.2、配制浸渍树脂并均匀涂抹于所要粘贴构件,抹胶厚度1~3㎜,中间厚,边缘薄。 6.3、沿纤维方向多次滚压,挤出气泡,使浸渍树脂完全浸透纤维布。 6.4、碳纤维布的表面均匀涂抹浸渍树脂。 7、表面防护处理 7.1、若加固补强构件需要防火时,可在树脂固化后涂刷耐火涂层。 涂装应在树脂初期固化后进行,并应遵守所用涂料的相关标准和施工规定。 8、报验 8.1、完成后,请监理或总包验收。填写隐检资料,工程质量报验认可单,请总包负责人、监理签字。 8.2、整理所有工程必须的资料移交给总包单位,以便整个工程资料的完整性。 三、施工质量标准 1、主控项目: 粘贴碳纤维布必须符合设计要求及加固行业施工规范。 2、一般项目: 2.1、对于直径在10mm以上30mm以下的空鼓,每平方米少于10个,可认为合格; 2.2、若每平方米在10个以上,则认为不合格,需进行补修。 2.3、对于直径在30mm以上的空鼓,只要出现,即认为不合格,需进行补修。 四、施工注意事项 1、粘贴碳纤维布安全注意事项: 1.1、配套树脂的甲、乙两组份应密封贮存,远离火源,避免阳光直接照射; 1.2、操作人员应穿工作服,戴好防护口罩; 1.3、施工场所应配备各种必要的灭火器,以备救护; 2、安全防护措施 2.1、危险处,在边沿处设置两道护身栏杆,并应于夜间设红色标志灯。 2.2、各施工用架严格按照脚手架安全技术防护标准和规范搭设。 3、消防管理措施 3.1、加强本工程场内的消防工作保障施工生产能正常进行,护国家和人民生命财产安全。 3.2、现场安置消防水桶、铁锹、钩子、铲子等消防用具。 3.3、建立各级消防责任制,制定消防制度,并监督严格执行。 3.4、建立明火申请用火证制度,施工现场禁止吸烟,控制火源。 经验内容仅供参考,如果您需解决具体问题(尤其法律、医学等领域),建议您详细咨询相关领域专业人士。百度经验2016-12-0822粘接碳纤维加固施工工艺.pdf(1)工艺流程 被粘接结构物表面处理→断面修复→底层表面的涂布→不平面修整→碳纤维贴片施工 (2)施工工序概述 施工工序与步骤视结构劣化状况不同而有所差别。 一般情况介绍如下。 (如前的述)符合要求。 其中如果有缺陷要修复 平整,若有漏水现象要作止水、导水等处理。 总之,被粘结构表面处理的好坏直接影响加 ,根据气温及施工粘接结构件的具体情况决定涂敷的厚薄,特别 是冬季,气温低于5度不宜施工;雨天也不宜施工。 当底层胶固化后,用磨平机将凸起不 平处磨平,为下道工序作好准备。 现场要注意通风,作好劳动保护。 (已做过品质检查)时,首先根据要求剪好(或用刀割)所需尺寸,为 了保管等方便一般以两米长为适。 最后进行粘贴,粘贴时尽量不使空气进入粘接碳纤维片和胶粘剂之间,碳纤维片 搭接处要预留10cm以上。 贴好一层最好放置数小时,以达到脱泡、浸润的效果。 随着结构 胶粘剂反应使粘度增高至固化,再涂第二层时就可达到良好的效果,冬季最好一天粘贴一 层。 在其固化时要防雨淋、防风沙。 固化好后根据要求进行表面涂装,完成施工。 粘接碳纤维加固在我国只是近两三年的事。 随着研究工作的深入,应用技术的推广,此 项技术将会走向更广阔的发展道路。 一、工艺概况 采用粘贴碳纤维片材加固修复钢筋混凝土结构、砖石砌体等结构,具有高强度,不增加结构 自重,张力均匀,不扭曲变形;优良的耐久性及腐蚀性;施工现场没有湿作业,施工十分方 便;工期比传统的加固方法大大缩短等许多优点。 (一)、结构要求及加固形式 构造要求: 1、当碳纤维布沿其纤维方向需绕构件转角处粘贴时,转角处的曲率半径不应小于20mm。 2、碳纤维布沿受力方向的搭接度不应小于长100mm,各位置应相互错开。 3、为保证碳纤维片材能可靠地与混凝土共同工作,必要时应采取附加锚固措施。 (二)、碳纤维片材用于混凝土结构的加固形式主要有: 1、在梁、板构件的受拉面粘贴碳纤维片材进行受弯加固,纤维方向应与构件轴向一致。 2、采用封闭式粘贴、U形粘贴或侧面粘贴对梁、柱构件进行受剪加固,纤维方向宜与构件轴向垂直。 3、采用封闭式粘贴形成的约束混凝土对柱进行加固,纤维方向应与柱轴向垂直。 4、当有可靠依据时,碳纤维片材也可用于其它混凝土结构构件和受力形式的加固。 二、工艺流程定位放线--结构表面处理--涂刷底层树脂--结构面找平处理--浸渍树脂的配制与涂刷--碳纤维片材粘贴--表面防护--养护、检验 三、施工要点 (一)定位放线 首先认真阅读设计施工图,结合现场,明确要加固的结构范围及部位。 然后弹出要加固部位 的纤维位置线,为便于混凝土基层处理,每边位置线应适当放大2~3。 (二)混凝土表面处理 1、对被加固构件表面的浮渣、装饰层及剥落、疏松、腐蚀等劣化混凝土予以清除;对于不平的地方,首先由人工剔凿处理,然后用修复材料对其凹凸不平处进行修复;严重不平的地方,应分多次修补。 2、按设计要求,对存在的裂缝进行灌缝或封缝处理。 3、用电动工具将被粘贴混凝土表面打磨平整,去除表面浮浆、油污等杂质,打磨1~2,直至完全露出新的混凝土面。 4、对转角粘贴处进行倒角处理,并成圆弧状,圆弧半径不应小于20。 5、将打磨过的构件表面,用无油压缩空气吹除粉尘,并保表面清持净。 6、对于湿度较大的混凝土构件,应先进行人工干燥处理,然后再进行打磨处理。 (三)涂刷底层树脂 1、采用人工或机械搅拌方法,将树脂各组份分别搅拌均匀,使各组份无沉淀现象。 2、按照一定的比例,将两种树脂混合在一起并加以搅拌。 为防止气泡的产生,搅拌时请以同一方向搅拌,大约搅拌十几分钟后,使各组份能够混合均匀即可。 3、用滚筒将底层树脂均匀抹于清洁的混凝土表面,不要漏刷,也不能太多。 4、当用量太大时,应分批量搅拌,以免一次搅拌太多而不均匀,造成浪费。 (四)找平处理 1、在底层树脂表面指触干燥时,就可以对基层进行找平处理。 2、按同样的步骤,进行找平材料的配制。 3、混凝土表面凹陷处用找平材料填补平整,且不应有棱角。 4、转角处应用找平材料修复为光滑的圆弧,半径不小于20。 5、待找平材料表面指触干燥时即可进行下一步工序施工。 (五)、浸渍树脂的配制与碳纤维的粘贴 1、按以上步骤将浸渍树脂配制好。 2、根据设计要求,按设计尺寸裁剪好碳纤维布。 3、将浸渍树脂液均匀地涂抹于所要粘贴的部位。 4、用滚筒沿纤维方向多次滚压,挤除气泡,并使浸渍充分浸透碳纤维布。 5、重上述步骤可以粘贴多层碳纤维布。 6、在最后一层碳纤维布表面均匀涂抹于一层浸渍树脂。 (六)、养护、检验 1、在树脂固化期间,应避免对碳纤维片材
还没有评论,来说两句吧...
