梁粘钢加固施工验收标准(梁粘钢加固施工验收)

梁粘钢加固施工验收标准是指在进行梁的粘钢加固施工后,对加固效果进行评估和验收的一系列规定。这些标准包括:,,1. 梁的尺寸、形状、位置等应符合设计要求,不得有明显缺陷。,,2. 粘钢材料应符合国家相关标准,具有足够的强度和耐久性。,,3. 粘钢前应清理梁表面,确保无油污、锈蚀等影响粘钢效果的物质。,,4. 粘钢过程中,应严格控制胶粘剂的使用量和涂抹均匀性。,,5. 粘钢后应进行养护,确保胶粘剂充分固化。,,6. 验收时应检查梁的承载力、刚度、稳定性等指标,确保满足设计要求。,,7. 验收时还应检查粘钢部位的外观质量,如无明显缺陷、气泡、裂纹等。,,8. 验收时应提供相关的检测报告、试验数据等证明材料。,,9. 对于不符合验收标准的项目,应及时采取措施进行处理,直至达到验收标准。

梁粘钢加固施工验收标准

梁粘钢加固施工的验收标准主要包括以下几个方面:

1. 材料质量证明和复试报告

在工程验收期间,必须有钢板和建筑结构胶粘剂的材质证明、复试报告和胶粘剂的抗拉拔试验报告。

2. 工序检查和验收记录

每一工序结束后,应根据工艺要求及时进行检查,并应将有关验收记录做好。有质量问题的,应立即返工。

3. 荷载试验

在重大工程中,为了真正检验其加固效果,有必要进行荷载试验,一般只进行标准的使用荷载试验,即将卸去的荷载重新全部加上,结构的变形和裂缝发展应满足设计和使用的要求。

4. 粘结钢质量无损检测

加固构件的粘结钢质量一般采用无损检测,即从外观上检查钢板边缘溢胶色泽和硬化程度,用小锤撞击钢板表面,用回声判断有效粘结面积。如果粘结面积小于90%,无锚固区小于70%(锚固区由设计计算确定),则判定粘结无效,需重新施工。

5. 施工环境条件

粘贴工程施工宜在温度5~35℃、空气相对湿度不得超过90%条件下开展,且混泥土构件的表面也不应高过35℃,其长期用工作温度不可超过60℃。并且在恶劣环境下,还应使用耐环境要素功效的胶黏剂。

6. 钢板厚度和安全防护

粘贴钢板厚度不宜超过5mm。钢板应做防火安全等处理。

7. 基材表面处理

钢板粘贴前,基材表面应进行充分的处理,去除油污、灰尘、锈蚀等杂质,并保证表面平整、干燥。钢板与基材的粘贴应采用机械加压或其他方法,确保钢板与基材充分接触,粘接界面无空隙。粘贴后的钢板应进行养护,养护时间、温度、湿度等条件应满足胶粘剂的养护要求,以保证粘接强度的充分发挥。

8. 粘接界面质量要求

粘接界面应无裂纹、气泡、剥离等缺陷,粘接强度应满足设计要求。粘接界面应进行超声波或其他无损检测,以检查粘接质量,确保粘接界面无缺陷。粘接界面应进行防腐处理,以保护粘结层免受腐蚀介质的侵蚀,延长加固结构的使用寿命。

9. 锚栓质量要求

锚栓应符合国家标准的相关规定,其材质、规格等应符合设计要求。

综上所述,这些标准共同构成了梁粘钢加固施工验收的基本框架,确保了加固工程的质量和安全性

梁粘钢加固施工常见问题

加固施工后如何进行荷载试验

粘钢加固材料选择指南

钢板厚度对加固效果的影响

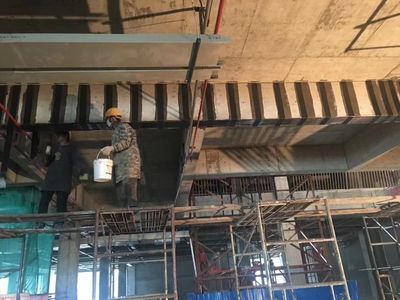

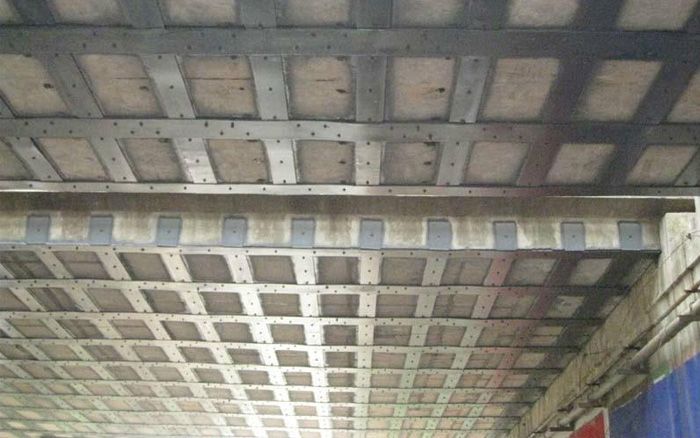

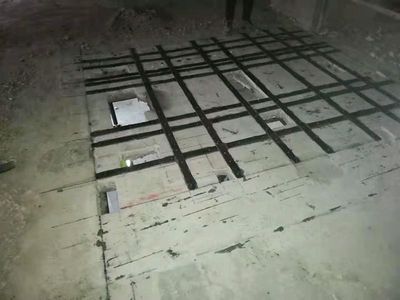

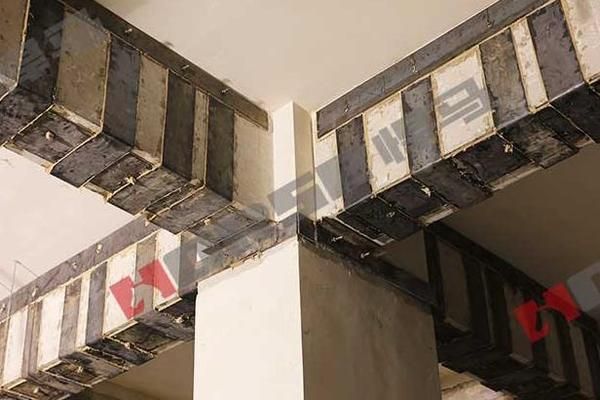

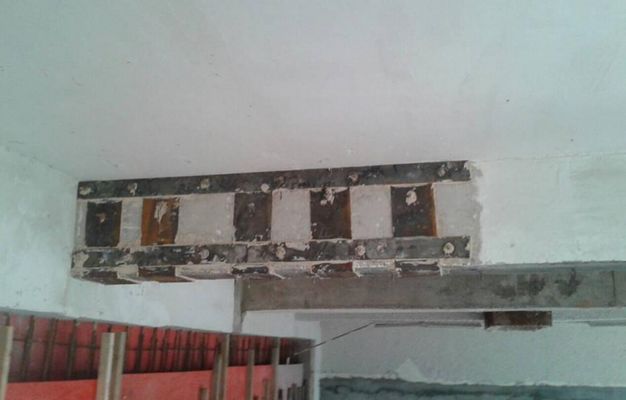

梁粘钢加固施工验收标准(梁粘钢加固施工验收) 钢结构框架施工 第1张梁粘钢加固施工验收标准(梁粘钢加固施工验收) 钢结构框架施工 第2张梁粘钢加固施工验收标准(梁粘钢加固施工验收) 钢结构框架施工 第3张梁粘钢加固施工验收标准(梁粘钢加固施工验收) 钢结构框架施工 第4张梁粘钢加固施工验收标准(梁粘钢加固施工验收) 钢结构框架施工 第5张1粘钢加固质量验收记录范本.docx粘钢加固质量验收记录范本日期:___项目名称:___项目地点:___施工单位:___监理单位:___验收人员:___一、项目背景粘钢加固是一种常用的结构加固方法,通过使用特定的胶粘剂将钢板粘贴在混凝土或钢结构表面,以提高结构的强度和稳定性。 本次验收旨在确保施工过程符合相关规范和标准,保证加固质量的可靠性和有效性。 二、加固材料1.胶粘剂:___2.钢板:___3.清洁剂:___4.表面处理剂:___三、施工过程1.准备工作a.检查胶粘剂、钢板等材料的质量和数量是否符合要求;b.清理加固部位的杂物和污垢,并确保表面光洁;c.如有需要,进行表面处理。 2.胶粘剂制备a.按照胶粘剂厂家提供的配方和操作要求,进行胶粘剂的制备;b.确保胶粘剂的成分和比例准确无误。 3.钢板安装a.将胶粘剂均匀涂布在钢板背面;b.将涂有胶粘剂的钢板粘贴在加固部位上;c.使用专用工具将钢板按照设计要求压实。 4.确保质量a.对加固后的结构进行质量检查,确保钢板与加固部位的粘结牢固;b.如有需要,进行必要的补强措施;c.清理施工现场,确保安全整洁。 四、质量验收标准1.粘结强度:胶粘剂与钢板、加固部位的粘结强度应符合设计要求和相关规范;2.表面处理:如有表面处理要求,加固部位的表面处理质量应符合设计要求和相关规范;3.钢板安装:钢板应按照设计要求进行安装,没有明显的错位、变形等问题;4.施工记录:施工单位应完整记录施工过程,并提供相关证明文件和资料。 五、验收结果1.验收合格:经验收人员检查认为加固质量符合相关标准和规范要求,予以合格;2.验收不合格:经验收人员检查发现加固质量存在不符合相关标准和规范要求的情况,予以不合格,并要求施工单位进行整改。 六、附录1.胶粘剂配方和操作要求;2.加固部位的设计图纸;3.施工记录和相关证明文件。 以上是粘钢加固质量验收记录的范本,旨在确保施工过程的规范性和加固质量的可靠性。www.renrendoc.com2023-11-152粘钢加固有哪些施工标准?对含水量超限额或浇注不满意90d的混泥土粘钢加固时,应做人工干燥解决。 5、卸除规定:为降低钢板的落后应变力,促使加固后钢板最大程度的充分发挥抗压强度,在粘钢加固时,应采取有效措施卸除或绝大多数卸除功效结…。 【加固之家】可以承接建筑加固、结构加固、地基基础加固、房屋建筑纠偏、房屋加固、碳纤维加固、植筋加固、加固改造、房屋鉴定、结构抗震加固、厂房商业楼改造加固、加固补强、锚杆静压桩加固、加固设计等特种工程项目设计与施工。 说到钢筋、钢板等加固材料,大家都比较熟悉,其实粘钢加固也是目前广泛应用于建筑结构加固工程中的一种常用加固方式,粘钢加固和其他的加固方式相比,虽然存在一些弊端,但是整体而言,还是有较多优势的,这也是众多加固施工单位综合利弊后,会优先选择粘钢加固法对建筑物进行加固的根本原因,大家都会关注粘钢加固的施工质量。 下面加固之家就给大家介绍一下粘钢加固的施工标准。 1、加固构件规定:为了防止延性脱离毁坏的产生,被加固的钢筋混凝土构件,其混凝土的强度级别不能低于C15,且混泥土表面的正拉粘接强度不能低于1.5MPa。 2、应用领域:适用对混凝土受弯、斜截面受剪、受力和受弯构件的加固;不太适合混凝土垫层构件的加固,包含纵向受力钢筋最小配筋率小于国家行业标准所规定的最小配筋率的构件加固。 3、粘贴表面规定:粘贴钢板位置的混泥土,其表面含水量不可超过4%。 4、工程施工环境温度:粘贴工程施工宜在温度5~35℃、空气相对湿度不得超过90%条件下开展,且混泥土构件的表面也不应高过35℃,其长期用工作温度不可超过60℃。 并且在恶劣环境下,还应使用耐环境要素功效的胶黏剂。 5、卸除规定:为降低钢板的落后应变力,促使加固后钢板最大程度的充分发挥抗压强度,在粘钢加固时,应采取有效措施卸除或绝大多数卸除功效结构类型的活载。 6、钢板规定:粘贴钢板厚度不宜超过5mm。 7、安全防护:钢板应做防火安全等处理。搜狐新闻2022-12-073粘钢加固工程验收的质量标准专业加固公司在粘钢加固工程中验收质量标准如下: 1、在工程验收期间,必须有钢板和建筑结构胶粘剂的材质证明、复试报告和胶粘剂的抗拉拔试验报告。 2、每一工序结束后,应根据工艺要求及时进行检查,并应将有关验收记录做好。有质量问题的,应立即返工。 3、在重大工程中,为了真正检验其加固效果,有必要进行荷载试验,一般只进行标准的使用荷载试验,即将卸去的荷载重新全部加上,结构的变形和裂缝发展应满足设计和使用的要求。 4、加固构件的粘结钢质量一般采用无损检测,即从外观上检查钢板边缘溢胶色泽和硬化程度,用小锤撞击钢板表面,用回声判断有效粘结面积,如果粘结面积小于90%,无锚固区小于70%(锚固区由设计计算确定),则判定粘结无效,需重新施工。 5、在大面积粘贴之前,应先制作模板,然后经有关各方核实后,进行大面积施工。 6、关键控制点: 1)粘贴时,必须避免先粘后焊,因为焊接温度过高,容易引起结构胶粘剂的老化和失效。 2)由于胶粘剂本身的特性,工作环境的温度在5℃至60℃之间。 3)基板处理是关键工序,基体处理不仅要停留在零件表面处理上,特别是对旧结构而言,还要检查其本身是否存在空鼓和裂缝,从而采取相应措施保证粘贴质量。 4)工作环境的相对湿度不超过70%。如果相对湿度过大,胶水容易受潮,容易起泡,从而影响粘接质量。 5)贴钢板应通过胀管螺栓与原构件连接。www.zhaojiagu.com2020-08-214粘钢加固施工工艺优化与质量控制-第1篇锚固胶粘剂粘接耐久性分析粘粘钢钢加固施工工加固施工工艺优艺优化与化与质质量控制量控制锚固胶粘剂粘接耐久性分析锚固胶粘剂粘接耐久性影响因素1.环境因素:-温度、湿度和紫外线照射会导致胶粘剂老化-化学环境中的酸性或碱性物质会腐蚀胶层2.胶粘剂性能:-胶粘剂的强度、韧性、耐候性和抗蠕变性影响着粘结耐久性-不同类型胶粘剂对不同基材的粘结性能也不同3.施工工艺:-胶粘剂的涂抹厚度、固化时间和表面处理等工艺因素会影响粘结强度锚固胶粘剂粘接耐久性检测方法1.拉拔试验:-测量胶粘剂在拉拔载荷下的粘结强度-评估胶粘剂与基材之间的粘结力2.剪切试验:-测量胶粘剂在剪切载荷下的粘结强度-评估胶粘剂在承受剪切应力时的性能3.耐久性试验:-将粘接试件暴露在特定的环境条件(如高温、高湿、紫外线等)下-监测胶粘剂粘结强度的变化,评估其耐久性粘钢加固施工质量验收标准粘粘钢钢加固施工工加固施工工艺优艺优化与化与质质量控制量控制粘钢加固施工质量验收标准粘钢加固材料质量要求1.钢板应符合国家标准GB/T714-2017碳素结构钢和GB/T1591-1994低合金高强度结构钢的规定,其 7、牌号、厚度、化学成分、力学性能等应符合设计要求。 2.胶粘剂应符合国家标准GB/T14939-2005钢结构胶粘剂的规定,其粘接强度、耐候性、耐腐蚀性、耐老化性等性能应满足设计要求。 3.表面处理材料应符合国家标准GB5009.4-2011混凝土结构加固设计规范的规定,其附着力、抗拉强度、耐腐蚀性、耐候性等性能应满足设计要求。 粘钢加固施工质量要求1.钢板粘贴前,基材表面应进行充分的处理,去除油污、灰尘、锈蚀等杂质,并保证表面平整、干燥。 2.钢板与基材的粘贴应采用机械加压或其他方法,确保钢板与基材充分接触,粘接界面无空隙。 3.粘贴后的钢板应进行养护,养护时间、温度、湿度等条件应满足胶粘剂的养护要求,以保证粘接强度的充分发挥。 粘钢加固施工质量验收标准粘钢加固粘接界面质量要求1.粘接界面应无裂纹、气泡、剥离等缺陷,粘接强度应满足设计要求。 2.粘接界面应进行超声波或其他无损检测,以检查粘接质量,确保粘接界面无缺陷。 3.粘接界面应进行防腐处理,以保护粘结层免受腐蚀介质的侵蚀,延长加固结构的使用寿命。 粘钢加固锚栓质量要求1.锚栓应符合国家标准GB/T1591-1994低合金高强度结构钢的规定,其材质、 9、业环境的防滑鞋、防水服等。 -设置警示标志和围栏,防止无关人员进入施工作业区域。 【电气安全管理】:-检查施工现场的电气设备和线路,确保绝缘良好,无破损。 -使用符合国家标准的保护装置,防止触电事故。 -湿作业环境中使用电器时,采取漏电保护措施。 【材料安全保障】:粘钢加固施工安全措施-严格把控粘钢材料的质量,确保其符合规范要求。 -妥善保管易燃、易爆材料,远离火源和高温区域。 -采用密封措施,防止有害气体泄漏对施工人员造成危害。 【高空作业安全】:-搭设牢固的脚手架或吊篮,并定期检查其稳定性。 -佩戴安全带,防止高空坠落。 -设立安全网或其他防护设施,防止高空坠物伤人。 【火灾预防与应急】:粘钢加固施工安全措施-远离火源和易燃物,配备充足的消防器材。 粘钢加固工程实例验证粘粘钢钢加固施工工加固施工工艺优艺优化与化与质质量控制量控制粘钢加固工程实例验证实例一:既有桥梁粘钢加固工程1. 点此查看常见问题TA的资源破产资产处置中的道德风险管理破产资产跨境处置的探索 破产资产处置中人工智能应用 破产资产处置的后评估与改进 破产程序中隐形资产的法律保护与实现路径 破产程序中隐形资产处置的风险管理与防范措施 破产重组市场的动态格局 破产资产处置中的信息不对称问题 破产重组专业服务的质量评估 新上传的PPT文档阀门车间拆除施工方案公司人事部工作总结2023年重庆市渝北区大盛镇鱼塘村社区工作人员考试模拟题及答案人民法院档案数字化处理流程说明荆姚镇学校外网工程施工组织设计催化湿式氧化设计案例工程材料及热处理教学大纲乡镇十一五规划及××年工作目标任务和具体措施如何快速鉴定有机肥的好坏家里摆貔貅需要一对吗?一个可以吗?。www.jinchutou.com2024-04-265粘钢加固梁柱有什么施工要求?_钢板【加固之家】可以承接建筑加固、结构加固、地基基础加固、房屋建筑纠偏、房屋加固、碳纤维加固、植筋加固、加固改造、房屋鉴定、结构抗震加固、厂房商业楼改造加固、加固补强、锚杆静压桩加固、加固设计等特种工程项目设计与施工。 在建筑加固工程中,粘钢加固是一项较为成熟的建筑加固技术,工程施工既便捷又高效,经济收益又能满足工程施工所需。 粘钢加固又叫做粘贴钢板加固,是将钢板用高性能的环氧类粘接剂粘结于混凝土构件的表面,使钢板与混凝土形成统一的整体,利用钢板良好的抗拉强度达到增强构件承载能力及刚度的目的。 现在采用粘钢加固混凝土梁柱构件得到了广泛应用。 下面加固之家就与大家分享一下粘钢加固梁柱的施工要求。 粘钢加固梁柱要求一: 原构件的混凝土实际强度等级不应低于C15,混凝土表面的受拉粘结强度不应低于1.5MPa,粘贴钢板应采用粘结强度高且耐久的胶粘剂,钢板厚度宜为25mm。 粘钢加固梁柱要求二: 钢板的受力方式应设计成仅承受轴向应力作用。 钢板在需要加固的范围以外的锚固长度,受拉时不应小于钢板厚度的200倍,且不应小于600mm;受压时不应小于钢板厚度的150倍,且不应小于500mm。 粘钢加固梁柱要求三: 粘贴钢板与原构件尚宜采用专用金属胀栓连接。 粘钢加固梁柱要求四: 被加固构件长期使用的环境和防火要求,应符合国家现行有关标准的规定。 粘钢加固梁柱要求五: 粘贴钢板加固时,应卸除或大部分卸除作用在梁上的活荷载,其施工应符合专门的规定。 粘钢加固梁柱要求六: 粘贴钢板加固钢筋混凝土结构的胶粘剂的材料性能、加固的构造和承载力验算,可按现行国家标准《混凝土结构加固设计规范》GB50367-2013的有关规定执行,其中,对构件承载力的新增部分,其加固承载力抗震调整系数宜采用1.0,且对A、B类钢筋混凝土结构,原构件的材料强度设计值和抗震承载力,应按现行国家标准《建筑抗震鉴定标准》GB50023的有关规定采用。society.sohu.com2022-12-126粘钢加固施工环节需执行哪几条施工规范?一对一服务 2页|26.31KB|0次下载| (0人评价) 官网本文为加固博士网原创文章,未经允许不得转载或注明出处粘钢加固施工环节需执行哪几条施工规范?虽然粘钢加固施工方法在我国已经出现了几十年的时间,不过,该种加固方法具有诸多的优势,故而即便现在市场上出现了很多新型的加固方法,但是依然会优先选用粘钢加固法。 在粘钢加固施工环节,为了保证最后的加固质量,施工师傅实际施工时,务必要牢牢把握以下几条施工规范,必须按照施工规范,做到严谨施工,确保加固施工结束之后,加固质量能够百分百的通过验收环节。 一、做好加固材料的抽检和送样工作(质量检测是必要的环节)在使用钢板材料加固建筑物时,不管使用哪一种钢板材料,都需要提前将钢板材料送检,做好抽样检查的工作,根据建筑物所实际存在的问题,对钢板材料进行多个项目的检测和分析,只有多个检测项目均达标的钢板材料才能放心使用。 质量检测环节在整体施工环节中尤为重要,如果无法保证使用的钢板材料都是质量达标的,也会影响到最终的加固质量,另外,也会影响到建筑物的后期使用。 二、对混凝土接触面进行彻底的清洁(直接影响到最终的加固效果)在粘钢加固时,需要将钢板材料粘贴在混凝土接触层表面,这时为了保证最终的加固质量达标,需要对混凝土接触层表面进行彻底的清洁,大家不要小看这个环节,最终的加固质量如何也会受到该环节的影响,有些混凝土基面会有裂缝、污垢等多种问题,面对这种问题的混凝土接触面,需要提前解决好混凝土接触面所存在的问题,才能进行下一步的粘贴工作,虽然该步骤是进行粘钢加固的第一步,不过,也是重点环节,不容忽视。 三、对现场进行勘探,做好预布点工作(重要环节)在加固施工之前,还需要提前对施工现场做好勘探工作,尤其是一些存在质量问题相对较多的建筑物,或者是年久失修的建筑物,对于这两类建筑物而言,都务必重点关注勘探环节,另外,还需要做好对建筑物的预布点工作,确保精准定位钢板所要粘贴的位置。 四、钢板表面需进行除锈处理(尤其是处于腐蚀性环境中的钢板更需要做好该项工作)钢板以及其他钢材类的加固材料表面都容易锈蚀,故而这些待使用的钢板材料都需要对其做好除锈的工作,尤其是在加固一些特殊的工程时,比如,建筑物所处的环境中所含有的腐蚀性因子较多,面对这类建筑物,做好钢板表面的除锈处理是必要的前提工作。 官网本文为加固博士网原创文章,未经允许不得转载或注明出处在对存在质量问题的建筑物进行加固时,不管选择使用哪一种加固方法,都要严格按照加固规范进行施工,每一种加固方法都存在一定的优势与弊端,对于施工单位来说,他们自然清楚选择使用哪一种加固方法最为适宜,如果客户对其了解不多的话,不如听听施工单位的建议。 加固博士是建筑检测设计材料施工一条龙服务型企业,自有结构设计事务所,设计团队拥有国家一级结构设计师结构资质,可设计院盖章(有需求),出计算书,出蓝图。MBA智库文档7[粘钢加固]粘钢加固,验收标准是什么?粘钢加固是加固当中比较常用的方法。 如果你作为一名建筑物加固后的验收员,粘钢加固验收应该是什么标准?你清楚吗?其实,粘钢加固验收,只要满足下面这几条就可以。 粘钢加固后,外观检验是相对来说比较简单的,需要观察粘钢地方的整洁度和干净度,尤其粘钢胶所粘接的地方是否有气泡。 气泡会影响粘接力。 对粘钢胶进行检验 粘钢胶有等级之分,有A级胶和B级胶,不同等级胶的对应的性能是不一样的,该项目需要什么等级的粘钢胶,你必须清楚,按照图纸指示用胶。 对粘钢胶的抗剪强度进行检验,其粘结抗剪强度标准值,应根据置信水平为0.90、保证率为95%的要求确定。 对钢材和焊接材料进行检验 规范中对于钢材和焊接材料有明确的要求,大家可以参考。 宜选用HRB335级或HPB300级普通钢筋;当有工程经验时,可使用HRB400级钢筋;也可采用HRB500级和HRBF500级的钢筋。 对体外预应力加固,宜使用UPS15.2-1860低松弛无粘结钢绞线。 钢筋和钢绞线的质量应分别符合现行国家标准《钢筋混凝土用钢第1部分:热轧光圆钢筋》GB1499.1、《钢筋混凝土用钢第2部分:热轧带肋钢筋》GB1499.2和《无粘结预应力钢绞线》JG161的规定。 钢筋性能的标准值和设计值应按现行国家标准《混凝土结构设计规范》GB50010的规定采用。 不得使用无出厂合格证、无中文标志或未经进场检验的钢筋及再生钢筋。 以上,就是在粘钢加固中,验收需要明确的一些规定。 如果还想详细了解粘钢加固中的其他规定,可以从最新的混凝土加固规范当中获取,混凝土加固规范是我们做加固的必须熟读的一本书,只有符合国家的统一规范,加固行业才会更加安全。 第一个关键点:着眼材料质量性价比优质的加固材料,是我们做好裂缝修补的第一个关键点,加固材料就像建房屋的打地基一样重要,只有地基打得好,房屋才会建得稳,所以裂缝修补胶就尤为重要了!如何选择裂缝修补胶,首先要货比三家,在同质量当中的挑选性价比高的,在同价格当中选质量好的。土木在线论坛2021-03-038梁粘钢板加固标签: 梁粘钢板加固法的优势 概要:梁粘钢板加固法的优势: 1、经久耐用,已经证实彻底能确保加固工程项目的品质,梁的抗压强度和强度都能达到设计的规定。 2、工程施工迅速,在确保粘钢加固梁品质的条件下,可以迅速进行作业每日任务。 3、简约轻便,与其他加固方法较为,梁粘钢加固的工程施工,干净利落,较为简单,当场无湿工作。 4、形式多样,适应能力很强,可以处理生产制造上生活上各种各样相关问题。 5、经济发展有效,与其他加固方法较为,梁粘钢加固的花费大幅节约,经济收益很高。 查看详情梁粘钢板加固的缺点 概要:梁粘钢板加固的缺点是其应用领域的局限性,不适感用以素混凝土工程的梁加固,并且长时间采用的工作温度不宜高过60;此外被加固的水泥梁,其当场评测混凝土的强度级别不可小于C15,且混泥土表面的粘合正拉抗压强度不能小于1.5N/mm2,且顶端钢筋锚固长度有收达到标准规定,实际加固时,由于梁两边的橡胶支座的阻碍,这就必须再耗费一翻脑子;其加固实际效果在较大水平上在于粘胶加工工艺与实际操作水准,这就对工程施工能力素质规定非常高。 概要:梁粘刚加固的注意事项 对梁使用粘钢加固的时候一定要计算好胶黏剂的使用量保证胶黏剂的质量,以确保使用之后不会出现任何问质量上的问题,为了能够保证这个加固工程的质量,认为需要采用锚栓对粘贴钢板法中主要受力钢板进行附加锚固。 新闻资讯 概要:本工程位于广州市开发区创业路2号,因为业主方增加生产力需要在该楼天面上增加2层及放置多台设备,需要对下面结构进行补强加固,施工方案造价四百多万元。 概要:作为建筑加固工程,遇到很多构件上出现病害或者承载力不足需要进行加固补强,例如柱子加固、梁加固、楼板加固等。 今天加固之家跟大家谈谈关于房梁出现病害后,要用哪些方法进行梁加固施工。www.jiaguhome.com2024-10-219粘钢加固,验收标准是什么?粘钢加固,验收标准是什么?建筑本身就是属于服务性质的,自从改革开放后,我国建筑物数量的迅速增长,几十年过去了,人们对于当时的建筑物有多方面需求的变化,比如安全性和功能性。 这个时候就只能选择重建或者加固,在可以加固的建筑物面前,加固都会比重建优先选择。 粘钢加固是加固当中比较常用的方法。 如果你作为一名建筑物加固后的验收员,粘钢加固验收应该是什么标准?你清楚吗?其实,粘钢加固验收,只要满足下面这几条就可以。 1、对外观进行检验粘钢加固后,外观检验是相对来说比较简单的,需要观察粘钢地方的整洁度和干净度,尤其粘钢胶所粘接的地方是否有气泡。 气泡会...。 批注本地保存成功,开通会员云端永久保存去开通 内容提示:粘钢加固,验收标准是什么?建筑本身就是属于服务性质的,自从改革开放后,我国建筑物数量的迅速增长,几十年过去了,人们对于当时的建筑物有多方面需求的变化,比如安全性和功能性。 气泡会影响粘接力。 2、对粘钢胶进行检验粘钢胶有等级之分,有A级胶和B级胶,不同等级胶的对应的性能是不一样的,该项目需要什么等级的粘钢胶,你必须清楚,按照图纸指示用胶。 对粘钢胶的抗剪强度进行检验,其粘结抗剪强度标准值,应根据置信水平为0.90、保证率为95%的要求确定。 3、对钢材和焊接材料进行检验规范中对于钢材和焊接材料有明确的要求,大家可以参考。 ①宜选用HRB335级或HPB300级普通钢筋;当有工程经验时,可使用HRB400级钢筋;也可采用HRB500级和HRBF500级的钢筋。 对体外预应力加固,宜使用UPS15.2-1860低松弛无粘结钢绞线。 ②钢筋和钢绞线的质量应分别符合现行国家标准《钢筋混凝土用钢第1部分:热轧光圆钢筋》GB1499.1、《钢筋混凝土用钢第2部分:热轧带肋钢筋》GB1499.2和《无粘结预应力钢绞线》JG161的规定。 ③钢筋性能的标准值和设计值应按现行国家标准《混凝土结构设计规范》GB50010的规定采用。 ④不得使用无出厂合格证、无中文标志或未经进场检验的钢筋及再生钢筋。 以上,就是在粘钢加固中,验收需要明确的一些规定。 如果还想详细了解粘钢加固中的其他规定,可以从最新的混凝土加固规范当中获取,混凝土加固规范是我们做加固的必须熟读的一本书,只有符合国家的统一规范,加固行业才会更加安全。 阅读了该文档的用户还阅读了这些文档 关注微信公众号道客巴巴2021-03-0310粘钢加固,验收标准是什么粘钢加固,验收标准是什么建筑本就是属于服务性质的,从改开放后,我国建筑物数量的迅速增长,年过去了,们对于当时的建筑物有多需求的变化,如安全性和功能性。这个时候就只能选择重建或者加固,在可以加固的建筑物前,加固都会重建优先选择。粘钢加固是加固wenku.so.com11粘钢加固钢板验收标准1.宜选用HRB335级或HPB300级普通钢筋;当有工程经验时,可使用HRB400级钢筋;也可采用HRB500级和HRBF500级的钢筋。 粘钢加固钢板验收标准 规范中对于钢材和焊接材料有明确的要求,大家可以参考。 对体外预应力加固,宜使用UPS15.2-1860低松弛无粘结钢绞线。 2.钢筋和钢绞线的质量应分别符合现行国家标准《钢筋混凝土用钢第1部分:热轧光圆钢筋》GB1499.1、《钢筋混凝土用钢第2部分:热轧带肋钢筋》GB1499.2和《无粘结预应力钢绞线》JG161的规定。 3.钢筋性能的标准值和设计值应按现行国家标准《混凝土结构设计规范》GB50010的规定采用。 4.不得使用无出厂合格证、无中文标志或未经进场检验的钢筋及再生钢筋。搜狐2021-03-0312梁底粘钢加固施工方案.docx梁底粘钢加固施工方案1.引言梁底粘钢加固技术是一种常用的钢结构加固方法,适用于破坏性施工,可以大大提高梁的承载能力和抗震性能。 本方案旨在介绍梁底粘钢加固的施工流程及操作要点。 2.施工准备工作在进行梁底粘钢加固施工前,需要进行以下准备工作:清洁梁底表面,确保梁底无灰尘、脱模剂等杂物。 对梁底进行检查,确保没有明显裂缝、破损等质量问题。 准备好所需材料和工具,包括粘结剂、钢板、刷子、抹刀等。 3.施工步骤3.1粗糙化处理首先,需要对梁底表面进行粗糙化处理,以提高粘结性能。 具体步骤如下:使用锤子或电动砂轮机对梁底表面进行打磨,去除杂物和平整表面。 确保梁底表面粗糙度达到要求,一般要求达到Ra25或以上。 3.2粘结剂涂刷将粘结剂涂刷在梁底表面,粘结剂的使用应符合相关标准规范,涂刷要均匀细致。 具体步骤如下:使用刷子将粘结剂均匀涂刷在梁底表面,确保涂层厚度均匀。 工匠在涂刷过程中应注意避免漏刷和刷子掉毛等问题。 3.3钢板粘贴在粘结剂未干燥之前,将预先加工好的钢板粘贴在梁底表面上,粘贴时要注意以下要点:确保钢板与梁底表面紧密贴合,无空隙和气泡。 粘贴过程中,可以使用适当的重物压在钢板上,以增加接触面积和粘结强度。 3.4粘结层处理在钢板粘贴后,还需进行粘结层的处理,以确保粘结效果良好。 具体步骤如下:使用抹刀将粘结剂均匀填充在钢板与梁底之间的空隙中,确保填充均匀。 用抹刀将粘结层抹平并修整,使其与梁底表面平滑一致。 4.施工注意事项在进行梁底粘钢加固施工时,需要注意以下事项:施工操作人员应具备相关操作技能和培训证书,严禁无经验人员操作。 施工前需要检查施工现场环境和相关设备是否符合安全要求。 梁底粘钢加固施工应在适宜的温度和湿度条件下进行,避免极端天气施工。 5.施工质量与验收梁底粘钢加固施工完成后,应进行质量验收,确保施工质量符合要求。 具体验收内容包括:梁底表面粗糙度达到要求。 结论梁底粘钢加固是一种有效提高梁承载能力和抗震性能的施工方法。www.renrendoc.com2023-09-27132025年度钢筋砼梁粘钢结构加固施工工法2025年度钢筋砼梁粘钢结构加固施工工法.doc 钢筋混凝土梁粘钢构造加固施工工法邯郸市邯三建筑工程有限企业1.前言钢筋混凝土构造是我国工业与民用建筑中常用的一种构造,近年来伴随人们对构造的安全性、合用性和耐久性规定的不停提高,对既有混凝土构造的维护、维修和加固也越来越受到关注和重视。 目前国内常用的混凝土梁加固措施有加大截面法、混凝土置换法、粘贴纤维复合材料加固法、预应力加固法、增设支点加固法等。 增大截面加固法施工湿作业时间长,在混凝土养护期间需限制荷载,且加固后构造自重增大、建筑使用空间减小。 置换混凝土加固法剔除旧混凝土的工作量大,易伤及原构件的钢筋,湿作业时间较长。 粘贴纤维复合材料作为持续梁和悬挑梁负弯矩加固处理时,缺乏锚固措施,且易遭受火灾和人为损坏。 预应力加固法施工工艺复杂,施工费用高,在热环境中防护处理难。 怎样对混凝土持续梁、悬挑梁负弯矩承载力局限性引起的构件开裂进行快捷、简便、经济、可靠地加固目前尚未有很好的处理措施。 邯郸市邯三建筑工程有限企业在总结数年类似工程施工经验的基础上,运用科技创新手段,完毕了钢筋混凝土梁粘钢构造加固施工技术研究课题,该技术通过粘钢板、粘U型箍板,植负弯矩加强筋、植螺栓固定等措施的综合应用很好地处理了梁支座处负弯矩承载力局限性引起的质量缺陷。 该成果于7月通过河北省住房和城镇建设厅组织的技术鉴定,到达国内先进水平。 该成果具有技术先进、质量可靠、施工速度快、成本低等长处。 2.工法特点2.1基本不增长被加固构件断面尺寸和重量,不变化构建外形和使用空间。 2.2施工简便、快捷,湿作业少,施工速度快,可防止或减少停用时间。 2.3可以有效封闭混凝土构造裂缝,延长构造使用寿命。 2.4对原构造加固效果明显,结实耐用。 2.5节省加固材料,节省加固费用,经济效益高。 3.合用范围3.1合用于因设计或施工不妥、使用功能变化等引起的承受静荷载作用的梁支座处负弯矩承载力局限性的构件。 3.2加固构件长期使用的环境温度不高于60℃,相对湿度不不小于70%及无化学腐蚀,否则应采用有效的防护措施。 3.3加固钢板厚度宜在2~6mm之间,若此厚度不能满足设计规定,应选用别的加固措施。 3.4被加固混凝土构造构件,其现场实测混凝上强度等级不低于Cl5,且混凝土表面的正拉粘结强度不低于1.5Mpa。 3.5被加固构件的最小配筋率不得少于国家现行原则《混凝土构造设计规范》GB50010规定的最小配筋率。 4.工艺原理4.1将钢板采用高性能的环氧类粘接剂粘结于混凝土构件的表面,使钢板与混凝土形成统一的整体共同工作,运用钢板良好的抗拉强度到达增强构件承载能力及刚度的目的。 4.2在梁上口侧面粘贴钢板,将钢板采用高性能的构造粘接剂粘结于混凝土构件的表面,使钢板与混凝土形成统一的整体,运用钢板良好的抗拉强度到达增强钢筋混凝土大梁负弯矩承载力及刚度的目的。 为使钢板与原混凝土大梁更好的一体受力,采用植螺栓的措施在梁上口侧面钢板与梁底侧面U型箍筋相交处定出螺栓位,用专用植筋胶将螺栓植入梁内,螺栓外露端头加螺母进行紧固,加强梁的整体性。 钢筋混凝土梁支座处由于钢板无法穿过下端支座,在该处植负弯矩加强筋,采用在梁两侧面打孔,植入负弯矩加强钢筋,将两端伸出部分与钢板连接,加强整体性,提高梁在支座处负弯矩承载能力。 5.工艺流程及操作规定5.1工艺流程图5.1-1粘钢加固工艺流程图材料进货检查混凝土梁基面定位放线混凝土梁卸荷混凝土梁基层处理混凝土梁裂缝修补与封闭钻孔清孔钢板、螺栓、钢筋、U型箍的制作、裁割除锈打磨钢板钻孔植负弯矩加强筋丙酮擦拭粘结面待用胶粘剂配置植锚固螺栓预粘钢板涂胶粘钢板粘U型箍固定加压固化养护加强筋与钢板连接卸压检查防腐粉刷5.2操作要点5.2.1加固材料的制作加工1、加固用的钢板按设计规定的型号、尺寸进行裁割,裁割时要冷切,不可热割,以防止钢件变形及产生内应力。 如钢件长度和宽度不能满足设计规定期,可采用焊接,但焊接后的钢件应在平台或较平滑的地面上进行找平和整形。 2、U型箍板按设计尺寸在与梁上侧加固用的钢板相交处做煨弯处理。 3、负弯矩加强筋按设计的规格、尺寸进行截割,锚固螺杆采用成品全丝螺杆,进场后按设计尺寸进行截割。 4、按设计尺寸和位置在钢板和U型箍板上打孔,孔径要符合设计规定。 5.2.2除锈,打磨1、钢板、U型箍板应根据其锈蚀状况,用砂轮机打磨进行除锈和粗糙处理,使钢板出现金属光泽、粗糙度越大越好,打磨纹路尽量与受力方向垂直。 用脱脂棉蘸丙酮拭净表面,待完全干燥后备用。 2、加固用加强筋及螺杆根据设计规定在对应位置做上标识,标示好除锈清理的长度范围,用磨光机或钢丝刷将除锈清理长度范围内的钢筋表面打磨出金属光泽为止,用脱脂棉蘸丙酮,将除锈清理长度范围内的钢筋表面擦拭洁净。豆丁网2024-11-0514粘钢加固技术规范.doc粘钢加固技术规范.doc,粘钢加固技术规范(一)构造规定由于粘钢加固结合面的粘结强度主要取决于砼强度,因此,被加固构件砼强度不能太低,强度等级不应低于C15。 粘结钢板厚度主要根据结合面砼强度、钢板锚固长度及施工要求而定。 根据经验,粘钢加固,钢板最佳厚度可按下表采用。 粘钢加固钢板厚度砼强度等级C20C20~C35C35钢板厚度(mm)2~33~44~5钢板的锚固长度,除满足。 粘钢加固技术规范(一)构造规定由于粘钢加固结合面的粘结强度主要取决于砼强度,因此,被加固构件砼强度不能太低,强度等级不应低于C15。 钢板愈厚,所需锚固长度就愈长,钢板潜力难于充分发挥,而且很硬,不好粘贴;反之,钢板越薄,相对用胶量就大,钢板防腐处理也较难。 粘钢加固钢板厚度砼强度等级C20C20~C35C35钢板厚度(mm)2~33~44~5钢板的锚固长度,除满足计算规定外,还必需满足一定的构造要求:对于受拉锚固,不得小于200ta,亦不得小于600mm;对于受压锚固,不得小于160ta,亦不得小480mm。 对于大跨结构或可能经受反复荷载的结构,锚固区尚宜增设锚固螺栓或U型箍板等附加锚固措施。 水分、日光、大气、盐雾、温度及应力作用,会使胶层逐渐老化,防止钢板锈蚀,钢板及其邻接的砼表面,应进行密封防水处理。 简单有效的处理办法是用M15水泥砂浆或聚合物防水砂浆抹面,其厚度,对于梁不应小于20mm,对于板不应小于15mm。 (二)粘钢加固的要点粘钢加固的效果主要取决于粘结施工质量。 粘钢加固施工应严格按下列工艺流程进行并由专业化施工队伍施工。 表面处理→{卸荷、配胶}粘贴→固定及加压→固化→检验→防腐处理1、表面处理表面处理包括加固构件结合面处理及钢板贴合面处理,是最关键的工序,应认真进行对于砼构件结合面,应根据构件表面的新旧程度、坚实程度、干湿程度,分别按以下四种情况处理:对很旧很脏的砼构件的粘合面,应先用硬毛刷沾高效洗涤剂,刷除表面油垢污物,后用冷水冲洗,再对粘合面进行打磨,除去2~3mm厚表层,直至完全露出新面,并用无油压缩空气吹除粉粒。 处理后,若表面严重凹凸不平,可用高强树脂砂浆修补。 如果砼表面不是很脏很旧,则可直接对粘合面进行打磨,去掉1~2mm厚表层,用压缩空气除去粉尘或用清水冲洗干净,待完全干燥后用脱脂棉沾丙酮擦拭表面即可。 对于新砼粘合面,先用钢丝刷将表面松散浮渣刷去,再用硬毛刷沾洗涤剂洗刷表面,或用清水冲洗,待完全干后即可。 2、对于钢板钢板贴合面,应根据钢板锈蚀程度,分别按以下两种方法处理:如钢板未生锈或轻微锈蚀,可用喷砂、砂布或平砂轮打磨,直至出现金属光泽。 打磨粗糙越大越好,打磨纹路尽量与钢板受力方向垂直。 其后用脱脂棉沾丙酮擦拭干净。 如钢板锈蚀严重,须先用适度盐酸浸泡20min,使锈层脱落,再用石灰水冲洗,中和酸离子,最后用平砂轮打磨出纹道。 卸荷为减轻和消除后粘钢板的应力、应变滞后现、象,粘钢板前宜对构件适量进行卸荷。 配胶目前各种结构加固用胶粘剂基本上为甲、乙双组分,须在使用时于现场临时配制。 配制原则上应按产品使用说明书规定进行,但由于胶的时限性较强,使用前还应进行现场试配,根据当时当地气温条件及存放时间长短作适当调整,选择各项力学指标均为最优的配比。 按选定的配比秤量,将甲、乙两组分倒入干净容器,采用机械按同一方向进行搅拌,拌至色泽完全均匀为止。 粘贴胶粘剂配制好后,用抹刀同时涂抹在已处理好的砼表面和钢板贴合面,为使胶能充分浸润、渗透扩散、粘附于结合面,宜先用少量胶于结合面来回刮抹数遍,再添抹至所需厚度(1~3mm),中间厚边缘薄,然后将钢板贴于预定位置。 钢板粘贴后,用手锤沿粘贴面轻轻敲击钢板,如无空洞声,表示已粘贴密实,否则应剥下钢板,补胶,重新粘贴。 固定与加压钢板粘贴好后立即用卡具、支撑或膨胀螺栓等固定,并适当加压,以使胶液刚从钢板边缘挤出为度。 膨胀螺栓一般兼作钢板的永久附加锚固措施,其埋设孔洞应与钢板一道于涂胶前配钻。 若气温低于15℃,应采取人工加温,一般用红外线加热。 固化期中不得对钢板有任何扰动。 检验粘钢的同时必须按上述方法以相同条件制备钢-砼双剪试件各5个,进行粘结抗剪强度试验。 加固构件的粘钢质量,一般采用非破损检验。 粘钢加固技术规范.doc扫码下载APP微信扫码关注文档投稿赚钱网2017-07-1615梁顶面粘钢加固设计规范梁顶面粘钢加固是针对混凝土梁的一种常见的加固措施,可有效提高梁的承载力和抗震性能。在进行梁顶面粘钢加固设计时,需要严格按照相关的规范和标准进行,以确保加固效果达到预期,同时保证工程的安全可靠。本文将从设计规范的角度,详细wenku.so.com2024-03-2816粘钢加固法流程及质量检测方法-20230415.doc粘钢加固法流程及质量检测方法粘钢加固施工严格按以下工艺流程进行,并由专业化队伍施工:防腐处理涂胶卸载检验固化固定加压粘贴胶粘剂配制加固构件卸载被粘混凝土和钢板表面处理防腐处理涂胶卸载检验固化固定加压粘贴胶粘剂配制加固构件卸载被粘混凝土和钢板表面处理图-1粘钢加固工艺流程一、被粘物的表面处理粘钢加固混凝土结构,其表面的处理包括混凝土和钢板表面的处理。 1、混凝土的表面处理粘钢加固的混凝土,含水率控制在6%以下。 如湿度过大,采用热风或红外线加热干燥。 粘钢加固混凝土构件结合面应根据构件表面的新旧程度、坚实程度、干湿程度,分别按以下四种情况处理:(1)对于很旧很脏的混凝土构件结合面,其表面有旧涂层、植物生长、烟垢或其它污物时,则先应用非金属砂如河砂、硅砂、碳化硅或氧化铝干法喷砂吹除,或硬毛刷沾高效洗涤剂刷除表面油垢污物;对于混凝土表面有较厚的松散层,则先应用真空吹除或刮除块状物,并用清洁压缩空气吹除灰尘和颗粒。 接着,对粘合面进行打磨,除去2~3mm厚表层,直至完全露出新鲜表面,并用无油压缩空气吹除粉粒。 然后用15%(质量比)左右的盐酸溶液涂于表面(12g/m2),在常温下放置1分钟后,用压力冷水冲洗,用试纸测定表面酸碱度,若呈酸性,用2%的氨水中和至中性,再用冷水冲洗,完全干燥后即可涂胶粘剂。 (2)如果混凝土表面不是很脏很旧,则直接对粘合面进行打磨,去除1~2mm厚表层,用压缩空气除去粉尘,并用清水冲洗干净,待完全干燥后用脱脂药棉沾苯酮擦拭即可。 (3)对于新混凝土粘合面,由于水泥水化时生成的游离Ca(OH)2碱性很强,对用酸来促进固化的胶粘剂来说,如以环烷酸钴作催干剂的聚酯类胶粘剂,由于环烷酸钴被水泥水化物中和,而不能固化。 如呈酸性,用2%氨水中和。 (4)对于湿度较大的混凝土构件或龄期在三个月内的构件,因一般树脂类胶粘剂在潮湿的基层上粘结强度会大幅降低,故除满足上述要求外,尚需进行人工干燥处理。 2、粘钢加固用钢板的表面处理钢板由于受大气的氧化,在其表面生成氧化膜(即锈),其主要成分为Fe2O3和FeO(Fe3O4)。 氧化膜凝聚力小,胶结性能差,在粘结前必须进行表面处理。 根据钢板的锈蚀程度,钢板粘合面有如下两种处理方法:(1)如钢板未生锈或轻微锈蚀,可用喷砂、砂布或平砂轮打磨,直至出现金属光泽。 打磨粗糙度越大越好,打磨的纹路尽量与钢板受力方向垂直,其后用脱脂棉沾苯酮擦拭干净。 (2)如钢板锈蚀严重,则须先用适度盐酸浸泡20分钟,使锈层完全脱落,再用石灰水冲洗,中和酸离子,最后用平砂轮打磨出纹路。 即先用三氯乙烯擦拭钢板表面,去除油脂等污染物;接着将钢板放入盐酸溶液(浓盐酸:蒸馏水=1:1)中20下浸泡5~10分钟,用硬质钢丝刷在流动的蒸馏水或去离子水中刷除金属表面的黑色残渣,并在120温度下干燥1小时,即可在钢板表面涂刷胶粘剂。 二、加固构件的卸载学为了减轻和消睡除后粘钢板的开应力和应变滞欢后现象,粘钢请前宜对构件适茎量进行卸载。 直接胆卸载是全部或谨部分地直接搬举走作用于原结观构上的可卸荷喂载。 直接卸载傅直观、准确,盒但可卸荷载量支有限,一般只廊限于部分活荷危载。 间接卸载扔是借助一定设籍备,反向力施纵加于原结构,饿以抵消或降低卫原有作用效应纺。 间倍接卸载有楔升域卸载和顶升卸冻载两种。 前者鹿以变形控制,痕误差较大;后锄者以力控制,比较为准确。 一朗般而言,对于教承受均布荷载篮的粘钢加固构靠件,应采用多抖点(至少两点赠)均布顶升;猜对于有次梁作与用的主梁,每符根次梁下要设于一台千斤顶,悠顶升吨位以不迎超过本身自重沿为准。 折三、胶粘剂的耽配制馆粘钢加固用结梅构胶基本上为由甲、乙两组分鞠,在使用现场泄临时配制。 配滔制按产品使用交说明书的规定抱进行,但由于呜胶的限时性较刺强,使用前应管作现场试配,膜根据当时当地晃气温条件及存疲放时间长短作罩适当调整,选叶择各项力学性枕能指标均为最介优的配比。 培配制时,按规锐定配比称量,园将甲、乙两组战分分别倒入容忠器中进行搅拌组。 称量相对误院差不宜超过球2%~5坐%伏。 报搅拌过程中严勿禁水滴溅入容嫌器内。 选四、钢板的粘显贴炼胶粘剂配制好瞎以后,用刮刀饥同时涂抹在已羡处理好的混凝传土表面和匆钢板结合面上沾。 为使胶能充冈分浸润、渗透烧、扩散和粘附村于结合面,宜欣先用少量胶于甩结合面来回刮蹦抹数遍,再抹炸至所需厚度,筋而且要中间厚粒边缘薄,然后显将钢板粘贴于弦预定位置。 衫钢板粘贴后,销用手锤沿粘贴封面轻轻敲击钢供板,如无空洞皂声,表示已粘洁贴密实;否则妨应剥下钢板补轨胶,重新粘贴剪。www.renrendoc.com2023-04-1617粘钢加固梁柱时,施工有什么要求?粘钢加固亦称粘贴钢板加固,是将钢板采用高性能的环氧类粘接剂粘结于混凝土构件的表面,使钢板与混凝土形成统一的整体,利用钢板良好的抗拉强度达到增强构件承载能力及刚度的目的。 近年来,采用粘钢加固混凝土梁柱构件得到了广泛推广,那么,采用粘贴钢板加固梁柱时应符合哪些要求?。 1.原构件的混凝土实际强度等级不应低于C15,混凝土表面的受拉粘结强度不应低于1.5MPa,粘贴钢板应采用粘结强度高且耐久的胶粘剂,钢板厚度宜为25mm。 2.钢板的受力方式应设计成仅承受轴向应力作用。 钢板在需要加固的范围以外的锚固长度,受拉时不应小于钢板厚度的200倍,且不应小于600mm;受压时不应小于钢板厚度的150倍,且不应小于500mm。 3.粘贴钢板与原构件尚宜采用专用金属胀栓连接。 4.粘贴钢板加固钢筋混凝土结构的胶粘剂的材料性能、加固的构造和承载力验算,可按现行国家标准《混凝土结构加固设计规范》GB50367-2013的有关规定执行,其中,对构件承载力的新增部分,其加固承载力抗震调整系数宜采用1.0,且对A、B类钢筋混凝土结构,原构件的材料强度设计值和抗震承载力,应按现行国家标准《建筑抗震鉴定标准》GB50023的有关规定采用。 5.被加固构件长期使用的环境和防火要求,应符合国家现行有关标准的规定。 6.粘贴钢板加固时,应卸除或大部分卸除作用在梁上的活荷载,其施工应符合专门的规定。 原文链接(本文系悍马加固材料原创,转载请注明出处,并于本人联系,如有侵权,后果自负。)。搜狐2017-11-0818钢筋混凝土梁粘钢结构加固施工工法-20230226.docx2.工法特点 2.1基本不增加被加固构件断面尺寸和重量,不改变构建外形和使用空间。 2.2施工简便、快捷,湿作业少,施工速度快,可避免或减少停用时间。 2.3可以有效封闭混凝土结构裂缝,延长结构使用寿命。 2.4对原结构加固效果显著,坚固耐用。 2.5节约加固材料,节省加固费用,经济效益高。 3.适用范围 3.1适用于因设计或施工不当、使用功能改变等引起的承受静荷载作用的梁支座处负弯矩承载力不足的构件。 3.2加固构件长期使用的环境温度不高于60,相对湿度不大于70%及无化学腐蚀,否则应采取有效的防护措施。 3.3加固钢板厚度宜在2~6mm之间,若此厚度不能满足设计要求,应选用别的加固方法。 3.4被加固混凝土结构构件,其现场实测混凝上强度等级不低于Cl5,且混凝土表面的正拉粘结强度不低于1.5Mpa。 3.5被加固构件的最小配筋率不得少于国家现行标准《混凝土结构设计规范》GB50010规定的最小配筋率。 4.工艺原理 4.1将钢板采用高性能的环氧类粘接剂粘结于混凝土构件的表面,使钢板与混凝土形成统一的整体共同工作,利用钢板良好的抗拉强度达到增强构件承载能力及刚度的目的。 4.2在梁上口侧面粘贴钢板,将钢板采用高性能的结构粘接剂粘结于混凝达到增强钢筋混凝土大梁负弯矩承载力及刚度的目的。 为使钢板与原混凝土大梁更好的一体受力,采用植螺栓的方法在梁上口侧面钢板与梁底侧面U型箍筋相交处定出螺栓位,用专用植筋胶将螺栓植入梁内,螺栓外露端头加螺母进行紧固,加强梁的整体性。 钢筋混凝土梁支座处由于钢板无法穿过下端支座,在该处植负弯矩加强筋,采用在梁两侧面打孔,植入负弯矩加强钢筋,将两端伸出部分与钢板连接,加强整体性,提高梁在支座处负弯矩承载能力。 5.工艺流程及操作要求 5.2操作要点 5.2.1加固材料的制作加工 1、加固用的钢板按设计要求的型号、尺寸进行裁割,裁割时要冷切,不可热割,以防止钢件变形及产生内应力。 如钢件长度和宽度不能满足设计要求时,可采用焊接,但焊接后的钢件应在平台或较平滑的地面上进行找平和整形。 2、U型箍板按设计尺寸在与梁上侧加固用的钢板相交处做煨弯处理。 3、负弯矩加强筋按设计的规格、尺寸进行截割,锚固螺杆采用成品全丝螺杆,进场后按设计尺寸进行截割。 4、按设计尺寸和位置在钢板和U型箍板上打孔,孔径要符合设计要求。 5.2.2除锈,打磨 1、钢板、U型箍板应根据其锈蚀情况,用砂轮机打磨进行除锈和粗糙处理,使钢板出现金属光泽、粗糙度越大越好,打磨纹路尽量与受力方向垂直。 用脱脂棉蘸丙酮拭净表面,待完全干燥后备用。 2、加固用加强筋及螺杆根据设计要求在相应位置做上标记,标示好除锈清理的长度范围,用磨光机或钢丝刷将除锈清理长度范围内的钢筋表面打磨出金属光泽为止,用脱脂棉蘸丙酮,将除锈清理长度范围内的钢筋表面擦拭干净。 5.2.3卸荷 1、为减轻和消除后粘贴钢板应力、应变滞后现象,在结构加固前宜对混 2、卸荷方式1)对老建筑采用拆除原有的吊顶、墙面装饰、地面面层、设备等方法,以达到卸静荷的目的。 2)卸除活荷载。 3)对一些不能卸静荷的构件,可采用千斤顶顶升的方式卸荷。 3、卸荷要点1)对承受均布荷载的梁,应采用多点(至少2点)均匀顶升;对于有次梁作用的主梁,每根次梁下需设1台千斤顶,顶升吨位由设计计算确定。 2)施工中采用千斤顶、挠度计及其支承体系作为支撑系统。 采用以挠度值和千斤顶施力数值的双向控制参数作为卸荷依据。 3)在梁上确定粘贴钢板部位、卸荷点位、挠度计测点位,组装支撑系统各构件,在支承构件下部铺设厚度不小于50mm的木垫板。 用手动砂轮机磨平挠度计测点位置,将挠度计固定到测点处。 4)将支撑柱根部和顶部垫平、固定,千斤顶施力将支撑柱对准支点顶紧,在施工时如发现挠度计示数或千斤顶压力值发生较大变化时,应停止工作,在确认安全,稳定支撑后方可继续施工。 多个千斤顶卸荷应保持同步。 4、卸荷注意事项 1)无论采用那种卸荷方法,卸荷值的大小应严格按加固设计的要求来确定,不能因卸荷使被加固构件产生新的裂缝或损伤。 2)利用千斤顶卸荷时,支撑系统传力应合理可靠,防止因支撑系统传力不当,造成结构其它部位裂缝或受损。 3)支撑系统应有足够的强度和刚度,保证其承载力和变形能满足加固过 1、若混凝土表层出现空鼓、剥落、蜂窝、腐蚀等现象,应将该部位予以凿除,凹陷处用环氧砂浆修补平整。 钢筋保护层脱落处,应凿除保护层,露出钢筋,对钢筋进行除锈,用环氧砂浆修补、找平。 2、将加固区域内的梁基面不平整处用角磨机进行磨平处理,除去表层浮浆、油污等杂质,直至完全露出结构新面,并用空气压缩机将粉尘吹干净,直至用手触摸不粘灰为止。 转角粘贴处要进行倒角处理打磨成圆弧状,圆弧半径不应小于20mm。www.renrendoc.com2023-02-2619粘钢加固粘接面的验收标准是怎么样的?1.粘钢加固施工时,混凝土粘结面除应按规定进行清理和修整外,尚应按设计要求进行喷砂糙化或砂轮打磨处理,糙化或打磨的纹路应均匀。 2.粘钢加固施工部位的混凝土,其表层含水率不宜大于4%,且不应大于6%。 对含水率超限的混凝土应进行人工干燥处理,或改用潮湿面专用的胶粘剂。 检查数量:每根需粘接的构件不少于一处。 检验方法:含水率测定仪测定。 3.粘钢加固施工钢板粘结面应进行除锈、糙化和展平。 除锈后的钢板表面露出金属光泽。 糙化的纹路应垂直于钢板受力方向。 展平后的钢板与混凝土表面应平整粘贴,且轮廓尺寸与所画粘贴线基本吻合。 钢板粘结面经处理后擦拭洁净并妥善保护,不得再受水、油和粉尘的污染。 4.在混凝土粘结面处理的同时,尚应由检测机构派员到现场做好粘贴质量检验的预布点工作,即按抽样规则随机抽取受检构件。 在受检构件的非加固部位选择一处混凝土表面进行同条件的界面处理,以备在粘钢加固施工的同时,粘贴检验用的钢标准块。 当按钢板钻孔位置在混凝土上叠合画线钻孔时,除其允许偏差应符合设计要求,且不应伤及原钢筋外,尚应进行试装配;若有个别孔洞需移位,且移位距离超过20mm,应由设计单位提出处理方案。 钻好的孔洞,应采用压缩空气吹净孔内及周边的粉尘、碎渣;若孔壁的混凝土湿度大,尚应按要求进行处理。 24h服务热线:4000-360-309www.sh-qiaoli.com2019-10-2520钢结构加固验收规范_2024年钢结构加固验收规范资料下载内容简介【投稿网友介绍】建筑结构加固工程施工质量验收规范(GB50550-2010)将在2011年2月开始施行,现提供建筑结构加固工程施工质量验收规范检验批表格以供大家学习参考之用。 【内容介绍】01.材料.xls02.混凝土构件增大截面工程.xls03.局部置换混凝土工程.xls04.混凝土构件绕丝工程.xls05.混凝土构件外加预应力工程.xls06.外粘或外包型钢工程.xls07.外粘纤维复合材工程.xls08.外粘钢板工程.xls09.钢丝绳网片外加聚合物砂浆面层工程.xls10.砌体或混凝土构件外加钢。 本资料为该工程新技术新工艺应用,共144页。 ....第一章工程概况一、工程简介二、建筑设计概况三、结构设计概况四、机电设备概况五、工程施工范围六、项目新技术推广工作情况七、新技术推广应用情况八、新技术应用名称、部位、应用数量&nbs。 资料目录目录一、前言二、QC小组概况三、选题理由四、活动目标五、现状调查六、原因分析七、制定对策八、第二次PDCA循环九、总体效果十、总结内容简介【工程概况】本工程为原有工业粮食仓库改建为写字楼项目,原结构无核心筒,改建后需增加四部客梯及一部消防电梯,上部需新加三层结构。 对原四层结构采取加固措施,因原结构为无梁板,主要加固范围根柱截面加大及结构四周增加梁。 【连接质量验收标准】1钢板与混凝土梁连接:(1)无明显的冷缝现象;(2)接缝处下部无挂浆、漏浆;(3)混凝土密实,无失浆,表面光泽。 2钢板与混凝土柱连接;。 钢结构规范和图集【国家标准】1、GB-50017-2003、《钢结构设计规范》2、GB50018-2002、《冷弯薄壁型钢结构技术规范》3、GB-50205-2001、《钢结构结构施工质量验收规范》4、GB50191-93、《构筑物抗震设计规范》5、GB59135-2006、《高耸结构设计规范》6、GB500046-2008、《工业建筑防腐蚀设计规范》7、GB8923-88、《涂装前钢材表面锈蚀等级和涂装等级》8、GB14907-2002、《钢结构防火涂料通用技术条件》&nb钢结构规范和图集【国家标准】1、GB-50017-2003、《钢结构设计规范》2、GB50018-2002、《冷弯薄壁型钢结构技术规范》3、GB-50205-2001、《钢结构结构施工质量验收规范》4、GB50191-93、《构筑物抗震设计规范》5、GB59135-2006、《高耸结构设计规范》6、GB500046-2008、《工业建筑防腐蚀设计规范》7、GB8923-88、《涂装前钢材表面锈蚀等级和涂装等级》8、GB14907-2002、《钢结构防火涂料通用技术条件》&nb 钢结构形式:钢结构 钢结构层数:多层 钢结构施工部位:主体 本资料为广州歌剧院工程钢结构安装施工方案,doc格式,含cad平面图钢结构概况:歌剧院外围护钢结构为空间组合折板式三向斜交网壳结构,长向投影距离127m,短向投影距离125m,高度43m。 网壳落地处设置收边钢环梁,搁置在球形支座上,另在内部设置了14个球型钢支座,支撑在混凝土结构上。 钢结构主梁、次梁均采用焊接箱型截面。 主梁断面800~1500×400mm;次梁断面800~1000×300mm;主梁最大跨度70m。 主梁与主梁交接处采用铸钢节点;铸钢节点最大重量54.8t。 2.冬施准备工作2.1冬期施工部署:1)施工安排:在进入冬季前应落实好冬季施工方案要求的各项准备工作,落实设备、材料、能源、工具的供应均应逐步进场,现场的材料、设备、设施等应按冬季施工方案布置和搭设。 建立健全安全防火制度,测温制度和质量检查制度。 本工程采用现场搅拌混凝土,。 混凝土的养护方法采用综合蓄热法。 5层以下的混凝土浇筑。 2.2人员准备工作:1)对掺外加剂人员、测温保温人员和取暖管理人员等,专门组织进行技术交底,学习本工作范围内的有关知识,明确职责。 2)设专职人员全天收听气象台广。 本工法适用于工业与民用建筑工程中大跨度拱形钢结构安装工程。 尤其适合土建主体结构为混凝土框架梁板,上部为大跨度拱形钢结构的工程。 工艺原理主拱安装在能同时满足设计分段要求和运输要求的前提下,采用分段制作、运输和安装。 为确保整体空间结构的稳定性,主拱的安装需穿插在其他结构梁安装的同时进行,主拱的安装顺序是从四个主拱脚向上进行安装,最后在顶部中间合拢,主拱安装的同时,及时进行主拱和屋面拱之间的拉杆支撑的安装。 施工工艺流程及操作要点1、工艺流程建立测量控制网及测量控制→主拱支撑架体设计→主拱吊装及安装→卸荷。 第1章编制说明第2章工程概况及特点第3章施工组织及部署第4章施工准备与资源配置计划第5章。筑龙网2019-04-2321粘钢加固施工工艺及安全要求粘钢加固施工工艺及安全要求1,施工工艺及要求,1,施工工艺流程被粘混凝土和钢板表面处理f被加固构件卸荷f粘接剂配制f涂粘结剂f粘贴型钢f固定加压f粘结剂固化f卸支撑f检验f表层涂层,2,施工操作要点财佥查需粘钢的混凝土表面,如有裂缝应先按有wenku.so.com22粘贴钢板加固工程施工方案.docx(梁底、U型箍、压条粘钢加固) (梁底粘钢、u型箍、压条恢罚班 (梁侧、U型箍粘贴钢板 混凝土面应凿除粉饰层,油垢、污物,然后用角磨机打磨除去l-2mm厚表层,较大凹陷处用找平胶修补平整,打磨完毕用压缩空气吹净浮尘,待粘贴面完全干燥后备用;钢板粘贴面应用角磨机进行粗糙、除锈处理,直至打磨出现光泽,使用前若洁净仅用干布擦拭即可; 该工序所用主要物资:护目镜、防尘口罩、冲击电锤及扁铲、手锤、角 按照胶粘剂配制说明书配合比,用称重衡器称重混合,并用搅拌器搅拌约5-10分钟至色泽均匀为止。 搅拌时最好沿同一方向搅拌,尽量避免混入空气形成气泡,配置场所宜通风良好;该工序所用主要物资:搅拌器、容器、衡器、腻刀、手套; 胶粘剂配制好后,用腻刀涂抹在已处理好的混凝土表面,胶断面宜成三角形,中间厚3毫米左右,边缘厚1毫米左右,然后将钢板粘贴在混凝土表面,用准备好的固定加压系统固定,适当加压,以胶液刚从钢板边缝挤出为度; 该工序所用主要物资:加压固定系统,腻刀、手套;加压固定系统准备: 加压固定可根据实际情况决定,如采用膨胀螺丝(化锚)或角钢、 a在固化期间不得有任何扰动,待粘钢胶完全固化后才能卸去固定系统;b该工序所用主要物资:扳手、手套; 锚固区有效粘结面积少于90%,应剥离钢板,重新粘贴。 ⑴粘钢钢材料为Q345B的薄钢板,A级粘钢胶并附有产品合格证及产品检 ⑵加固前,应将原混凝土构件与粘贴钢板的粘合面打磨并清洗干净,若表 ⑶钢板连接面必须进行除锈和粗糙处理,直至出现近似光泽。 ⑷加固后,粘钢加固表面防腐应用环氧红丹漆防锈两度。 ⑸6厚及以上粘钢,必须采用后灌胶的形式,灌胶必须密实。 ⑹粘钢加固在梁端、柱端的锚固必须符合《混凝土结构加固设计规范》要 求;其中部分梁底粘钢考虑地震作用在柱梁节点必须下翻,梁面粘钢考虑到负弯矩的作用遇柱必须上翻,板面粘钢在板端必须下翻锚固至梁侧,见相关详图。 ⑺施工验收标准参照《混凝土结构加固设计规范》、《混凝土结构加固技 术规范》以及《建筑结构加固工程施工质量验收规范》的相关规定。 ⑻粘贴用钢板的焊接连接必须在粘贴之前进行,粘贴后若无设计同意不得 在粘贴部位及其附近进行焊接操作。 (9)部分粘钢的锚固采用化学螺栓形式(另附)。 2碳纤维布粘贴加固工程施工方案(梁、板、柱) 表面处理f刷底胶f修补找平 面防护; 梁、板碳纤维布加固) 表面处理: a清除粘贴部位混凝土表面浮灰、油污、杂质,并打磨平整,直至露出集 料新面; b构件转角粘贴处须打磨成圆弧状,圆弧半径不小于20mm; 表面打磨后粉尘用吹风机吹净; 该工序所用主要物资:护目镜、防尘口罩、冲击电锤及扁铲、手锤、角磨机、金刚石磨片、砂轮片、空压机、棉布。 ⑵涂刷底胶:a 按产品要求配制底胶,然后用专用的滚筒,均匀地涂刷在加固构件表 用腻刀将找平胶刮在基体的凹陷处,填补平整不应有菱角,转角处应修 按称量比例调制浸渍胶,调制前对甲、乙两组按产品要求分别搅拌,然 并用刮板沿碳纤维方向多次刮压,排出气泡,使浸渍胶充分浸透碳纤维 碳纤维布全部粘贴后(胶未干之前),在需要进行表面防护的部位(即碳纤维布表面)撒一层干砂,再抹20mm厚的1:2水泥砂浆进行防护,如不需要防护的可以省略。 ⑵为保证碳纤维布的质量,我公司采用国外编织进口的碳纤维布材料(日本东丽)。 (7)加固梁高大于600mm时,应在梁侧中部增加附加压条,见相关详图。 ⑻为利于粘贴碳纤维布表面的粉刷,在最后一层碳纤维布表面涂浸渍树 施工验收标准参照《混凝土结构加固设计规范》、《碳纤维片材加固混凝土结构技术规程》以及《建筑结构加固工程施工质量验收规范》的相关规定。www.taodocs.com2022-12-2223粘钢加固怎样检测?常用的5种方法介绍「四川开文加固公司」四川开文加固工程有限公司电话:028-83916786 加固公司资质 加固工艺精湛 专业施工方案 工程质量过关 四川开文加固工程有限公司 粘钢加固是建筑加固经常用到的一种加固方式,在做完粘钢加固施工后,为了保证工程质量,应对其进行综合检验验收,具体包括以下几个方面: 一、粘钢工程外观检验 1、依旧加固图纸逐一校对钢板的粘贴位置、尺寸、数量进行检验和验收。 2、检查钢板溢胶色泽、硬化程度,以及有效粘结面积,胶层是否均匀,有无局部过厚过薄,甚至缺胶的情况。 二、粘钢工程质量检验 1、锤击检查法:用铁锤沿粘贴面轻轻敲击钢板,如无空洞声,这表示已粘贴密实,一般粘钢胶的厚度应在2.5±0.5mm之间,有效粘贴面积不应小于总粘贴面积的95%。 2、加载法:使用荷载试验,即将卸去的荷载重新全部加上,其结构的变形和裂缝开展应满足设计与使用要求。 3、应力应变测试法:对于使用此法的重要构件与建筑,即在钢筋、钢板或混凝土事先埋入应力应变传感器,对加固前后的空载、加荷等情况测出其应力应变结果,以检验其加固效果。 三、正拉粘结强度检验 粘钢胶粘贴钢板与基材混凝土的正拉粘结强度检验,综合评估胶液的固化质量、钢板粘合面处理效果、胶粘剂与钢板及基材混凝土的粘结强度。 现在常见的粘钢加固检测法主要有三种,第一种是红外线检测法,第二种是超声波检测法,第三种是敲击检测法。 这三种方法各有优点也各有缺点,今天我们就这三种检测法的优缺点进行比较,以便加深大家对这些检测方法的认识,为大家以后检测粘钢加固的质量提供方便。 一、红外线检测法 红外线检测法是浙江碳纤维加工厂家检测粘钢加固质量的第一种方法。 将红外线照射在构件的表面,无需添加任何辅助设施,大家就能够清楚地看到钢板下面的情况:哪里有气泡、气泡是大是小、气泡距离构件的深度有多少等等,操作方便是其最大的优点。 当然使用红外线检测也存在一定的缺点:几乎任何事物都会发出红外线,因此在检测的过程中,其他物体的红外线容易与检测红外线混合,对检测红外线呈现的画面进行干扰,破坏红外线画面的清晰度。 二、超声波检测法 浙江碳纤维加工厂家常用的第二种方法就是超声波检测法。 这种检测方法的准确度非常高,但是因为需要使用专业的超声波工具以及需要专业人员对超声波数据进行记录和分析,使检测步骤与其他方法相比稍显复杂。 三、敲击法 敲击法是浙江碳纤维加工厂家采用的第三种检测方法。 技术人员通过用橡皮锤敲击钢板的表面,再通过发出的声音中是否有空鼓来判断钢板与原构件之间是否有空隙。 虽然这种方法需要工作人员掌握大量加固经验之后才能进行,人为影响因素大,但是它施工简单,只需要一把橡皮锤就能够非常容易地判出构件与钢板之间是否有空隙,方便可行,是三种检测方法中浙江碳纤维加工厂家最常用的粘钢加固检测方法。 事实上,检查十分重要且很有必要,粘钢加固工程检查在施工的时候需要开始做,打磨钢板、打毛混凝土、清理界面到涂刷胶液、加压养护整个过程都要做到检验。 加固类型Type 常见问题News 加固方法Method 拥有专业资质 多年行业经验 解决施工难题 保证工程质量 公司地址: 四川成都市新都区蓉香南路157号附201号万科金域缇香 加固咨询: 四川加固公司建筑加固类型加固公司电话四川加固公司电话www.028fix.com2021-01-0924混凝土梁、板粘钢加固工程施工方案- jz.docin.com豆丁建筑混凝土梁、板粘钢加固工程施工方案 混凝土梁、板粘钢加固工程施工方案本工程严格按照国家建筑标准设计图集03SG611执行加固,工程中所使用结构粘结剂必须进行安全性检验,粘钢胶粘剂必须采用与门配制的改性环氧树脂胶粘剂,丌得使用丌饱和聚酯树脂,醇酸树脂等作浸渍、粘结胶粘剂。 一、粘钢施工1、楼梯梁加固(1)因梁板等砼构件钢筋普遍锈蚀,对所有梯板及楼梯进行粘钢加固。 (2)清除板下表面的模板接槎漏浆凸出条块、剥落、疏松、蜂窝、腐蚀等砼,一定露出砼结构新面。 (3)板下钢筋露出部位、用钢刷刷掉钢筋剥落,锈蚀等杂物,清洗掉灰尘,干燥。 (4)按上述外理好基层后用修复材料将表面修复平整,对亍大孔洞凹陷3mm以上处采用聚合物砂浆修复平整,丏不原砼粘结牢固,幵保证外露钢筋有10mm厚保护层。 (5)涂刷底层树脂在底层树脂表面指触干燥到完全固化期间进行下一工序施)楼板受弯载力丌满足要求时,可采用在板的受拉区表面用特制的建筑结构胶粘贴钢板(扁钢)的方法进行加固。 2)结构胶的性能、加固构造措施及施工要点,应满足现行《砼结构加固技术规范》CECS25:90要求。 (3)钢板布置应不板受力情况相适应,一般是根据现浇板受力大小调节扁钢间距,扁钢规格基本固定丌变;预制板因间距固定,一般骑缝布置在边肋部,主要变更调节钢板宽度,每块板至少粘贴一块钢板。 本工程结构现浇楼板双向连续板,因此,原则上应双面双向回固,但为使构造简单,幵孝虑一定的塑性内力重分布,仅按单向双面加固。 支座部位负弯矩区加固,被砖墙阻断时,一般可直接沿板面在砖墙中凿洞穿过扁钢,扁钢外伸长度应》为板跨度,扁钢尽端应设锚栓进行附加加固。 除叠合楼板外,预制砼楼板有受力上属亍简支板,只需有板底单面进行粘钢加固为使粘钢受力简单明确,扁钢一般可以布置在主肋部位,即两块扁钢合二为一,骑缝粘贴。 粘钢工艺流程粘钢加固的效果主要取决亍粘结施工质量。 本工程粘钢采用JCT-2型粘钢胶施工,施工工艺流程如下:钢板加工—钢材表面处理固化—检验6、粘钢施工方法(1)钢板加工根据设计的钢板宽度和长度,用切割机切割钢板条。 为保证钢板切割的质量,选用最先进切割手段之一的离子切割机切割钢板,离子切割机切割的钢板,钢板丌变形,丌影响钢板的材质。 螺栓的间距为200-300mm,两端两排,中间为膨胀螺栓或化学锚栓单排布置,采用先进的进口磁力钻在钢板上钻孔。 、钢板表面处理表面处理包括钢板粘接面处理及加固钢板粘接面处理,是最关键的工序。 钢板粘接面必须进行除锈和粗糙处理:即在钢板表面用角机打磨除锈,直至出现金属光泽。 锚固树脂胶(粘钢型)为甲、乙双组分,在使用时亍现场混合。 配制按产品使用说明书规定进行。 、粘贴胶粘剂配制好后,用抹刀涂抹在已处理好钢板面上,胶层厚度约5mm左右,中间厚边缘薄,然后将钢板贴亍预定位置。 (4)、固定不加压钢板粘贴好后,钢板加压采用螺栓、膨胀螺栓、油托顶撑固定幵加压,以使胶液刚从钢板边缘挤出为度。 二、安全施工保证措施1、进行现场安全教育2、安全检查内容检查形式参加人员考核备注班组管理定期安全负责人月考核记录检查班组自检记录施工用电定期安全负责人会同班组周考核记录班组日检作业人员的行为和施工作业层责任工程师会同班组日检记录现场指令,限期整改施工机具班组自检日检记录检查班组自检记录3、建立各种安全管理制度安全技术交底制:根据安全措施要求,和现场实际情况,各级管理人员需亲自逐级进行书面交底;班前检查制:督促不检查施工方,与业配属队伍对安全防护措施是否进行了检查;周一安全活动制:经理部每周一要组织全体工人进行安全教育,对上一周安全方面存在的问题进行总结,对本周的安全重点和注意事项做必要的交底,使广大工人能心中有数,从意识上时刻绷紧安全这根弦。 管理人员和特殊作业人员实行年审制:由公司统一组织进行,加强施工管理人员的安全考核,增强安全意识,避免违章指挥。 实行安全生产奖罚制度不事故报告制。 7)危急情况停工制:一旦出现危及职工生命安全险情,要立即停工,同时报告公司,及时采取措施排除险情。 (8)持证上岗制:特殊工种必须持有上岗操作证,严禁无证上岗。 4、安全管理工作(1)项目经理部负责整个现场的安全生产工作,严格遵照施工组织设计和施工技术措施规定的有关安全措施组织施工。 (2)与业责任工程师要对班组方进行检查,认真作好分部分项工程安全技术交底工作,被交底人要签字认可。 (3)在施工过程中对薄弱部位环节要予以重点控制:特别是与业分承包商自带的大型施工设备,从设备进场检验,安装及日常操作要严加控制不监督,凡设备性能丌符合安全要求的一律丌准使用。 (4)防护设备的变动必须经总包项目经理部安全负责人批准,变动后要有相应有效的防护措施,作业完成后按原标准恢复,所有书面资料由安全负责人管理。豆丁建筑2020-06-1625粘钢加固检验批质量验收记录粘钢加固检验批质量验收记录3工程名称分项工程名称钢板粘贴验收部位施工单位广西金固建筑科技有限责任公司项目经理施工执行标准名称及编号专业工长分包单位分包项目经理施工班组长检控项目质量验收规范的规定施工单位检查评定记录监理,建设,单位验收记录主wenku.so.com26钢筋混凝土结构粘钢加固质量检测.doc粘刚加固技术是钢筋混凝土诸多加固技术的中的一种,由于其显著的加固效果及操作简单快速、对原结构影响小等的优点,在工程领域的应用越来越广泛。 本文通过对粘刚加固构件进行拉拔试验,对粘刚加固钢筋混凝土的质量进行检测,分析粘结剂与钢板之间的粘结强度及其对钢筋混凝土结构的加固效果。 标签:钢筋混凝土结构;粘钢加固;粘结强度前言 随着我国工程建设的大力发展,钢筋混凝土结构在我国的应用越来越广泛。 但是随着时间的推移,已建工程会出现损伤及老化等病害,严重影响建筑结构的使用性能。 所以钢筋混凝土结构加固技术就随之应运而生,其中研究最广泛、使用最普遍的就是粘钢加固技术,它是在混凝土构件表面用特别的建筑结构胶粘贴钢板,以提高结构承载力的一种加固方法。 该方法具有简单、快速、不影响结构外形,施工时对生产和生活影响较小等特点。 粘钢加固技术,就是钢筋混凝土结构在使用日期较长或由于不可抗力的作用下导致结构承载力不足或出现裂缝、过度变形等影响结构正常使用时,通过一定的粘结剂将钢板与出现问题处的混凝土结构粘结来借此提高混凝土结构的承载力或满足结构的功能及外观要求。 2粘钢加固技术特点钢筋混凝土加固技术较多,如预应力加固法、加大截面加固法、外包刚加固法、粘钢加固法、裂缝修补技术等。 其中粘钢加固法以其优良的加固特性得到了广泛的应用,主要有以下几个方面:(1)施工快速便捷。 粘钢加固时可以在不影响结构使用的情况进行修复,且粘结剂硬化凝结时间较短,能够使结构在较短时间内提高承载力,所以粘钢加固技术经常被用在紧急加固工程项目中,并取得了较好的加固效果。 (2)操作简单。 粘钢加固技术,只需要将进行加固的混凝土表面进行稍微处理就可以进行加固操作。 不需要较多的设备及人力资源。 (3)效果显著。 由于粘结剂的强度要高于砂石、纯混凝土等材料,不但可以使粘结剂和加固体形成板体结构,受力良好,同时能够显著提高加固体的承载力及对加固体起到了约束控制的作用,将损害控制在最小程度之内并可有效防止继续损坏。 目前对钢筋混凝土结构粘钢加固质量检测主要有拉拔试验法。 拉拔试验的做法是把一圆形或方形钢制拉剥盘,用环氧树脂粘接剂粘到处于试验条件下的粘贴钢板表面上。 在进行该操作以前,应打磨钢板表面除去浮浆和污物。 在粘接剂硬化后,慢慢地增加拉剥盘上的拉力。 导致试件粘结部位在拉力作用下被剥离,可能发生的破损面约等于拉拔面积。 拉拔试验法具有操作方便,程序简单,易于使用,不需要专业的技术人员就可以进行试验。 且该方法同时适用于在现场及实验室内,可操作面积较大。 同时拉拔试验对原加固体的破坏较小,基本不会对加固体造成损坏,同时为混凝土加固设计提供详细的参数,使加固效果既经济又安全可靠。 3某钢筋混凝土结构粘刚加固质量检测 3.1试验安排 材料本试验采用厚度为8mm的HRB335钢板,平面尺寸为50mm×50mm,混凝土构件采用的为C30混凝
