钢屋架的结构详图是详细描述钢屋架的几何形状、尺寸和构造细节的图纸。它提供了关于如何制造和维护钢屋架所需的精确信息，确保结构的稳定性和安全。这些详图通常包括以下内容：，，1. 平面图：展示了屋架在水平面上的布局，包括所有梁、柱和支撑的位置。，2. 立面图：显示了屋架在垂直方向上的布局，突出显示屋顶和其他相关部分。，3. 剖视图：通过切割屋架，展示其内部结构和连接点，帮助理解其工作原理。，4. 节点详图：详细描述了屋架各部分之间的连接方式和螺栓或铆钉的使用情况。，5. 材料清单：列出了用于制造屋架所需的所有材料和规格。，6. 施工说明：提供了安装屋架的步骤和注意事项。，，钢屋架的结构详图对于建筑师、工程师和建筑工人来说至关重要，因为它们是设计和施工过程中不可或缺的工具。

钢屋架的结构详图

定义和用途

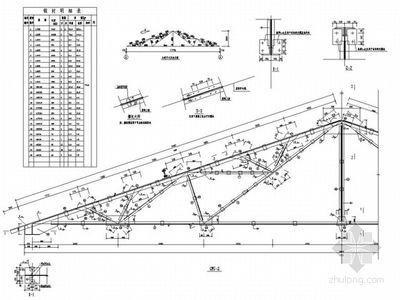

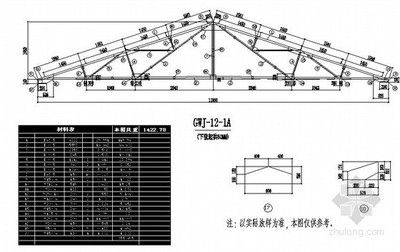

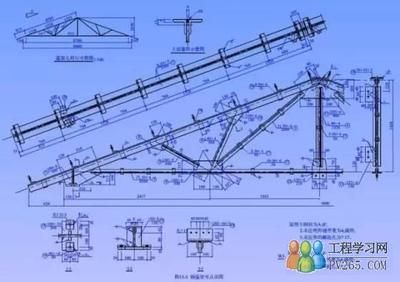

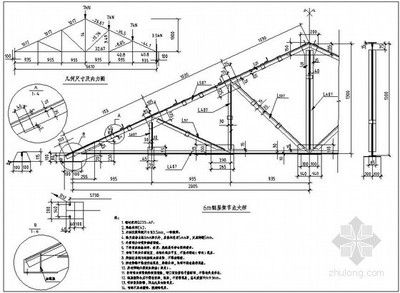

钢屋架的结构详图是用于表示钢屋架的形式、大小、型钢规格、杆件组合以及连接方法的图样。它是金属结构厂或施工单位制作的依据。

详图内容

钢屋架的结构详图包含了以下内容：

1. 屋架简图（又称屋架示意图），通常位于详图的左上角或右上角，比例常用1:100或1:200，表达主要外形尺寸和杆件的轴线长度。
2. 屋架详图，包括立面图和节点图，详细展示屋架的各个部分。
3. 杆件详图，详细表达杆件和零件的尺寸。
4. 连接板详图，显示连接板的具体尺寸和形状。
5. 预埋件详图，包括预埋件的位置和尺寸。
6. 钢材用量表，列出杆件和零件的编号、规格尺寸、数量和重量等信息。
7. 说明，包括选用的钢号、焊条型号和质量要求、加工精度、热处理和施工要求等。

细节描述

在详图中，特别需要注意的是，杆件和零件的定位尺寸需要注全。例如，腹杆应注出杆端至节点中心的距离，节点板应注上、下两边至弦杆轴线的距离及左右两边至通过节点中心的垂线距离。

结论

综上所述，钢屋架的结构详图不仅表示了钢屋架的形式和大小，还包括了详细的构造和材料信息，是钢结构设计和施工的重要文件。
