钢板加固施工图解读

玉溪加固改造设计公司12秒前1阅读0评论

钢板加固施工图解读是针对特定工程的详细设计文件，它包含了关于如何利用钢板来增强结构稳定性、承载能力以及耐久性的详细说明。以下是对钢板加固施工图的简要解读：，，1. 钢板类型及规格：根据工程要求，选择合适的钢板类型（如Q235B、Q345B等）和厚度，确保其能满足设计荷载和工作条件的要求。，，2. 钢板布置：明确钢板在结构中的分布位置，包括其与现有结构构件的连接方式，以及与其他钢板或支撑系统的协同作用。，，3. 连接方式：详述钢板与原有结构构件之间的连接方法，如焊接、螺栓连接或机械固定等，并考虑连接部位的强度计算和疲劳寿命预估。，，4. 施工技术：说明钢板加固的具体施工步骤，包括切割、加工、安装、锚固等工艺要求，以及必要的安全措施。，，5. 检验与验收：规定钢板加固完成后的质量检验标准和方法，以及如何进行工程验收，确保整个加固过程符合相关规范和标准。，，钢板加固施工图是指导实际施工的重要文档，它确保了加固工作的科学性、安全性和有效性。

一、钢板加固施工图基本要素解读

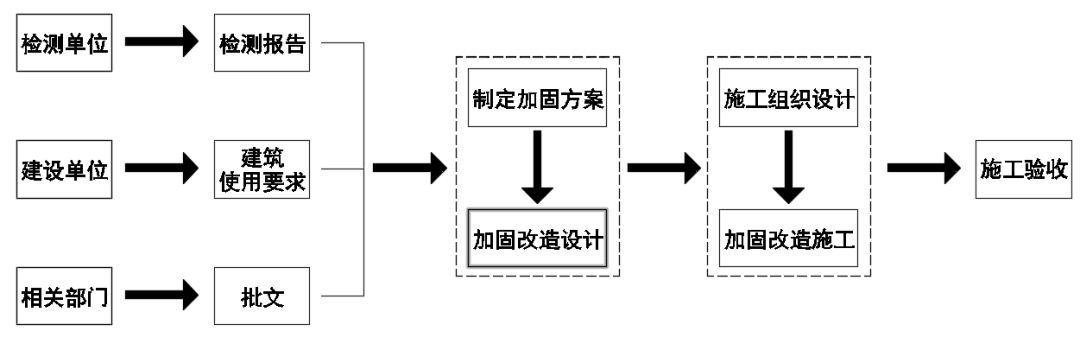

结构加固设计说明
- 这部分通常会包含工程概况，如加固建筑的基本信息（功能、层数、结构形式等）。例如某工程为1号院1号楼抗震节能综合改造项目，主体为地上六层砖混结构建筑面积为3207.53㎡，建筑功能为其他，高度类别为多层建筑地上层数4层，结构形式为钢筋混凝土结构中的剪力墙结构，这有助于从整体上了解加固工程的背景信息。
- 会提到加固所采用的标准和依据，像按照现行国家标准《建筑抗震鉴定标准》GB50023进行鉴定后实施加固等，明确加固设计遵循的规范要求。
- 对使用的加固材料（如钢板、粘结剂等）的要求说明，包括材质、规格等相关信息，如粘钢板加固中粘结剂选择适合结构的高性能结构胶或环氧树脂胶，钢板选择适宜厚度和尺寸的碳钢或不锈钢材质。
平面图解读

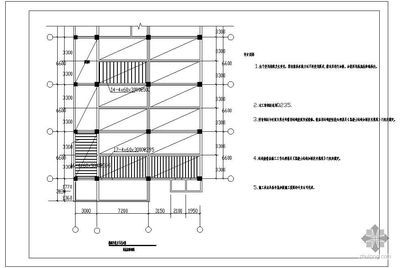

- 底层加固改造平面图：显示建筑物底层需要进行钢板加固的区域位置，与整体建筑布局的关系。比如在梁柱粘钢板加固CAD图纸中，底层结构加固平面图明确了梁、柱的位置以及哪些梁、柱需要粘钢加固，直观展示加固范围在整个底层平面中的分布情况。
- 各层（如二层、三层等）加固改造平面图：和底层平面图类似，只是针对不同楼层的具体加固区域进行展示。不同楼层由于功能不同、受力情况不同，加固区域和方式可能会有所差异，通过这些平面图可以清楚了解各层的加固细节差异。
- 屋顶层结构加固、改造平面图：对于屋顶层的结构加固，该平面图重点呈现屋顶结构（如梁、板等）的加固位置和方式，屋顶可能会因为承受风荷载、雪荷载等特殊受力情况，其加固设计有别于其他楼层。
剖面图解读
- 剖面图能展示加固结构在垂直方向上的构造关系。例如在双向板开洞粘钢加固剖面图中，可以看到粘钢加固在板厚方向上的布置，包括钢板与混凝土板各层之间的关系，钢板的粘贴层数、粘贴位置（是单面还是双面加固等），有助于理解加固结构的竖向受力传递路径和构造层次。
- 对于梁柱加固的剖面图，会清晰显示柱外包（粘）钢加固的具体构造，如钢板如何包裹柱体、柱变截面处的处理方式（如Z形短钢筋连接大样等），梁粘贴钢板加固的构造，像梁端粘贴钢板遇剪力墙情况的处理等构造细节，明确加固部件在柱、梁高度方向上的连接和加固方式。
节点详图解读
- 节点详图是对结构中关键连接部位的放大和详细设计表示。在梁柱粘钢板加固大样图中，包含梁端粘贴钢板遇剪力墙情况的处理、梁柱边平齐时的纵向角钢连接等内容，详细展示这些特殊部位加固时各部件（钢板、钢筋、混凝土结构等）的连接方式、尺寸要求和构造细节，确保在这些受力复杂、关键的节点部位加固措施能够满足结构安全要求。
- 在一些外墙干挂GRC板加固施工图中，节点详图会显示4mm厚镀锌挂件与墙体、GRC板之间的连接构造，包括挂件的正视图、侧视图、俯视图等不同视角的视图，明确挂件的形状、尺寸以及与其他构件的连接方式，保证外墙挂板的牢固性和稳定性。

二、不同类型结构钢板加固施工图解读重点

梁的钢板加固施工图
- 粘贴位置和范围：从图中确定钢板粘贴在梁的哪个面（底面、侧面或顶面）以及沿梁长度方向的粘贴范围。例如在梁粘钢加固平面图中明确梁底粘钢加固的长度范围，这与梁的受力分析相关，一般在梁的受拉区粘贴钢板以提高梁的抗拉承载能力。
- 钢板规格和数量：查看图中注明的钢板厚度、宽度和长度等尺寸信息，以及在梁的不同部位使用钢板的数量。不同规格的钢板适用于不同的承载能力需求，准确解读这些信息对于理解梁加固后的力学性能至关重要。
- 与其他构件的连接方式：如梁端与柱或剪力墙的连接，可能涉及到钢板的锚固、焊接或者采用特殊的连接件等，节点详图会详细展示这些连接构造，确保梁与其他结构构件之间的力能够有效传递，使加固后的结构整体协同工作。
柱的钢板加固施工图
- 外包（粘）钢形式：确定是全包柱还是部分包柱，以及钢板在柱周的包裹方式。对于柱变截面处，会有特殊的处理方式（如采用Z形短钢筋连接等），这些在剖面图和节点详图中会清晰展示，以保证钢板加固对柱在不同截面变化处的有效约束和增强作用。
- 钢板厚度和层数：从图中获取柱所用钢板的厚度信息，有时根据柱的受力情况和加固要求，可能会采用多层钢板加固，明确钢板的层数有助于计算柱加固后的承载能力和稳定性提高程度。
- 与基础和上部结构的连接：柱是连接基础和上部结构的重要竖向构件，钢板加固后的柱与基础和上部结构的连接必须可靠。施工图会显示柱脚处钢板与基础的锚固方式，柱顶与梁或其他上部结构构件的连接构造，确保结构竖向力的传递和整体稳定性。
板的钢板加固施工图

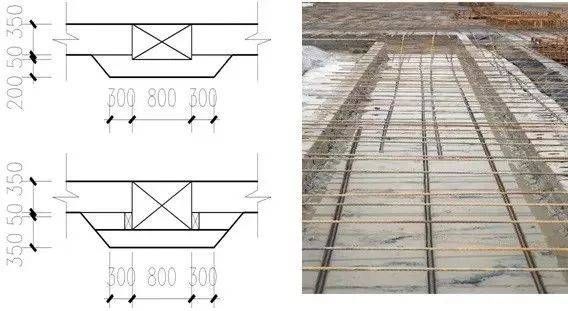

- 开洞板的加固设计：对于有开洞的板（如现浇连续板开洞），当开洞位置位于板的负弯矩区时，应注意加固是否采用双面加固，以及受力较大和较小方向钢板的粘贴顺序和方式。可能需要开槽或者对钢板进行切割、焊接等操作，这些都要根据施工图的要求准确理解和实施。
- 板底和板面加固情况：确定是仅在板底加固还是板底板面同时加固，以及钢板在板底或板面的布置形式（如单向或双向粘贴），这与板的受力特点（如单向板或双向板）和加固目的有关，不同的布置形式会影响板加固后的承载能力和变形性能。
- 与梁、柱的连接关系：板通过梁、柱支撑，钢板加固后的板与梁、柱的连接在保证板自身加固效果的同时，也要确保板与支撑结构之间力的传递顺畅。在施工图中会显示板边缘处钢板与梁、柱的连接构造，如锚固长度、连接角度等细节信息。
