低温下钢筋焊接技术要点
在低温环境下进行钢筋焊接时,技术要点主要包括以下几点:选择合适的焊接材料和焊条至关重要,因为不同的钢材和环境温度会影响焊接质量,焊接前需对钢筋进行预热处理,以降低接头的冷却速率,提高焊缝的塑性和韧性,确保接头的牢固性和耐久性,焊接过程中应保持适宜的焊接速度和电流,避免过度加热或过慢导致接头性能下降,为防止冷裂纹的产生,需要采取适当的预热措施,并严格控制焊接过程中的温度变化,完成焊接后,应对接头进行必要的检验和处理,如清理、热处理等,以确保其满足设计要求和工作条件。
低温下钢筋焊接技术要点
在低温环境下进行钢筋焊接是一项技术活,需要特别注意焊接材料的选择、焊接工艺参数的调整以及采取适当的保温措施。以下是根据搜索结果总结的低温下钢筋焊接的技术要点:
1. 选择合适的焊接材料
在低温条件下,焊接材料的性能会发生变化,因此,需要选择适合低温环境的焊接材料。一般来说,应选择低氢型焊条,以降低焊接过程中产生的氢含量,减少冷裂纹的产生。
2. 调整焊接工艺参数
负温焊接时,焊接电流、电压和焊接速度等工艺参数需要进行相应的调整。适当增大焊接电流和电压,以提高焊接热输入,确保焊缝成型良好。
3. 采取保温措施
为了减少热量损失,确保焊接质量,需要在焊接过程中采取一定的保温措施。例如,在焊接前对钢筋进行预热,使用保温毯对焊缝进行覆盖,以及在焊接过程中使用挡风板等。
4. 注意环境温度
低温下钢筋焊接的环境温度不宜低于-20℃,否则会由于焊接不当影响焊接接头质量。在雪天或施焊现场风速超过5.4m/s(3级风)焊接时,应采取遮蔽措施。焊后冷却的接头应避免碰到冰雪。
5. 焊后热处理
对于铁素体类低温钢,当焊件板厚15mm时,焊后多采用消除应力热处理。但是对于具有回火脆性的含镍低温钢,应注意回避回火脆化温度。9Ni钢由于焊接性优于一般的低合金高强钢,当板厚50mm时,焊后可不进行消除应力热处理。
综上所述,在低温环境下进行钢筋焊接需要综合考虑焊接材料、工艺参数、保温措施以及环境温度等因素,以确保焊接质量和安全。
低温焊接材料选择标准
钢筋预热保温方法探究
低温焊接环境温度控制
低温焊接应力处理技巧





钢筋负温焊接:低温条件下的工艺要点
立即提交钢筋负温焊接:低温条件下的工艺要点 钢筋负温焊接指的是在零度以下的低温环境中进行的钢筋焊接。 为确保焊接质量,需选择合适的焊接材料和工艺参数,同时采取保温措施减少热量损失。 一、什么是钢筋负温焊接 钢筋负温焊接,顾名思义,是指在零度以下的低温条件下进行的钢筋焊接过程。 在寒冷的冬季,尤其是在北方地区,负温焊接成为了建筑施工中不可或缺的一环。 然而,低温环境对焊接过程的影响不容忽视,因此,掌握负温焊接的技术要点至关重要。 二、负温焊接的工艺要点 1.选择合适的焊接材料:在负温条件下,焊接材料的性能会发生变化,因此,需要选择适合低温环境的焊接材料。 一般来说,应选择低氢型焊条,以降低焊接过程中产生的氢含量,减少冷裂纹的产生。 2.调整焊接工艺参数:负温焊接时,焊接电流、电压和焊接速度等工艺参数需要进行相应的调整。 适当增大焊接电流和电压,以提高焊接热输入,确保焊缝成型良好。 3.采取保温措施:为了减少热量损失,确保焊接质量,需要在焊接过程中采取一定的保温措施。 例如,在焊接前对钢筋进行预热,使用保温毯对焊缝进行覆盖,以及在焊接过程中使用挡风板等。 三、影响负温焊接质量的因素 1.温度因素:温度是影响负温焊接质量的关键因素。 随着温度的降低,焊接金属的塑性和韧性会下降,容易产生裂纹等缺陷。 因此,在负温焊接过程中,需要密切关注环境温度,采取相应的措施减少热量损失。 2.焊接材料因素:焊接材料的选择对负温焊接质量有着重要影响。 低氢型焊条的选用可以降低氢含量,减少冷裂纹的产生。 此外,焊条的烘干和保管也是影响焊接质量的重要环节。 3.工艺参数因素:焊接电流、电压和焊接速度等工艺参数的调整对负温焊接质量有着直接的影响。 合适的工艺参数能够确保焊缝成型良好,减少焊接缺陷的产生。 4.操作技能因素:焊工的操作技能也是影响负温焊接质量的重要因素。 熟练的焊工能够熟练掌握焊接技巧,确保焊缝质量稳定可靠。 总之,钢筋负温焊接是冬季建筑施工中的重要环节。 为了确保焊接质量,需要选择合适的焊接材料和工艺参数,同时采取保温措施减少热量损失。 只有这样,才能在寒冷的冬季保证建筑施工的顺利进行。 ¥2900.00 益德技术吸尘式送丝机悬臂架钢结构机械设备二保焊接 少货必赔 真实性已核验 河北益德技术有限公司 查看电话在线咨询¥3602.00 焊接除尘操作臂悬臂支架二保焊送丝机流水线工位厂家益德技术 查看电话在线咨询¥2999.00 益德技术360°可旋转焊接焊烟吸尘臂除尘设备流水线工位厂家 查看电话在线咨询¥3080.00 二保焊人防门送丝机悬臂支架焊接除尘操作臂流水线工位厂家 以上内容来自第三方,内容真实性、准确性、合法性由来源第三方负责,仅供您参考。
低温钢的焊接要点 | 法钢特种钢材(上海)有限公司
制定低温钢焊接工艺的根本出发点是在防止出现裂纹的同时,要保证焊缝和过热区具有低温韧性。 低温钢的焊接工艺要点如下:。 1、焊接方法 目前所使用的各种焊接方法均可用于低温钢焊接,如焊条电弧焊、埋弧焊、钨极氩弧焊、熔化极隋性气体保护焊、CO2气体保护焊、等离子弧焊等。 2、焊接材料 焊接铝镇静钢时,为保证焊缝具有良好的低温韧性,选用ωNi为0.5%~1.5%的低镍焊条比选用成分与母材相同的C-Mn型焊条更为可靠。 埋弧焊时,可采用C-Mn焊丝配合能过渡Ti和B的碱性粘接焊剂,或中性熔炼焊剂配合含Mn-Mo焊丝,或碱性熔炼焊剂配合含镍的焊丝。 钨极氩弧焊和熔化极惰性气体保护焊时,应选用ωNi为1.5%~2.5%的焊丝。 焊接低合金高强钢时,在保证焊缝具有足够韧性的前提下还要考虑到与母材等强度,因此焊接材料中除了含有ωNi为1%~3%以外,一般还有ωMo为0.2%~0.5%,有时还含少量的铬。 焊接低镍低温钢时,所用的焊接材料的含镍量应与母材相同或高于母材,同时应尽量降低焊缝中含碳量和硫、磷杂质含量,并应对锰、硅加以限制。 焊接9Ni钢时,通常采用三类奥氏体焊接材料:①ωNi在60%以上的Inconel型的Ni-Cr-Mo系合金;②ωNi在40%的Fe-Ni-Cr系合金;③含13Ni-16Cr-Mn-W的奥氏体不锈钢。 3、焊接热输入 为防止在焊缝和近缝区产生能导致接头低温脆化的粗大的铁素体或上贝氏体和M-A组元,宜选择偏小的焊接热输入和无摆动的快速多层焊工艺。 4、焊前预热和层间温度 由于低温钢一般都具有良好的焊接性,焊前通常都不需要预热,但是如果焊件刚性比较大,也需要采取预热措施,但温度不能太高,一般应控制在100~150℃,层间温度大于等于300℃。 5、焊后热处理 对于铁素体类低温钢,当焊件板厚15mm时,焊后多采用消除应力热处理。 但是对于具有回火脆性的含镍低温钢,应注意回避回火脆化温度。 9Ni钢由于焊接性优于一般的低合金高强钢,当板厚50mm时,焊后可不进行消除应力热处理。 其他技术资料请进入
钢筋在低温下的焊接
建筑工程在冬期施工期间,不可避免地要遇到钢筋的焊接问题,钢筋在低温下的焊接应有哪些技术规定,新颁布的JGJ104-97《建筑工程冬期施工技术规程》(1998年6月1日起施行)就有这方面的要求,现把该规程中钢筋低温焊接作一介绍.1焊接时环境温度及适宜的焊接方法低温下钢筋焊接的环境温度不宜低于-20,否则会由于焊接不当影响焊接接头质量,故规程把低温限值规定为-20.在雪天或施焊现场风速超过5.4m/s(3级风)焊接时,应采取遮蔽措施.焊后冷却的接头应避免碰到冰雪.低温下焊接的方法可采用闪光对焊,电弧焊或气压焊等.
钢筋低温焊接规程

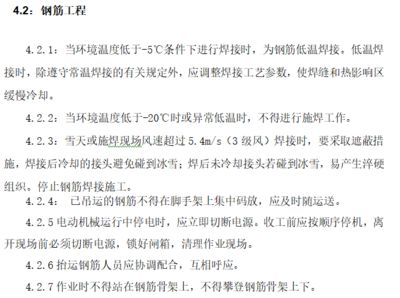

钢筋低温焊接规程 在环境温度低于-5的条件下进行钢筋闪光对焊或电弧焊时,为钢筋低温焊接。 低温焊接时,除遵守常温焊接的有关规定外,应调整焊接工艺参数,使焊缝和热影响区缓慢冷却。 风力超过级时,采取挡风措施。 焊后未冷却的接头应避免碰到冰雪。 当环境温度低于-20时,不得进行施焊。 钢筋低温闪光对焊,宜采用预热闪光焊或闪光一预热一闪光焊工艺。 焊接参数的选择,与常温焊接相比,应符合下列要求:一、调伸长度增加10%~20%。 二、变压器级数降低一级或二级。 三、烧化过程中期的速度适当减慢。 预埋件钢筋埋弧压力焊接头焊接缺陷及防止措施3.6.5四、预热时的接触压力适当提高,预热间歇时间适当增级钢筋采用上述焊接参数尚不能保证焊接质量时,焊后进行通电热处理,可参见第3.3.9钢筋低温电弧焊时,焊接工艺应符合下列要求:一、进行帮条平焊或搭接平焊时,第一层焊缝,先从中间引弧,再向两端运弧;立焊时,先从中间向上方运弧,再从下端向中间运弧。 以使接头端部的钢筋达到一定的预热效果。 在以后各层焊缝的焊接时,采取分层控温施焊。 层间温度控制在150~350之间,以起到缓冷的作用。 二、坡口焊的加强焊缝的焊接,应分两层控温施焊。 三、、级钢筋电弧焊接头进行多层施焊时,采用“回火焊道施焊法”,即最后回火焊道的长度比前层焊道在两端各缩短毫米,见图3.7.3,以消除或减少前层焊道及时热区的淬硬组织,以改善接头的性能。 四、焊接电流略微增大,焊接速度适当减慢。 3.7.3钢筋低温电弧焊回火焊道示意图。

低温钢焊接钢种基本采用两类:9Ni钢和奥氏体不锈钢如采用奥氏体不锈钢,介绍使用的焊材如下: 埋弧自动焊:ER308L+焊剂Marathon431如采用9Ni钢,介绍使用的焊材如下: 以上母材(除奥氏体不锈钢外)和焊材都必须经过低温冲击韧性试验(-196C),当前东锅厂材研所采用液氮获得低温,但从未有过如此低温下试验的经验,因此还需要作试验加以考证。 焊接时注意要点: 采用小线能量,小规范焊接,严格控制层间温度,防止各样焊接缺陷产生,如咬边、凹坑等,以减小缺陷处应力集中,焊接时焊条不摇动,多层焊时采用积累法,尽量使焊道平展,每层焊道要薄,利用后一焊道对前一焊道的热办理作用,以细化晶粒,提高低温冲击韧性。
低温碳钢的焊接要点
内容提示:通常把-10~-196的温度范围称为"低温"(我国从-40算起),低于-196时称为"超低温"。 低温钢主要是为了适应能源、石油化工等产业部门的需要而迅速发展起来的一种专用钢。 低温钢要求在低温工作条件下具有足够的强度、塑性和韧性,同时应具有良好的加工性能,主要用于制造-20~-253低温下工作的焊接结构,如贮存和运输各类液化气体的容器等。 1焊接方法及热输入的选择常用的焊接方法有焊条电弧焊、埋弧自动焊、钨极氩弧焊、熔化极气体保护焊。 低合金低温用钢焊接时,为避免焊缝金属及近缝区形成粗大组织而尽量不摆动,采用窄焊道、多... 通常把-10~-196的温度范围称为"低温"(我国从-40算起),低于-196时称为"超低温"。 低合金低温用钢焊接时,为避免焊缝金属及近缝区形成粗大组织而尽量不摆动,采用窄焊道、多道多层焊,焊接电流不宜过大,宜用快速多道焊以减轻焊道过热,并通过多层焊的重热作用细化晶粒。 多道焊时,要控制道间温度,应采用小的热输入施焊,控制在20KJ/cm以下。 如果需要预热,应严格控制预热温度及多层多道焊时的道间温度。 焊接线能量也叫焊接热输入,是单位长度焊缝得到的焊接电弧热量。 公式E=U?I/v(焦耳/厘米)其中U:电弧电压(伏特),I:焊接电流(安培),v:焊接速度(厘米/分)。 焊接线能量是影响焊接接机械头性能的重要因素。 对于低温钢,焊接线能量过大,接头韧性的下降更为严重,使压力容器在低温状况下运行时易发生瞬间的破坏。
焊兄,请你收好这份低温钢的焊接规范
焊兄,请你收好这份低温钢的焊接规范 01焊接方法 常用焊接方法有焊条电弧焊、埋弧焊、钨极氩弧焊等。 焊接材料 锅炉压力容器常用低温钢推荐选用的焊接材料见下表: 用焊条电弧焊接-40℃级16MnDR钢,可采用E5015-G或E5016-G高韧性焊条。 埋弧焊时,可用中性熔炼焊剂配Mn-Mo焊丝或碱性焊剂配Ni焊丝,以使焊缝金属具有良好的低温韧性。 焊接含Ni低温钢的焊接材料,Ni含量应稍高或与母材含Ni量相当,但当w(Ni)大于2.5%时,焊缝易出现粗大的板条状贝氏体组织,使韧性降低,所以焊后应进行调质处理,以提高低温韧性。 焊接规范及焊接措施 确定低温用钢焊接规范和焊接措施,主要应考虑以下三条原则: 1)控制焊接热输人。 为了防止出现粗大铁素体或粗大马氏体组织,应尽可能减小焊接热输入,并宜采用提高焊接速度来减小焊接热输入的做法。 焊接热输入视焊接方法而定,一般控制为:焊条电弧焊宜在2.0k/mm以下,埋弧焊通常控制在28-45kJ/mm范围内。 此外,如果需要焊前预热,则应严格控制预热温度和多层多道焊的层间温度。 2)采用多层多道焊,并降低层间(道间)温度。 只有采用多层多道焊,才能减少焊接热输入,避免过热。 同时,多道焊可以利用后道对前一道的重热作用细化晶粒,防止粗大铁素体和粗大马氏体出现。 3)运用表面退火焊道或消裂源焊道方法焊接。 表面退火焊道 是在焊件表面用钨极氩弧焊不填丝重熔一遍, 这样可以改善焊缝, 提高熔合区的韧性。 此外,在低温钢焊接过程中,为避免焊缝金属及近焊缝区形成粗大组织,使焊缝及热影响区韧性降低,试焊时应尽量不摆动焊条,采用窄焊道,焊接电流不应过大,宜采用快速多道焊工艺。
北方超低温施工现场,负温条件下钢筋工程施工注意事项
北方超低温施工现场,负温条件下钢筋工程施工注意事项 重点要对负温焊接质量进行监理。 钢筋负温焊接除应严格按《钢筋焊接及验收规程》JGJ18检查外,尚应控制焊条的选择、烘焙时间、烘焙温度、焊机电流参数的选择和温差对焊接质量的影响。 当环境温度低于–20℃时,不宜进行施焊。 检查冬期钢筋焊接场地是否采取了挡雪蔽风的设施,以防止焊接后冷却的接头碰到冰雪。 采用钢筋机械连接接头的设计、应用与验收,应符合《钢筋机械连接通用技术规程》JGJ107的规定。 当混凝土结构中钢筋机械连接接头部位的温度低于–10℃时,应进行专门试验。 采用带肋钢筋套管挤压接头时,其设计、应用与验收应符合《带肋钢筋套管挤压连接技术规程》JGJ108和《钢筋机械连接通用技术规程》JGJ107的规定 冬季在负温条件下焊接钢筋,需要注意哪些具体事项 冬季焊接钢筋时,尽量在室内进行,在室外进行焊接时,最低气温不得低于-20℃,并采取防风措施,同时还要采取措施,减少焊件温度的梯度和防止焊后的接头立刻接触冰雪。 当混凝土结构中挤压接头部位的温度低于–20℃时,宜进行专门试验。 1、钢筋的焊接必须符合国家相关规范的规定。 2、禁止在大风、雪天进行钢筋的焊接,且钢筋的焊接现场温度应在5℃以上;焊接后未冷却的接头应避免碰到冰雪。 3、钢筋调直冷拉温度不宜低于-20℃。预应力钢筋张拉温度不宜低于-15℃。 4、当环境温度低于-20℃时,不得对HRB335、HRB400钢筋进行冷弯加工。 5、钢筋负温电渣压力焊在焊接前,应进行现场负温条件下的焊接工艺试验,经检验满足要求后方可正式作业。
低温环境,钢筋施工怎么办?
现在气温越来越低,对钢筋施工的影响极大,今天大家就一起来看看低温环境中,钢筋施工都要注意些什么吧。 钢筋施工一般规定 1.钢筋调直冷拉温度不宜低于-20℃。 2.钢筋负温焊接,可采用闪光对焊、电弧焊、电渣压力焊等方法。 3.负温条件下使用的钢筋,施工过程中应加强管理和检验,钢筋在运输和加工过程中应防止撞击和刻痕。 4.当环境温度低于-20℃时,不得对HRB335、HRB400钢筋进行冷弯加工。 钢筋负温冷拉和冷弯 1.钢筋负温冷拉方法可采用控制应力方法或控制冷拉率方法。 用作预应力混凝土结构的预应力筋,宜采用控制应力方法;不能分清炉批的热轧钢筋冷拉,不宜采用控制冷拉率的方法。 2.在负温条件下采用控制应力方法冷拉钢筋时,由于伸长率随温度降低而减少,如控制应力不变,则伸长率不足,钢筋强度将达不到设计要求,因此在负温下冷拉的控制应力应较常温提高。 钢筋负温焊接 1.雪天或施焊现场风速超过三级风焊接时,应采取遮蔽措施,焊接后未冷却的接头应避免碰到冰雪。 2.热轧钢筋负温闪光对焊,宜采用预热→闪光焊或闪光→预热→闪光焊工艺。 钢筋端面比较平整时,宜采用预热→闪光焊;端面不平整时,宜采用闪光→预热→闪光焊。 3.钢筋负温闪光对焊工艺应控制热影响区长度。 焊接参数应根据当地气温按常温参数调整。 采用较低变压器级数,宜增加调整长度、预热留量、预热次数、预热间歇时间和预热接触压力,并宜减慢烧化过程的中期速度。 4.钢筋负温电弧焊宜采取分层控温施焊。热轧钢筋焊接的层间温度宜控制在150~350℃之间。 5.钢筋负温帮条焊或搭接焊的焊接工艺应符合下列规定:(1)帮条与主筋之间应采用四点定位焊固定,搭接焊时应采用两点固定;定位焊缝与帮条或搭接端部的距离不应小于20mm;(2)帮条焊的引弧应在帮条钢筋的一端开始,收弧应在帮条钢筋端头上,弧坑应填满;(3)焊接时,第一层焊缝具有足够的熔深,主焊缝或定位焊缝应熔合良好;平焊时,第一层焊缝应先从中间引弧,再向两端运弧;立焊时,应先从中间向上方运弧,再从下端向中间运弧;在以后各层焊缝焊接时,应采用分层控温施焊;(4)帮条焊头或搭接接头的焊缝厚度不应小于钢筋直径的30%,焊缝宽度不应小于钢筋直径的70%。 6.钢筋负温坡口焊的工艺应符合下列规定:(1)焊缝根部、坡口端面以及钢筋与钢垫板之间均应熔合,焊接过程中应经常除渣;(2)焊接时,宜采用几个接头轮流施焊;(3)加强焊缝的宽度应超出V形坡口边缘3mm,高度应超出V形坡口上下边缘3mm,并应平缓过渡至钢筋表面;(4)加强焊缝的焊接,应分两层控温施焊。 7.HRB335和HRB400钢筋多层施焊时,焊后可采用回火焊道施焊,其回火焊道的长度应比前一层焊道的两端缩短4~6mm。 8.钢筋焊接安排在室内(钢筋对焊车间)进行。 钢筋焊接车间三面围护,顶部以金属瓦覆盖,做到既防雨雪、有防风(缺口处为背风面);钢筋对焊时采用预热--闪光焊接工艺。
钢结构低温环境焊接施工注意事项
内容提示:钢结构低温环境焊接施工注意事项低温环境焊接施工注意事项为保证焊缝不产生冷脆,低温度下焊接用的焊丝,在满足设计强度的要求下,优先选用屈服强度较低、冲击韧性好的低氢型焊丝。 低温气候焊接施工前,应先检查焊接防护棚,上部允许稍透风、但不渗漏雨水,兼具防一般小物体的打击功能,中部宽松,但能抵抗强风的侵扰,不致使大股冷空气透入,平台底面防护采用阻燃材料遮蔽严实,防止劲风从底部侵入。 焊前加热消除焊缝两侧母材与焊缝区的强烈温差,最大限度地减缓钢材在板厚方向由热胀时压应力... 钢结构低温环境焊接施工注意事项低温环境焊接施工注意事项为保证焊缝不产生冷脆,低温度下焊接用的焊丝,在满足设计强度的要求下,优先选用屈服强度较低、冲击韧性好的低氢型焊丝。 焊前加热消除焊缝两侧母材与焊缝区的强烈温差,最大限度地减缓钢材在板厚方向由热胀时压应力到冷缩时拉应力的转换过程,最大可能地促使焊缝接头均匀胀缩,保证厚钢板焊接质量。 厚板焊接时,焊缝层间温度应始终控制在100~120之间,每个焊接接头应一次性焊完。 施焊前,注意收集气象预报资料,当恶劣气候即将到来,如无确切把握抵挡时,则放弃施焊。 若焊缝已开焊,要抢在恶劣气候来临前,至少焊完板厚的1/3方能停焊,且严格做好后热处理,并且进行保温处理。
低温焊接
与"低温焊接"相关的文献前10条 1.建筑行业在不断的发展,建筑对经济的影响是巨大的,尤其是在城市的建设上,需要我们重视。 在建筑结构的施工中,需要我们引起足够的重视,在进行钢结构的施工中是离不开低温焊接施工技术的,正2016年30期 2.建筑钢结构的普遍应用推动了焊接技术的不断进步,尤其是低温焊接技术的发展。 笔者结合实际工作经验,理论联系实际,分析了建筑钢结构低温焊接技术的研究背景以及影响因素,并且提出了合理化的 3.正国家体育场"鸟巢"钢结构焊接工程在进入冬季施工前,进行了一次大规模的低温焊接试验。 根据试验结果制定了低温焊接工艺,在整个冬季施工过程中,获得了成功,不仅保证了焊缝质量,而且提高2007年S1期 4.较详细地阐述了国家体育场("鸟巢")钢结构焊接工程,以及攻克低温焊接难关的原因、过程及最终结果,本研究结果是目前关于建筑钢结构低温焊接有效的技术支持和参考资料。 2010年01期 5.正钢结构工程中的低温焊接(即在冬季施工)一直是学术界和工程界共同关注的课题。 钢结构低温焊接对焊缝金属危害的直接表征就是出现裂纹和工作状态下发生脆断,控制不好就会导致焊接质量下降甚 6.对低温焊接Q345D钢结构进行了不同工艺下的焊后处理,并进行了抗冲击性能、抗拉伸性能、抗弯性能和耐腐蚀性能的测试与分析。 结果表明,分级焊后处理较常规焊后处理更有利于提高低温焊接钢2014年01期 7.国家体育场(鸟巢)钢结构工程是奥运工程的突出代表,结构用钢总量约42000t,涉及6个高强钢钢种,且为全焊接结构,造型独特新颖,为双曲面马鞍型结构,应力应变控制复杂。 在国家体2013年03期。
低温钢的焊接技巧焊接概述
一、低温钢概述CB150—011规定,凡设计温度低于-0℃的压力容器,均属于低温容器。 而低温用钢就是适用于低温下工作的容器、管道和钢结构的钢种。 钢材在低温条件下工作时具有冷脆性,衡量低温钢性能的主要指标是低温韧性。 钢的成分和组织对低温性能都有显著影响,磷、碳、硅使钢的脆性转变温度提高,而锰和镍会使脆性转变温度降低,对低温韧性有利。 钢中含镍量增加时,可以使其在更低的温度下保持相当高的冲击韧性。 一般来说,具有面心立方的金属,其韧性随温度的变化极小,奥氏体不锈钢就是如此。 低温用钢就是通过严格控制钢材...。 低温钢的焊接技巧焊接概述 下载积分:300 内容提示:一、低温钢概述CB150—2011规定,凡设计温度低于-20℃的压力容器,均属于低温容器。 此外,钢的晶粒越细,低温冲击韧性越好。 一、低温钢概述CB150—2011规定,凡设计温度低于-20℃的压力容器,均属于低温容器。 低温钢按组织可分为铁素体类低温钢和奥氏体类低温钢。 一般碳钢、碳锰钢均属于前一类,如16MnDR。 而奥氏体不锈钢属于后一类。 按含镍量可分为不含镍低温钢和含镍低温钢两大类。 不含镍钢属于铁素体类低温钢,一般是通过合金元素的固溶强化、晶粒细化,并通过正火或正火加回火处理细化晶粒、均匀组织而获得良好的低温韧性。 含镍钢中当含镍量较低时,属于铁素体类低温钢,当含镍量增高到18-8型不锈钢的成分时,则为奥氏体类低温钢。 对于铁素体类含镍低温钢,按其含镍量不同有0.5Ni钢、1.5Ni钢、2.5Ni钢、3.5Ni钢、5Ni钢和9Ni钢。 二、低温钢的焊接特点对不含镍的低温钢而言,由于其含碳量低,其他合金元素含量也较少,故其淬硬倾向和冷裂倾向都小,如07MnCrMoVR钢的焊接冷裂纹敏感性指数就较低,因而具有良好的焊接性能,一般可不预热或用较低的预热温度来进行焊接,当板材较厚或低温环境下焊接时,才需要一定的预热温度。 所以,这一类钢的焊接时,只要选择相匹配的焊接材料和合适的工艺,保证焊缝及热影响区的低温韧性是可以的。 含镍低温钢由于添加了镍,虽然对冷裂纹倾向影响不显著,但却增大了热裂纹的倾向,必须严格控制钢及焊材中的碳、硫、磷含量,采用合适的焊接规范,使焊缝有较大的焊缝成形系数,即避免形成窄而深的焊道成形截面,就可以有效地避免热裂纹的产生。 总之,保证焊缝和粗晶区的低温韧性是低温用钢焊接时的技术关键。 三、低温钢焊接材料的选用(一)焊接低温钢的焊条选用焊件的工作温度不同,设计所用的材料也不相同。 焊接含镍低合金低温钢所用焊条的含镍量应与母材相当或稍高,但在焊态下的焊缝,其含镍量大于2.5%时,焊缝组织中出现大量粗大的板条贝氏体或马氏体,且韧性较低;只有焊后经调质处理,焊缝的韧性才能随其含镍量的增加而提高。 阅读了该文档的用户还阅读了这些文档
钢结构低温焊接工艺
因此,在寒冷地区焊接时保证钢结构中厚钢板低温焊接质量是最重要的一个 环节。 本文结合工程实例,阐述了钢结构低温焊接的工艺和技术措施,以供读者参考。 文章编号: 钢结构低温焊接对焊缝金属危害的直接表征就是出现裂纹和工作状态下发生脆断,保证焊 缝能够满足设计要求,采用合理的低温焊接技术和工艺措施是工程质量合格的关键。 本文通过 240吨吊车梁工程实例,浅析低温焊接中厚板工艺和技 术在建筑钢结构工程中的应用,为建筑钢结构焊接工程在低温下施工提供有益的参考。 1接头坡口形式:焊接接头开坡口主要是为了保证电弧能深入焊缝根部,使根部能够焊透。 在选择坡口形式时应考虑保证焊缝焊透,坡口形状易加工, 提高劳动效率,节省焊材,减小焊 后变形的可能性等。 因此,实际工程中应根据现实条件采用合理的坡口形式。 本工程钢板对接 焊缝采用XT 焊接材料:钢结构焊接接头的质量在很大程度上取决于所选用的焊接材料。 焊接材料的选 择必须根据母材的成分、性能、接头形式及质量要求综合考虑。 焊接材料选择不当,熔敷金属 中掺入合金元素,易使焊缝过渡区产生脆相或裂纹,以及难熔化及产生集中的结晶层和扩散 层。 因此,低温下焊接,为保证焊缝不产生冷脆,在满足设计强度的要求下,优先采用屈服强 焊接顺序:合理的焊接顺序能够有效地控制焊接变形。 焊接顺序一般先焊缩量较大节点、 后焊缩量较小、先单独后整体,分解拘束力的合理顺序,从根本上减少撕裂源。 本工程由于吊 型角对接组合焊缝比较长,由两名焊工从中间同时向两端进行退焊。 焊接时先焊吊车。
钢筋低温焊接规程- 百度文库
3.7.1 ℃的条件下进行钢筋闪 光对焊或电弧焊时,为钢筋低温焊接。低温焊接时,除 遵守常温焊接的有关规定外,应调整焊接工艺参数,使 焊缝和热影响区缓慢冷却。风力超过 级时,采取挡风 措施。焊后未冷却的接头应避免碰到冰雪。 当环境温度低于 ℃时,不得进行施焊。 3.7.2 钢筋低温闪光对焊,宜采用预热闪光焊或 闪光一预热一闪光焊工艺。焊接参数的选择,与常温焊 一、调伸长度增加 二、变压器级数降低一级或二级。 三、烧化过程中期的速度适当减慢。
低温焊接工艺
低温焊接工艺---碳素结构钢冬季焊接工艺冬季焊接工艺冬季环境温度较低,如果没有防护措施进行钢构件焊接作业,对钢构件的焊接质量会产生重大影响,如在低温下焊接,会使钢材脆化,也会使焊缝和母材热影响区的冷却速度加快,易于产生淬硬组织,脆性增大,这对于结构件常用的低合金钢(如Q345)的焊接危害性很大。 因此,冬季焊接施工必须要严格按照工艺要求实施,不得盲目焊严格焊材库的管理,焊条必须按标准进行烘干,烘干次数不得超过2次,在空气中的暴露时间不得超过2小时。 焊工持保温桶领取焊条,一次领用不得超过半天用量;焊接过程必须盖好保温桶盖,并使保温桶保持通电状态;定位焊时一次只能取用1根;焊接时一次取用不得超过3根。 严禁焊材外露受潮,如发现焊材受潮不得再次使用。 焊丝如在四小时内未用完,应退回焊材一级库保存,不允许留在送丝盘上。 气体保护焊采用的二氧化碳,气体纯度不宜低于99.9%(体积比),含水量不得超过0.005%(重量比)。 瓶内气体高压低于1MPa时应停止使用。 焊接前要先检查气体压力表上的指示,然后检查气体流量计并调节气体流量。 使用时瓶口必须接加热装置。 冬季焊接工艺5、气瓶必须存放在0以上的环境里。 使用瓶装气体时,瓶内气体压力低于1N/mm2时应停止使用。 在零度以下使用时,要检查瓶嘴有无冰冻堵塞现象。 二、焊前一般要求1、清除待焊处钢材表面的水、氧化皮、锈、油污。 2、焊接作业区的相对湿度不得大于90%。 3、当焊件表面潮湿或有冰雪覆盖时,应采取加热去湿除潮措施。 形接头、十字形接头、角接接头和对接接头主焊缝两端,必须配置引弧板和引出板,其材质应和被焊母材相同,坡口形式应与被焊焊缝相同,禁止使用其它材质的材料充当引弧板和引出板。 5、手工电弧焊和气体保护电弧焊焊缝引出长度应大于25mm。 其引弧板和引出板宽度应大于50mm,长度宜为板厚的1.5倍且不小于30mm,厚度应不小于6mm;非手工电弧焊焊缝引出长度应大于80mm。 其引弧板和引出板宽度应大于80mm,长度宜为板厚的2且不小于100mm,厚度应不小于10mm。 6、焊接完成后,应用火焰切割去除引弧板和引出板,并修磨平整。 不得用锤击落引弧板和引出板。 三、冬季施焊措施(焊接环境温度零下5以下)1、设置防护棚:在室外施工,当环境温度低于-5时,必须在焊接区域设置防护棚,以提高焊接环境温度、并防风防雨。 2、焊前预热:冬季焊接工艺焊前应对焊缝进行预热,预热区域应在焊接坡口两侧,必要时采用伴随预热的方法,确保预热温度和层间温度。 加热温度应由常温下的60-120提高80-150,预热范围为焊缝各侧面的1.5t为板厚),且不小于100mm。 测温采用远红外测温仪,测温点在距坡口边缘75mm处,平行于焊缝中心的两条直线上2.1、焊缝预热温度注::当板厚t=100~110mm时,Q420、Q460和铸钢件的最低预热温度为180。 2.2、定位焊预热温度比正式焊缝高30~502.3、加热时原则上应采用电加热器加热,但局部不易加热的部位可以采用火焰加热进行,但加热时要均匀。 2.4、在拘束度大的情况下,预热温度应再提高15~30。 没有特殊说明时,执行上述规定。 2.5、异种钢焊接,预热温度应执行强度级别高的钢种的预热温2.6、不同板厚对接,预热温度应执行板厚较厚的钢板预热温度。 2.7、严格控制焊缝层间温度,测温时采用远红外测温仪,层间温度测温点在随后待焊焊道的起始点。 3、焊缝层间温度焊缝层间温度应严格按下表执行:冬季焊接工艺4、焊速与焊道布置手工电弧焊平、横、仰焊焊接速度以规定每根焊条焊接的焊缝长度;气体保护焊以单道焊缝不允许摆动,焊层厚度控制在5-6mm,焊条(炬)与工件夹角不小于30。 立焊时允许最大摆动宽度:15mm~20mm。 6、无损检测超声波探伤耦合剂采用环保防冻型,避免气温过低导致冰冻,影响探伤检测。 7、Q460钢材的特殊焊接要求7.1、Q460E钢材焊接应由焊接技能相当过硬并经过专项培训,附加考试合格的焊工进行施焊。 7.2、Q460E钢材在0以下不得进行焊接,如必须进行焊接就要搭设保暖棚,保证保暖棚中的环境温度在0以上。 7.3、考虑到Q460E钢材焊接的工程量相对较少,但由于此种钢材的特殊性,要求必须一次性焊接合格。 因此在没有切实做好保暖、防风措施之前严禁焊接。 8、特殊气候的要求8.1、根据施焊作业层风速的变化,气保焊的保护气体流量适当作调整,如下表(保护气流调整表)所示:冬季焊接工艺注:风速测定位米以内焊缝坡口段部,风向为焊接前进的方向8.2、在下雪天施工,焊缝上部支设防雪棚并伸出焊缝两侧不小米,以防飘雪影响焊缝。 、8.3、在焊接过程中突然下雪,应立即停止施焊并采用加厚的保温岩棉进行保温缓冷,雪停后要对焊缝预热至层间温度方可接续焊接。
低温锡膏焊接技术
2023好物推荐官官方在公开场合、微博、直播已经明确表示了,22款及之后的产品,都不是低温锡工艺了,所以放心买。 今年小新总结下来,分为三个系列:主打性能的Pro系列性能提升明显,补齐了接口的短板;… 低温锡膏≠计划性报废!如何看待联想小新笔记本的回复公告 关注我,看最真实的笔记本,手机等数码产品点评!最近一段时间,网上偶尔会爆出联想小新笔记本过保易坏的消息,随着B站维修UP主笔记本维修厮发布的一段维修视频,将【低温锡膏焊接技术】与【计划性报废】这两个关键词推向了风口浪尖,也让联想深陷【阴谋论】的漩涡之中。 [图片]2月13日,联想小新官微先后发布了针对低温锡膏焊接技术的科普,以及动态疲劳测试的视频。 [图片]科普内容主要强调2点,其1是低温锡膏焊接是一项电子产品生产线成熟的且更加环保的技术;其2是该技术符合国家&国… 如何选择购买锡膏喷印机(喷锡机),锡膏喷印机的特殊应用。 航帆陆行 工程师目前市场上技术比较成熟的锡膏喷印机有两家公司,一家是瑞典的迈康尼Mycronic,代表型号My700jp.另一家为瑞士的易胜ESSEMTEC,代表型号为SPIDER.。 [图片]日前经常有客户向我们询问这两家公司的喷锡设备有什么特点,同时应该如何选择这两家的产品。 特别是军工相关的客户偏多。 我们根据客户的疑问,整理了一些资料并给出了一些建议供大家参考。 从两家公司的技术介绍中可以看出,两家公司的设备都用了压电喷射阀的技术,他们的压电… 锡膏量与再流焊后焊点形貌关系分析宋栋赵丽(中兴通讯股份有限公司)摘要:表面贴装技术中的钢网设计是决定焊膏沉积量的关键因素,而再流焊后形成的焊点形貌与钢网的开口设计有着千丝万缕的联系。 从SMT锡膏印刷工艺的理论基础出发,结合实际PCB(印制线路板)上锡膏印刷量,针对在不同线宽的高速信号线衍生形成的焊盘上印刷不同体积的锡膏量,论证再流焊后形成的焊点形貌。 0引言随着高频高速电路的运用越来越广泛,随之…联想小新低温锡事件以后还能买吗桃拜拜 搞机之道 资深电脑数码玩家,旨在分享价值,排忧解难。 不会,因为我老早就不买联想了,抛开美帝良心及政治方面的因素不谈,就单纯从产品及服务来说,十年前,我就已经把联想拉黑了。 当时闹的沸沸扬扬的NV显卡门事件,移动端大面积爆发,后来NV砸了几亿美刀给OEM厂商处理售后问题。 我有个亲戚的笔记本,正好在那个批次,也正好中招了,去联想的售后门店,开口要了2000,嫌贵,于是找到我,淘宝花了500多买了个显卡给换上了(当时的显卡还没焊死)。 至于其他品牌,当时因为NV砸钱了… 联想小新低温锡事件以后还能买吗三江 上海共需网络科技有限公司总经理我尝试从中性角度说几句。 2023款就目前了解,部分热销机型放弃低温锡焊技术了...采用了这个Low-Temperature-Solder技术的,联想在主板上都已经标注了LTS~[图片]能不能买这个LTS的诞生,是伴随着厂家一些尝试的,焊接温度从250度降低到180度,节能减排是必然的,成本有降低,操作性变容易[1],这个是厂家的必修课吧,追求高效和利润,再说,同时还能环保。 [图片]但同样的问题,低温锡焊韧性不如高温和中温锡焊,极端条件下(特别是高… 一句话描述不清楚我这条是提问下的第二个回答,我翻看了第一条那个发布联想声明的回答,半年的注册时长,从第一条回答开始到现在,推荐的笔记本、一体机、电脑类的产品,甚至包括加装内存条之类的服务都是推荐的联想相关产品。 且不论技术如何,反正是有人慌了。 我的购买决策是,有的选就不买。 焊锡厂家双智利分享焊锡丝,无铅锡线,锡膏,锡条等焊锡知识。 焊锡行业中每个厂家的锡膏配方不同、生产工艺不同、种类也会有一定的区别,按照无铅锡膏使用的熔点大小不同可以分为低温锡膏、中温锡膏和高温锡膏。 低温锡膏顾名思义是熔点温度较低的锡膏,其主要应用在不能耐常规高温的元器件的贴片工艺中,如LED或COM1的PCB。 低温锡膏主要有锡、铋合金组成的其熔点为138度。 低温锡膏中的铋成分是一种较脆的成分,就是焊接后的牢固度不好;低温锡膏大幅度提高焊点可靠性,主要是使用于不耐温的… 焊膏印刷效果对焊接质量的影响与三维检测方法 焊膏印刷效果对焊接质量的影响与三维检测方法李华黄淑云严芙蓉(湖北三江航天红峰控制有限公司)摘要:电子产品印刷电路板表面贴片安装生产中,各种器件的逐渐走向微小化,不少生产线开始为检测出合格的焊接质量设计了不少"关卡",如现在广为应用的三维检测法。
冬季施工试卷.docx
2、冬期施工的测温范围包括大气温度、棚室内温度、砼出罐温度、入模温度、砼养护温度等。 3、砼强度小于4MPa前,需每隔2小时测温一次,大于4MPa后,需每隔6小时测温一次。 4、混凝土冬季施工搅拌混凝土前,应经过热工计算,并经试拌确定水和骨料需要预热的最高温度,保证混凝土出机温度不小于10,入模温度不小于江。 5、在砼浇注前要对入模温度进行演算。 一般砼入模温度不得低于匚摄氏度。 6、冬季在负温条件下焊接钢筋,应尽量安排在室上进行。 7、当温度低于-5-摄氏度时,即为钢筋低温焊接,严格执行钢筋低温焊接工艺。 8、钢筋在运输、堆放、搬运过程中,尽量减少碰撞、赘压,以减少钢筋表面的机械损伤,降低冷脆性。 11、冬季施工期间,混凝土抗压强度达到设计强度的40%前不得受冻;浸水冻融条件下的混凝土,强度达到75%前不得受冻;砌体砂浆强度达到设计强度邂前不得受冻。 12、冬季施工混凝土浇筑应采用分层连续的方法浇筑,分层厚度不得小于20cm。 13、砂浆拌合水温不宜超过80,砂加热温度不宜超过40,且水泥不得与80以上热水直接接触;砂浆稠度宜较常温适当增大,且不得二次加水调整砂浆和易性。 14、砌体采用***盐砂浆施工,,墙体留置的洞口,距交接墙处不应小于500mm。 15、砂浆试块的留置,除应按常温规定要求外,尚应增设一组与砌体同条件养护的试块,用于检验转人常温28d的强度。 如有特殊需要,可另外增加相应龄期的同条件试块。 16、室内的基槽(坑)或管沟不得采用含有冻土块的土回填。 回填土施工应连续进行并应夯实。 当采用人工夯实时,每层铺土厚度不得超过钝皿,夯实厚度宜为100-150mm。 17、已开挖的基坑或基槽不宜挖至设计标高,应预留200mm300mm土层。 18、测温时,测温元件应采取措施与外界气温隔离;测温元件测量位置应处于结构表面下20mm处,留置在测温孔内的时间不应少于3min。 二、单项选择题1、当采用暖棚法砌筑砌体时,块体和砂浆在砌筑时的温度不应低于(D)。 A、25B、15C、10D、52、砌筑填充墙时,轻骨料混凝土小型空心砌块和蒸压加气混凝土砌块的产品龄期不应小于28d,蒸压加气混凝土砌块的含水率宜小于(A)%。 A、30B、40C、50D、603、挡土墙必须按设计规定留设泄水孔;当设计无具体规定时,其施工应符合下列规定:泄水孔应在挡土墙的竖向和水平方向均匀设置,在挡土墙每米高度范围内设置的泄水孔水平间距不应大于()m;泄水孔直径不应小于(B)mm。 A、,50B、2,50C、,30D、2,304、现场拌制砌筑砂浆时,应采用机械搅拌,水泥砂浆和水泥混合砂浆不应少于()s;水泥粉煤灰砂浆和掺用外加剂的砂浆不应少于(C)s。 A、1,3B、3,1C、2,3D、3,26、现场拌制的砂浆应随拌随用,当施工期间最高气温超过30时,应在(A)h内
还没有评论,来说两句吧...
