AutoCAD建筑面积计算教程

AutoCAD建筑面积计算教程是一本旨在帮助用户掌握使用AutoCAD软件进行建筑面积计算的指南，本教程从基础概念开始，详细介绍了如何在AutoCAD中输入和编辑尺寸、如何创建和修改平面图，以及如何利用AutoCAD的面积计算工具来估算和精确计算建筑物的面积，教程还提供了一些实用的技巧和建议，以帮助用户更高效地完成面积计算任务，无论是初学者还是经验丰富的建筑师，都可以从本教程中获得宝贵的知识和技能，提高自己的工作效率。

一、使用“房间屋顶 - 查询面积”（适用于天正建筑等相关插件）

1. 操作步骤
   • 选择菜单“房间屋顶”的“查询面积”，对话框里有四个按钮，是四种方法，选用其一。
   • 按照左下边命令栏引导去做，鼠标在房间内点，就是净面积；鼠标在房间外点，就是建筑面积。

二、使用键盘输入命令

1. 方法一：使用“aa”命令
   • 操作步骤
     • 键盘输入“aa”，空格，“a”，空格，“o”，空格。
     • 接下来直接选取需要计算的面积，再次按空格，面积就会出现在鼠标的右上角。
2. 方法二：使用“cxmj”命令（适用于天正画的图）
   • 操作步骤
     • 找到要计算面积的平面，键入“cxmj”后回车。
     • 在弹出的选项框中调整所需参数。
     • 选取需要计算面积的建筑墙体，可以看到被选中的墙体，以及鼠标上有数字，那个数字就是面积。

三、常规AutoCAD命令计算面积（适用于简单图形）

1. 对于矩形、三角形
   • 操作步骤
     • 执行命令“area”（可以是命令行输入或点击对应命令图标）。
     • 在命令提示“specify first corner point or [object/add/SUbtract] :”后，打开捕捉依次选取矩形或三角形各交点后回车，AutoCAD将自动计算面积（area）、周长（perimeter），并将结果列于命令行。
2. 对于圆或其它多段线（polyline）、样条线（spline）组成的二维封闭图形
   • 操作步骤
     • 执行命令“area”。
     • 在命令提示“specify first corner point or [object/add/SUbtract] :”后，选择“object”选项，根据提示选择要计算的图形，AutoCAD将自动计算面积、周长。
3. 对于由简单直线、圆弧组成的复杂封闭图形
   • 操作步骤

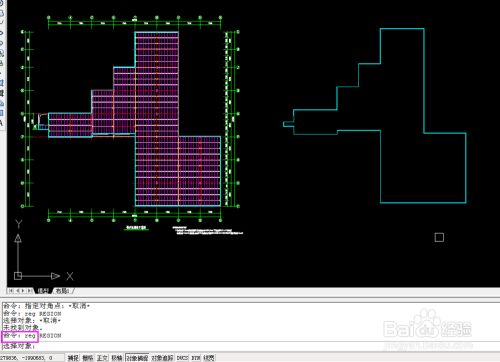

     • 必须先使用“boundary”命令（其使用方法依照对话框选择即刻，它同于剖面线填充的面域创建），以要计算面积的图形创建一个面域（region）或多段线对象。
     • 再执行命令“area”，在命令提示“specify first corner point or [object/add/SUbtract] :”后，选择“object”选项，根据提示选择刚刚建立的面域图形，AutoCAD将自动计算面积、周长。

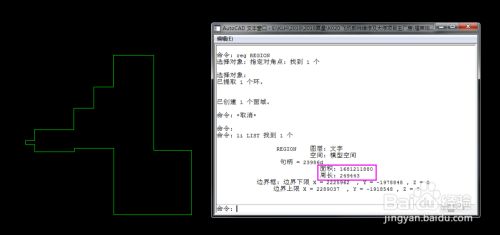

四、使用多段线（PL）和查询（LI）命令

1. 操作步骤
   • 先用多段线（快捷键“pl”）绘制出所要计算面积的区域的轮廓（一定要将多段线闭合）。
   • 然后选中多段线输入“li”命令，点击回车就可以看到面积了。

五、使用属性命令

1. 操作步骤
   • 在命令行输入“attout”并按下Enter键，或从菜单栏中选择“绘图 - 属性 - 导出”。
   • 根据命令提示，在弹出的对话框中选择相应的对象（可以是多段线、圆、矩形等）。
   • 选择完成后，按下Enter键确认选择，并选择保存导出的文件。
   • 打开导出的文件，在其中找到“面积”一列即可看到相应的面积值。

AutoCAD面积计算常见错误

AutoCAD高级面积计算技巧

天正建筑插件面积计算对比

AutoCAD面积计算结果校验方法

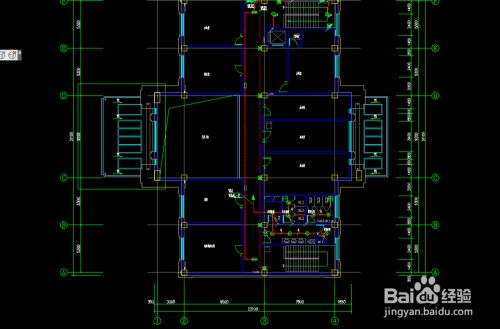

CAD在建筑施工图算面积

惰矫愚头:一共有三种方法可以计算面积:1、选择菜单"房间屋顶"的'查询面积'，对话框里有四个按钮，是四种方法，选用其一。 照左下边命令栏引导去做，鼠标在房间内点，就是净面积、鼠标在房间外点，就是建筑面积。 2、键盘输入aa，空格，a，空格，o，空格，接下来直接选取需要计算的面积，再次按空格，面积就会出现在鼠标的右上角。 3、找到要计算面积的平面，键入cxmj后回车，在弹出的选项框中调整所需参数。 选取需要计算面积的建筑墙体，可以看到被选中的墙体，以及鼠标上有数字，那个数字就是面积。 注意:第三种方法仅限于计算天正画... 在CAD算建筑模板展开面积，怎么算，有具体方法吗 Carrie:计算建筑模板面积在CAD里面计算有很多方法。 广联达，鲁班都可以计算模板面积。 广联达是把图纸导入，然后计算。 有些地方不能够导入的需要手动输入。 鲁班的话，不是很清楚，听说也需要整理图纸一下才可以计算。 以上是现成的计算方法。 以下介绍直接使用CAD计算方法。 AutoCAD有个功能叫【Autolisp】，这个可以个人编程使CAD按你的意思动作。 比如你知道梁的尺寸，长度，那么就可以计算梁的模板面积了。 这个是重复动作，那么编程实现你的重复动作，选择以下梁标注，就可以计算得到梁面积。 首先，计算墙柱面积，在CAD... 爵迹:先用指令pl把需要算的面积圈起来，然后使用li指令，选择对象你画的多段线，回车，你要的面积和长度都有，面积退6位数，长度退3位 在CAD算建筑模板展开面积，怎么算，有具体方法吗。

CAD怎么测算面积

回答:AutoCAD中，可以方便、准确地计算二维封闭图形的面积(包括周长)，但对于不同类别的图形，其计算方法也不尽相同。 1.对于简单图形，如矩形、三角形。 只须执行命令area(可以是命令行输入或点击对应命令图标)，在命令提示"specifyfirstcornerpointor[object/add/SUbtract]:"后，打开捕捉依次选取矩形或三角形各交点后回车，AutoCAD将自动计算面积(area)、周长(perimeter)，并将结果列于命令行。 2.对于简单图形，如圆或其它多段线(polyline)、样条线(spline)组成的二维封闭图形。 执行命令area，在命令提示"specifyfirstcornerpointor[object/add/SUbtract]:"后，选择object选项，根据提示选择要计算的图形，AutoCAD将自动计算面积、周长。 3.对于由简单直线、圆弧组成的复杂封闭图形，不能直接执行area命令计算图形面积。 必须先使用boundary命令(其使用方法依照下图对话框选择即刻，它同于剖面线填充的面域创建)，以要计算面积的图形创建一个面域(region)或多段线对象，再执行命令area，在命令提示"specifyfirstcornerpointor[object/add/SUbtract]:"后，选择object选项，根据提示选择刚刚建立的面域图形，AutoCAD将自动计算面积、周长。 回答:先用多段线(快捷键pl)绘制出所要计算面积的的区域的轮廓，记住一定要将多段线闭合哦。 然后选中多段线输入li命令，点击回车就可以看到面积啦。 CAD怎样测算斜屋面和承台的面积 AutoCAD中求面积的方法 回答:对于闭合平面图形，双击轮廓内任一点，可显示面积。 回答:老方丈失足坠山圆寂，灵魂出窍，见众僧争托瓦钵，都未成功，悲叹之余，决定游历红尘。 回答:快捷键aa，再把你要量面积的部分围合，再回车--得出面积 Cad怎么量面积CAD怎么量面积 回答:aa可以，要是图形复杂的你可以先把图形形成面域然后量面积，面域快捷键reg。 量面积alt，t，q，m这四个键子依次按 AutoCAD如何算圆的面积 回答:area空格--对象--单击你要计算面积的圆即可 CAD面积算出的面积如何看 回答:1米=10分米 1分米=10厘米 1厘米=10毫米 CAD一般是以毫米为单位，则:2250000/1000=225米 AutoCAD里计算出的面积，如何与实际面积进行换算 回答:和你绘图使用的比例一致，一般都按实际尺寸绘制，所以量出来多少就是多少，如果有比例，那么量出来的值除以比例就是实际尺寸了 就你的问题补充:如果绘图比例是1:10000，那么量出来的10000就是100平米 CAD面积算出的面积怎么看 回答:CAD怎么算面积对于由简单直线、圆弧组成的复杂封闭图形，不能直接执行area命令计算图形面积。 必须先使用region命令把要计算面积的图形创建为面域，然后再执行命令area，在命令提示"specify [object/add/SUbtract]:"后，选择object选项，根据提示选择刚刚建立的面域图形，CAD将自动计算面积、周长。 以上三种不同类型的图案，算面积的方法也是有不同的，大家可以根据实际情况使用CAD计算图形面积哦! 用AutoCAD怎么算建筑面积 回答:先用多线段把要算的面积框成一个闭合区域，然后输入li命令，把鼠标移动到闭合区域的框线上，按空格键。 出来的就有面积和该区域外边线周长。 如何用CAD测量面积CAD面积如何算 回答:可以，CAD计算不规则图形的面积是很方便的，但是一定要把药测量的部分做成面域。 不知道你对面域是不是了解，要做面域前提是组成面积区域的每条线段必须是首尾相连的绝对封闭的区域，注意必须相接的线段必须是端点跟端点相接的，突出一点，或者重叠一点都不可以。 鉴于如此，建议你用pl就是多段线命令把道路边缘描一遍，然后用reg就是面域命令把它变成面域，好了，打开"工具"--"查询"--"面积质量特性"，选择要测量的部分，结果就出来了，但是注意，单位是平方毫米。 如果面域比较多，可以用并集命令合并他们。 回答:求面积首先应该是封闭图形。

autocad中怎么测算图形面积 AutoCAD图形面积计算方法

1.打开你要测算面积的图形文件，确保已经加载了相应的图层。 2.在命令行输入"area"并按下Enter键，或从菜单栏中选择"绘图"-"区域"-"计算"。 3.根据命令提示，选择相应的对象(可以是多段线、圆、矩形等)。 4.选择完成后，按下Enter键确认选择。 5.在命令行中会显示出该图形的面积值。 方法二:使用属性命令 2.在命令行输入"attout"并按下Enter键，或从菜单栏中选择"绘图"-"属性"-"导出"。 3.根据命令提示，在弹出的对话框中选择相应的对象(可以是多段线、圆、矩形等)。 4.选择完成后，按下Enter键确认选择，并选择保存导出的文件。 5.打开导出的文件，在其中找到"面积"一列即可看到相应的面积值。 通过以上两种方法，我们可以在AutoCAD中准确地测算图形的面积。 需要注意的是，在选择对象时要确保选择了完整的图形，避免漏掉某些边界线导致计算结果不准确。 为了更好地展示如何在AutoCAD中测算图形面积，下面以一个简单的矩形为例进行演示。 1.打开AutoCAD软件，并创建一个新的绘图文件。 2.使用"绘制矩形"命令，在绘图界面上绘制一个矩形。 3.使用"移动"命令，将矩形平移到适合的位置。 4.输入"area"命令，并选择绘制的矩形。 5.在命令行中可以看到矩形的面积值。 通过上述实际操作示例，我们可以清楚地了解在AutoCAD中如何测算图形面积的具体步骤，并且可以应用到更复杂的图形中。

CAD怎么算平方面积

面积:物体的形状不同，其面积计算公式亦不同。 三角形面积:底x高/2 矩形面积:长x宽 正方形面积:边长x边长 梯形面积:上底+下底*高/2 圆形面积:半径的平方x3.14 CAD怎么算面积平方米 回答:您好。 鼠标左键单击创建好的矩形的四个点，单击鼠标右键，点击确认，显示区域的数值即为面积。 AutoCAD如何算圆的面积 回答:area空格--对象--单击你要计算面积的圆即可 回答:老方丈失足坠山圆寂，灵魂出窍，见众僧争托瓦钵，都未成功，悲叹之余，决定游历红尘。 回答: 1.对于简单图形，如矩形、三角形。 只须执行命令area(可以是命令行输入或点击对应命令图标)，在命令提示"specifyfirstcornerpointor[object/add/SUbtract]:"后，打开捕捉依次选取矩形或三角形各交点后回车，AutoCAD将自动计算面积(area)、周长(perimeter)，并将结果列于命令行。 2.对于简单图形，如圆或其它多段线(polyline)、样条线(spline)组成的二维封闭图形。 执行命令area，在命令提示"specifyfirstcornerpointor[object/add/SUbtract]:"后，选择object选项，根据提示选择要计算的图形，AutoCAD将自动计算面积、周长。 3.对于由简单直线、圆弧组成的复杂封闭图形，不能直接执行area命令计算图形面积。 必须先使用region命令把要计算面积的图形创建为面域，然后再执行命令area，在命令提示"specifyfirstcornerpointor[object/add/SUbtract]:"后，选择object选项，根据提示选择刚刚建立的面域图形，AutoCAD将自动计算面积、周长。 回答:快捷键aa点击你要算的图形就行了(图形必须是连续的直线，所以你可以用多段线把线条瞄一下)回答:一般亮出来的面积和你的出图比例是没有关系的，他和你的绘图单位有关系。 比如以毫米为单位作图，即一米在CAD里画1000，建筑图纸大部分都是以毫米为单位制作的，那么你量得的1000就是1000平方毫米。 如果以名为单位，即一米在CAD就画1一般总图制图是以米为单位绘制的，那么你的1000就是1000平方米。 面域在绘图工具条上，鼠标在对应的命令按钮上悬停一会会有提示的。 带圆圈的就是面域命令测量工具上的第四个就是测量面积回答:先pl，一口气画出建筑的外轮廓线，最后闭合。 然后area，o，选择刚才那条轮廓线，回车，面积和周长都出来了。 对于简单图形，使用简单的查询就能搞定。 具体方法是，打开CAD图形，在菜单栏，点击"工具"。 弹出查询的更多功能选项，点击"面积"。 这时候使用鼠标拾取需要查询的围成面积的各个关键点。 拾取各个点，围成一个封闭图形。 用AutoCAD怎么算建筑面积回答:先用多线段把要算的面积框成一个闭合区域，然后输入li命令，把鼠标移动到闭合区域的框线上，按空格键。 出来的就有面积和该区域外边线周长。 回答:CAD怎么算面积对于由简单直线、圆弧组成的复杂封闭图形，不能直接执行area命令计算图形面积。 以上三种不同类型的图案，算面积的方法也是有不同的，大家可以根据实际情况使用CAD计算图形面积哦!怎样用CAD测量面积CAD面积怎么算回答:可以，CAD计算不规则图形的面积是很方便的，但是一定要把药测量的部分做成面域。 不知道你对面域是不是了解，要做面域前提是组成面积区域的每条线段必须是首尾相连的绝对封闭的区域，注意必须相接的线段必须是端点跟端点相接的，突出一点，或者重叠一点都不可以。 鉴于如此，建议你用PL就是多段线命令把道路边缘描一遍，然后用reg就是面域命令把它变成面域，好了，打开"工具"--"查询"--"面积质量特性"，选择要测量的部分，结果就出来了，但是注意，单位是平方毫米。 如果面域比较多，可以用并集命令合并他们。 第二步:调出工具选项，用鼠标指着"查询q"，激活查询命令。 第三步:弹出查询的更多功能选项，点击"面积"。 第四步:这时候使用鼠标拾取需要查询的围成面积的各个关键点。 第五步:拾取各个点，围成一个封闭图形。 第六步:按回车键，这时候就直接弹出面积信息，这里的面积一般是以毫米(mm)为单位的，小数点向左移动6位即为平方米。 因为平时我们操作这一步的目的有2个作用:第一个就是检查图形是否封闭，第二个就是将此封闭图形形成一个整体。 实际上是形成了一个面域，如果打开显示面域，你就会看到是一个整体被填充的面。 这一点平时都是关闭的，很多人可能对这一点不是很理解。 结果如下图所示上图命令后出现的对话框，主有面积和周长。 但是面积是毫米为单位的，所以你要不管小数点后面的部分，你要向前移动6位数，才是你要的最终结果。

CAD教程视频 面积计算

2.输入命令massProp(查询面域/质量特性命令)回车，点击你的图形任意边(也即选择面域)，跳出来的aCAD文档窗口中不仅仅有面积，还有周长……以及其他若干力学特性数据了。 只须执行命令area(可以是命令行输入或点击对应命令图标)，在命令提示specifyfirstcornerpointor[object/add/SUbtract]:后，打开捕捉依次选取矩形或三角形各交点后回车，CAD将自动计算面积(area)、周长(perimeter)，并将结果列于命令行。 小耗子:用CAD可以计算面积的。 具体方法如下:1、area命令，顺序点击所要求面积的角点2、用pline围合面积画一个封闭的曲线，然后双击这个曲线，在信息栏中可以找到面积。 赞(12) MS:输入"pl"，然后沿着你要测量面积的平面围成一个封闭的区间，可以是不规则的平面图形，最后一笔不用画，输入"c"即可，选中这个多边形，然后输入命令"mo"回车就可以知道它的面积了。 赞(2) 设计ZHY:不用那么复杂，直接在命令栏里输入AREA之后回车，沿你要量面积的图形外沿所有变化点依次点左键，形成闭合后再按回车，面积就显示在命令栏里啦!至于你说的计算完面积后和实际相差太大的问题，我估计是因为你画的线不在一个平面上，你检查一下各变化点的Z坐标看看吧。 赞(1) 白山茶:将要计算面积范围边界线用封闭多段线画出来，并选取它查看特性面板中的面积属性即可。 CAD计算面积为负数矢量图面积的计算 卖火柴的小白鸽:文件发给我看看，我能帮你解决，原因是AI导出来后到了cad全部是三维样条曲线，所以会出现上述情况解决方案有几种一种就是把样条变多段线(变多段线又有两种常用的方法)先不多说，先看了你的图再说吧，解决了再交流 赞(1)CAD计算面积为负数矢量图面积的计算 Hedingfei:文件发给我看看，我能帮你解决，原因是AI导出来后到了cad全部是三维样条曲线，所以会出现上述情况解决方案有几种一种就是把样条变多段线(变多段线又有两种常用的方法)先不多说，先看了你的图再说吧，解决了再交流 闫诗宇^_^:在CAD中经常需要计算面积，但有时候在计算面积之前最好先设置一下单位，那么大家知道cad计算面积怎么调整计算单位吗下面是我整理的cad计算面积怎么调整计算单位的方法，希望能给大家解答。 cad计算面积调整计算单位的方法:双击直线或多段线打开特性窗口，分别查询长度如下:双击圆弧或圆打开特性窗口，分别查询弧长或周长如下:使用list命令可以一次查询多个图元的参数，其中包括长度参数。 面对诸多连续或零散图元的查询结果，你可以拿起计算器，选取需要的长度进行累加。 dist命令通过测量... 建万家装饰:cad计算面积方法如下:操作设备:联想YangTianM400e-06。 设备系统:Windows10。 软件型号:cad2021。 1、首先，我们打开CAD软件，插入需要计算图形面积的图形。 2、输入快捷命令"bo"，回车。 3、拾取不规则图形内部任意一点，任意点击下即可，这样就将不规则图形变成了一个封闭的区域。 4、选中封闭图形;输入快捷命令"ls"，回车。 5、计算的面积如下图所示。 support:1、绘制一个多边形，点击绘图命令选项卡下面的小三角。 2、然后在出现的下拉菜单中，我们选择正多边形命令。 3、然后我们输入正多边形的数目，这里我们输入的是5。 4、后敲击回车，在选择内切圆在输入一个直径，然后得到一个正多边形，然后再点击如图所示位置的小三角。 5、然后选择面积选项。 6、接着我们依次选中五边形的5个点，然后敲击回车。 7、敲击回车以后，我们就可以看到这个多边形的面积以及周长。 Rhinoceros(犀牛)环形列阵的使用教程环形列阵是Rhinoceros中的一个重要功能，可以快速创建重复的形状，形成有规律的环形排列。

cad算建筑面积的方法 建筑面积计算步骤

CAD(Computer-AidedDesign)是一种广泛应用于建筑设计领域的计算机辅助设计工具。 在建筑设计过程中，准确计算建筑面积是非常重要的，而CAD提供了一种高效、精确的方法来完成这一任务。 以下将详细介绍使用CAD软件计算建筑面积的方法和步骤。 在CAD软件中，首先需要导入建筑平面图。 这可以通过扫描或直接下载已有的图纸文件来实现。 确保图纸的比例和尺寸信息准确无误。 第二步:创建图层 在CAD软件中，可以为不同类型的元素创建不同的图层。 使用CAD软件的绘图工具，根据建筑平面图逐一绘制建筑元素。 例如，绘制墙体、标注门窗等。 确保绘制的元素准确无误，并与建筑平面图一致。 第四步:计算各个元素的面积 在CAD软件中，可以使用测量工具测量各个元素的长度、宽度和高度。 将各个元素的面积数值相加，即可得到建筑的整体面积。 这是通过CAD软件进行建筑面积计算的最后一步。 需要注意的是，使用CAD软件计算建筑面积时，应保证图纸的准确性和完整性。 还应注意使用合适的单位进行计算，并对结果进行验证和修正。 总结起来，CAD软件提供了一种高效、精确的方法来计算建筑面积。 因此，掌握CAD软件进行建筑面积计算的方法和步骤对从事建筑设计工作的人员来说是非常重要的。

CAD中面积计算教程

只须执行命令area(可以是命令行输入或点击对应命令图标)，在命令提示specifyfirstcornerpointor[object/add/SUbtract]:后，打开捕捉依次选取矩形或三角形各交点后回车，CAD将自动计算面积(area)、周长(perimeter)，并将结果列于命令行。 全部画好再调整图形到和原来的图形一致就可以计算面积了。 周D:用pl线选一遍。 看pl线的属性。

如何测量计算CAD建筑面积参考.doc资源

如何测量计算CAD建筑面积参考.doc 如何测量计算CAD建筑面积 cad 中怎么查询面积 一..快捷键 AA 面域 然后框选你的对象 这样周长和面积自动出来了 提问者评价 二.1.对于简单图形，如矩形、三角形。只须执行命令AREA(可以是命令行输入或。 捕捉依次选取矩形或三角形各交点后回车，AutoCAD将自动计算面积(Area)、周长 (Perimeter)，并将结果列于命令行。 2.对于简单图形，如圆或其它多段线(Polyline)、样条线(Spline)组成的二维封闭图形。 执行命令AREA，在命令提示“Specifyfirstcornerpointor[Object/Add/Subtract]:”后，选择 Object选项，根据提示选择要计算的图形，AutoCAD将自动计算面积、周长。 3.对于由简单直线、圆弧组成的复杂封闭图形，不能直接执行AREA命令计算图形面积。 必须先使用region命令把要计算面积的图形创建为面域，然后再执行命令AREA，在命令提 示“Specifyfirstcornerpointor[Object/Add/Subtract]:”后，选择Object选项，根据提示选择刚 刚建立的面域图形，AutoCAD将自动计算面积、周长。 三..方法一:aa命令。 方法二:把你要计算的区域用PL线框起来，单击你你所画的PL线，最后输入命令 LIST。在CAD中如何计算建筑面积?怎么使用啊?。 1、用命令AA，按顺序点区域的每一个角点，最后可得面积。缺点:不直观，是否漏点。 交点无法检查，无法精确测量弧形区域。 2、用命令PL沿地形外轮廓作一条封闭的PL线，选择该线，用LI命令可显示周长、面 积及角点坐标等信息。缺点:要求对PL线有较高的编辑能力(针对复杂弧形区域)。 3、用BO命令，调出边界创建对话框，对象类型选多线段，鼠标左键点击区域内部任意 位置，可自动生成与地形轮廓吻合的封闭PL线，选择该线，用LI命令即可。缺点:要求。 原始图形必须是封闭的，且图元不能太多，否则不能成功。 请根据实际情况选用上述方法，然后将统计的所有区域面积累加求和就可以了。 快捷键AA面域然后框选你的对象 刚学了个新的，那就是先pl封闭选，然后li。做预算很方便的。 CAD查询面积方法汇总 1，AA快速查询法。 所谓快速其实并不是很快，只不过输入的命令“AA”相当简单，适用范围也 输入命令“AA”，点击起点，点击下一个点，下一个点，下一个点。。。回。 车或空格结束。在命令栏的下方会显示面积如:面积=59802.9627，周长。 2，2:填充图案查询法 顾名思义，就是采用图案填充的方式进行查询，适用范围较广，但会因计 图案填充完成后，点击选择图案，输入命令“LI”，回车即可出现对话框。 AutoCAD2000技巧15页.docAutoCAD2000技巧15页.docAutoCAD2000技巧15页.docAutoCAD2000技巧15页.docAutoCAD2000技巧15页.docAutoCAD2000技巧15页.docAutoCAD2000技巧15页.docAutoCAD2000技巧15页.docAutoCAD... KepOPC是支持OPC、S7等工业标准协议设备数据采集与交换的中间件软件，本文主要介绍如何采用KepOPC中间件(DA2UA)实现从OPCDA到OPCUA的转换及读写互操作，随着OPCUA及跨平台技术的不断迭代，传统OPCDA受制于DCOM安全机制等技术限制已经满足不了工业互联网架构下的应用需求，IT及OT更加迫切需要融合及互操作。

有CAD图怎么算建筑面积

用CAD计算建筑面积时比例怎么算 曾先生:选择该区域的面积，特性后就是实际面积，不需要计算，如果你要换作其他单位，就自己根据特性里面的实际数据来计算。 可以用CAD图直接算建筑面积与手工算量有什么区别 YQ:工程量方面没什么区别。 但在计算的过程有一定的区别，如果工程量不是很大的情况下，用手算快一些，而且量准一些，如果工程量较大的情况下，用软件还是好些，不过要注意一些细节的处理，这些部位还是用手算好，比如外部一些造型和线条等弧线阳台，圆形阳台，弧形地下室车道，弧线楼梯。 阳台、楼梯一般都是按投影面积计算的，CAD里有测量面积的。 地下室弧形车道是按体积计算的，如果你有算量软件就可以很快的解决(比如广联达软件中就有螺旋板，可以很快计算出你说的这些弧形构件)，如果没有算量软件要计算地下室弧形车道只能手工+CA... 天正建筑面积怎么算烟雨、江南:房间屋顶→搜索房间(ssfj)→选择构成一完整建筑物的所有墙体(或门窗)→在建筑外给点标注→生成建筑面积房间屋顶→面积累加(mjlj)→依次点取面积对象或数字→面积汇总房间面积→查询面积(cxmj)→在房间内标注室内净面积即使用面积公用面积依据建筑面积和使用面积结合起来算下了 yin:用命令aa进行运算.但这个命令是要跟着你的房屋四周走一圈的.它可以查周长及面积. 算建筑面积时怎么算楼梯面积 LDY:计算建筑面积时，楼梯是按建筑的自然层为计算单位要是做预算，那得看踏步板的数量来定，定额上给的量是指2个斜跑+1个缓步台的量，超出了，你就可以换算 赞(5) 丞。 :建筑面积只有在建筑上适用，园林景观工程没有建筑面积一说。 园林景观一般的指标就是景观绿化面积。 建筑面积怎么算 陆想:十种情况不计入建筑面积根据新的国家级标准---《房产测量规范》，10种情况下建筑面积不计算。 1.层高小于2.20米以下的夹层、插层、技术层和地下室、半地下室;2.突出房屋墙面的构件、配件、装饰柱、装饰性的玻璃幕墙、垛、勒脚、台阶、无柱雨篷;3.房屋之间无上盖的架空通廊;4.房屋的天面、挑台、天面上的花园、泳池;5.建筑物内的操作平台、上料平台及建筑物的空间平台及建筑物的空间安置箱、罐的平台;6.骑楼、过街楼的底层用作道路街巷通行的部分;7.利用引桥、高架桥、高架路、路面作为顶盖建筑的房屋;8.活... 赞(22) 为什么用CAD计算建筑面积与图纸手算建筑面积差异较大 牛七:如果你是用AA命令，首先确定选定的目标中间是否存在孤岛。 如果有要减去孤岛的面积。 然后查看比例，注意单位的换算。 希望能够帮助到你，盼采纳。 为什么阳台的建筑面积只算1/2 朱贤惠:因为它不是室内使用面积，这也是计算规则规定的，如果规定全算也就全算了 赞(1)用CAD算建筑面积的方法步骤图 AAA:CAD是一种广泛应用于建筑，机械，电子等领域的绘图软件。 有时候图纸面积没有，用cad算一下面积其实挺方便的。 下面我给大家整理了cad算建筑面积的方法步骤。 希望对你有帮助!用cad算建筑面积的方法步骤1当然是打开需要计算的cad图纸，这里我用的是cad2010用cad算建筑面积的方法步骤图12在上面的工具栏里找到工具，点开工具菜单用cad算建筑面积的方法步骤图23在工具菜单里找到查询，并点开用cad算建筑面积的方法步骤图34在查询里我们看到有面积，选择面积后，点选关键的面积... CAD建筑面积和使用面积怎么算 Cantsleep:CAD中计算建筑面积的方法:在菜单栏中选择【文件】，然后在下拉选项中用【打开】来打开需要的建筑图纸。

AutoCAD 中测距和面积计算工具的使用方法讲解

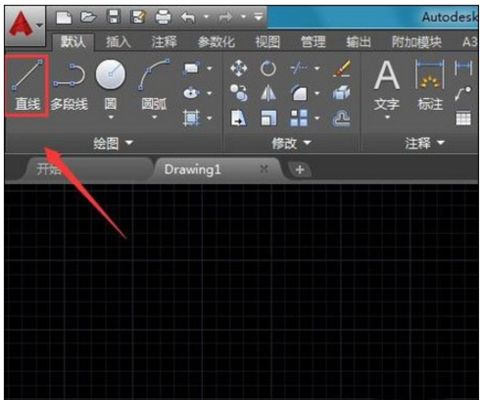

1.打开AutoCAD软件，在工具栏找到直线命令，如图所示， 2.使用直线命令，绘制一个图形(如果已经有测量对象，可以不画)，如图所示: 3.在工具栏中找到测量选项(或使用DIST命令)，如图所示: 4.点击测量选项，在其子级菜单里找到距离选项，如图所示: 5.点击距离选项，提示我们指定第一点，如图所示: 6.指定好第一点之后，提示我们指定第二点，如图所示: 7.指定好第二点以后，按下回车键可以看到我们的距离就测量出来了，如图所示: 面积的测量 1.同样打开AutoCAD软件，在菜单栏找到测量选项，在测量选项内找到面积选项(或使用MEASUREGEOM命令)，如图所示: 2.点击面积选项，提示我们指定第一点，如图所示: 3.指定第一点之后，提示我们指定下一点，如图所示: 4.按照提示依次指定下一点可以看到图形内就被绿色填充了，如图所示: 5.指定到最后一点，按下回车键可以看到面积就测量出来了，如图所示: CAD可以进行图纸绘制，也可以进行图纸查看，在电脑上和手机上都可以用。
