不锈钢耐腐蚀性能测试

不锈钢是一种广泛应用于建筑、化工、食品加工等领域的材料，其耐腐蚀性能对于保证结构安全和延长使用寿命至关重要，本研究旨在评估不同类型不锈钢的耐腐蚀性能，通过模拟实际使用环境，采用电化学测试和机械磨损实验方法，对比分析不锈钢在不同腐蚀介质中的表现，实验结果表明，添加钼元素的不锈钢在海水和氯化物环境下展现出更好的抗腐蚀性能，而添加铬的不锈钢则在高盐度环境中表现更为优异，本研究还探讨了温度对不锈钢耐腐蚀性能的影响，发现高温环境会加速腐蚀过程，但适当的热处理可以显著改善其耐腐蚀性，这些研究成果不仅为不锈钢材料的选择和应用提供了科学依据，也为相关领域的工程设计和材料优化提供了指导。

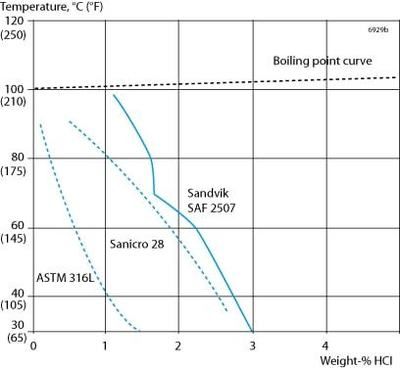

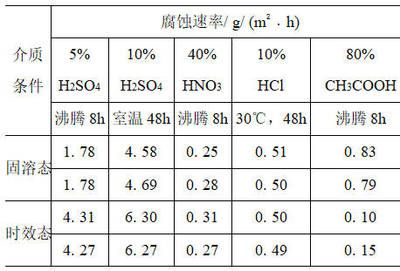

一、常见测试方法

• 盐雾试验
  • 这是测试不锈钢耐腐蚀性能的标准方法之一。将不锈钢样品放置在盐雾箱中，使其暴露在含盐雾的环境中，持续数小时到数天，然后通过观察样品表面的腐蚀程度，来评估其耐腐蚀性能。
• 电化学测试
  • 通过施加外电流，测量不锈钢的腐蚀电流密度和极化曲线。这种方法能够提供更为精确的腐蚀速率及其机理，常用于研究不同合金成分对耐腐蚀性的影响。
• 氯离子测试
  • 主要用于评估不锈钢在含氯环境下的耐腐蚀性。把不锈钢样品浸泡在含氯离子的溶液中，观察其腐蚀现象。
• 点蚀试验
  • 用于测量不锈钢在局部腐蚀（如点蚀）环境中的耐受能力。将样品置于高浓度盐溶液中，评估其抗点蚀能力。

二、其他腐蚀试验

• 应力腐蚀开裂试验
  • 用于研究不锈钢在应力和腐蚀环境共同作用下的开裂情况，对于评估不锈钢在特定应力环境中的耐腐蚀性能有重要意义。
• 电偶腐蚀试验
  • 可了解不锈钢与其他金属接触时产生的电偶腐蚀现象，从而评估不锈钢在这种特定环境下的耐腐蚀性。
• 晶间腐蚀试验
  • 当不锈钢处于某些特殊环境下时，会出现晶间腐蚀现象，此试验可对不锈钢的晶间腐蚀性能进行测试。如根据GB/T4334 - 2008等相关标准，利用电化学测试仪器模拟不同腐蚀环境（如含有氯离子的海水环境或者有机酸的工业环境等）进行测试，需要准备具有代表性的不锈钢产品（如管材或板材）作为测试样品，并控制其形状和大小，保证测试条件一致。
• 腐蚀疲劳试验
  • 研究不锈钢在交变应力和腐蚀环境共同作用下的疲劳性能，可帮助确定不锈钢在这种复杂环境下的耐腐蚀能力。
• 缝隙腐蚀试验
  • 针对不锈钢在缝隙处容易发生腐蚀的情况进行测试，有助于评估不锈钢在存在缝隙的使用环境中的耐腐蚀性能。

三、检测相关标准

• GB/T25996 - 2019绝热材料对奥氏体不锈钢外部应力腐蚀开裂的试验方法
• GB/T4334 - 2008金属和合金的腐蚀.不锈钢晶间腐蚀试验方法
• GB/T21433 - 2008不锈钢压力容器晶间腐蚀敏感性检验
• GB/T10127 - 2002不锈钢三氯化铁缝隙腐蚀试验方法
• GB/T17897 - 2016金属和合金的腐蚀不锈钢三氯化铁点腐蚀试验方法
• GB/T17898 - 1999不锈钢在沸腾氯化镁溶液中应力腐蚀试验方法
• GB/T32571 - 2016金属和合金的腐蚀高铬铁素体不锈钢晶间腐蚀试验方法
• GB/T31935 - 2015金属和合金的腐蚀低铬铁素体不锈钢晶间腐蚀试验方法
• CB/T3949 - 2001船用不锈钢焊接接头晶间腐蚀试验方法

不锈钢耐盐雾试验操作流程

不锈钢电化学测试步骤详解

氯离子对不锈钢影响研究

点蚀试验结果分析方法

不锈钢钢材的耐腐蚀性能是如何测试的

立即提交不锈钢钢材的耐腐蚀性能是如何测试的 不锈钢的耐腐蚀性能是其关键性能之一，通常需要通过多种测试方法进行评估。常见的测试方法包括:。 盐雾试验:这是测试不锈钢耐腐蚀性能的标准方法之一。 在该试验中，不锈钢样品放置在盐雾箱中，暴露在含盐雾的环境中，持续数小时到数天。 通过观察样品表面的腐蚀程度，可以评估其耐腐蚀性能。 电化学测试:通过施加外电流，测量不锈钢的腐蚀电流密度和极化曲线。 这种方法可以提供更为精确的腐蚀速率及其机理，常用于研究不同合金成分对耐腐蚀性的影响。 氯离子测试:此测试主要用于评估不锈钢在含氯环境下的耐腐蚀性。 通过将不锈钢样品浸泡在含氯离子的溶液中，观察其腐蚀现象。 点蚀试验:该试验用于测量不锈钢在局部腐蚀(如点蚀)环境中的耐受能力。 样品置于高浓度盐溶液中，评估其抗点蚀能力。 通过这些测试，可以综合评估不锈钢钢材在各种环境下的耐腐蚀性能，帮助制造商选择合适的不锈钢材料以满足不同应用需求。 以上内容来自第三方，内容真实性、准确性、合法性由来源第三方负责，仅供您参考。 未经权利方授权许可禁止任何第三方转载、引用，权利方保留追究权利。

不锈钢耐腐蚀性测试 深讯科检测 不限 深圳

不锈钢是一种重要的材料，广泛应用于各个领域。 然而，由于使用环境的不同，不锈钢材料可能会受到腐蚀的侵蚀，导致其使用寿命缩短，甚至引发安全事故。 因此，对不锈钢材料的耐腐蚀性进行测试是十分必要的。 深讯科检测是一家专业的检测机构，提供各种材料的性能测试服务，包括不锈钢的耐腐蚀性测试。 无论您是需要对不锈钢材料进行初步测试还是深入研究，深讯科检测都能为您提供准确、可靠的数据支持。 在不锈钢的耐腐蚀性测试中，深讯科检测采用先进的测试设备，配合专业的测试人员，对不锈钢材料在不同环境和条件下的腐蚀情况进行分析和评估。 我们能够对不锈钢材料的耐蚀性、耐磨性、硬度、韧性等性能进行准确的测试和评估，并针对不同的使用环境，提出针对性的建议和改进措施。 深讯科检测的不锈钢耐腐蚀性测试服务，无论是单项测试还是综合检测项目，都能够满足客户不同的需求，为企业的产品质量和安全生产提供强有力的支撑。 作为一家拥有多年经验的专业机构，我们一直致力于提供高质量的检测服务，让客户获得**的检测效果和*优质的服务体验。 无论您是从事航空航天、冶金、制药、化工、建筑等领域，深讯科检测均能够为您提供全方位的检测服务。 我们希望通过优质的服务和专业的技术，为广大客户提供***的检测解决方案，真正为各行业提供支持和助力。 主营产品有害物质检测，安规检测，EMC检测，环境安全检测，电子电器产品可靠性与失效分析，材料可靠性与失效分析，金属材料、非金属材料分析，纺织品、鞋类、皮革检测，玩具产品检测，建材与轻工产品检测，汽车整车及其零部件检测，食品、药品、化妆品、饲料及食品包装和接触材料检测，验货与合规服务，审核服务，计量校准及仪器销售，半导体及相关领域检测分析等多项综合检测与认证服务。

304不锈钢、316不锈钢耐腐蚀性能怎么检测? 视频

耐腐蚀性能是不锈钢检测的标志性指标，耐腐蚀性能对于不锈钢的机械失效时间，寿命评估，都有重要的参考价值。 不锈钢腐蚀试验主要有应力腐蚀开裂试验、电偶腐蚀试验、点腐蚀试验、大气腐蚀试验、晶间腐蚀试验、腐蚀疲劳试验、缝隙腐蚀试验等等。 局部腐蚀是不锈钢材料及产品在实际服役状态中常见的失效方式，这也是由于不锈钢材料需要面对各种复杂环境所决定的。 通过腐蚀试验，可以研究不锈钢在抵抗腐蚀的能力，以及出现腐蚀情况后，预测腐蚀互相作用及蔓延的趋势。 我们根据腐蚀试验的数据，改进元素比例及加工工艺等手段来增强抗腐蚀性能。 一、不锈钢腐蚀试验检测标准 GB/T25996-2019绝热材料对奥氏体不锈钢外部应力腐蚀开裂的试验方法 GB/T4334-2008金属和合金的腐蚀.不锈钢晶间腐蚀试验方法 GB/T21433-2008不锈钢压力容器晶间腐蚀敏感性检验 GB/T10127-2002不锈钢三氯化铁缝隙腐蚀试验方法 GB/T17897-2016金属和合金的腐蚀不锈钢三氯化铁点腐蚀试验方法 GB/T17898-1999不锈钢在沸腾氯化镁溶液中应力腐蚀试验方法 GB/T32571-2016金属和合金的腐蚀高铬铁素体不锈钢晶间腐蚀试验方法 GB/T31935-2015金属和合金的腐蚀低铬铁素体不锈钢晶间腐蚀试验方法 CB/T3949-2001船用不锈钢焊接接头晶间腐蚀试验方法 二、不锈钢腐蚀试验取样注意问题 不锈钢腐蚀试验在取样时，要充分考虑到试样的材料性质，根据相关检测标准有选择性的去设计制备试样形状，如片状试样、柱状试样、或块状试样。 在试验时，一定要注意一个试样只能针对一种腐蚀形态来测试，一组试验只能评价一种腐蚀性能。 千万不可用一个试样检测多种类型腐蚀性能。 当然，实际问题实际分析，根据不锈钢材料或产品的具体情况，如果需要对同一产品进行综合腐蚀性能检测，我们可多制备几个相同的试样。 拉闸杆检测:绝缘手套检测 游泳池水质:菌落总数检测 餐饮污水检测:重金属污染物检测

304不锈钢耐腐蚀性该如何检测 3

304不锈钢耐腐蚀性检测420不锈钢抗腐蚀性测试 304不锈钢是应用*为广泛的一种铬-镍不锈钢，作为一种用途广泛的钢，具有良好的耐蚀性、耐热性，低温强度和机械特性;冲压、弯曲等热加工性好，无热处理硬化现象(使用温度-196℃～800℃)。 在大气中耐腐蚀，如果是工业性气氛或重污染地区，则需要及时清洁以避免腐蚀。 适合用于食品的加工、储存和运输。 具有良好的加工性能和可焊性。 美国牌号:ASTM304，304不锈钢是按照美国ASTM标准生产出来的不锈钢的一个牌号。 中国牌号:0Cr18Ni9(旧牌号)，中国牌号:06Cr19Ni10(新牌号)我国不锈钢牌号都是采用化学成分加数字的形式组成，但不容易记。 通常我们叫法都是美国牌号和日本牌号，他们都是以数字加字母组成。 304是一种通用性的不锈钢，它广泛地用于制作要求良好综合性能(耐腐蚀和成型性)的设备和机件。 为了保持不锈钢所固有的耐腐蚀性，钢必须含有18%以上的铬8%以上的镍含量。 304不锈钢具有加工性能好，韧性高的特点，在工业和家具装饰行业和食品医疗行业有广泛的应用。 主要用于餐具、橱柜、热水器、锅炉、浴缸，汽车配件中的风挡雨刷、消音器，医疗器具，化学、建材，食品工业，农业，船舶部件。 不锈钢材质检测的核心就是通过化学成分的检验从而确定真实的不锈钢牌号。 不同材质的不锈钢材料其应用环境、化学成分、机械性能、抗腐蚀能力都具有一定的差异性。 不锈钢与劣质不锈钢在外观上无较大差异。 在钢材的与应用上必须对材料做一个全面的质量检测，方面可以保障自己的利益，第二方面的不锈钢检测报告可以得到客户的认可，第三方面避免因为质量问题所带来的纠纷。 304L不锈钢:含碳较304钢低，耐蚀性与304钢相似，但在焊接后或者消除应力后，抗晶界腐蚀能力优xiu，在未进行热处理的情况下，亦能保持良好的耐蚀性。 420不锈钢:具有一定耐磨性及抗腐蚀性，硬度较高等特点，类似布氏高铬钢这种*早的不锈钢。 也用于外科手术刀具，可以做的非常光亮。 430不锈钢:作为铁素体不锈钢的代表钢种，热膨胀率低，耐热疲劳，更加稳定。 检测范围:锰合金抗拉强度检测 检测范围:锰矿石化学分析检测铁矿 检测范围:铁矿石钽元素检测锌矿石 检测范围:镁合金拉伸性能测试 检测范围:防火窗耐火性能测试 检测范围:钛合金耐腐蚀性测试 检测范围:锡合金冲击性能测试

不锈钢螺栓耐蚀性怎么样 该如何测试 3

不锈钢螺栓耐蚀性测试高强螺栓应力松弛测试 不锈钢螺栓在普通情况下，一般没有磁性，或者磁性很小。 随着不锈钢螺丝材质的好坏与等级的高低，磁性会越来越少。 不锈钢螺丝具有较好的延展性，易冷墩制造加工。 机械性能特征比较稳定。 具有较好的扛氧化，耐高温，防腐蚀的良好机械性能特点。 不锈钢中主要化学成分与不锈钢性能有非常密切的关系。 1、碳C可增加硬度和强度，含量过高会降低其延展性和耐蚀性 2、铬Cr可增加耐蚀性、抗氧化性，使品粒细化，增加强度，硬度和耐磨性 3、镍Ni可增加高温强度、耐蚀性，降低冷加工硬化之速率 4、钼Mo增加强度，对氧化物和海水的耐蚀性优良 5、铜Cu利于冷加工成型，降低磁性。 而不锈钢螺栓，也因为化学成分的差异，有着不同的分类和类别，并且用于不同的领域，进行不锈钢螺栓的化学成分测试，是辨别螺栓类型的一个有效的方法途径。 主要测试项目: 外观尺寸: 螺纹通止规、粗糙度、各类长度尺寸。 长时力学: 应力松弛、高温蠕变、应力持久试验、横向振动、疲劳试验等。 标准试样的拉—拉、拉—压、拉—拉疲劳试验、抗剪切疲劳试验、模拟安装轴力衰减、防松性能、组合预紧、高温蠕变等 部分紧固件检测标准 GB/T3098.6-2000紧固件机械性能不锈钢螺栓、螺钉和螺柱 GB/T3098.7-2000紧固件机械性能自挤螺钉 GB/T3098.14-2000紧固件机械性能螺母扩孔试验 检测范围:螺柱抗拉拔性测试螺栓 检测范围:螺栓下屈服强度测试 检测范围:不锈钢螺高温拉伸性测试

金属不锈钢晶间腐蚀测试如何做

金属不锈钢是一种在工业上广泛使用的材料，具有良好的耐腐蚀性能。 不过，在某些特殊环境下，不锈钢会出现晶间腐蚀现象，这对于使用不锈钢制造的产品来说是非常致命的。 因此，对不锈钢的晶间腐蚀性能进行测试是非常重要的。 那么，如何测试金属不锈钢的晶间腐蚀性能呢 首先，我们需要准备测试样品。 测试样品应该是具有代表性的不锈钢产品，比如说经常使用的不锈钢管材或者不锈钢板材。 为了得到准确的测试结果，我们需要控制样品的形状和大小，使得每个样品的测试条件都是一致的。 其次，我们需要准备一些实验室设备。 通常情况下，测试不锈钢的晶间腐蚀性能需要使用电化学测试仪器。 这种仪器可以模拟出不同环境下的腐蚀条件，比如说含有氯离子的海水环境或者有机酸的工业环境等。 根据需要测试的环境情况，我们可以调整测试仪器中的测试液的组成和参数，比如温度、酸度、氧化还原电位等。 在测试之前，我们需要进行一些预处理。 首先，我们需要将测试样品表面清洗干净，以保证测试液可以充分地接触到样品表面。 其次，为了避免测试样品表面存在缺陷导致测试结果不准确，我们还需要将测试样品进行抛光处理。 *后，我们可以将测试样品插入到测试仪器中进行测试。 测试仪器会根据我们设定的测试参数进行测试，并记录测试结果。 根据测试结果，我们可以评估不锈钢的晶间腐蚀性能。 总之，对于使用不锈钢制造的产品来说，测试不锈钢的晶间腐蚀性能是非常重要的。 通过上述测试方法，我们可以得到准确的测试结果，并评估出不锈钢在不同环境下的耐腐蚀性能，从而为产品研发提供有力的支持。

不锈钢的耐腐蚀性能如何?|西安华久钢铁物资有限公司

西安不锈钢管、西安不锈钢板、西安不锈钢板加工、陕西不锈钢管、陕西不锈钢板、西安不锈钢棒、西安不锈钢型材、西安不锈钢剪板折弯、西安不锈钢激光切割、西安不锈钢水刀切割、西安不锈钢板切割、西安不锈钢天沟、西安不锈钢制品等。 的不锈钢的耐腐蚀性能是依赖于在其表面上的一种保护性的氧化层的存在，但它是可以在一定的条件下，此氧化物层分解，例如在还原性酸的，或在某些类型的燃烧大气减少。 区，其中的氧化物层可以打破，有时也可以是组件的设计，例如，根据密封垫，在尖锐的可重入的角落或与不完整的焊缝熔深的或重叠的表面的方法的结果。 这些都可以形成的裂缝可以促进腐蚀。 腐蚀站点充当，缝隙具有足够的宽度，以允许输入的腐蚀剂是，但足够窄，以确保该腐蚀剂停滞不前。 此问题通常可以通过关注的组件的设计，特别是避免形成裂缝或至少保持它们尽可能开放的克服。 缝隙腐蚀是一个非常类似的机制，以点蚀合金耐一耐都。 ，因为它会发生在显着较低的温度下比点蚀，缝隙腐蚀，可以被看作是一个更严重形式的点蚀。 不锈钢的综合作用下的应力和一定的腐蚀性环境，可以非常迅速和严重的腐蚀形式。 的应力必须拉伸和可以导致从施加的载荷在服务，或应力设立由组件例如干扰的类型适合的销孔中，或从制造如冷加工的方法，从所得的残余应力。 *具破坏性的环境是在水中的氯化物，特别是在升高的温度下如海水的溶液。 作为一个后果不锈钢被限制在其应用程序中，用于保持热水(高于约50℃)包含甚至微量氯化物(超过一百万分之几)。 这种形式的腐蚀是只适用于钢的奥氏体基和有关的镍含量。 双相不锈钢更耐SCC是奥氏体不锈钢相比，与品位2205几乎不受在温度高达约150℃，和超级双相不锈钢再次更耐。 在某些情况下，它已经发现，有可能施加的压缩应力，提高耐SCC处的组件的风险，例如喷丸处理的表面，这是可以做到。 另一种替代方法是，以确保该产品是免费的，拉伸应力通??过退火作为*终的运算。 这些问题的解决方案在某些情况下，已被成功的，但需要非常仔细评估，保证残留或施加拉伸应力的情况下，因为它可能是非常困难的。 比如，在水中含有100-300份每百万(ppm)氯化物在中等温度下使用304级。 试图建立限制是有风险的，因为干/湿的条件下可以集中精力氯化物应力腐蚀开裂的概率增加。 海水，氯离子含量为约2%(20，000ppm和416ppm)。 *近已经出现了少量的氯化物应力腐蚀失效的情况下，在较低的温度比以前认为的可能。 这些都发生在温暖，潮湿的气氛以上室内氯化泳池的不锈钢装置(通常是316)经常被用来暂停项目，如通风管道。 温度低至30至40°C已参与。 也出现了故障低至10ppm的氯化物含量的在较高的温度下，由于应力腐蚀。 这个非常严重的问题还没有完全理解。 硫化物应力腐蚀开裂(SSC) 的SSC的机制尚未明确地定义，但涉及??的氯化物和硫化氢联合分析动作，需要的拉伸应力的存在下，与温度具有非线性关系。 的三个主要因素是应力水平，环境和温度。 应力水平 的阈值应力，有时可以识别每一种材料-环境组合。 一些公布的数据显示，随着H2S含量持续下降的临界应力。 为了防止SSCNACE规范MR0175硫化氢环境限制了普通奥氏体不锈钢硬度22HRC*大。 主要代理氯，硫化氢和pH值。这些影响因素之间有协同作用，H2S含量高的硫化物具有明显的抑制效果。 随着温度的升高，氯增加的贡献，但氢的影响，由于其在铁素体基体的流动性增加而降低。 净结果是在该区域的*大易感性60-100℃。 晶间腐蚀是相对快速和局部腐蚀的一种形式，与有缺陷的显微组织被称为碳化物析出。 当奥氏体钢已被用于在一段时间内暴露在范围约425至850℃，或当钢已被加热到更高的温度，并允许冷却通过该温度范围内，在一个相对较慢的速率(如后发生焊接或退火后的空气冷却)，在钢中的铬和碳结合起来，形成沿整个钢中的晶界的碳化铬颗粒。 这些晶粒边界中的碳化物颗粒的形成耗尽周围的金属中的铬和降低其耐蚀性，使钢优先沿晶界腐蚀。 钢在此条件下被认为是敏感。 *关键的温度范围是700℃左右，在0.06%碳钢会析出碳化物在约2分钟，而从这个问题，0.02%的碳的钢是有效的**。 是可能的回收钢患有碳化物析出，通过加热高于1000℃，随后水淬，以保留在溶液中的碳和铬等防止碳化物的形成。 焊接或加热的大多数结构不能给予该热处理，因此，特殊牌号的钢已被设计来避免这个问题。 钛和铌的每一个具有高得多的碳的亲和力比铬，因此，碳化钛，碳化铌和钽的碳化物的形成，而不是铬的碳化物，铬留在溶液中，并确保充分的耐腐蚀性。

不锈钢耐腐蚀试验方法的种类和试验步骤.doc

根据国家标准，不锈钢耐腐蚀试验方法可分为下列几种: (1)不锈钢10%草酸浸蚀试验方法(GB4334.1-84)适用于检验奥氏体不锈钢晶间腐蚀的筛选试验方法，试样在10%草酸溶液中电解浸蚀后，在显微镜下观察被浸蚀表面的金相组织，以判定是否需要进行硫酸-硫酸铁、65%***、***-氢***酸以及硫酸-硫酸铜等长时间热酸试验。 1)将100g草酸溶解于900ml蒸馏水或去离子水中，配制成10%草酸溶液。 对含钼钢种可将100g过硫酸铵溶解于900ml蒸馏水或支离子水中，制成10%过硫酸铵溶液，代替10%草酸溶液。 2)把浸蚀试样作为阳极，倒入10%草酸溶液，以不锈钢板或不锈钢片作为阴极，接通电路。 电流密度为1A/cm2，浸蚀时间90s，浸蚀溶液温度20~50。 用10%过硫酸铵溶液浸蚀时，电流密度为1A/cm2，浸蚀时间5~10min。 3)试样浸蚀后，用流水洗净。 在金相显微镜下观察试样的全部浸蚀表面，放大倍数为200~500倍，根据其组织特征确定是否进行其它耐腐蚀试验。 (2)不锈钢硫酸-硫酸铁腐蚀试验方法(GB4334.2-84)适用于将奥氏体不锈钢在硫酸-硫酸铁溶液中煮沸试验后，以腐蚀率评定晶间腐蚀倾向的一种试验方法。 2)测量试样尺寸，计算试样面积(取三位有效数字)。 3)试验前后称质量(准确到1mg)。 4)溶液量按试样表面积计算，其量不小于20ml/cm2。 每次试验用新的溶液。 5)试样放在试验溶液中用玻璃支架保持于溶液中部，连续沸煮沸120h。 每一容器内只放一个试样。 6)试验后取出试样，在流水中用软刷子刷掉表面的腐蚀产物，洗净、干燥、称重。 试验结果以腐蚀率评定为 (3)不锈钢65%***腐蚀试验方法(GB4334.3-84)适用于将奥氏体不锈钢在65%***溶液中煮沸试验后，以腐蚀率评定晶间腐蚀倾向的试验方法。 1)试验溶液的配制将***用蒸馏水或去离子水配制成65±0.2%(质量百分比)的硫酸溶液。 2)、3)、4)同硫酸-硫酸铁试验方法。 5)每周期连续煮沸48h，试验五个周期。 焊接试样发现刀状腐蚀即为具有晶间腐蚀倾向，性质可疑时，可用金相法判定。 (4)不锈钢***-氢***酸腐蚀试验方法(GB4334.4-84)适用于检验含钼奥氏体不锈钢的晶间腐蚀倾向。

316不锈钢材质检测 316不锈钢冲击试验

316不锈钢材质检测316不锈钢冲击试验 316不锈钢检测哪里能做?316不锈钢检测项目和标准有哪些?316不锈钢拉伸检测如何收费?316不锈钢检测多久出报告?佛山华谨第三方材料检测实验室可提供各类316不锈钢检测服务，项目包括质量检测，成分检测，抗拉强度，冲击强度，老化，盐雾测试，ROHS检测等。 作为第三方检测中心，机构拥有CMA，CNAS认证检测资质，检测设备齐全，数据科学可靠，5-10个工作日便可出具国家认可的316不锈钢检测报告。 316不锈钢是一种高性能不锈钢材料，广泛应用于化工、石油、海洋工程、电力等领域。 为了确保316不锈钢的质量和性能，需要进行严格的检测。 华谨检测是一家专业的不锈钢检测机构，提供316不锈钢检测服务，下面将介绍华谨检测的316不锈钢检测内容和方法。 一、化学成分分析:化学成分分析是316不锈钢检测的重要内容，可以通过化学分析、光谱分析等方法进行。 二、物理性能测试:物理性能测试是316不锈钢检测的另一个重要方面，包括硬度测试、拉伸测试、冲击测试等。 华谨检测可以进行硬度测试、拉伸测试、冲击测试等，可以了解不锈钢的物理性能指标，如硬度、强度、韧性等。 三、耐腐蚀性能测试:耐腐蚀性能测试是316不锈钢检测的另一个重要方面，可以通过耐腐蚀性能测试了解不锈钢的耐腐蚀性能，如耐酸性、耐碱性、耐溶剂性等。 华谨检测可以进行耐腐蚀性能测试，了解不锈钢的耐腐蚀性能。 四、金相组织测试:金相组织测试是316不锈钢检测的重要内容，可以通过金相显微镜观察不锈钢的金相组织，了解不锈钢的组织结构和成分组成。 华谨检测可以进行金相组织测试，了解不锈钢的金相组织。 一般来说，316不锈钢检测的价格包括化学成分分析、物理性能测试、耐腐蚀性能测试、金相组织测试等方面。 总之，316不锈钢检测的价格因检测方法和服务提供商而异，具体价格需要联系相关服务提供商了解。 不锈钢，从我们大多数人的理解中就是不生锈的钢。 但是，大家需要注意，不锈钢同样还要耐腐蚀，特别是要耐酸耐碱的。 如果单独只是说不生锈，其实几乎所有的不锈钢都是符合要求的。 但是我们会发现，其实很多不锈钢的表面还是会看到铁锈，这就是其中的区别。 一、不锈钢的主要成分，大家需要了解清楚。 像不锈钢里面的主要成分是铁，然后还有其他的成分，分别是碳、镍、铬等成分。 而各种成分的比例不同，所出现的不锈钢的耐腐蚀能力就是完全不一样的。 这就是我们所常见到的202，304，316不锈钢了。 二、例如家庭中最常使用的不锈钢就是304的不锈钢和316的不锈钢。 它们对应中文名字分别是06Cr19Ni10和06Cr17Ni12Mo2。 大家仔细看看这两种不锈钢的中文名字，这时就会发现它们里面是含中含有的各种元素的比例是完全不同的。 三、304不锈钢和316不锈钢的差别。 其实304和316不锈钢，它们主要差别就是它的耐酸性能。 像316的耐酸能力是更强的，所以像很多工业的不锈钢管道，医用不锈钢，基本上都是采用的316。 而304是食品级的不锈钢，因为对于家庭使用来说，304的不锈钢已经完全满足要求了，而且是符合食品接触用不锈钢的。 总之，华谨检测提供全面的316不锈钢检测服务，包括化学成分分析、物理性能测试、耐腐蚀性能测试、金相组织测试等方面。 1、填写申请表:联系华谨检测工作人员确认检测标准，项目，签订委托书。 2、安排寄样:将样品快递或直接送至我司实验室。 3、产品检测:付款后实验室安排测试，出草稿报告。 4、确认草稿报告，发正式报告。 5、报告票据寄送服务，以及报告解读，售后服务。 以上是华谨检测关于316不锈钢检测服务的相关介绍，更多关于316不锈钢检测费用，标准，项目，周期等问题可咨询在线工程师或来电咨询。 (试验/检测周期、方法和步骤具体以工程师为准，如样品特殊可和工程师交流沟通样品特殊性，机构可为您设计合理的检测分析方案，节约您的时间)。

不锈钢的耐腐蚀性能.docx

不锈钢的耐腐蚀性能 所有金属都和大气中的氧气进行反应，在表面形成氧化膜。 如果保护层被破坏，下面的钢便开始锈蚀。 不锈钢的耐腐蚀性取决于铬，但是因为铬是钢的组成部分之一，所以保护方法不尽相同。 %时，钢的耐大气腐蚀性能显着增加，但铬含量更高时，尽管仍可提高耐腐蚀性，但不明显。 原因是用铬对钢进行合金化处理时，把表面氧化物的类型改变成了类似于纯铬金属上形成的表面氧化物。 这种紧密粘附的富铬氧化物保护表面，防止进一步地氧化。 这种氧化层极薄，透过它可以看到钢表面的自然光泽，使不锈钢具有独特的表面。 而且，如果损坏了表层，所暴露出的钢表面会和大气反应进行自我修理，重新形成这种氧化物"钝化膜"，继续起保护作用。 因此，所有的不锈钢元素都具有一种共同的特性，%以上。 普通碳钢与大气中氧，在金属表面形成过氧化膜，然后继续进行氧化，使锈蚀不断扩大，形成"千层糕"式的腐蚀物，直至烂穿。 不锈钢的不锈性与钢中铬含量有光。 钢中铬含量达到12%时，与大气接触，在不锈钢表面产生一层钝化膜(Cr2O3)，它是致密的富铬氧化物，有效地保护着不锈钢表面，特别是能防止进一步再氧化。 这种氧化膜极薄(只有几个微米)，头各国它可以看到钢表面的自然光泽，使不惜刚既有独特的表面。 若表面钝化膜一旦被破坏，钢中的铬与大气中的氧心生成钝化膜，继续起保护作用。

不锈钢板的耐腐蚀性能受哪些因素影响? - 无锡正英不锈钢供应

不锈钢板是一种常用的金属材料，具有优异的耐腐蚀性能，普遍应用于建筑、化工、食品加工等领域。 然而，不锈钢板的耐腐蚀性能受到多种因素的影响。 接下来无锡正英不锈钢有限公司的小编将从材料成分、表面处理、环境条件等方面探讨这些因素对不锈钢板耐腐蚀性能的影响。 首先，不锈钢板的耐腐蚀...。 首先，不锈钢板的耐腐蚀性能与其材料成分密切相关。 不锈钢板主要由铁、铬、镍等元素组成，其中铬元素是提高不锈钢耐腐蚀性能的关键因素。 当铬含量达到10.5%以上时，不锈钢板表面会形成一层致密的氧化铬膜，阻止氧、水和其他腐蚀介质的进一步侵蚀。 因此，不锈钢板的耐腐蚀性能随着铬含量的增加而提高。 其次，不锈钢板的表面处理对其耐腐蚀性能也有重要影响。 常见的表面处理方法包括酸洗、机械抛光和电化学抛光等。 酸洗可以去除不锈钢板表面的氧化皮和污染物，提高其耐腐蚀性能。 机械抛光和电化学抛光可以进一步提高不锈钢板的表面光洁度和平整度，减少腐蚀介质在表面的附着，从而提高其耐腐蚀性能。 此外，环境条件也是影响不锈钢板耐腐蚀性能的重要因素。 不锈钢板在不同的环境中表现出不同的耐腐蚀性能。 例如，在常温下，不锈钢板对大多数有机酸、无机酸和盐溶液具有良好的耐腐蚀性能。 然而，在高温、高压、强氧化性和还原性环境下，不锈钢板的耐腐蚀性能可能会下降。 因此，在选择不锈钢板时，需要根据具体的使用环境来确定其耐腐蚀性能要求。 此外，不锈钢板的晶体结构和热处理也会影响其耐腐蚀性能。 晶体结构的稳定性和均匀性对不锈钢板的耐腐蚀性能有重要影响。 热处理可以改善不锈钢板的晶体结构，提高其耐腐蚀性能。 综上所述，不锈钢板的耐腐蚀性能受到多种因素的影响，包括材料成分、表面处理、环境条件、晶体结构和热处理等。 了解这些因素对不锈钢板耐腐蚀性能的影响，有助于选择合适的不锈钢板材料，并采取适当的表面处理和热处理措施，以提高其耐腐蚀性能，延长其使用寿命。

不锈钢329!高耐腐蚀性与机械性能的理想选择-上海博虎实业

不锈钢329!高耐腐蚀性与机械性能的理想选择-上海博虎实业 不锈钢329是一种具有良好耐腐蚀性和机械性能的合金材料，主要成分包括铁、铬和镍。其化学成分中铬的含量通常在24%至26%之间，而镍的含量相对较低，这使得329不锈钢在某些极端环境下表现出优越的耐腐蚀能力。

佛山不锈钢盐雾测试耐腐蚀性检测

广州国检检测有限公司提供的佛山不锈钢盐雾测试耐腐蚀性检测，盐雾试验是一种主要利用盐雾试验设备所创造的人工模拟盐雾环境条件来考核产品或金属材料耐腐蚀性能的环境试验。它分为二大类，一类为天然环境暴露试验，另一类为人工加速模拟盐雾环境试验。盐雾测试是利用盐雾试

不锈钢的耐蚀性能

内容提示:不锈钢对各种环境中的耐腐蚀性能不锈钢的耐腐蚀性能一般随铬含量的增加而提高。 1.大气腐蚀不锈钢耐大气腐蚀基本上是随大气中的氯化物的含量而变化的。 因此，靠近海洋或其他氯化物污染源对不锈钢的腐蚀是极为重要的。 一定量的雨水，只有对钢表面的氯化物浓度起作用时才是重要的。 农村环境1Cr13、1Cr17和奥氏体型不锈钢可以适应各种用途，其外观上不会有显著的改变。 因此，... 不锈钢对各种环境中的耐腐蚀性能不锈钢的耐腐蚀性能一般随铬含量的增加而提高。 因此，在农村暴露使用的不锈钢可以根据价格，市场供应情况，力学性能、制作加工性能和外观来选择。 工业环境在没有氯化物污染的工业环境中，1Cr17和奥氏体型不锈钢能长期工作，基本上保持无锈蚀，可能在表面形成污膜，但当将污膜清除后，还保持着原有的光亮外观。 在有氯化物的工业环境中，将造成不锈钢锈蚀。 海洋环境1Cr13和1Cr17不锈钢在短时期就会形成薄的锈膜，但不会造成明显的尺寸上的改变，奥氏体型不锈钢如1Cr17Ni7、1Cr18Ni9和0Cr18Ni9，当暴露于海洋环境时，可能出现一些锈蚀。 锈蚀通常是浅薄的，可以很容易地清除。 0Cr17Ni12M02含钼不锈钢在海洋环境中基本上是耐腐蚀的。

论不锈钢的耐腐蚀性能,为什么表面不干净会降低耐蚀性能?

不锈钢的表面不清洁、不干净的话会降低其耐蚀性，为什么具体点就是304不锈钢焊接时不小心将焊渣弄到不锈钢母材区，进行NaCl溶液的浸泡和旋转实验时，焊渣及焊渣附近先发生了腐蚀，为什么或在一干净的不锈钢上写上粉笔字，发现在其上和附近优先发生腐蚀，为什么不锈钢表面 不锈钢或者就说成是抗腐蚀性。 腐蚀发生有两个因素，一个是腐蚀性，一个是电位。 粉笔那个就是电解中的问题，举个例子，电容是平行电场，你要是突然有个鼓还有腐蚀产物的问题，表面腐蚀后会形成腐蚀膜，有些是保护作用，阻止它继续腐蚀，如果是有脏或者缺陷。 前一个是应力腐蚀，后一个是电化学腐蚀 不锈钢也会生锈腐蚀的，所以要保持其耐蚀作用就需要保持表面的清洁。 不然表面的水分及其其他异金属颗粒都可以导致其产生腐蚀。 脏东西容易导致缝隙腐蚀、点蚀，在不锈钢腐蚀上都有讲。 金相显微镜 https:/www.sipmv.com/blog/2907/ 不锈钢的耐腐蚀性能 型号301-延展性好，用于成型产品。 也可通过机械加工使其迅速硬化。 焊接性好。 抗磨性和疲劳强度优于304不锈钢。 型号302-耐腐蚀性同304，由于含碳相对要高因而强度更好。 型号303-通过添加少量的硫、磷使其较304更易切削加工。 GB牌号为0Cr18Ni9。 型号309-较之304有更好的耐温性。 型号316-继304之后，第二个得到最广泛应用的钢种，主要用于食品工业和外科手术器材，添加钼元素使其获得一种抗腐蚀的特殊结构。 SS316则通常用于核燃料回收装置。 18/10级不锈钢通常也符合这个应用级别。 型号321-除了因为添加了钛元素降低了材料焊缝锈蚀的风险之外其他性能类似304。 400系列-铁素体和马氏体不锈钢 型号408-耐热性好，弱抗腐蚀性，11%的Cr，8%的Ni。 型号409-最廉价的型号(英美)，通常用作汽车排气管，属铁素体不锈钢(铬钢)。 型号410-马氏体(高强度铬钢)，耐磨性好，抗腐蚀性较差。 型号416-添加了硫改善了材料的加工性能。 也用于外科手术刀具，可以做的非常光亮。 型号430-铁素体不锈钢，装饰用，例如用于汽车饰品。 良好的成型性，但耐温性和抗腐蚀性要差。 最常见的应用例子就是"剃须刀片"。 常用型号有三种:440A、440B、440C，另外还有440F(易加工型)。 600系列-马氏体沉淀硬化不锈钢。 型号630-最常用的沉淀硬化不锈钢型号，通常也叫17-4;17%Cr，4%Ni。 Z三目正置金相显微镜各种不锈钢的耐腐蚀性能 304是一种通用性的不锈钢，它广泛地用于制作要求良好综合性能(耐腐蚀和成型性)的设备和机件。 302不锈钢实质上就是含碳量更高的304不锈钢的变种，通过冷轧可使其获得较高的强度。 302B是一种含硅量较高的不锈钢，它具有较高的抗高温氧化性能。 303Se不锈钢也用于制作需要热镦的机件，因为在这类条件下，这种不锈钢具有良好的可热加工性。 较低的碳含量使得在靠近焊缝的热影响区中所析出的碳化物减至最少，而碳化物的析出可能导致不锈钢在某些环境中产生晶间腐蚀(焊接侵蚀)。

表面处理对不锈钢的耐腐蚀性有何影响?_介质

表面处理对不锈钢的耐腐蚀性有何影响?_介质 母婴健康历史军事美食文化星座专题游戏搞笑动漫宠物 不锈钢钝化液厂家 表面处理对不锈钢的耐腐蚀性有着重要的影响，它可以显著改善不锈钢的耐腐蚀性能，延长其使用寿命，并提高其在各种环境中的稳定性和可靠性。 首先，表面处理能够形成一层保护性的氧化膜或钝化膜，有效隔离了不锈钢表面与外界介质的接触，防止了氧化、腐蚀的发生。 这种保护膜能够防止水、氧气、酸碱等腐蚀介质对不锈钢表面的侵蚀，从而提高了不锈钢的耐腐蚀性。 其次，表面处理还能够改善不锈钢表面的光洁度和平整度，减少表面缺陷和微观结构不均匀性，降低了腐蚀介质对表面的侵蚀能力。 光滑平整的表面能够减少腐蚀介质在表面上的附着和渗透，从而提高了不锈钢的耐腐蚀性。 此外，表面处理还可以改变不锈钢表面的化学性质，使其具有更好的耐腐蚀性。 例如，通过钝化处理，可以形成一层致密的氧化膜，提高了不锈钢表面的化学稳定性和抗腐蚀性能。
