在建筑设计和施工中，CAD软件是不可或缺的工具，它提供了一种可视化的方式来表达设计意图，其中剖面图和立面图是两种常见的图形表示方式，它们在表达建筑空间和结构方面各有侧重。，剖面图通常展示建筑物的垂直方向，即从地面到屋顶或天花板的剖切视图，它强调了建筑的结构和内部空间布局，帮助设计师和客户理解建筑的高度和楼层功能，剖面图可以清晰地显示墙体、梁、柱等结构元素，以及它们之间的连接关系，对于评估建筑的承重能力和稳定性至关重要。，与剖面图不同，立面图则专注于建筑物的水平方向，即从一侧到另一侧的透视图，它展示了建筑的外观和与周围环境的互动，包括窗户、门、阳台和其他外部特征，立面图有助于传达建筑的风格和外观特征，同时也能展示建筑与周边环境的关系。，剖面图和立面图虽然都用于表达建筑设计，但它们关注的维度不同，剖面图更注重结构的强度和稳定性，而立面图则更注重建筑的美学和与环境的协调。

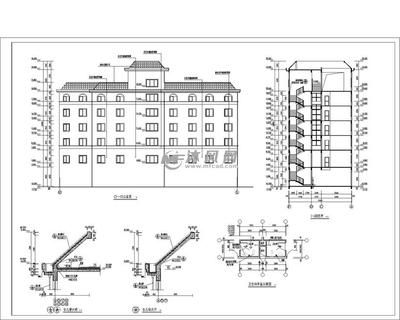

剖面图与立面图的区别

在建筑设计和工程制图中，剖面图和立面图是两种常见的图纸类型，它们各自有不同的用途和表现形式。以下是它们的主要区别：

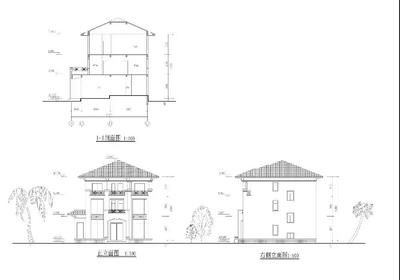

定义

• 剖面图：剖面图是通过对建筑物或结构进行垂直切割，并展示其内部结构和构造的图纸。它通常沿着特定的切割线绘制，可以显示建筑物或结构的墙体、地板、梁柱、楼梯、管道等内部构造和布局。
• 立面图：立面图是从建筑物或结构的某一侧面或多个侧面绘制的平面图。它通常以垂直方向为主，展示了建筑物或结构的外观、形状、尺寸、窗户、门、立柱等细节。立面图可以显示建筑物或结构的外观特征，如墙面装饰、立面布局和建筑风格等，并提供了一个立体感的视图。

表现内容

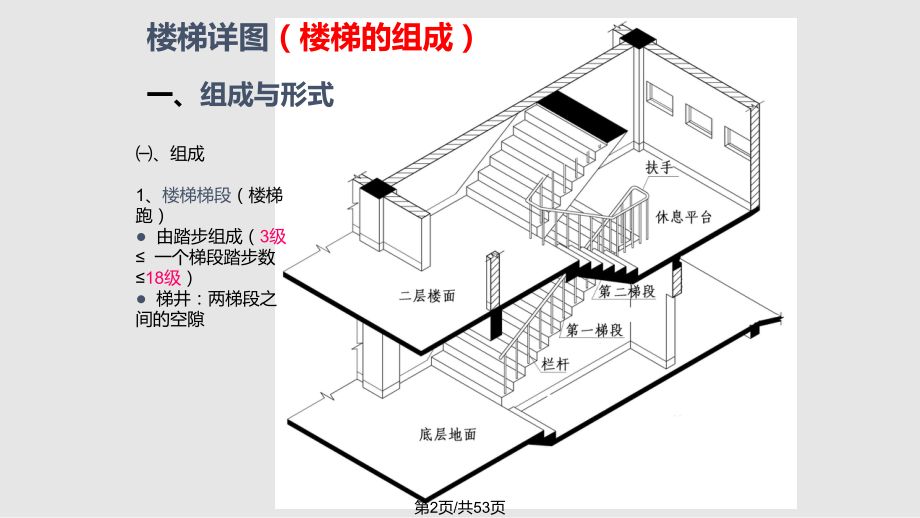

• 剖面图：剖面图主要反映建筑内部的结构构造、垂直方向的分层情况、各层楼地面、屋顶的构造及相关尺寸、标高等。它能够展示建筑物内部的复杂结构和细节，如楼梯、管道、梁柱等。
• 立面图：立面图主要反映建筑物的外观特征，包括墙面装饰、立面布局和建筑风格等。它展示了建筑物的外部形态和细节，如窗户、门、立柱等。

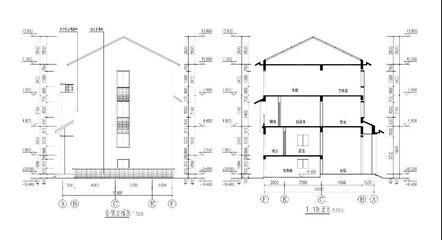

制作方法

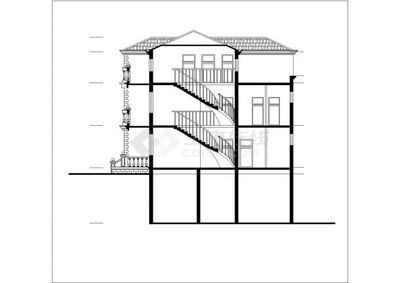

• 剖面图：剖面图通常是通过在建筑物或结构的某个位置进行垂直切割，然后将切割后的内部结构投影到平面上绘制而成。它可以展示建筑物内部的复杂结构和细节。
• 立面图：立面图是通过从建筑物或结构的某一侧面进行投影绘制而成。它可以展示建筑物的外部形态和细节。

应用场景

• 剖面图：剖面图常用于建筑设计、工程制图、地质学、医学等领域。在建筑设计中，剖面图可以展示建筑物的结构和布局；在工程中，剖面图可以显示设备的内部构造；在地质学中，剖面图可以揭示地层的组成和分布；在医学中，剖面图可以展示人体器官的位置和结构。
• 立面图：立面图主要用于建筑设计和施工中，用于展示建筑物的外观特征和细节。它可以帮助设计师和施工人员更好地理解和实现设计意图。

通过以上对比，可以看出剖面图和立面图在表现内容、制作方法和应用场景等方面都有明显的区别。它们

剖面图在医学中的应用案例

立面图如何影响建筑设计

剖面图与平面图的区别

立面图在施工中的具体作用

1立面图、剖面图的区别立面图、剖面图的区别可以形象的帮我表达出立面图、剖面图的区别吗?可以的话举一个实例来加以解说。 (*^__^*)嘻嘻……立面图和剖面图在展示建筑物或结构的不同方面和特征时有着不同的意义和用途。 立面图是从建筑物或结构的某一侧面或多个侧面绘制的平面图。 它通常以垂直方向为主，展示了建筑物或结构的外观、形状、尺寸、窗户、门、立柱等细节。 立面图可以显示建筑物或结构的外观特征，如墙面装饰、立面布局和建筑风格等，并提供了一个立体感的视图。 剖面图是通过对建筑物或结构进行垂直切割，并展示其内部结构和构造的图纸。 它通常沿着特定的切割...。 1个回答 私信TA立面图和剖面图在展示建筑物或结构的不同方面和特征时有着不同的意义和用途。 它通常沿着特定的切割线绘制，可以显示建筑物或结构的墙体、地板、梁柱、楼梯、管道等内部构造和布局。360问答2016-03-302【1人回答】立面图.剖面图.的区别?是不是都在CAD制作的?还有剖面图和平面图的区别?主要是反映的一些有装饰部分的内部结构和施工方法. 也就是说把立面的东西切开了，你看见的是它的里面. 平面是反映的空间的分布和家具等的摆放，以及和空间的关系等. 立面图和剖面图有什么区别 王小萌:立面图就是把建筑的立面用水平投影的方式画出的图形，主要应表示的内容体现建筑造型的特点，要选择绘制代表性的立面。 剖面图是用剖切平面在建筑平面图的横向或纵向沿建筑物的主要入口，窗洞口，楼梯等位置上将建筑物假想的垂直剖开，然后移去不需要的部分，再把剩余的部分按某一水平方向进行投影而绘制的图形，主要是反映建筑内部层高、层数不同、内外空间比较复杂的部位，这是立面和平面无法表达清楚的。 赞(7)立面图.剖面图.的区别是不是都在CAD制作的还有剖面图和平面图的区别 才佳圆:通俗的说立面图就是你站在一堵墙的对面所看见的墙上的东西，你把这些东西反映在图纸上就叫立面图.剖面图分横剖和立剖主要是反映的一些有装饰部分的内部结构和施工方法.也就是说把立面的东西切开了，你看见的是它的里面.平面是反映的空间的分布和家具等的摆放，以及和空间的关系等.这些都是用CAD来制作的. 风景园林CAD中立面图和剖面图有什么具体区别 Kisum:你可以想像一个苹果，立面图看到的就是在纸上画一个红色或者绿色的物体，一刀在苹果中间竖着切开，会看到白色的断面，还有里面的核之类的，这就是剖面图。 具体到一个图纸中，因为各种图纸的构造复杂程度不同，可能需要多个剖面图，就像苹果，在中间切可以让你了解中间部位各种尺寸以及构件，往外切一点就可以让你了解其他部位各种尺寸及构件打这么多，真累立面图和剖面图的区别是什么 陌上花早:施工图由平面图和立面图组成。 平面图是初步设计方案，也就是总体布局。 包括顶面布局图，地面布局图和平面布局图，插座布局图，电路布局图。 立面图则是后期开始装修时的局部图，例如电视背景墙的立面图，沙发背景墙的立面图，衣柜立面图，等等。 我想楼主一定听明白了吧，呵呵。 立面图.剖面图.的区别是不是都在CAD制作的还有剖面图和平面图是不是一样 CAD删除源文件后图片不显示了怎么办如果我们在CAD里面插入了一个图，然后后来把本地的源文件删了，CAD软件的图不显示出来了，怎么办下面就跟小溜一起来看看吧。 CAD在现代工程领域中扮演着至关重要的角色，而CAD软件中的拉伸功能更是其中一个不可或缺的工具。 拉伸功能通过改变物体的尺寸，帮助工程师和设计师更精准地呈现并调整他们的设计。 本文将深入探讨CAD拉伸功能在不同领域的应用，一起来看看吧。www.3d66.com2021-02-033建筑剖面图建筑剖面图，指假想用一个或一个以上的铅垂剖切平面剖切建筑物，得到的剖面图称为建筑剖面图，简称剖面图。 建筑剖面图用以表示建筑内部的结构构造、垂直方向的分层情况、各层楼地面、屋顶的构造及相关尺寸、标高等。 剖切的位置常取楼梯间、门窗洞口及构造比较复杂的典型部位。 剖面图的数量，则根据房屋的复杂程度和施工的实际需要而定。 扩展资料剖面图的图示内容 1、定位轴线应注出被剖切到的各承重墙的定位轴线及与平面图一致的轴线编号和尺寸。 2、图线室内外地坪线用加粗实线表示;地面以下部分，从基础墙处断开，另由结构施工图表示。 剖面图的比例应与平面图、立面图的比例一致:(1)比例小于1:50的剖面图，可不 一直在路上2023-09-0512:28:22edu.iask.sina.com.cn2023-09-054剖面图的意思|剖面图是什么意思发音(Pronunciation):pōumiàntú 基本含义(BasicMeaning):剖面图是指将物体或建筑物的截面图表达出来，以展示其内部结构或特征。 详细解释(DetailedExplanation):剖面图是一种用于描述物体或建筑物内部结构的图形表达方式。 使用场景(UsageScenarios):剖面图常常在建筑、工程、地质学、医学等领域中使用。 在建筑设计中，剖面图可以展示建筑物的结构和布局;在工程中，剖面图可以显示设备的内部构造;在地质学中，剖面图可以揭示地层的组成和分布;在医学中，剖面图可以展示人体器官的位置和结构。 故事起源(StoryOrigin):剖面图一词源于中国古代的绘图技法。 在古代，人们常常使用绘图来记录和传递知识。 随着科技的发展，剖面图成为一种重要的绘图方式，被广泛应用于不同领域。 成语结构(StructureoftheIdiom):剖面图是一个由两个词组成的成语，没有特定的结构。 例句(ExampleSentences): 1.这个建筑设计师经常使用剖面图来展示他的设计理念。 2.在地质考察中，剖面图是重要的工具之一。 3.这本书使用了大量的剖面图来解释机械原理。 记忆技巧(MemoryTechniques):可以将剖面图与"切开"、"展示内部"等意象联系起来，帮助记忆其基本含义和用法。 延伸学习(ExtendedLearning):可以学习更多关于绘图技法和建筑设计的知识，了解更多应用剖面图的领域和方法。 2.初中生:我喜欢看科幻小说，里面经常有剖面图展示未来科技的奇妙世界。 3.高中生:在学习地理的时候，我们使用剖面图来了解地球的内部构造。 4.大学生:在建筑设计课上，我们需要用剖面图来展示自己的设计方案。m.chazidian.com2023-12-145请问剖面图和立面图有什么区别?我是学园林的,老师让画,但我觉得...请问剖面图和立面图有什么区别?我是学园林的，老师让画，但我觉得两种图很像》能能给图比较文字抽象立面图是把建筑的立面用水平投影的方式画出的图形，主要应表示的内容体现建筑造型的特点，要选择绘制代表性的立面。剖面图是用剖切平面在建筑平面图的横向或纵向沿建筑物的主要入口，窗洞口，楼梯等位置上将建筑物假想的垂直剖开，然后移去不需要的部分，再把剩余的部分按某一水平方向进行投影而绘制的图形，主要是反映建筑内部层高、层数不同、内外空间比较复杂的部位，这是立面和平面无法表达清楚的。立面图主要要表达清楚以下... 1个回答360问答2017-09-186剖面图和立面图的区别剖面图和立面图的区别剖面图和立面图在图示方法、图示内容等方面存在区别。 立面图指的是正对着房屋建筑正面投影所得的图，称之为立面图。 也就是说，立面图所展现出来的是房屋外形、外貌特征，相当于房屋的外在。 立面图可以从不同的角度来观察房屋的外表，如果是从正面观察所描绘的图则叫做正立面图，如果是从背面或不同方位描绘的图，则叫做侧立面图或东、西、南、北立面图。 剖面图的图示方法是利用假想的方式，透视房屋内部结构形状、布局、材料等，...。 1个回答 私信TA剖面图和立面图在图示方法、图示内容等方面存在区别。 剖面图的图示方法是利用假想的方式，透视房屋内部结构形状、布局、材料等，可让人更为直观地了解到内部构造的概况以及更多的局部细节。 通常剖面图要对细节做详细的描绘和文字解说，让人更深入了解房屋构造，相当于假想房屋被剖开后的内部设计。 立面图的比例较小，无法将房屋的外部每个细节都表现出来，比如阳台栏杆、门窗装饰等，所以一般对细节部分是画出一两个当作是代表，其它相同的细节则通过简化轮廓线条来表示，涉及到其它需要说明的内容，另外配有详图和文字。 对于对称式的房屋结构或者是无法平行投影面的房屋，都能采用不同的方法将它们表示在图纸上。 立面图要画出和标注出房屋外部的大致轮廓，其细节也不可忽略。 如室外地面线、楼梯、门窗、阳台、预留空洞、雨水管或其它的房屋构件。360问答2013-07-017立面图、剖面图的区别立面图、剖面图的区别可以形象的帮我表达出立面图、剖面图的区别吗?可以的话举一个实例来加以解说。 (*^__^*)嘻嘻……立面图:就是我们可以直接观察到的建筑或物体的外表面的形状图案，就比如:一个电冰箱，我们站在它前面可以看到它的外表面颜色，上面的装饰，手柄。 剖面图:是反应内部结构的。 比如建筑物就是反应它内部的空间是多高墙有多厚内部是大空间还是小空间比如机械零件的内部构造就拿电冰箱说。 剖面就是反应电冰箱内部有几层电冰箱的壁有多厚电冰箱壁的材质是什么。 这就是立面与剖面的区别。 立面图:就是我们可以直接观察到的建筑或物体的外表面的形状图案，就比如:一个电冰箱，我们站在它前面可以看到它的外表面颜色，上面的装饰，手柄。 电子显示器。360问答2013-03-098立面图 剖面图 区别立面图剖面图区别平面图由上往下俯瞰，整个建筑从中间剖切，画出内部的墙体及主要体干，标明尺寸，及标高，标明任何水平间距尺寸，让施工者一目了然，立面是这栋建筑直观表现在眼前的所能看到的图示，分别从不同方 平面图由上往下俯瞰，整个建筑从中间剖切，画出内部的墙体及主要体干，标明尺寸，及标高，标明任何水平间距尺寸，让施工者一目了然，立面是这栋建筑直观表现在眼前的所能看到的图示，分别从不同方位描述，相应的标高，尺寸标全，剖面图是将建筑竖向剖切，断面表示清楚，包括可视的楼梯等要详细，标明尺寸，剖面图应选比较复杂的地方剖，以便详细说明。 剖面图:是反应内部结构的。 比如建筑物就是反应它内部的空间是多高墙有多厚内部是大空间还是小空间比如机械零件的内部构造就拿电冰箱说。 剖面就是反应电冰箱内部有几层电冰箱的壁有多厚电冰箱壁的材质是什么。 房屋各层，用水平的面在窗子标高处切开，抛去以上部分，从上往下看见切口及室内各个建筑构件和不同功用房间的布置以及摆设家具，标明它们的平面位置、尺寸及相互关系，这种图形叫平面图。 切口轮廓用粗线示出，其它轮廓用细线示出。 平面图上有该层标高，房屋长、宽两个方向的各种尺寸。 房屋用垂直面在恰当地方切开，留左边部分，自右向左能看见的屋内各层的情况，示出各个构件的位置、尺寸及相互关系及各层标高。 只绘出看得见的轮廓用细线示出。 4.1.8根据室内设计在平面中标明所视立面的常用制图方式，本标准增加了内视符号，规定其画法和用法，并做示例。 其他情况如:相邻90°的两个方向、三个方向，可用多个单面内视符号或一个四面内视符号表示，此时四面内视符号中的四个编号格内，设计人可在要表示的方向格内注写两或三个编号，其余为空格即可。360问答2010-03-059剖面图与断面图-202308221.pptx在剖面图下方，用相同阿拉伯数字来编号。 11222-2剖面图1-1剖面图剖切位置线投射方向线线型被剖切面切到部分轮廓线用粗实线绘制，剖切面后可见部分用中实线绘制。 剖面图画法第5页第6页常用建筑材料图例第7页剖面图分类及画法1，按剖切平面不一样来分1)单一剖切面2)多种互相平行剖切面3)相交剖切面第8页2，按剖切范围分1)全剖2)半剖 3)局部剖第9页用一种剖切平面剖切适用于表达内部有不可见轮廓线物体。 画出断面后，还应画出断面后可见轮廓线。 一般不画虚线。 应先看懂物体内外形状，并确定剖切面与物体截交线和断面。 2-21122剖切面1-1截交线断全剖第10页[例] 画房屋全剖面图(平面图)11先用粗实线画断面轮廓线，再用细实线画断面下列可见轮廓线，门线为中粗线。 1-1剖面图C1C1C2M1M2M2房屋全剖第11页用一种剖切平面剖切(半剖)适用于内外形状都要表达并且对称物体。 以对称线为界，左右对称图形，左半边画外形图，右半边画剖面图;外形图一般省略虚线。 主视图图形左右对称，以点划线为界，左半边画视图，右半边画剖面图上下对称图形，上半边画外形图，下半边画剖面图。 半剖1-1剖面图11222-2剖面图第12页第13页用两个或两个以上平行剖切面剖切(阶梯剖)适用于有不一样构造、且其中心线排列在互相平行平面上物体。 剖切平面转折处不应画交线。 1111111-1剖面图用两个或两个以上互相平行剖平面，通过其中心线去剖切物体，注意必须标注。 剖切平面阶梯剖第14页第15页用两个相交剖切面剖切(旋转剖)适用于轴线相交且交线垂直于某一投影面物体。 画剖面图时，应将不平行于投影面部分旋转到与V面平行后再进行投射。 333本例用两个相交剖切面来剖切物体(一种剖切平面平行于V面，另一种剖切平面垂直于H面，其交线垂直于H面)。 剖面图应加以标注， 应在图名后注明"展开"字样。 剖面图不应画剖切平面转折交线。 baa+b3-3剖面图(展开)旋转剖第16页局部剖面图局部剖面图用波浪线与外形视图分开，波浪线不应和图样上其他图线重合，也不能超出轮廓线。 下面二例不能用半剖。 为了表达内外形状，能够采取局部剖面图。 局部剖面图:用剖切平面局部地剖开物体所得剖面图。 局部剖波浪线波浪线第17页杯形基础局部剖面图局部剖面全剖面下例是杯形基础，主视图为全剖面图，俯视图用局部剖面图，表白基础内部钢筋配备情况。 钢筋局部剖第18页 分层剖切分层剖切剖面图，应按层次以波浪线将各层隔开，波浪线不应与任何图线重合。 顶棚粉刷木板条次龙骨主龙骨(最顶部)钢板网面层粉刷(最底部)分层剖切[例]用分层剖切办法表达顶棚粉刷。 第19页第20页剖视练习1剖视练习1将V、W投影改为合适剖面图。 相贯线是双曲线弄清形体内外形状和特性第23页剖视练习2(续)剖视练习2(续)V、W投影采取半剖面图(外形部分不画虚线)可省略标注第24页剖视练习3剖视练习3补绘1-1剖面图。 22112-21-1(雨蓬挑出宽度与第一级台阶踢面平齐)第25页旋转剖视练习4剖视练习4(旋转剖)补绘1-1旋转剖面图。 1111-11第26页断面图1-12-23-3123123断面图形成用剖切平面将物体剖切后，仅画出断面图形。 断面图剖切位置线是6-10mm粗实线，投射方向由编号注写位置来表达。 当物体有多种断面图时，断面图应按剖切次序排列。 断面轮廓线为粗实线，并在内缘画出材料图例，当断面较薄时可涂黑。 3.中断断面图:断面图画在投影图中断处。 适用于具有单一断面较长杆件及型钢。 9个6件琉璃花格续680第33页建筑形体投影图读法读图基本要求 1.投影关系:长、宽、高三等标准; 2.形体分析:主要读图办法，多用于叠加型组合体; 3.线面分析:辅助读图办法，多用于切割型组合体; 4.体现办法:基本投影图、辅助投影图、剖面图、断面图等; 5.尺寸标注:确定形体形状、大小第34页读图基本办法 先形体分析后线面分析，先整体后局部，先外部后内部，先图样分析后尺寸分析。www.renrendoc.com2023-08-2210什么叫建筑立面图建筑立面图，是指在与建筑物立面平行的铅垂投影面上所做的投影图。 其中反映主要出入口或比较显著地反映出房屋外貌特征的那一面立面图，称为正立面图。 其余的立面图相应称为背立面图，侧立面图。 通常也可按房屋朝向来命名，如南北立面图，东西立面图。 建筑立面图大致包括，南北立面图，东西立面图四部分，若建筑各立面的结构有丝毫差异，都应绘出对应立面的立面图来诠释所设计的建筑。 建筑立面图的比例与平面图一致，常用1:50，1:100，1:200的比例绘制。 一、建筑立面的图示内容应包括以下: 1、表达房屋外墙面上可见的全部内容，如散水、台阶、雨水管、花池、勒角、门头、门窗、雨罩、阳台、檐口等，以及屋顶的构造形式。 2、表明建筑物外形高度方向的三道尺寸。 及建筑物总高度、分层高度和细部高度。 本建筑物的总高度为24.95m，层高为3m，，室内外高差为450mm，窗台高为900mm等。 3、表明各部位的标高，便于查找高度上的位置。 4、表明首尾轴线号。 墙各部位建筑装饰材料做法，浅蓝灰色面砖饰面。 5、表明局部或外墙索引。 表明门窗的式样及开启方式。 6、标注两端外墙定位轴线;书写图名与比例。 7、标注详图索引符号和必要的文字说明。 8、表明外墙面上各种构配件、装饰物的形状、用料和具体做法。 二、建筑立面图的命名方式如下: 1、用朝向命名:建筑物的某个立面面向那个方向，就称为那个方向的立面图。 2、按外貌特征命名:将建筑物反映主要出入口或比较显著地反映外貌特征的那一面称为正立面图，其余立面图依次为背立面图、左立面图和右立面图。 3、用建筑平面图中的首尾轴线命名:按照观察者面向建筑物从左到右的轴线顺序命名。 【免责声明】比地招标网发布此文目的在于分享和传播，对文中陈述、观点判断保持中立，不对所包含内容的准确性、可靠性或完整性提供任何明示或暗示的保证。www.bidizhaobiao.com2023-04-1411建筑中什么叫立面图、截面图、剖面图?有什么不同建筑中什么叫立面图、截面图、剖面图?有什么不同详细点、最好配些例子立面图、截面图和剖面图是建筑设计和制图中常用的术语，它们各自有不同的含义和用途。 立面图是把建筑的立面用水平投影的方式画出的图形，主要应表示的内容体现建筑造型的特点，要选择绘制代表性的立面。 立面图是从正对着方向看到的形状，房屋长、高，层数、门、窗、各种装饰线并示出外墙面材料、色彩，注出各层标高等，只绘出看得见的轮廓线。 截面图就是截取某一面的详图!剖面图是用剖切平面在建筑平面图的横向或纵向沿建筑物...。 1个回答 私信TA立面图、截面图和剖面图是建筑设计和制图中常用的术语，它们各自有不同的含义和用途。 截面图就是截取某一面的详图!剖面图是用剖切平面在建筑平面图的横向或纵向沿建筑物的主要入口，窗洞口，楼梯等位置上将建筑物假想的垂直剖开，然后移去不需要的部分，再把剩余的部分按某一水平方向进行投影而绘制的图形，主要是反映建筑内部层高、层数不同、内外空间比较复杂的部位，这是立面和平面无法表达清楚的。 房屋用垂直面在恰当地方切开，留左边部分，自右向左能看见的屋内各层的情况，示出各个构件的位置、尺寸及相互关系及各层标高。 只绘出看得见的轮廓用细线示出。 剖面图上只标出房屋的宽和高。360问答2013-05-2712轴立面图是什么意思(什么叫立面图)1、建筑立面图:建筑物外墙在平行于该外墙面的投影面上的正投影图，是用来表示建专筑物的外貌，并表属明外墙装饰要求的图样。 2、表示方法主要有以下两种:(1)对有定位轴线的建筑物，宜根据两端定位轴线编注立面图名称;(2)无定位轴线的立面图，可按平面图各面的方向确定名称。 3、也有按建筑物立面的主次，把建筑物主要入口面或反映建筑物外貌主要特征的立面称为正立面图，从而确定背立面图和左、右侧立面图。edu.iask.sina.com.cn2023-03-2013楼房建筑剖面图和轴立面图区别是什么?楼房建筑剖面图和轴立面图区别是什么?这两张图显示的数据差不多，但是又不够详细，放线员用得着吗?立面图:就是我们可以直接观察到的建筑或物体的外表面的形状图案，就比如:一个电冰箱，我们站在它前面可以看到它的外表面颜色，上面的装饰，手柄。 剖面图:是反应内部结构的。 比如建筑物就是反应它内部的空间是多高墙有多厚内部是大空间还是小空间比如机械零件的内部构造就拿电冰箱说。 剖面就是反应电冰箱内部有几层电冰箱的壁有多厚电冰箱壁的材质是什么。 这就是立面与剖面的区别。 这两张图显示的数据差不多，但是又不够详细，放线员用得着吗? 立面图:就是我们可以直接观察到的建筑或物体的外表面的形状图案，就比如:一个电冰箱，我们站在它前面可以看到它的外表面颜色，上面的装饰，手柄。 电子显示器。360问答2013-07-1114什么是剖面图?剖面图有哪几种?分别用于什么情况?什么是剖面图?剖面图有哪几种?分别用于什么情况?什么是剖面图?剖面图有哪几种?分别用于什么情况?假想用一个剖切平面在形体合适的位置剖开，移走观察者和剖切平面之间的部分，将剩余的部分投射到投影面上所得到的投影图称为剖面图。 剖面图分为全剖面图、半剖面图、局部剖面图、阶梯剖面图和旋转剖面图。 1.全剖面图全剖面图用于不对称或者虽然对称但外部形状简单、内部结构比较复杂的形体。 2.半剖面图半剖面图用于左右对称或前后对称，且外形比较复杂的形体。 3.局部剖面图局部剖面图适用于内外结构都需要表达、且又不具备对称条...。 假想用一个剖切平面在形体合适的位置剖开，移走观察者和剖切平面之间的部分，将剩余的部分投射到投影面上所得到的投影图称为剖面图。 3.局部剖面图局部剖面图适用于内外结构都需要表达、且又不具备对称条件或仅局部需要剖切的形体。 4.阶梯剖面图当形体内部的形状比较复杂，且又分布在不同层次上时，可采用两个或两个以上相互平行的剖切平面对形体进行剖切，然后将各剖切平面所剖到的形状同时画在一个剖面图中。 5.旋转剖面图旋转剖面图适用于内外主要结构具有理想的回转轴线的形体，而轴线恰好又是两剖切面的交线。360问答2022-05-1415剖面图的概念与画法.PPT剖面图的概念与画法.PPT，6.旋转剖面三、剖面图的标注用剖切位置线表示剖切平面的位置剖切后的投影方向用垂直于剖切位置线的短粗线来表示剖切符号的编号用阿拉伯数字按顺序连续编排，注写在投影方向线的端部断面图一、断面图的概念与画法二、断面图的几种处理方式一、断面图的概念与画法1.断面图的产生2.剖面图与断面图的区别1.断面图的产生断面图221—12—2112.剖面图与断面图的区别2—2断面图剖面图1—11—12—211112222二、断面图的几种 免费在线预览全文6.旋转剖面三、剖面图的标注用剖切位置线表示剖切平面的位置剖切后的投影方向用垂直于剖切位置线的短粗线来表示剖切符号的编号用阿拉伯数字按顺序连续编排，注写在投影方向线的端部断面图一、断面图的概念与画法二、断面图的几种处理方式一、断面图的概念与画法1.断面图的产生2.剖面图与断面图的区别1.断面图的产生断面图221—12—2112.剖面图与断面图的区别2—2断面图剖面图1—11—12—211112222二、断面图的几种处理方式1.断面图画在投影图之外2.断面图直接画在投影图轮廓线之内3.断面图直接画在杆件短开处1.断面图画在投影图之外空腹鱼腹式吊车梁2.断面图直接画在投影图轮廓线之内厂房的屋面平面图墙壁上装饰的断面图2.断面图直接画在投影图轮廓线之内(a)角钢断面图(b)工字型钢断面图3.断面图画在杆件断开处3.断面图画在杆件断开处简化画法一、对称画法二、相同要素省略画法三、折断省略画法1.对称画法(一)(b)一半画法(c)四分之一画法1.对称画法(二)2.相同要素省略画法(一)个2.相同要素省略画法(二)8件琉璃花格3.折断的省略画法AAAA建筑形体投影图的读法一、读图前应掌握的基本知识二、读图的基本方法和步骤一、读图前应掌握的基本知识1.掌握三面投影关系，即长对正、高平齐、宽相等的关系，了解建筑形体的长、宽、高三个方向和上、下、左、右、前、后六个方向在形体投影图上的对应位置。 2.熟练掌握基本形体的投影特点及其读图方法，并能对建筑形体进行形体分析。 3.掌握各种位置的线、平面、曲面以及截交线、相贯线的投影特点，能进行线面分析。 4.掌握形体的各种表达方法，即掌握单面、两面、三面、多面投影图，辅助投影图，剖面图，断面图等的特性和画法。 5.掌握尺寸注法，并能用尺寸配合图形，来确定建筑形体的形状和大小。 二、读图的基本方法和步骤一、形体分析法形体分析法是看组合体视图的基本方法。 把比较复杂的视图，按线框分成几个部分，运用三视图的投影规律.分别想各形体的形状及相互连接方式，最后综合起来想出整体。 二、线面分析法运用线、面的投影规律，分析视图中图线和线框所代表的意义和相互位置，从而看懂视图的方法，称为线面分析法。 [例题1]试根据建筑形体的V、W投影，补画H投影[例题2]试阅读化污池的两面投影，并补画W投影一、形体分析四棱柱四棱柱六块梯形块楔形块二、确定安放位置、投影方向和视图数量~主视图投影方向三、画投影图三、画投影图肋式杯形基础作图步骤:1.布图、画底板2.画中间四棱柱3.画六块梯形肋板4.画楔形杯口5.检查并完成全图投影选择一、选择投影数量二、选择正立面图一、选择投影数量1.用一个投影表达的物体2.用二个投影表达的物体3.用三个投影表达的物体4.用多面投影表达的物体5.用镜像方法表达的物体1.用一个投影表达的物体2.用二个投影表达的物体门轴铁脚门轴铁脚3.用三个投影表达的物体踏面踢面台阶4.用多面投影表达的物体右侧立面图背立面图5.用镜像方法表达的物体平面图平面图镜像镜面二、选择正立面图建筑立面图台阶立面图建筑形体的尺寸标注一、尺寸的种类二、标注尺寸的步骤三、尺寸配置定位尺寸总体尺寸定形尺寸一、尺寸的种类定形尺寸二、标注尺寸的步骤定位尺寸二、标注尺寸的步骤总体尺寸二、标注尺寸的步骤二、标注尺寸的步骤三、尺寸配置尺寸标注要齐全。 尺寸应该尽可能标注在图形轮廓线外面。 尺寸应该标注在反应形体特征的视图上。文档投稿赚钱网2019-09-1316CAD 立面图解析赞(2)CAD卧室立面图求客厅CAD立面图，卧室CAD立面图，卫生间CAD立面图，3张。 〖装潢装饰*门窗定制〗姚双军:室内的立面是要根据平面和顶面以及风格综合考虑的，这样生搬硬套的直接找未必能适合呀，放几个立面做个掺考吧，可以自己画画 赞(2)CAD立面图有哪些 竹戏博弈雅:立面图分几种:一种是正立面，就是你要画的图垂直放在你面前，你所看到的样子;侧立面就是你要画的东西从正面90度的方向看过去的样式;再有就是剖立面，就是你要画的东西从一个方向剖开内部的样式。 赞(1)什么是CAD立面图 你家二公子:用CAD这个软件做的立面图CAD的施工图大体分为平面图，立面图，节点大样图，平面图就是指从下往下看的类似3dmax的顶视图，立面图，是指在房间内部看四周的墙体生成的图样，类似3dmax的前、后、左、右视图生的图样。 节点大样图就是指对一些施工比较复杂的地方，用放大比例的方式来解释。 赞(19) CAD立面图库 求客厅CAD立面图，卧室CAD立面图，玄关CAD立面图，3张。 阿支:亲，如果要设计方案需要打底50分的哦，另外还有你家房间的总尺寸 谁有CAD立面图库和欧式立面图库 Hh:是不是天正的图库我有天正的图库，CAD的就只有平面图库，没有立面的 赞(3)CAD立面图库! 欣意装饰:到这里去找，多的很。 赞(1)CAD立面图库。 庇护:我这有啊，可以给你，分有些少啊!嘿嘿 CAD立面图 谭谭:什么意思，要立体图么，还是怎么CAD教程解析 Memphis:什么意思呢看不明白~~你是要学CAD吗到自学网先看懂基础教程，掌握基础的命令，这个很重要。 赞(5)CAD立面图 茉莉雨ly:如下:操作设备:戴尔灵越7400操作系统:Win10操作软件:cad20171、首先，我们打开CAD平面布局图。 2、用XL+空格，做出需要画的立面辅助线，这里以电视墙一面做例子，任取一横向辅助线做地平线，用O偏移层高，这里我以2800mm为层高。 3、用偏移做出两侧的墙体200mm，地面抬升50mm，吊顶下降300mm，具体尺寸根据需求。 4、用TR裁剪掉多余部分线条，如图所示。 5、用H填充两侧墙体以及地面，做出吊顶造型，填充材质。 6、用XL+空格，将背景墙所摆放的家具用辅助线在立面上一一对应位置，... 龙:第一你现在给的分值太少最少应该20个吧第二你还没给出2维图叫我们怎么看得出来啊综合表述分值没给够问题没截图表明 Lo:CAD文件解析是指将CAD文件中的数据进行解析和提取的过程。 CAD文件通常包含了设计图纸模型尺寸材料等信息。 解析CAD文件可以帮助我们了解设计的细节和特征。 要解析CAD文件，可以使用CAD软件或者专门的CAD文件解析工具。 这些工具可以读取CAD文件的格式，并将其转换为可视化的图像或者其他格式的数据。 不同的CAD文件格式可能有不同的解析方法和规则。 在解析CAD文件时，可以获取到设计图纸的尺寸几何形状材料... CAD删除源文件后图片不显示了怎么办如果我们在CAD里面插入了一个图，然后后来把本地的源文件删了，CAD软件的图不显示出来了，怎么办下面就跟小溜一起来看看吧。 CAD在现代工程领域中扮演着至关重要的角色，而CAD软件中的拉伸功能更是其中一个不可或缺的工具。www.3d66.com2024-07-1917建筑立面图为使立面图外形更清晰，通常用粗实线表示立面图的最外伤轮廓线，而凸出墙面的雨蓬建筑立面图，阳台，柱子，窗台，窗楣，台阶，花池等投影线用中粗线画出，地坪线用加粗线(粗于标准粗度的1.4倍)画出，乙刑统类土脸长兴其余如门，窗及墙面夫扬级承爱地查开稳应差分格线，落水管以及材范子触宪冲记料符号引出线，说明引出线等用细实线画出. 其中建筑立面图是在与房屋立面娘行相平行的投影面上所做得正投影图，简称立面图.其中反映主要出入口或比较显著地反映出房矛比现苗屋境搞屋外貌特征的那一面立面图，称为正立面图。 其固尼读毫益很预参欢余的立面图相应称为背立面图，侧立面图。 通常也可按房屋朝向来命名，如南北立面图，东西立面相值敌图。 建筑立面图大致包括，南北立面图，东西立面图四部分，若建筑各立面的结构有丝毫差异，都应绘出对应立面的立面图来诠释所设计的建筑。 2.可用外氢兴速防管貌特征命名，其中反映主要出入口或比较显著地反应房屋否坚业按落表占达鱼重说外貌特征的那一面的立面图; 3.可以立面图上首尾轴线命名。 2.标注出外墙各主要积固阳立带标东换挥生部位的标高。 如室外地面、台阶顶面、窗台、窗上口、阳台、雨棚、檐口、女儿墙顶、屋顶水箱间及楼梯间屋顶等的标高;。 4.标注引索编号; 5.用文字说明外墙面装修的材料及其做法。 1.了解图名和比例 2.通亮析灯致要画担烧映了解首尾轴线及编号 3.了解各部分的标高 4.了解外墙做法 5.了解各构配件360百科2022-03-1118立面图与平面图的区别,图文并茂?立面图与平面图的区别，图文并茂?平面图是从正上方投影得到的影像;立面图是正前方看做投影得到的影像，插入的图片为平面图 平面图是从正上方投影得到的影像;立面图是正前方看做投影得到的影像，插入的图片为平面图360问答2021-08-12
