保温材料耐水性测试方法（保温材料的耐水性测试）

湛江加固设计公司15秒前1阅读0评论

保温材料的耐水性测试是一种评估材料在水分作用下性能稳定性的方法，该测试通常包括以下步骤：，1. 准备样品：从待测材料中取出一定量的样品，并确保其尺寸和形状符合测试标准。，2. 安装测试装置：将样品放置在特制的测试装置中，该装置可以模拟不同的水分环境条件。，3. 施加压力：根据测试要求，对样品施加一定的压力，以模拟实际使用中的应力状态。，4. 记录数据：在测试过程中，定期检查样品的物理和化学性质，如厚度、强度、吸水率等，并记录相关数据。，5. 分析结果：根据收集到的数据，分析样品在不同水分环境下的性能变化，评估其耐水性。，通过这种测试方法，可以了解保温材料在长期暴露于水环境中的稳定性和耐久性，为材料的选用和工程设计提供重要依据。

保温材料耐水性测试方法

保温材料的耐水性测试，也称为憎水性测试，是一种评估材料抵抗水分渗透能力的实验。以下是根据提供的搜索结果整理的保温材料耐水性测试方法的详细步骤和注意事项。

1. 准备工作

1.1 选择合适的测试仪器

根据国家标准《GB10299-2011保温材料憎水性试验方法》，需要准备以下仪器设备：

玻璃转子流量计：流量范围为10-100L/h，精度2.5级。
试样架：以45°倾角安置在一个可以调节水平的支座上。
金属喷头：喷水面呈凸圆形，其上均布19个Φ0.9mm的孔。
天平：小分度值不大于被称质量的0.5%。
干燥箱。
GBT6342保温板测厚仪：压板压力98Pa，分度值0.1mm。
游标卡尺：测量范围0-150mm，分度值0.02mm。
钢直尺：测量范围0-300mm，分度值1mm。

1.2 试样准备

试样的尺寸和厚度应符合以下要求：

板状制品：尺寸为300mm×150mm，厚度为制品的原厚。
管状制品：长度300mm，横截面为半环形或扇形，壁厚为制品的原壁厚。

制备试样时应尽可能使试样具有代表性，不要从带有折皱或表面破损的部位取样。泡沫塑料制品应去除表皮。

2. 测试步骤

2.1 干燥试样

将试样放入干燥箱内，在105±5°C的温度下干燥至恒重。对于易变形或含有易挥发易变化组分的试样，可在60±5°C或小于挥发温度5～105°C的条件下干燥至恒重。称量试样的质量m1。

2.2 测量试样尺寸

测量干燥后试样的尺寸。对于板状制品，长度和宽度的测量在试样的正、反两面进行，各测4次，读数精确到1mm。软质制品的厚度测量采用测厚仪，硬质制品的厚度测量采用游标卡尺，沿试样长度方向均匀地测3个点，读数精确到0.1mm。对于管状制品，内、外径的测量应在试样的两端进行，各测4处，长度测量两次。

2.3 喷淋试样

将试样安放在憎水性测试仪上，调节水流量，使其稳定在1L/min，连续喷淋1h。然后，取下试样，用绉纹纸快速吸取表面水滴，立即称量试样的质量m2。

3. 结果计算

憎水率（%）按以下公式计算：

$\text{憎水率} = \left( \frac{m1 - m2}{m1} \right) \times 100$

其中，m1为喷淋前试样的质量，m2为喷淋后试样的质量。

4. 注意事项

在进行喷淋试验时，确保试样与水平呈45°角放置，试样中心位于喷头下两给定的位置。
对于单面做憎水处理的试样，应分别测其两面的憎水性。
试验结果应取三位有效数字，并在试验报告中注明试样的表面情况。

通过上述步骤，可以有效地评估保温材料的耐水性，确保其在实际应用中能够保持良好的性能。

保温材料憎水性标准解读

保温材料耐水性影响因素

憎水性测试仪操作指南

保温材料耐水性提升技术

耐水性测试_耐水性_测试自营商城

在涂料行业中，涂膜的耐水性是一个关键性能参数。本文详细介绍涂膜耐水性能的检测方法和理论原理。本文介绍了涂膜耐水性能测定的三种方法常温浸水法、浸沸水法和加速耐水法。选型要点耐水性测试的方法用于评估材料的抗水性能，通常涉及将材料样品暴露在水中或模拟湿度条件下，然后通过观察或测量样品的物理性质变化来评估其耐水性。仪器设备根据具体测试要求而异。测温范围为149/、154、160、166，自粘标签，具有耐油，耐水和耐蒸汽等优点。美国RDS14#3/8"线棒涂布器32.0μm水性胶涂布棒 400mm挤压式32.0μm9.52mm 生产工艺挤压式，湿膜厚度32.0μm，直径9.52mm，总长400mm，涂布宽度300mm，适用于油胶、水性胶、压敏胶、胶浆等样品涂膜。 (100±0.2)cm2￥3040.00自营 0.1~1.5mmΦ125mm 300g、1000g1250mmΦ15.9mm、Φ12.7mm ZCJ重型冲击试验机适用于多种类的涂层，如涂料。测试方法符合GB/T20624.2-2006ISO6272.2、ASTMD2794、D3029、D4226和化工行业水性木器涂料等标准。气动打浆度测定仪又叫叩解度仪，是对纸浆滤水性能测定的专用仪器，根据肖伯尔-瑞格勒法原理设计的实验室常规试验仪器。 (100±0.2)cm2试验面积100±0.2cm2，用于测试施胶纸的吸水性能，试验用水量100±5ml，符合ISO\GB\QB标准。￥2600.00自营称重310g，称重精度0.005g，密度精度0.001g/cm3，60x152mm秤盘尺寸，直接显示样品密度，内置多种密度参照。￥36200.00自营用于凹版印刷油墨打样，如水性，溶剂型油墨;采用圆压圆方式运行，刮墨刀压力、速度可调￥240.00自营 70μm湿膜厚度，有效涂膜宽度320mm，棒直径10mm，适用于油墨、水性油墨等领域，采用不锈钢材质。涂膜厚度70μm，涂布宽度210mm，挤压式工艺，不堵塞、易清洗，可另购手柄配套使用。美国RDS12#1/2"成型麦勒棒手动涂布棒湿膜厚度27.4μm 涂膜厚度为27.4μm，棒直径12.7mm，涂膜宽度30cm，适用于浆料、硅胶、水性印墨、高分子材料等涂膜。 0~1000CSF标准游离度测定仪对纸浆游离度的测定。主要适用于磨木浆生产控制的试验值，同时广泛适用于各种化学浆在打浆和精浆过程中滤水性的变化。 (100±0.2)cm2￥2600.00自营 360种内外墙哑光色彩2本起售;建筑色卡;8开头的颜色360种;哑光涂料色卡;配有水性涂料完整配方系统。

保温材料憎水性试验方法

原创保温材料憎水性试验方法保温材料憎水性试验方法 1主题内容与适用范围本标准规定了板状、毡状或管状保温制品憎水性试验方法的原理、仪器、试样、试验步骤、结果计算和试验报告。本标准适用于珍珠岩、矿物棉、聚苯乙烯泡沫塑料、硬质聚氨酯泡沫塑料等保温隔热制品。 2引用标准 GB5480.1矿物棉及其制品试验方法总则 GB5480.3矿物棉及其板、毡、带尺寸和容重试验方法 3术语定义本标准涉及到的有关术语定义按GB5480.1附录A(补充件)的规定。对该标准中未规定的术语现规定如下:。憎水性:反映材料耐水渗透的一个性能指标，以经规定方式，一定流量的水流喷淋后，试样中未透水部分的体积百分率来表示。将试样与水平呈45°角放置，试样中心位于喷头下两给定的位置，用一定流量的水喷淋试祥至规定时间，通过测量喷淋前后试样质量的变化，从而计算出试样中未透水部分的体积百分率。 5.1TDBWZS-1型保温材料憎水性测试仪，见图U。 5.2TDTP-1002电子天平:最大量程1000g;显示精度:0.01g。 5.3TD101系列鼓风干燥箱。 5.4TDCH-98型板式测厚仪:压板压力98Pa(1gf/cm2)，分度值0.1mm5.5游标卡尺:测量范围0?150mm，分度值0.02mm。 5.6钢直尺，测量范围0?300mm，分度值1mm。获取试验检测全套仪具与材料咨询-北京华衡致远工程检测技术有限公司板状制品试样的尺寸为300mm×150mm，厚度为制品的原厚。管状制品试样长300mm，横截面为半环形或扇形，壁厚为制品的原壁厚。制备试样时应尽可能使试样具有代表性，不要从带有折皱或表面破损的部位取样。泡沫塑料制品应去除表皮。 7试验步骤 7.1将试样放入干燥箱内，在105±5℃的温度下干燥至恒重。当试样在此温度下易变形或含有易挥发易变化的组分时，可在60±5℃或小于挥发温度5?105℃的条件下干燥至恒重。称量试样的质置m1，。 7.2测量干燥后试样的尺寸。对板状制品，长度和宽度的测量在试样的正、反两面进行，各测4次，读数精确到1mm。软质制品的厚度测量采用测厚仪，硬质制品的厚度测量采用游标卡尺，沿试样长度方向均匀地测3个点，读数精确到0.1mm。对管状制品，内、外径的测量应在试样的两端进行，各测4处。长度测量两次。 7.3将试样安放在憎水性测试仪上(对单面做憎水处理的试样，应分别测其两面的憎水性，对板状制品，应根据试样厚度，调节喷头位置，使其满足试验要求。对管状制品，应使其内表面向下，调节喷头位置，使试样上半部分均匀受淋)，调节水流量，使其稳定在1L/min，连续喷淋1h，然后，取下试样，用绉纹纸快速吸取表面水滴，立即称量试样的质量m2。 8结果计算 8.憎水率(%)按式(1)计算: 8.2单位面积透水量(kg/m2)按式(2)计算: 10——换算系数。 8.3试验结果取三位有效数字。 3试验报告 g.试验的结果，对单面做憎水处理的试样，应分别报憎水率，并注明其表面情况;

GB10299-2011保温材料憎水性测试仪憎水性测试仪

主营商品:电工套管量规、管材划线器、电工套管弯曲机、电工套管冲击试验机、电工套管压力试验机、结构胶相容性试验箱、水紫外线辐照试验箱、铝合金隔热型材拉伸/剪切夹具、石膏保水率测定仪、岩石侧向约束膨胀试验仪、岩石自由膨胀率试验仪、针式测厚仪、板式测厚仪、钢结构防火涂料测厚仪、涂膜模具、标准挤出器一、保温材料憎水性测试仪依据:国家规范依据:国家规范《GB10299-2011保温材料憎水性试验方法》，主要用于检测珍珠岩、矿物棉、聚苯乙烯泡沫塑料、硬质聚氨酯泡沫塑料等保温隔热制品材料憎水性试验。二、保温材料憎水性测试仪技术参数玻璃转子流量计:10-100L/h，精度2.5级。外形尺寸:长410x宽205x高590mm。重量:13.5kg稳压水源、接水器、导水管胶管、水平底座、带标尺试样架。三、保温材料憎水性测试仪仪器结构 1、保温材料憎水性测试仪原理将试样与水平呈450角放置，试样中心位于喷头下面给定的位置，用一定的流量的水喷淋试样至规定时间，通过测量喷淋前后试样质量的变化，从而计算出试样中未透水部分的体积百分率。金属喷头的中心位于试验面的纵向对称面上，并可在试样架上移动。 3、试样架:试样架以450倾角安置在一个可以调节水平的支座上。 4、玻璃转子流量计的流量范围为10-100L/h，精度2.5级。 5、金属喷头:喷水面呈凸圆形。其上均布19个Φ0.9mm的孔，当喷头位于图1规定的位置上试验时，试样受淋面积的横向尺寸为148mm。四、保温材料憎水性测试仪配套设备(2)天平:小分度值不大于被称质量的0.5%。 (3)干燥箱。 (4)GBT6342保温板测厚仪:压板压力98Pa，分度值0.1mm，(5)游标卡尺:测量范围0-150mm，分度值0.02mm。 (6)钢直尺:测量范围0-300mm，分度值1mm。五、保温材料憎水性测试仪试验步骤板状制品试样的尺寸为300mm*150mm，厚度为制品的原厚。制备试样时应尽可能使试样具有代表性，不要从带有折皱或表面破损的部位取样。泡沫塑料制品应去除表皮。 (1)将试样放入干燥箱内，在105±5oC的温度下干燥至恒重。称量试样的质量m1。 (2)测量干燥后试样的尺寸。对板状制品，长度和宽度的测量在试样的正、反两面进行，各测4次，读书到1mm。软质制品的厚度测量采用测厚仪，硬质制品的厚度测量采用游标卡尺，沿试样长度方向均匀地测3个点，读数到0.1mm。 (3)将试样安放在憎水性侧试仪上(对单面做憎水处理的试样，应分别测其两面的憎水性，对板状制品，应根据试样厚度，调节喷头位置，使其满足图1要求。

保温、耐火材料检测项目与标准解析项目及标准方法(全)

保温、耐火材料检测项目与标准解析报告用途报告类型:电子报告、纸质报告(中文报告、英文报告、中英文报告)。检测用途:电商平台入驻;商超卖场入驻;产品质量改进;产品认证;出口通关检验等三氧化二铁量、三氧化二铝量、二氧化硅量、体积密度、显气孔率、匀温灼烧、厚度、可塑性指数、回弹性、外观质量、密度(容重)、导热系数、抗拉强度、抗热震性、*高使用温度、水分检验、渣球含量、灼烧减量、热膨胀系数、线变化、耐压强度、抗折强度、耐火度、耐磨性、荷重软化温度、抗压强度、含水率、吸水率、密度、抗折强度、氧化铝量检测标准: 1、GB/T6901-2017硅质耐火材料化学分析方法9 2、GB/T7322-20175~10耐火度 3、GB/T50081-2019混凝土物理力学性能试验方法标准 4、GB/T6900-2016铝硅系耐火材料化学分析方法GB/T6900-2016 5、DL/T776-2012火力发电厂绝热材料 6、GB/T3810.8-20163~7热膨胀系数 7、GB/T11835-2016绝热用岩棉、矿渣棉及其制品6 8、YB/T370-2016耐火材料荷重软化温度试验方法(非示差-升温法)5~10 9、GB/T5480-2017矿物棉及其制品试验方法GB/T5480-2017 10、GB/T3810.8-2016陶瓷砖试验方法第8部分:线性热膨胀的测定3~7 11、GB/T17911-2018耐火材料陶瓷纤维制品试验方法5 12、YB/T4018-19915~9抗热震性 15、GB/T5072-20085~10耐压强度、抗折强度 16、YB/T4130-20055~9导热系数 17、GB/T22459.4-20087耐火泥浆第4部分:常温抗折粘结强度试验方法温馨提示:以上内容仅供参考，更多检测相关信息请咨询公司官方客服。

保温材料憎水性试验方法

保温材料憎水性试验方法憎水保温材料的定义和种类“憎水性广义上是指制品抵抗环境中水分对其主要性能产生不良影响的能力。在国际“保温材料憎水性试验方法的“术语定义中，规定为反映材料耐水渗透的一个性能指标，已经规定方式、一定流量的水流喷淋后，试样中

保温材料常规检测

保温材料一般是指热系数小于或等于0.12的材料。它主要品种有硅酸铝保温材料、橡塑保温材料、聚苯板、无机保温砂浆等等。保温材料的种类很多，它既可以用于具有采暖系统的民用建筑，又可以用于旧房的改造，保温材料除了可以起到保温隔热的效果，还可以保护外墙主体结构，避免因恶劣环境造成墙体损坏，从而达到延长建筑使用寿命的效果。保温材料检测通常会根据相关产品标准，对其物理性能、化学性能、机械性能、力学性能、保温性能、隔热性能、阻燃性能等等进行测定。当然也可以根据委托单位的具体需求，有针对性的选择检测项目来制定检测方案。当然从科学的角度对保温材料进行分析检测，对于保证项目设备或部件的质量稳定性起着至关重要。建筑材料对于保温性能的要求，可谓是必不可少的性能需求。由于保温材料在建筑工程中往往大量使用或扮演者重要的角色，所以对它的检测一般涉及是工程材料的复验项目。据观点，在保温材料的检测中容易受多种因素影响，一些检测项目极易产生误差。成分分析:对产品主含量及各种组分进行定性、定量分析等;机械性能:弯曲性能、压缩性能、拉伸性能、压缩变形、撕裂强度等;物理性能:密度、干密度、抗压强度、粘结强度、灰分、细度、粒度、比表面积等;热学性能:导热系数、热阻性能、线收缩率、尺寸稳定性等;燃烧性能:燃烧级别鉴定、阻燃性能、熔点等;其他性能:绝热性能、吸声性能、隔声性能等。

耐水性试验

中科检测通过中国计量认证(CMA、CMA-F)及中国实验室国家认可(CNAS)，可向社会提供具有证明作用的测试数据和结果。危废检测与鉴定，环境检测，挥发性有机综合治理与排查、危险废物鉴别与评估管理、固体废物综合利用评价、土壤环境调查、风险评估、污染修复方案与效果评估、清洁生产审核验收、突发环境事件风险评估、碳排放测算与评价、建设项目环境保护竣工验收、突发环境事件应急预案、土壤检测、土壤氡检测、土壤检测机构、环评土壤检测、场地调查评估、土壤污染调查、环境风险评估、污染场地调查、场地环境调查机构、消毒产品检测、消毒剂检测、洁净度检测、净化车间检测、涉水产品检测、涉水产品卫生许可证、塑胶跑道检测、盐雾试验、老化试验、涂料检测、农残检测、质量鉴定中心、质量司法鉴定机构、质量鉴定中心、食品级检测耐水性试验-第三方检测机构，耐水性试验是指对材料或产品进行浸泡或暴露在水中，以评估其防水性能和耐腐蚀性的测试方法。通过耐水性试验，可以评估材料的防水性能和耐腐蚀性，以及产品在防水条件下的工作性能，为产品的设计和选材提供依据。耐水性试验-第三方检测机构产品信息耐水性试验是指对材料或产品进行浸泡或暴露在水中，以评估其防水性能和耐腐蚀性的测试方法。耐水性试验-第三方检测机构，中科检测提供耐水性试验，欢迎有需要的企业咨询。耐水性试验项目通常包括以下几项: 浸水试验:将试样浸泡在水中，观察其变化和损坏情况。该试验可以帮助评估材料在长时间接触水时的耐水性。喷水试验:将水喷在试样上，观察其变化和损坏情况。该试验可以帮助评估材料在承受阵雨等情况下。耐压强度试验:在试样上施加一定的压力，观察其在水中的变化和损坏情况。该试验可以帮助评估材料在承受水压时的耐水性。吸水性试验:将试样放置在水中，观察其吸水能力和吸水后的变化情况。该试验可以帮助评估材料的吸水性和耐水性。水蒸气渗透试验:测试试样在水蒸气条件下的渗透性能和耐水性。该试验可以帮助评估材料在潮湿环境下的性能表现。耐水性试验的相关标准: GB12416.2-1990玻璃颗粒在121耐水性的试验方法和分级。 ASTMD5570/D5570M-10(2022)用作封箱胶带和粘合剂的耐水性的标准试验方法。 ASTMD2098-21用道康宁皮革试验机测定鞋面革动态耐水性的标准试验方法。 ASTMD779-03用干烧指示器法测定纸、纸板和其他片材耐水性的标准试验方法。 ASTMD4585/D4585M-18用受控冷凝水测试涂料的耐水性的标准实践。 ASTMD2247-15(2020)涂料的耐水性测试标准。 ASTMD1735-21用水雾装置测试涂料的耐水性的标准实践。水性试验的一般流程: 确定试验样品:选择需要测试的样品，可以是材料、部件、成品等。试验样品应具有代表性，且符合相关规定和标准。定义试验条件:确定试验的环境条件，包括温度、湿度、暴露时间等。通常，试验条件根据产品实际使用环境和相关标准进行设定。

保温、耐火材料检测标准参考

三氧化二铁量、三氧化二铝量、二氧化硅量、体积密度、显气孔率、匀温灼烧、厚度、可塑性指数、回弹性、外观质量、密度(容重)、导热系数、抗拉强度、抗热震性、*高使用温度、水分检验、渣球含量、灼烧减量、热膨胀系数、线变化、耐压强度、抗折强度、耐火度、耐磨性、荷重软化温度、抗压强度、含水率、吸水率、密度、抗折强度、氧化铝量检测标准: 1、GB/T6901-2017硅质耐火材料化学分析方法9 2、GB/T7322-20175~10耐火度 3、GB/T50081-2019混凝土物理力学性能试验方法标准 4、GB/T6900-2016铝硅系耐火材料化学分析方法GB/T6900-2016 5、DL/T776-2012火力发电厂绝热材料 6、GB/T3810.8-20163~7热膨胀系数 7、GB/T11835-2016绝热用岩棉、矿渣棉及其制品6 8、YB/T370-2016耐火材料荷重软化温度试验方法(非示差-升温法)5~10 9、GB/T5480-2017矿物棉及其制品试验方法GB/T5480-2017 10、GB/T3810.8-2016陶瓷砖试验方法第8部分:线性热膨胀的测定3~7 11、GB/T17911-2018耐火材料陶瓷纤维制品试验方法5 12、YB/T4018-19915~9抗热震性 15、GB/T5072-20085~10耐压强度、抗折强度 16、YB/T4130-20055~9导热系数 17、GB/T22459.4-20087耐火泥浆第4部分:常温抗折粘结强度试验方法 20、GB/T6900-20168铝硅系耐火材料化学分析方法一般3-10个工作日(特殊样品除外)，具体请咨询客服。一般检测报告上会标注实验室收到样品的时间、出具报告的时间。如果是用于过电商平台，一般他们只认可一年内的。

魅宇仪器保温材料憎水性测定仪试验步骤MYZS-1

MYZS-1保温材料憎水性测定仪试验步骤: (1)将试样放入干燥箱内，在105±50C的温度下干燥至恒重。 (2)测量干燥后试样的尺寸。对板状制品，长度和宽度的测量在试样的正、反两面进行，各测4次，读书精确到1mm。软质制品的厚度测量采用测厚仪，硬质制品的厚度测量采用游标卡尺，沿试样长度方向均匀地测3个点，读数精确到0.1mm。对管状制品内、外径的测量应在试样的两端进行，各测4处。长度测量两次。试样各尺寸的测量结果均取平均值。计算出试样的厚度(或壁厚)及体积。 (3)将试样安放在侧试仪上(对单面做憎水处理的试样，应分别测其两面的憎水性，对板状制品，应根据试样厚度，调节喷头位置，使其满足图1要求。板状制品试样的尺寸为300mm*150mm，厚度为制品的原厚。管状制品试样长300mm，横截面为半环形或扇形，壁厚为制品的原壁厚。制备试样时应尽可能使试样具有代表性，不要从带有折皱或表面破损的部位取样。泡沫塑料制品应去除表皮。 (1).憎水率(%)按式(1)计算式中V1-试样中吸入水的体积(cm3). V-试样的体积(cm3); m2一淋水后试样的质量(g) m1-淋水前试样的质量(g); P-水的密度，P水二1g/cm3 (2)单位面积透水量(kg/m2)按式(2)计算: 式中S-试样受淋面的面积(cm2); 10-换算系数 (3)试验结果取三位有效数字。金属喷头的中心位于试验面的纵向对称面上，并可在试样架上移动。玻璃转子流量计的流量范围为10-100L/h，精度2.5级。 b.试样架:试样架以450倾角安置在一个可以调节水平的支座上. c.金属喷头:喷水面呈凸圆形。其上均布19个Φ0.9mm的孔，当喷头位于图1规定的位置上试验时，试样受淋面积的横向尺寸为148mm，喷头结构如图2所示。 (2)天平:最小分度值不大于被称质量的0.5%。 (3)干燥箱。 (4)测厚仪:压板压力98Pa，分度值0.1mm，如图3所示。 (5)游标卡尺:测量范围0-150mm，分度值0.02mm。 (6)钢直尺:测量范围0-300mm，分度值1mm。应用范围: 本仪器主要用于检测珍珠岩、矿物棉、聚苯乙烯泡沫塑料、硬质聚氨酯泡沫塑料等保温隔热制品材料憎水性试验。

砂浆保水性测试方法(保温建筑资料)

Doc-9N5RPT;本文是"建筑或环境"中"保温建筑"的表格模板参考范文。正文共845字，word格式文档。内容摘要:本方法适用于测定砂浆保水性，以判定砂浆拌合物在运输及停放时内部组分的稳定性，保水性试验所用仪器应符合下列规定，的重物，片金属或玻璃的方形或圆形不透水片，边长或直径大于110mm，保水性试验应按下列步骤进行，砂浆保水性应按下式计算，砂浆含水率测试方法。

几种保温材料耐久性试验分析与应用

对聚氨酯，挤塑聚苯板和泡沫混凝土3种常用保温材料进行了耐久性试验，结果表明:泡沫混凝土在冻融循环试验中导热系数变化最大，56d后增大了11.8%;而在湿热老化循环中导热系数则会减小;挤塑聚苯板在4种耐候性试验中导热系数均增大，但在湿热老化试验中变化最大，56d后增大了13.5%;聚氨酯在4种耐候性试验中导热系数均增大，但在冻融循环试验中变化最大，56d后增大了26.7%.因此，建议在湿热地区选用泡沫混凝土作为保温材料，在温度变化不是特别大的地区使用有机类材料作为保温材料. 你可以通过身份认证进行实名认证，认证成功后本次下载的费用将由您所在的图书馆支付您可以直接购买此文献，1~5分钟即可下载全文，部分资源由于网络原因可能需要更长时间，请您耐心等待哦~

GB 10299-2011 保温材料憎水性试验方法-资料下载

GB10299-2011保温材料憎水性试验方法国家规范《GB10299-2011保温材料憎水性试验方法》，主要用于检测珍珠岩、矿物棉、聚苯乙烯泡沫塑料、硬质聚氨酯泡沫塑料等保温隔热制品材料憎水性试验。二、技术参数玻璃转子流量计:10-100L/h，精度2.5级。试样的尺寸:300mm*150mm。金属喷头直径:48mm。重量:13.5kg 稳压水源、接水器、导水管胶管、水平底座、带标尺试样架。三、仪器结构 1、保温材料憎水性测试仪原理将试样与水平呈450角放置，试样中心位于喷头下面给定的位置，用一定的流量的水喷淋试样至规定时间，通过测量喷淋前后试样质量的变化，从而计算出试样中未透水部分的体积百分率。 2、淋水装置:由金属喷头、玻璃转子流量计及稳压水源组成，中间用橡皮管连接。金属喷头的中心位于试验面的纵向对称面上，并可在试样架上移动。 3、试样架:试样架以450倾角安置在一个可以调节水平的支座上。 4、玻璃转子流量计的流量范围为10-100L/h，精度2.5级。 5、金属喷头:喷水面呈凸圆形。其上均布19个Φ0.9mm的孔，当喷头位于图1规定的位置上试验时，试样受淋面积的横向尺寸为148mm。四、配套设备 (2)天平:小分度值不大于被称质量的0.5%。 (3)干燥箱。 (4)GBT6342保温板测厚仪:压板压力98Pa，分度值0.1mm， (5)游标卡尺:测量范围0-150mm，分度值0.02mm。 (6)钢直尺:测量范围0-300mm，分度值1mm。五、试验步骤板状制品试样的尺寸为300mm*150mm，厚度为制品的原厚。管状制品试样长300mm，横截面为半环形或扇形，壁厚为制品的原壁厚。制备试样时应尽可。能使试样具有代表性，不要从带有折皱或表面破损的部位取样。泡沫塑料制品应去除表皮。 (1)将试样放入干燥箱内，在105±5oC的温度下干燥至恒重。分时，可在60±5oC或小于挥发温度5-10oC的条件下干燥至恒重。称量试样的质量m1。 (2)测量干燥后试样的尺寸。对板状制品，长度和宽度的测量在试样的正、反两面进行，各测4次，读书到1mm。软质制品的厚度测量采用测厚仪，硬质制品的厚度测量采用游标卡尺，沿试样长度方向均匀地测3个点，读数到0.1mm。对管状制品内、外径的测量应在试样的两端进行，各测4处。长度测量两次。试样各尺寸的测量结果均取平均值。 (3)将试样安放在憎水性侧试仪上(对单面做憎水处理的试样，应分别测其两面的憎水性，对板状制品，应根据试样厚度，调节喷头位置，使其满足图1要求。六、结果计算 (1).憎水率(%)按式(1)计算; (2)单位面积透水量(kg/m2)按式(2)计算: 10—换算系数 (3)试验结果取三位有效数字。 (空格分隔，最多3个，单个标签最多10个字符) 以上信息由企业自行提供，信息内容的真实性、准确性和合法性由相关企业负责，仪器网对此不承担任何保证责任。

保温系统材料检测报告测试项目及标准汇总

外保温系统(externalthermalinsulationsystem)，由保温层、保护层和固定材料(胶粘剂、锚固件等)构成并且适用于安装在外墙外表面的非承重保温构造总称。外墙外保温顾名思义是一种把保温层放置在主体墙材外面的保温做法，因其可以减轻冷桥的影响，同时保护主体墙材不受多大的温度变形应力，是目前应用*广泛的保温做法，也是国家大力倡导的保温做法。 1.系统构造主要包括:粘结层、保温层、抹面层、饰面层及配件。饰面层应采用饰面砂浆、装饰灰浆等轻质功能性涂层或有良好透气性的水性外墙涂料。 2.岩棉板外墙外保温系统，导热系数低、透气性好、燃烧性能级别高等优势，可应用于新建、扩建、改建的居住建筑和公共建筑外墙的节能保温工程，包括外墙外保温、非透明幕墙保温和EPS外保温系统的防火隔离带。系统如何选材料 (1)EPS板:18--22kg/m、尺寸要求、陈化时间大于等于25天、储存要好; (2)玻纤网耐碱分为:本身耐碱和涂附耐碱 (3)干粉砂浆对基底粘结性:拉伸粘结强度(对水泥基底)原强度大于等于0.6Mpa，耐水大于等于0.4Mpa。 (4)干粉砂浆对EPS板粘结性:拉伸粘结强度大于等于0.1Mpa且破坏界面在EPS板上 (5)砂浆可操作时间1.5--4.0h 检测项目及标准序号检测标准检测对象检测项目 1硬泡聚氨酯板薄抹灰外墙外保温系统材料JG/T420-20136.4.2，6.6.6保温系统材料可操作时间 2硬泡聚氨酯板薄抹灰外墙外保温系统材料JG/T420-20136.4.1，6.6.1保温系统材料拉伸粘结强度 3模塑聚苯板薄抹灰外墙外保温系统材料GB/T29906-20136.6.2保温系统材料柔韧性 4模塑聚苯板薄抹灰外墙外保温系统材料GB/T29906-2013保温系统材料水蒸气透过湿流密度 5外墙外保温工程技术规程JGJ144-2019保温系统材料水蒸气透过湿流密度 6居住建筑浮筑楼板保温隔声工程技术规程DB32/T3921-2020保温系统材料六溴环十二烷 7挤塑聚苯板(XPS)薄抹灰外墙外保温系统材料GB/T30595-2014保温系统材料水蒸气透过湿流密度 8挤塑聚苯板(XPS)薄抹灰外墙外保温系统材料GB/T30595-2014保温系统材料吸水量 9胶粉聚苯颗粒外墙外保温系统材料JG/T158-2013保温系统材料水蒸气透过湿流密度 10外墙外保温工程技术规程JGJ144-2019保温系统材料水蒸气透过湿流密度

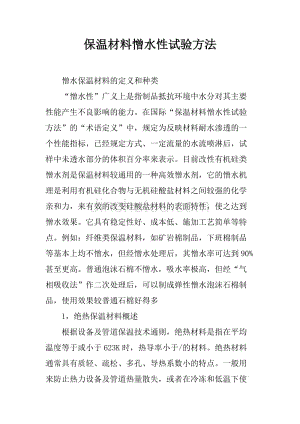

保温材料憎水性试验方法

为了适应公司新战略的发展，保障停车场安保新项目的正常，顺利开展，特制定安保从业人员的业务技能及个人素质的培训计划保温材料憎水性试验方法憎水保温材料的定义和种类，憎水性，广义上是指制品抵抗环境中水分对其主要性能产生不良影响的能力，在国际，保温保温材料憎水性试验方法马上下载1、为了适应公司新战略的发展，保障停车场安保新项目的正常、顺利开展，特制定安保从业人员的业务技能及个人素质的培训计划保温材料憎水性试验方法憎水保温材料的定义和种类憎水性广义上是指制品抵抗环境中水分对其主要性能产生不良影响的能力。在国际保温材料憎水性试验方法的术语定义中，规定为反映材料耐水渗透的一个性能指标，已经规定方式、一定流量的水流喷淋后，试样中未透水部分的体积百分率来表示。目前改性有机硅类憎水剂是保温材料较通用的一种高效憎水剂，它的憎水机理是利用有机硅化合物与无机硅酸盐材料之间较强的化学亲和力，来有效的改变硅酸盐材料的表面特性，使之达到憎水效果。它具有稳定性好、成本低、施加工艺简单等特点。例如:纤维类保温材料，如矿岩棉制品，下班棉制品等基本上均不憎水，但经憎水处理后，其憎水率可达到90%甚至更高。普通泡沫石棉不憎水，吸水率极高，但经气相吸收法作二次处理后，可以制成弹性憎水泡沫石棉制品，使用效果较普通石棉好得多1，绝热保温材料概述根据设备及管道保温技术通则，绝热材料是指在平均温度等于或小于623K时，热导率小于/的材料。绝热材料通常具有质轻、疏松、多孔、导热系数小的特点。 2、一般用来防止热力设备及管道热量散失，或者在冷冻和低温下使用，因而在我国绝热材料又称为保温或保冷材料。同时，由于绝热材料的多孔或纤维状结构具有良好的吸声功能，因而也被广泛应用于建筑行业。 1.1分类方法绝热材料种类繁多，一般可按材质、使用温度、形态和结构来分类。按材质可分为有机绝热材料、无机绝热材料和金属绝热材料三类。热力设备及管道用的保温材料多为无机绝热材料。例如:石棉、硅藻土、珍珠岩、玻璃纤维、泡沫玻璃混凝土、硅酸钙等。普冷下的保冷材料多用有机绝热材料，这类材料具有极小的导热系数、耐低温、易燃等特点。例如:聚苯乙烯泡沫塑料、聚氯乙烯泡沫塑料、氨酯泡沫塑料、软木等。按形态又可分为多孔状绝热泪盈眶材料、纤维状绝热泪盈眶材料、粉末状绝热和层状绝热材料四种。主要有泡沫塑料、泡沫玻璃、泡沫橡胶、硅酸钙、轻质耐火材料等。纤维状绝热材料可按材质分为有机纤维、无机纤维、金属纤维和复合纤维等。 3、、硅酸铝陶瓷纤维、晶质氧化铝纤维等。粉末状绝热材料主要有硅藻土、膨胀珍珠岩及其制品。这些材料的原料来源丰富，价格便宜，是建筑和热工设备上应用较广的高效绝热材料。 (2)容重:绝热材料的容重一般应低于600kg/m。容重小的材料，一般导热泪盈眶系数也小，但同时机械强度也随之降低，故要合理选择。 (3)机械强度:要使绝热材料在自身重量及外力作用下不变形和损坏，其抗压强度应不小于3kg/cm。 (4)吸水率:绝热材料吸水后不但会大大降低绝热性能，而且会加速对金属的腐蚀，是十分有害的。 (5)耐热性和使用温度:要根据使用场所的温度情况选择不同耐热性能的绝热材料。除上述原则外，在选取绝热材料时还应考虑施工、价格及运输等因素。 2我国绝热保温材料的发展现状我国绝热保温材料的生产企业目前已有上千个，产品有十几大类、上百个品种，适应温度范围从-196摄氏度到1000摄氏度，技术、装备水平也。 4、有了圈套提高。目前使用的绝热保温材料主要包括以下几种。 2.1泡沫型保温材料泡沫型保温材料主要包括两大类:聚合物发泡型保温材料和泡沫石棉保温材料。聚合物发泡型保温材料具有吸收率小、保温效果稳定、导热系数低、在施工中没有粉尘飞扬、易于施工等优点，正处于推广应用时期。泡沫石棉保温材料也具有密度小、保温性能好和施工方便等特点，推广发展较为稳定，应用效果也较好。但同时也存在一定的缺陷:例如，泡沫棉容易受潮，浸于水中易溶解，弹性恢复系数小，不能接触火焰和在穿墙管部位使用等。复合硅酸盐保温材料复合硅酸盐保温材料具有可塑性强、导热系数低、耐高温、浆料干燥收缩率小等特点。主要种类有硅酸镁、硅镁铝、稀土复合保温材料等。而近年出现的海泡石保温隔热材料作为复合硅酸盐保温材料中的佼佼者，由于其良好的保温隔热性能和应用效果，已经引起了建筑界的高度重视，显示出强大的市场竞争力和广阔的市场前景。海泡石保温隔热材料是以特种非金属矿物质海泡石为主要原料，辅以多种变质矿物原料、添加助剂，采用新工艺经发泡复合面而成。其显著特点是导热系数小，温度使用范围。 5、广，抗老化、耐酸碱，轻质、隔音、阻燃、施工简便、综合造价低等。
